公開番号2025102543
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023220056
出願日2023-12-26
発明の名称通信端末および制御方法
出願人アイコム株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H04M 1/247 20210101AFI20250701BHJP(電気通信技術)
要約【課題】IP無線通信による通話とIP電話通信による通話とを簡易に使い分けることが可能な通信端末を実現する。

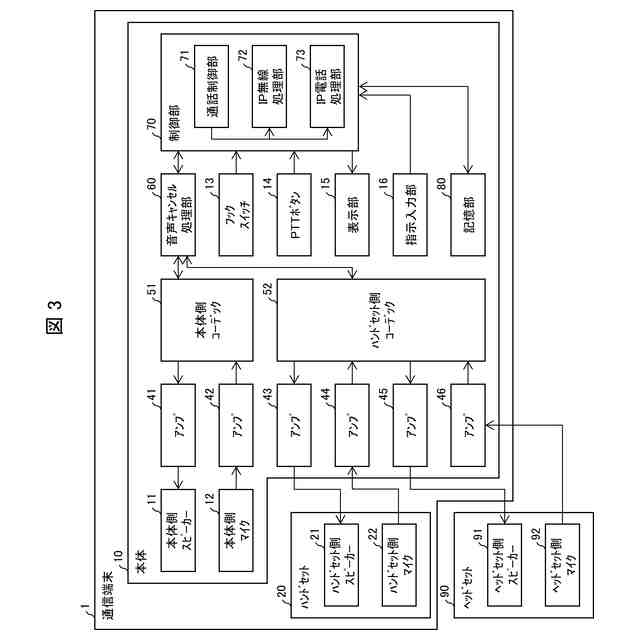

【解決手段】通信端末(1)は、通話制御部(71)からの出力信号をデコードして本体側スピーカー(11)に出力するとともに、本体側マイク(12)からの入力信号をエンコードして通話制御部に入力する本体側コーデック(51)と、通話制御部からの出力信号をデコードしてハンドセット側スピーカー(21)に出力するとともに、ハンドセット側マイク(22)からの入力信号をエンコードして通話制御部に入力するハンドセット側コーデック(52)と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
ＰＴＴ（Push to Talk）方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、
ＩＰ（Internet Protocol）ネットワークを介してＳＩＰ（Session Initiation Protocol）によるＩＰ電話通話を行うＩＰ電話処理部と、
前記ＰＴＴ通話処理部によるＰＴＴ通話と前記ＩＰ電話処理部による通話を制御する通話制御部と、
前記ＰＴＴ通話処理部による通話の音声を入出力する本体側スピーカーおよび本体側マイクを備えた本体と、
前記ＩＰ電話処理部による通話の音声を入出力するハンドセット側スピーカーおよびハンドセット側マイクを備えるハンドセットと、
前記通話制御部からの出力信号をデコードして前記本体側スピーカーに出力するとともに、前記本体側マイクからの入力信号をエンコードして前記通話制御部に入力する本体側コーデックと、
前記通話制御部からの出力信号をデコードして前記ハンドセット側スピーカーに出力するとともに、前記ハンドセット側マイクからの入力信号をエンコードして前記通話制御部に入力するハンドセット側コーデックと、
を備える通信端末。
続きを表示（約 1,000 文字）【請求項２】
前記ハンドセット側マイクによって生成された入力音声信号から、前記本体側スピーカーから出力された音声をキャンセルする音声キャンセル処理部をさらに備える、請求項１に記載の通信端末。
【請求項３】
前記本体に、前記ＰＴＴ方式による発話を開始するためのＰＴＴボタンが設けられている、請求項１または２に記載の通信端末。
【請求項４】

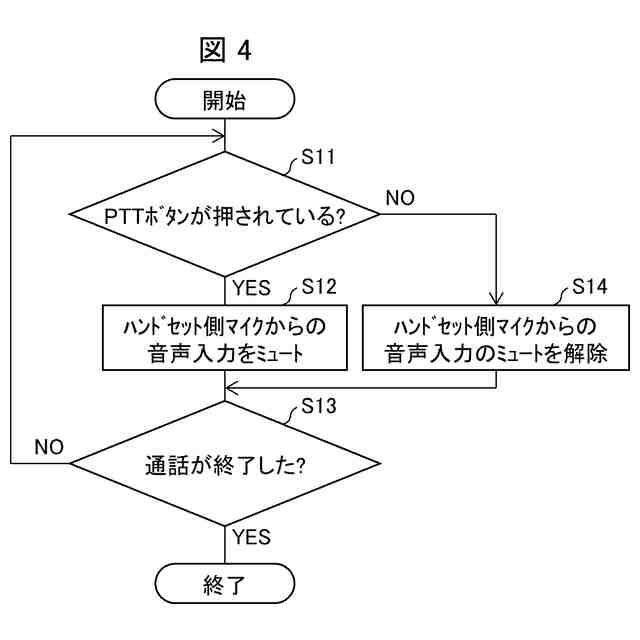

前記ＩＰ電話処理部は、前記ハンドセット側スピーカーおよび前記ハンドセット側マイクによって前記ＩＰ電話処理部による通話が行われているときに、前記ＰＴＴボタンがユーザによって押されている場合、前記ＰＴＴボタンが押されている期間において、前記ハンドセット側マイクからの音声入力をミュートする、請求項３に記載の通信端末。
【請求項５】

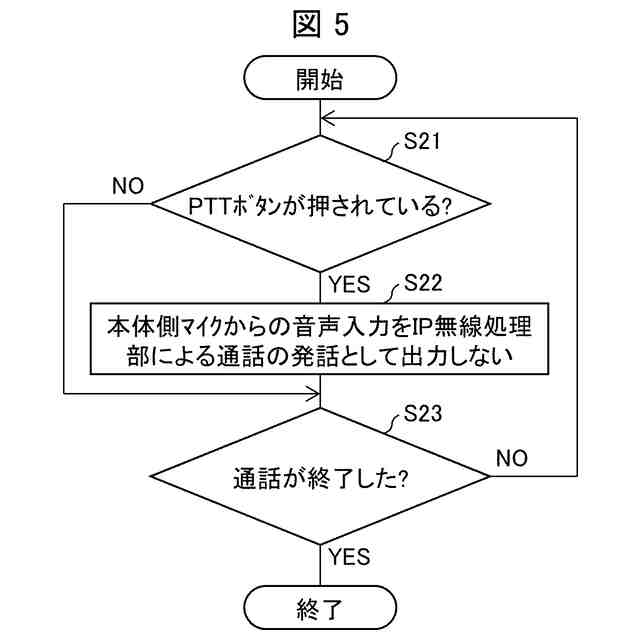

前記ＰＴＴ通話処理部は、前記ハンドセット側スピーカーおよび前記ハンドセット側マイクによって前記ＩＰ電話処理部による通話が行われているときに、前記ＰＴＴボタンがユーザによって押されているとしても、前記本体側マイクからの音声入力を前記ＰＴＴ通話処理部による通話の発話として出力しない、請求項３に記載の通信端末。
【請求項６】
前記ＰＴＴ通話処理部は、前記ＩＰネットワークを介して前記ＰＴＴ通話を行う、請求項１に記載の通信端末。
【請求項７】
ＰＴＴ（Push to Talk）方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、ＩＰ（Internet Protocol）ネットワークを介してＳＩＰ（Session Initiation Protocol）によるＩＰ電話通話を行うＩＰ電話処理部と、前記ＰＴＴ通話処理部によるＰＴＴ通話と前記ＩＰ電話処理部による通話を制御する通話制御部と、前記ＰＴＴ通話処理部による通話が行われる本体側スピーカーおよび本体側マイクを備えた本体と、前記ＩＰ電話処理部による通話が行われるハンドセット側スピーカーおよびハンドセット側マイクを備えるハンドセットと、を備える通信端末の制御方法であって、
前記通話制御部からの出力信号をデコードして前記本体側スピーカーに出力するステップ、
前記本体側マイクからの入力信号をエンコードして前記通話制御部に入力するステップ、
前記通話制御部からの出力信号をデコードして前記ハンドセット側スピーカーに出力するステップ、および、
前記ハンドセット側マイクからの入力信号をエンコードして前記通話制御部に入力するステップを有する通信端末の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信端末および当該通信端末の制御方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、トランシーバまたは電話機などの音声通信をネットワークで中継する中継装置が提案されている。ネットワークを介して複数の中継装置を接続することで、ＩＰ電話機および無線機など、互いに異なる種類の通信機器が相互に音声通信できるようにすることも可能である。
【０００３】
特許文献１には、通信相手の機能に応じて音声信号の送信制御方式を切り換えることを可能にする中継装置が開示されている。当該中継装置は、ＳＩＰ電話機からアナログトランシーバに呼び出しがあった場合、呼出情報からアナログトランシーバのアドレスおよび機器種別を割り出し、アナログトランシーバに合った送信制御方式で、音声信号をアナログトランシーバ宛に送信する。
【０００４】
また、ＳＩＰによるＩＰ電話通話機能と、ＰＴＴ方式によるＩＰネットワークを利用したＰＴＴ通話機能との両方を備えた通信端末も実用されている。なお、以下の説明では、便宜上、ＰＴＴ方式による通信をＩＰ無線通信と称し、ＩＰ無線通信による通話をＩＰ無線通話と称する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－５３８３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＩＰ電話通話機能とＩＰ無線通話機能との両方を備えた通信端末では、１つのマイクおよび１つのスピーカーで通話が行われている。この場合、ユーザからの指示入力によってＩＰ電話通話機能とＩＰ無線通話機能との切替が行われる。これに対して、例えば、本体側スピーカーおよび本体側マイクと、ハンドセット側スピーカーおよびハンドセット側マイクとを備える据え置き型の通信端末においては、ＩＰ電話通話機能とＩＰ無線通話機能とをどのように使い分けるかについて改善の余地がある。
【０００７】
本発明の一態様は、ＩＰ無線通信による通話とＩＰ電話通信による通話とを簡易に使い分けることが可能な通信端末を実現することを目的とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するために、本発明の一態様に係る通信端末は、ＰＴＴ（Push to Talk）方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、ＩＰ（Internet Protocol）ネットワークを介してＳＩＰ（Session Initiation Protocol）によるＩＰ電話通話を行うＩＰ電話処理部と、前記ＰＴＴ通話処理部によるＰＴＴ通話と前記ＩＰ電話処理部による通話を制御する通話制御部と、前記ＰＴＴ通話処理部による通話が行われる本体側スピーカーおよび本体側マイクを備えた本体と、前記ＩＰ電話処理部による通話が行われるハンドセット側スピーカーおよびハンドセット側マイクを備えるハンドセットと、前記通話制御部からの出力信号をデコードして前記本体側スピーカーに出力するとともに、前記本体側マイクからの入力信号をエンコードして前記通話制御部に入力する本体側コーデックと、前記通話制御部からの出力信号をデコードして前記ハンドセット側スピーカーに出力するとともに、前記ハンドセット側マイクからの入力信号をエンコードして前記通話制御部に入力するハンドセット側コーデックと、を備える。
【０００９】
また、本発明の一態様に係る通信端末の制御方法は、ＰＴＴ（Push to Talk）方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、ＩＰ（Internet Protocol）ネットワークを介してＳＩＰ（Session Initiation Protocol）によるＩＰ電話通話を行うＩＰ電話処理部と、前記ＰＴＴ通話処理部によるＰＴＴ通話と前記ＩＰ電話処理部による通話を制御する通話制御部と、前記ＰＴＴ通話処理部による通話が行われる本体側スピーカーおよび本体側マイクを備えた本体と、前記ＩＰ電話処理部による通話が行われるハンドセット側スピーカーおよびハンドセット側マイクを備えるハンドセットと、を備える通信端末の制御方法であって、前記通話制御部からの出力信号をデコードして前記本体側スピーカーに出力するステップ、前記本体側マイクからの入力信号をエンコードして前記通話制御部に入力するステップ、前記通話制御部からの出力信号をデコードして前記ハンドセット側スピーカーに出力するステップ、および、前記ハンドセット側マイクからの入力信号をエンコードして前記通話制御部に入力するステップを有する。
【発明の効果】
【００１０】
本発明の一態様によれば、ＩＰ無線通信による通話とＩＰ電話通信による通話とを簡易に使い分けることが可能な通信端末を実現できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
