公開番号2025100626
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025063077,2020196265
出願日2025-04-07,2020-11-26
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250626BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技への注目度を好適に向上させることができる遊技機を提供する。
【解決手段】高確率モード且つ高頻度サポートモード対応の第2確変状態において作動口への入賞に基づく抽選により特別当たり結果Bとなった場合には、開閉実行モードを経由して高確率モード且つ低頻度サポートモード対応の第1確変状態へ移行する。第1確変状態については、低確遊技状態への移行に第2確変状態を経由する構成となっており、高確遊技状態が少なくとも1回は継続することとなる。ここで、第2確変状態中に特別当たり結果Bとなり当該特別当たり結果Bを契機として第1確変状態へ移行する際には、第1確変状態中に第1Vあり大当たり結果となりV入賞を契機として第1確変状態へ移行する際に表示画面42aにて実行されるVストック獲得演出と同じVストック獲得演出が実行される。
【選択図】図437
特許請求の範囲【請求項１】
遊技領域が形成されている遊技盤と、
遊技者の操作に基づいて前記遊技領域へ遊技球を発射可能な遊技球発射手段と、
前記遊技領域に設けられた入球部への入球に基づいて遊技球を払い出す払出手段と
を備えている遊技機であって、
前記入球部としての始動入球部への入球が発生した場合に特別情報を取得する特別情報取得手段と、
前記特別情報取得手段により取得された特別情報を記憶可能な取得情報記憶手段と、
前記取得情報記憶手段に記憶されている特別情報が所定の判定情報と対応しているか否かの判定を行う判定手段と、
前記判定手段による判定に先立って又は前記判定手段により前記判定が行われたことに基づいて遊技回用動作が開始され、前記判定の結果に対応した報知結果として当該遊技回用動作が終了されることを遊技回の１回として、前記取得情報記憶手段に記憶されている特別情報に応じて各遊技回の遊技回用動作が行われるように所定の報知手段を制御する遊技回制御手段と、
前記判定手段による判定結果が前記所定の判定情報に対応した判定結果となり且つ前記遊技回制御手段による前記遊技回用動作が終了したことに基づいて、遊技状態を所定遊技状態よりも遊技者に有利な特別遊技状態に移行させる特別遊技状態移行手段と、
前記遊技領域を流下する遊技球が入球可能な受入状態及び当該受入状態よりも遊技球の入球が困難な非受入状態に切替可能な前記入球部としての可変入球部と、
前記特別遊技状態に移行した場合に、前記可変入球部を受入状態及び非受入状態に切り替える可変入球部用制御手段と、
前記始動入球部へ遊技球が入球可能な受入状態及び当該受入状態よりも遊技球の入球が困難な非受入状態に切替可能な可変機構と、
前記可変機構を制御する可変機構用制御手段と
を備え、
前記特別遊技状態として、第１特別遊技状態と、当該第１特別遊技状態よりも前記可変入球部が受入状態となる期間が短い第２特別遊技状態とが設けられており、
前記所定の判定情報として第１判定情報及び第２判定情報が設けられており、
前記可変入球部は、第１可変入球部及び第２可変入球部を含み、
前記特別遊技状態移行手段は、
前記判定手段による判定結果が前記第１判定情報に対応した第１判定結果となった場合に、前記第１可変入球部を切替対象とする前記第１特別遊技状態に移行させる手段と、
前記判定手段による判定結果が前記第２判定情報に対応した第２判定結果となった場合に、前記第２可変入球部を切替対象とする前記第２特別遊技状態に移行させる手段と
を有し、
前記可変機構用制御手段による前記可変機構の切替制御モードとして、第１切替モードと、当該第１切替モードよりも前記可変機構が受入状態である期間が長くなる第２切替モードとが設けられており、
前記判定手段により前記判定を行う判定モードとして、前記第１判定情報に対応した前記第１判定結果となる確率が相対的に低い低確率モードと前記第１判定情報に対応した前記第１判定結果となる確率が相対的に高い高確率モードとが設けられており、
前記所定遊技状態として、前記低確率モードに対応した第１遊技状態と、前記第２切替モード且つ前記高確率モードに対応し前記第１遊技状態よりも遊技者に有利な第２遊技状態と、前記第１切替モード且つ前記高確率モードに対応し前記第２遊技状態よりも遊技者に有利な第３遊技状態とが設けられており、
前記始動入球部は前記可変機構が付属する第１始動入球部及び前記可変機構が付属しない第２始動入球部を含み、それら第１始動入球部及び第２始動入球部は前記遊技領域における所定の流路に配設されており、
前記所定の報知手段として、前記第１始動入球部への入球に基づいて遊技回用動作を行う第１報知手段と、前記第２始動入球部への入球に基づいて遊技回用動作を行う第２報知手段とが設けられており、
前記遊技回制御手段は、前記第１報知手段及び前記第２報知手段の一方における遊技回用動作中に他方における遊技回用動作を実行可能となっており、
前記遊技回制御手段は、前記第１報知手段における遊技回用動作の実行期間及び前記第２報知手段における遊技回用動作の実行期間を決定する実行期間決定手段を有し、
前記実行期間決定手段による前記遊技回用動作の実行期間を決定する決定モードとして、前記第１報知手段における遊技回用動作の実行期間が前記第２報知手段における遊技回用動作の実行期間よりも短くなるようにして実行期間を決定する第１決定モードと、前記第１報知手段における遊技回用動作の実行期間が前記第２報知手段における遊技回用動作の実行期間よりも長くなるようにして実行期間を決定する第２決定モードとが設けられており、
前記第１遊技状態及び前記第２遊技状態では前記決定モードが前記第１決定モードとなり、前記第３遊技状態では前記決定モードが前記第２決定モードとなるようにして前記決定モードを切り替える手段を備え、
前記第１判定情報として、第１情報と、第２情報と、第３情報と、第４情報とを含み、
前記可変入球部用制御手段は、
前記判定により前記第１情報、前記第３情報、前記第４情報の何れかに対応する判定結果となり前記第１特別遊技状態へ移行した場合に、前記第１可変入球部に流入した遊技球が当該第１可変入球部における所定箇所を通過するようにして前記第１可変入球部を制御する手段と、
前記判定により前記第２情報に対応する判定結果となり前記第１特別遊技状態へ移行した場合に、前記第１可変入球部に流入した遊技球が当該第１可変入球部における前記所定箇所を通過不可又は困難となるようにして前記第１可変入球部を制御する手段と
を有し、
前記第２遊技状態における前記判定にて前記第１情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過した場合に、前記第１特別遊技状態の終了後に前記第３遊技状態へ移行させる第１移行手段と、
前記第２遊技状態における前記判定にて前記第２情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過しなかった場合に、前記第１特別遊技状態の終了後に前記第１遊技状態へ移行させる第２移行手段と、
前記第３遊技状態における前記判定にて前記第３情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過した場合に、前記第１特別遊技状態の終了後に前記第３遊技状態へ移行させる第３移行手段と、
前記第３遊技状態における前記判定にて前記第４情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過した場合に、前記第１特別遊技状態の終了後に前記第２遊技状態へ移行させる第４移行手段と
を備え、
前記第３遊技状態から前記第１遊技状態へ移行する場合には、前記第２遊技状態を経由するように構成されており、
前記第２判定結果は、当該第２判定結果を契機として移行する前記第２特別遊技状態の前後で前記判定モードを同一とし、当該第２特別遊技状態終了後の前記切替制御モードを前記第１切替モードとする判定結果であり、
前記第２遊技状態における前記判定にて前記第２判定情報に対応した前記第２判定結果となった場合に、前記第２特別遊技状態を経由して前記第３遊技状態へ移行させる特殊移行手段を備え、
前記第３遊技状態における前記判定にて前記第３情報に対応した判定結果となった場合に、前記判定モードが前記高確率モードとなる前記所定遊技状態において前記第１判定結果となり得る残り回数を示唆する特別演出を実行し、前記第２遊技状態における前記判定にて前記第２判定情報に対応した前記第２判定結果となった場合に、前記特別演出と同じ特別演出を実行する特別演出実行手段を備えていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 7,800 文字）【背景技術】
【０００２】
パチンコ機等の遊技機には、遊技領域が形成された遊技盤と、遊技者による発射操作に基づいて当該遊技領域へ遊技球を発射する遊技球発射手段とを備えているものがある。遊技球発射手段から発射された遊技球が遊技領域に設けられた入球部へ入球することにより、所定数の遊技球の払い出し等の特典が遊技者に付与される。入球部を可変式とし、遊技状況に応じて入球部へ受入状態及び非受入状態に切り替えることにより、遊技の多様化が図られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－７８９０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したタイプの遊技機においては、遊技への注目度の向上を図る上でその構成に未だ改善の余地がある。
【０００５】
本発明は、上記例示した事情等に鑑みてなされたものであり、遊技への注目度を好適に向上させることができる遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明は、
遊技領域が形成されている遊技盤と、
遊技者の操作に基づいて前記遊技領域へ遊技球を発射可能な遊技球発射手段と、
前記遊技領域に設けられた入球部への入球に基づいて遊技球を払い出す払出手段と
を備えている遊技機であって、
前記入球部としての始動入球部への入球が発生した場合に特別情報を取得する特別情報取得手段と、
前記特別情報取得手段により取得された特別情報を記憶可能な取得情報記憶手段と、
前記取得情報記憶手段に記憶されている特別情報が所定の判定情報と対応しているか否かの判定を行う判定手段と、
前記判定手段による判定に先立って又は前記判定手段により前記判定が行われたことに基づいて遊技回用動作が開始され、前記判定の結果に対応した報知結果として当該遊技回用動作が終了されることを遊技回の１回として、前記取得情報記憶手段に記憶されている特別情報に応じて各遊技回の遊技回用動作が行われるように所定の報知手段を制御する遊技回制御手段と、
前記判定手段による判定結果が前記所定の判定情報に対応した判定結果となり且つ前記遊技回制御手段による前記遊技回用動作が終了したことに基づいて、遊技状態を所定遊技状態よりも遊技者に有利な特別遊技状態に移行させる特別遊技状態移行手段と、
前記遊技領域を流下する遊技球が入球可能な受入状態及び当該受入状態よりも遊技球の入球が困難な非受入状態に切替可能な前記入球部としての可変入球部と、
前記特別遊技状態に移行した場合に、前記可変入球部を受入状態及び非受入状態に切り替える可変入球部用制御手段と、
前記始動入球部へ遊技球が入球可能な受入状態及び当該受入状態よりも遊技球の入球が困難な非受入状態に切替可能な可変機構と、
前記可変機構を制御する可変機構用制御手段と
を備え、
前記特別遊技状態として、第１特別遊技状態と、当該第１特別遊技状態よりも前記可変入球部が受入状態となる期間が短い第２特別遊技状態とが設けられており、
前記所定の判定情報として第１判定情報及び第２判定情報が設けられており、
前記可変入球部は、第１可変入球部及び第２可変入球部を含み、
前記特別遊技状態移行手段は、
前記判定手段による判定結果が前記第１判定情報に対応した第１判定結果となった場合に、前記第１可変入球部を切替対象とする前記第１特別遊技状態に移行させる手段と、
前記判定手段による判定結果が前記第２判定情報に対応した第２判定結果となった場合に、前記第２可変入球部を切替対象とする前記第２特別遊技状態に移行させる手段と
を有し、
前記可変機構用制御手段による前記可変機構の切替制御モードとして、第１切替モードと、当該第１切替モードよりも前記可変機構が受入状態である期間が長くなる第２切替モードとが設けられており、
前記判定手段により前記判定を行う判定モードとして、前記第１判定情報に対応した前記第１判定結果となる確率が相対的に低い低確率モードと前記第１判定情報に対応した前記第１判定結果となる確率が相対的に高い高確率モードとが設けられており、
前記所定遊技状態として、前記低確率モードに対応した第１遊技状態と、前記第２切替モード且つ前記高確率モードに対応し前記第１遊技状態よりも遊技者に有利な第２遊技状態と、前記第１切替モード且つ前記高確率モードに対応し前記第２遊技状態よりも遊技者に有利な第３遊技状態とが設けられており、
前記始動入球部は前記可変機構が付属する第１始動入球部及び前記可変機構が付属しない第２始動入球部を含み、それら第１始動入球部及び第２始動入球部は前記遊技領域における所定の流路に配設されており、
前記所定の報知手段として、前記第１始動入球部への入球に基づいて遊技回用動作を行う第１報知手段と、前記第２始動入球部への入球に基づいて遊技回用動作を行う第２報知手段とが設けられており、
前記遊技回制御手段は、前記第１報知手段及び前記第２報知手段の一方における遊技回用動作中に他方における遊技回用動作を実行可能となっており、
前記遊技回制御手段は、前記第１報知手段における遊技回用動作の実行期間及び前記第２報知手段における遊技回用動作の実行期間を決定する実行期間決定手段を有し、
前記実行期間決定手段による前記遊技回用動作の実行期間を決定する決定モードとして、前記第１報知手段における遊技回用動作の実行期間が前記第２報知手段における遊技回用動作の実行期間よりも短くなるようにして実行期間を決定する第１決定モードと、前記第１報知手段における遊技回用動作の実行期間が前記第２報知手段における遊技回用動作の実行期間よりも長くなるようにして実行期間を決定する第２決定モードとが設けられており、
前記第１遊技状態及び前記第２遊技状態では前記決定モードが前記第１決定モードとなり、前記第３遊技状態では前記決定モードが前記第２決定モードとなるようにして前記決定モードを切り替える手段を備え、
前記第１判定情報として、第１情報と、第２情報と、第３情報と、第４情報とを含み、
前記可変入球部用制御手段は、
前記判定により前記第１情報、前記第３情報、前記第４情報の何れかに対応する判定結果となり前記第１特別遊技状態へ移行した場合に、前記第１可変入球部に流入した遊技球が当該第１可変入球部における所定箇所を通過するようにして前記第１可変入球部を制御する手段と、
前記判定により前記第２情報に対応する判定結果となり前記第１特別遊技状態へ移行した場合に、前記第１可変入球部に流入した遊技球が当該第１可変入球部における前記所定箇所を通過不可又は困難となるようにして前記第１可変入球部を制御する手段と
を有し、
前記第２遊技状態における前記判定にて前記第１情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過した場合に、前記第１特別遊技状態の終了後に前記第３遊技状態へ移行させる第１移行手段と、
前記第２遊技状態における前記判定にて前記第２情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過しなかった場合に、前記第１特別遊技状態の終了後に前記第１遊技状態へ移行させる第２移行手段と、
前記第３遊技状態における前記判定にて前記第３情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過した場合に、前記第１特別遊技状態の終了後に前記第３遊技状態へ移行させる第３移行手段と、
前記第３遊技状態における前記判定にて前記第４情報に対応した判定結果となり且つ前記所定箇所を遊技球が通過した場合に、前記第１特別遊技状態の終了後に前記第２遊技状態へ移行させる第４移行手段と
を備え、
前記第３遊技状態から前記第１遊技状態へ移行する場合には、前記第２遊技状態を経由するように構成されており、
前記第２判定結果は、当該第２判定結果を契機として移行する前記第２特別遊技状態の前後で前記判定モードを同一とし、当該第２特別遊技状態終了後の前記切替制御モードを前記第１切替モードとする判定結果であり、
前記第２遊技状態における前記判定にて前記第２判定情報に対応した前記第２判定結果となった場合に、前記第２特別遊技状態を経由して前記第３遊技状態へ移行させる特殊移行手段を備え、
前記第３遊技状態における前記判定にて前記第３情報に対応した判定結果となった場合に、前記判定モードが前記高確率モードとなる前記所定遊技状態において前記第１判定結果となり得る残り回数を示唆する特別演出を実行し、前記第２遊技状態における前記判定にて前記第２判定情報に対応した前記第２判定結果となった場合に、前記特別演出と同じ特別演出を実行する特別演出実行手段を備えていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技への注目度を好適に向上させることができる。
【図面の簡単な説明】
【０００８】

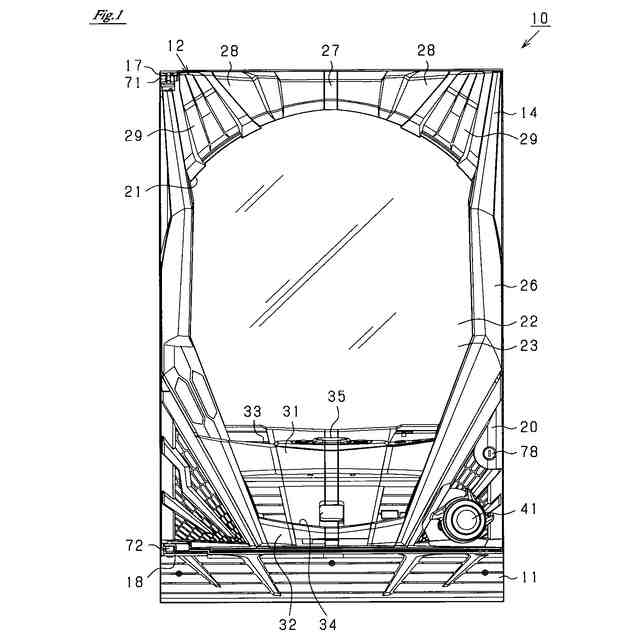

第１の実施の形態におけるパチンコ機を示す正面図である。
パチンコ機を前方から見た斜視図である。

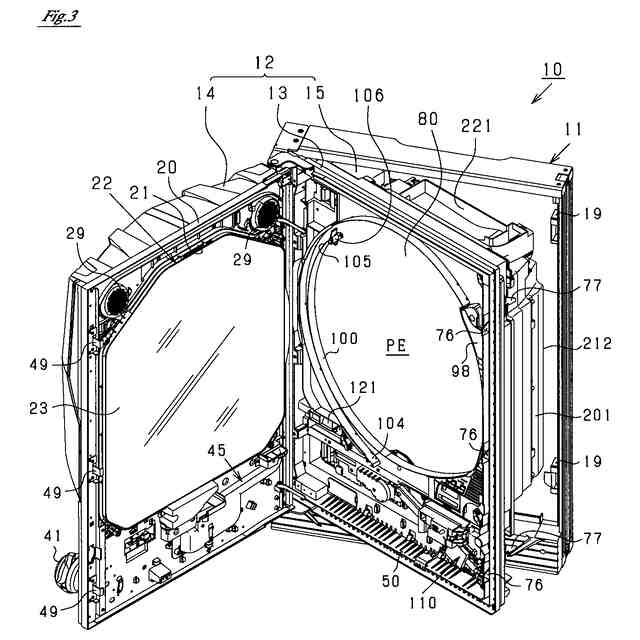

パチンコ機の主要な構成を展開して示す斜視図である。

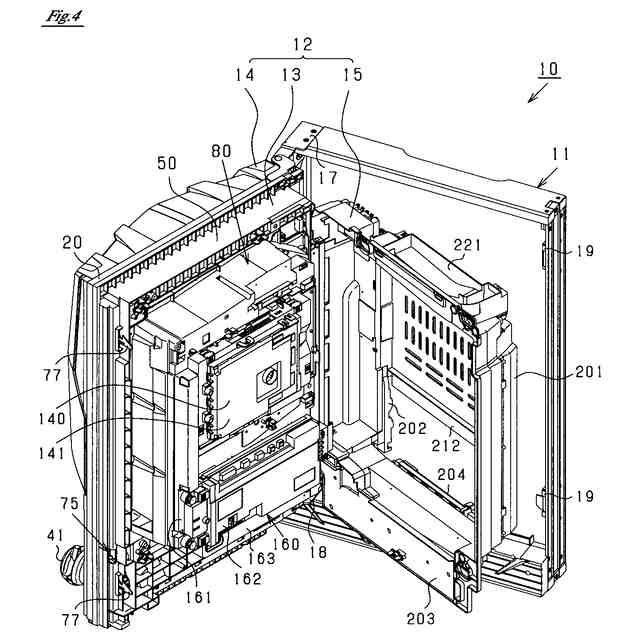

パチンコ機の主要な構成を展開して示す斜視図である。

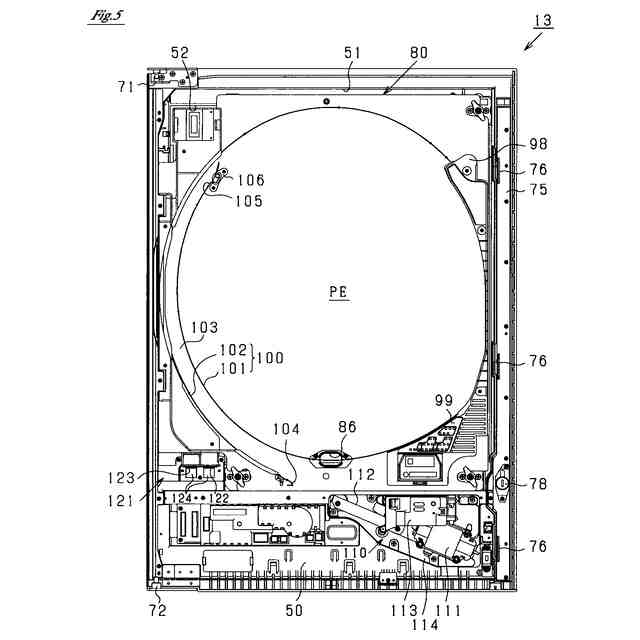

内枠の構成を示す正面図である。

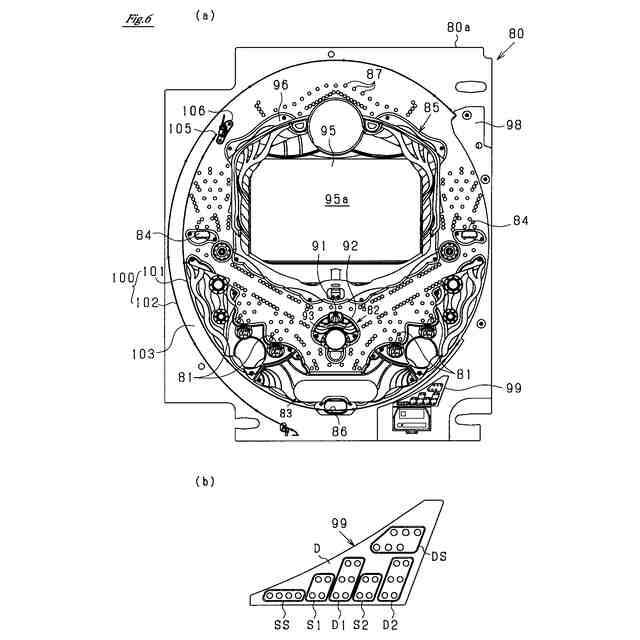

遊技盤ユニットの構成を示す正面図である。

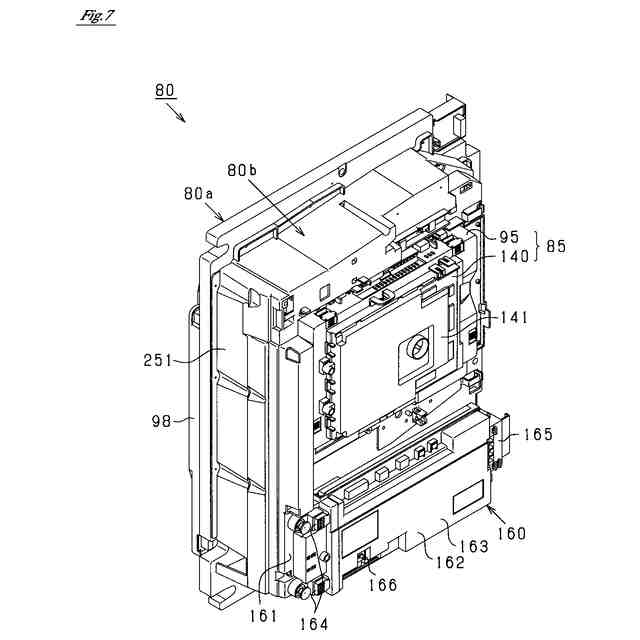

遊技盤ユニットを背面側から見た斜視図である。

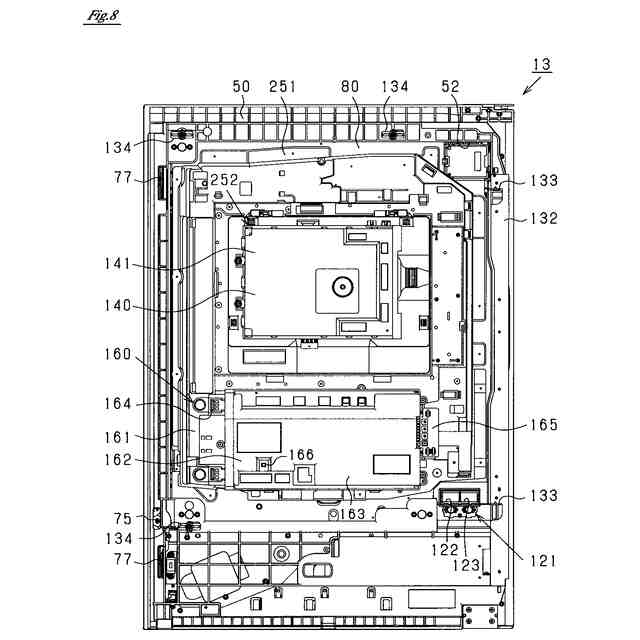

内枠の構成を示す背面図である。

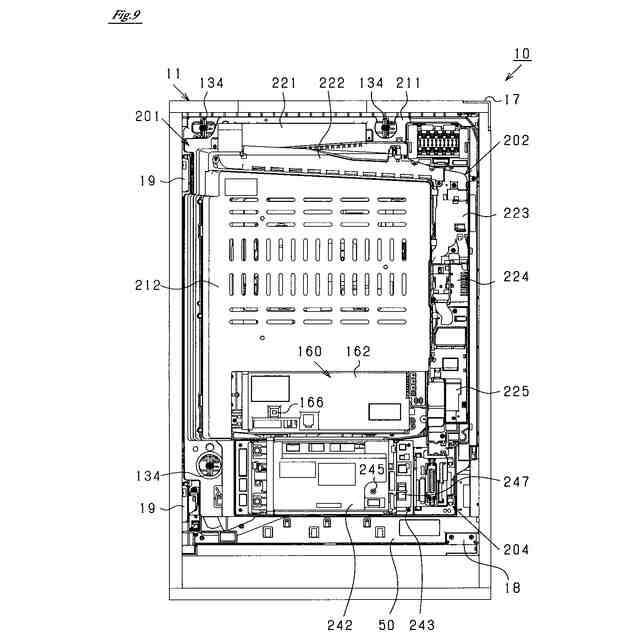

パチンコ機の背面図である。
裏パックユニットを示す正面図である。
パチンコ機の電気的構成を示すブロック図である。
図柄表示装置の表示画面における表示内容を説明するための概略図である。
図柄表示装置の表示画面における表示内容を説明するための概略図である。
当否抽選などに用いられる各種カウンタ等の構成を示す概略図である。
（ａ）低確率モード用の当否テーブルを示す概略図、（ｂ）高確率モード用の当否テーブルを示す概略図である。
（ａ）大当たり用の振分テーブルを示す概略図、（ｂ）特殊外れ用の振分テーブルを示す概略図である。
（ａ）大当たりの種別と抽選モード及びサポートモードとの関係を示す概略図、（ｂ）特殊外れの種別と抽選モード及びサポートモードとの関係を示す概略図である。
（ａ）低頻度サポートモード用のサポート抽選テーブルを示す概略図、（ｂ）高頻度サポートモードＡ用のサポート抽選テーブルを示す概略図、（ｃ）高頻度サポートモードＢ用のサポート抽選テーブルを示す概略図である。
サポートモードの概要を示す概略図である。
主制御装置のＭＰＵにより実行されるタイマ割込み処理を示すフローチャートである。
作動口用の入賞処理を示すフローチャートである。
情報取得処理を示すフローチャートである。
主制御装置のＭＰＵにより実行される通常処理を示すフローチャートである。
遊技回制御処理を示すフローチャートである。
データ設定処理を示すフローチャートである。
変動開始処理を示すフローチャートである。
通常外れ対応の変動表示時間テーブルを示す概略図である。
大当たり対応の変動表示時間テーブルを示す概略図である。
特殊外れ対応の変動表示時間テーブルを示す概略図である。
遊技状態移行処理を示すフローチャートである。
大入賞口開閉処理を示すフローチャートである。
開閉実行モード終了時の移行処理を示すフローチャートである。
スルーゲート用制御処理を示すフローチャートである。
スルーゲート用の変動開始処理を示すフローチャートである。
スルーゲート用表示部における絵柄の表示時間を対比した概略図である。
電役サポート用処理を示すフローチャートである。
電役開閉処理を示すフローチャートである。
確定表示用処理を示すフローチャートである。
サポートモードの切替用処理を示すフローチャートである。
報知・演出制御装置及び表示制御装置に係る電気的構成を示すブロック図である。
報知・演出制御装置のＭＰＵにより実行される変動表示制御処理を示すフローチャートである。
第１変動表示制御処理を示すフローチャートである。
第１変動開始用処理を示すフローチャートである。
遊技回演出の概要を例示した概略図である。
（ａ）大当たり対応の図柄組合せを示す概略図、（ｂ）特殊外れ対応の図柄組合せを示す概略図である。
特殊外れを契機として第４通常遊技状態へ移行する場合の遊技の流れを示すタイミングチャートである。
各遊技状態の関係を示すブロック図である。
持ち球の変化を例示したタイミングチャートである。
（ａ）第２の実施の形態におけるサポートモードを対比した概略図、（ｂ）高頻度サポートモードＡ１へ移行する場合の表示内容を示す概略図、（ｃ）高頻度サポートモードＡ２へ移行する場合の表示内容を示す概略図である。
主制御装置のＭＰＵにより実行されるサポートモードの切替用処理を示すフローチャートである。
変動表示時間の設定処理を示すフローチャートである。
第１，第４通常遊技状態用の設定処理を示すフローチャートである。
通常外れ対応の変動表示時間テーブルを示す概略図である。
通常外れ対応の変動表示時間テーブルを示す概略図である。
遊技の流れを示すタイミングチャートである。
第３の実施の形態における遊技盤ユニットの正面図である。
当否抽選などに用いられる各種カウンタ等の構成を示す概略図である。
第１作動口用の当否テーブルを示す概略図である。
第２作動口用の当否テーブルを示す概略図である。
各遊技状態の関係を示すブロック図である。
第２作動口用の変動表示時間テーブルを示す概略図である。
遊技の流れを示すタイミングチャートである。
第４の実施の形態における作動口用の振分テーブルを示す概略図である。
報知・演出制御装置のＭＰＵにより実行される第１変動開始用処理を示すフローチャートである。
（ａ）第１特殊演出の流れを示す概略図、（ｂ）第２特殊演出の流れを示す概略図である。
遊技の流れを示すタイミングチャートである。
第５の実施の形態における遊技盤ユニットの正面図である。
可変入賞装置の内部構造を示す概略図である。
当否抽選などに用いられる各種カウンタ等の構成を示す概略図である。
（ａ）第１作動口用の当否テーブルを示す概略図、（ｂ）第２作動口用の当否テーブルを示す概略図である。
（ａ）第１作動口用の振分テーブルを示す概略図、（ｂ）第２作動口用の振分テーブルを示す概略図である。
（ａ）特別当たり結果となった場合の挙動を示す概略図、（ｂ）遊技状態の移行パターンを示す概略図である。
主制御装置のＭＰＵにより実行されるタイマ割込み処理を示すフローチャートである。
主制御装置のＭＰＵにより実行される通常処理を示すフローチャートである。
サポートモードの切替用処理を示すフローチャートである。
特別当たり遊技状態への移行処理を示すフローチャートである。
特別当たり用開始処理を示すフローチャートである。
特別当たり遊技の終了処理を示すフローチャートである。
Ｖ振分設定処理を示すフローチャートである。
Ｖ入賞処理を示すフローチャートである。
大当たり遊技状態への移行処理を示すフローチャートである。
大当たり終了時の移行処理を示すフローチャートである。
各遊技状態の関係を示すブロック図である。
主制御装置のＭＰＵにより実行される事前確認処理を示すフローチャートである。
第２作動口用の特殊変動表示時間テーブルを示すフローチャートである。
遊技の流れを示すタイミングチャートである。
第６の実施の形態における作動口用の当否テーブルを示す概略図である。
遊技状態の移行パターンを示す概略図である。
各遊技状態の関係を示すブロック図である。
第７の実施の形態における遊技盤ユニットの正面図である。
当否抽選などに用いられる各種カウンタ等の構成を示す概略図である。
第１作動口用の当否テーブルを示す概略図である。
第２作動口用の当否テーブルを示す概略図である。
（ａ）第１作動口用の振分テーブルを示す概略図、（ｂ）第２作動口用の振分テーブルを示す概略図である。
当たり種別と抽選モード及びサポートモードとの関係を示す概略図である。
サポートモードの切替用処理を示すフローチャートである。
各遊技状態の関係を示すブロック図である。
第８の実施の形態における遊技盤ユニットの正面図である。
当否抽選などに用いられる各種カウンタ等の構成を示す概略図である。
（ａ）低確率モード用の当否テーブルを示す概略図、（ｂ）高確率モード用の当否テーブルを示す概略図である。
【発明を実施するための形態】
【０００９】
＜第１の実施の形態＞
以下、遊技機の一種であるパチンコ遊技機（以下、「パチンコ機」という）の第１の実施の形態を、図面に基づいて詳細に説明する。図１はパチンコ機１０の正面図、図２はパチンコ機１０を正面側から見た斜視図、図３及び図４はパチンコ機１０の主要な構成を展開して示す斜視図である。なお、図３では便宜上パチンコ機１０における遊技領域内の構成を省略している。
【００１０】
図１に示すように、パチンコ機１０は、当該パチンコ機１０の外殻を形成する外枠１１と、この外枠１１に取り付けられた遊技機主部１２とにより構成されている。
（【００１１】以降は省略されています）
