公開番号2025099570
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216340
出願日2023-12-22
発明の名称金属含有膜形成用化合物、金属含有膜形成用組成物、パターン形成方法
出願人信越化学工業株式会社
代理人個人,個人,個人
主分類G03F 7/039 20060101AFI20250626BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】優れたドライエッチング耐性を有するとともに、高度な成膜性、埋込特性と高いスズ含有率を併せ持つ金属含有膜形成用化合物、該化合物を用いた金属含有膜形成用組成物、該組成物をレジスト下層膜材料に用いたパターン形成方法を提供する。
【解決手段】金属含有膜形成用化合物であって、前記化合物が下記一般式(P-1)又は(P-2)で表される繰り返し単位のいずれか又は両方を含むポリマーであることを特徴とする金属含有膜形成用化合物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025099570000115.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">44</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">166</com:WidthMeasure> </com:Image>

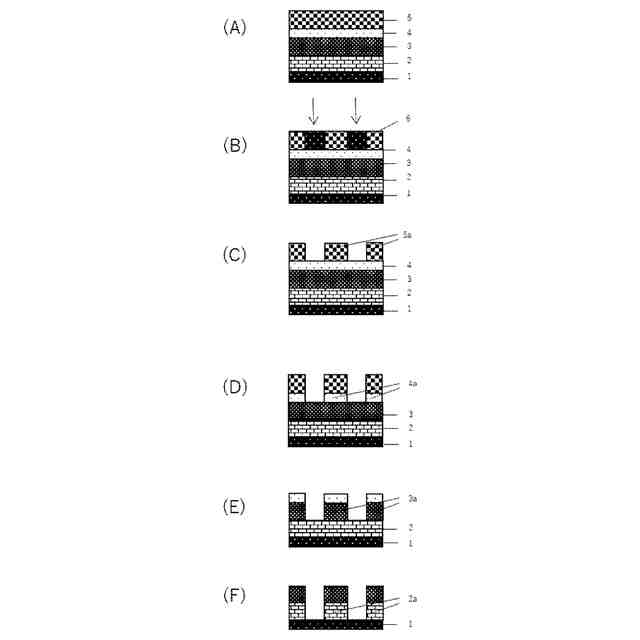

【選択図】図1
特許請求の範囲【請求項１】
金属含有膜形成用化合物であって、前記化合物が下記一般式（Ｐ－１）又は（Ｐ－２）で表される繰り返し単位のいずれか又は両方を含むポリマーであることを特徴とする金属含有膜形成用化合物。
TIFF
2025099570000101.tif
44
166
（前記一般式（Ｐ－１）と（Ｐ－２）中、Ｒ
１
は置換もしくは非置換の炭素数１～２０のアルキル基、置換もしくは非置換の炭素数３～２０のシクロアルキル基、１つ以上の二重結合もしくは三重結合を含む置換もしくは非置換の炭素数２～２０の脂肪族不飽和炭化水素基、置換もしくは非置換の炭素数６～３０のアリール基、置換もしくは非置換の炭素数７～３１のアリールアルキル基である。Ｗ
１
は置換若しくは非置換の炭素数１～４０の直鎖状、分岐状又は環状の飽和又は不飽和の炭化水素基であり、前記炭化水素基はヘテロ原子として酸素原子、窒素原子、硫黄原子を含み、エーテル結合、カルボニル基、エステル基、アミド基を形成していてもよく、前記ヘテロ原子を介してヘテロ環構造を形成していてもよい。Ｒ
２
は置換もしくは非置換の炭素数１～２０のアルキル基、置換もしくは非置換の炭素数３～２０のシクロアルキル基、１つ以上の二重結合もしくは三重結合を含む置換もしくは非置換の炭素数２～２０の脂肪族不飽和炭化水素基、水酸基、アミノ基、ハロゲン原子を表し、ｓ
１
は０～１の整数、ｎ
１
は０～１の整数である。また、繰り返し単位中のこれらの要素は異なるものが複数含まれていてもよい。Ｗ
２
は置換若しくは非置換の炭素数１～４０の直鎖状、分岐状又は環状の飽和又は不飽和の炭化水素基であり、前記炭化水素基はヘテロ原子として酸素原子、窒素原子、硫黄原子を含み、エーテル結合、カルボニル基、エステル基、アミド基を形成していてもよく、前記ヘテロ原子を介してヘテロ環構造を形成していてもよい。ｓ
２
は０～１の整数である。ｓ
３
は１又は２であり、ｓ
３
が１のときＲ
３
は水素原子又は炭素数１～１０の水酸基を有する炭化水素基であり、ｓ
３
が２のときＲ
３
は酸素原子でありその結合する炭素原子と共にカルボニル基となり、Ｗ
２
とＲ
３
が互いに結合し、環構造を形成していてもよい。また、繰り返し単位中のこれらの要素は異なるものが複数含まれていてもよい。）
続きを表示（約 3,800 文字）【請求項２】
前記金属含有膜形成用化合物が前記一般式（Ｐ－１）で表される繰り返し単位を含むポリマーであって、前記一般式（Ｐ－１）中、Ｗ
１
が水酸基またはアミノ基を含んでいてもよい炭素数１～１０の直鎖状、分岐状又は環状の飽和又は不飽和の炭化水素基（前記炭化水素基は酸素原子、窒素原子、硫黄原子を含み、エーテル結合、カルボニル基、エステル基を形成していてもよい）又は下記一般式（Ｗ
１
－１）～（Ｗ
１
－４）で表される基のいずれかであることを特徴とする請求項１に記載の金属含有膜形成用化合物。
TIFF
2025099570000102.tif
22
159
（上記一般式（Ｗ
１
－１）～（Ｗ
１
－４）中、Ｒ
Ｗ
は炭素数１～２３の２価の有機基であり、＃
１
はエステルとの結合部、＃
２
はベンゼン環との結合部を表す。）
【請求項３】
前記金属含有膜形成用化合物が前記一般式（Ｐ－２）で表される繰り返し単位を含むポリマーであって、前記一般式（Ｐ－２）中、Ｗ
２
が水酸基またはアミノ基を含んでもよい炭素数１～１０の直鎖状、分岐状又は環状の飽和又は不飽和の炭化水素基、若しくはＲ
３
と互いに結合した環状の炭化水素基（前記炭化水素基は酸素原子、窒素原子、硫黄原子を含み、エーテル結合、カルボニル基、エステル基を形成していてもよい）、又は下記一般式（Ｗ
２
－１）～（Ｗ
２
－４）で表される基のいずれかであることを特徴とする請求項１に記載の金属含有膜形成用化合物。

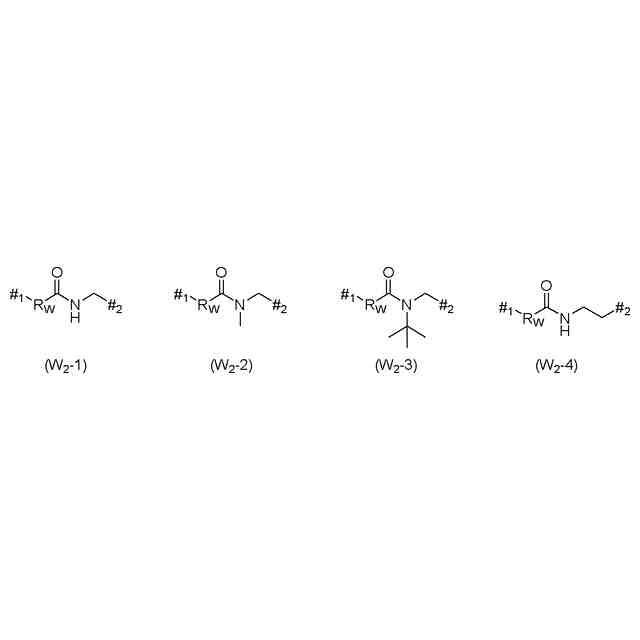

TIFF
2025099570000103.tif
28
158
（上記一般式（Ｗ
２
－１）～（Ｗ
２
－４）中、Ｒ
Ｗ
は炭素数１～２３の２価の有機基であり、＃
１
、＃
２
はそれぞれエステル、炭素原子との結合部を表す。）
【請求項４】
前記一般式（Ｗ
１
－１）～（Ｗ
１
－４）中のＲ
Ｗ
が炭素数２～２３の不飽和炭化水素基であることを特徴とする請求項２に記載の金属含有膜形成用化合物。
【請求項５】
前記Ｒ
Ｗ
が下記一般式（１）で表される基であることを特徴とする請求項４に記載の金属含有膜形成用化合物。

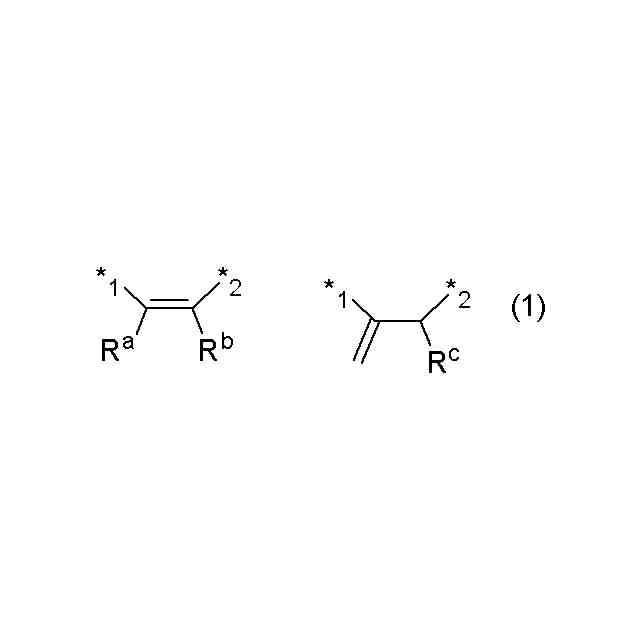

TIFF
2025099570000104.tif
17
153
（前記一般式（１）中、Ｒ
ａ
、Ｒ
ｂ
及びＲ
ｃ
は水素原子または炭素数１から２０の１価の有機基であり、Ｒ
ａ
およびＲ
ｂ
が結合し、環状置換基を形成していてもよい。＊１、＊２はそれぞれカルボニル基との結合部を表し、＊１、＊２はそれらが逆でもよい。）
【請求項６】
前記一般式（Ｗ
２
－１）～（Ｗ
２
－４）中のＲ
Ｗ
が炭素数２～２３の不飽和炭化水素基であることを特徴とする請求項３に記載の金属含有膜形成用化合物。
【請求項７】
前記Ｒ
Ｗ
が下記一般式（１）で表される基であることを特徴とする請求項６に記載の金属含有膜形成用化合物。
TIFF
2025099570000105.tif
17
153
（前記一般式（１）中、Ｒ
ａ
、Ｒ
ｂ
及びＲ
ｃ
は水素原子または炭素数１から２０の１価の有機基であり、Ｒ
ａ
およびＲ
ｂ
が結合し、環状置換基を形成していてもよい。＊１、＊２はそれぞれカルボニル基との結合部を表し、＊１、＊２はそれらが逆でもよい。）
【請求項８】
前記一般式（Ｐ－１）の繰り返し単位を持つポリマーの末端構造が、下記一般式（Ｔ－１）であるか、前記一般式（Ｐ－２）の繰り返し単位を持つポリマーの末端構造が、下記一般式（Ｔ－２）であることを特徴とする請求項１に記載の金属含有膜形成用化合物。

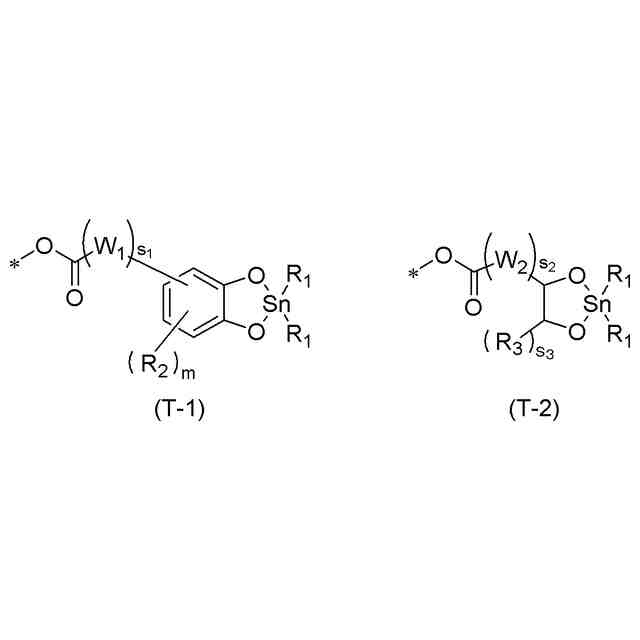

TIFF
2025099570000106.tif
51
166
（上記一般式（Ｔ－１）～（Ｔ－２）中、Ｒ
１
、Ｒ
２
、Ｒ
３
、Ｗ
１
、Ｗ
２
、ｓ
１
、ｓ
２
及びｓ
３
は上記一般式（Ｐ－１）～（Ｐ－２）と同様である。）
【請求項９】
前記一般式（Ｐ－１）又は（Ｐ－２）の繰り返し単位を持つポリマーの末端構造が、＊－ＯＣ（＝Ｏ）Ｒ（Ｒは一価の有機基、＊はポリマー中のＳｎ原子との結合部分を表す。）であることを特徴とする請求項１に記載の金属含有膜形成用化合物。
【請求項１０】
前記末端構造＊－ＯＣ（＝Ｏ）Ｒ中、Ｒが下記一般式（Ａ－１）～（Ａ－４）、下記一般式（３）及び下記一般式（４）で表される基のいずれかであることを特徴とする請求項９に記載の金属含有膜形成用化合物。

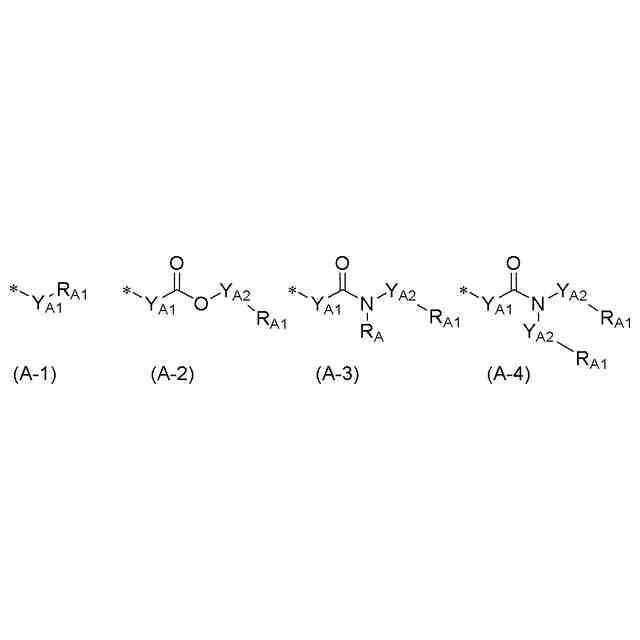

TIFF
2025099570000107.tif
31
153
（前記一般式（Ａ－１）～（Ａ－４）中、Ｙ
Ａ１
、Ｙ
Ａ２
はそれぞれ互いに同一でも異なっていてもよく、置換もしくは非置換の炭素数１～２３の飽和または炭素数２～２３の不飽和の２価の有機基、置換もしくは非置換の炭素数６～３０のアリーレン基、置換もしくは非置換の炭素数７～３１のアリールアルキレン基である。Ｒ
Ａ
は水素原子、置換もしくは非置換の炭素数１～２０の飽和または炭素数２～２０の不飽和の１価の有機基、置換もしくは非置換の炭素数６～３０のアリール基、置換もしくは非置換の炭素数７～３１のアリールアルキル基であり、Ｒ
Ａ１
は下記一般式（２）で表される酸、熱のいずれかまたは両方の作用により保護基が脱離して１個以上の水酸基もしくはカルボキシル基を発生する有機基であり、＊はカルボニル基との結合部を表す。）
TIFF
2025099570000108.tif
15
153

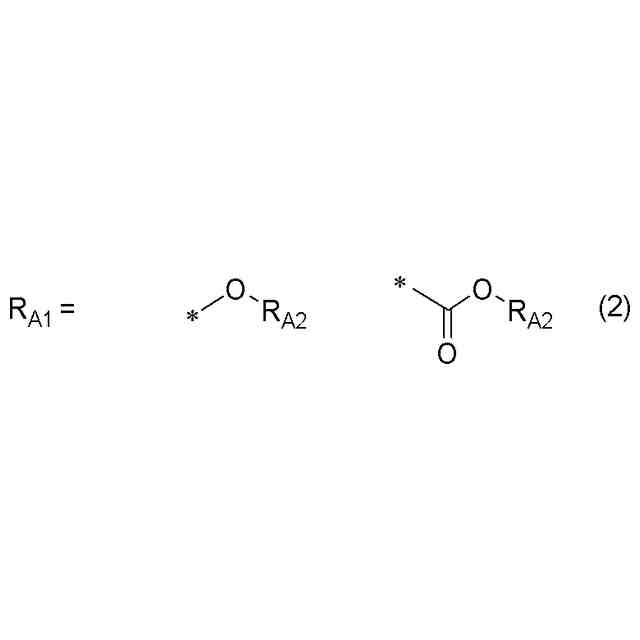

（前記一般式（２）中、Ｒ
Ａ２
は酸、熱のいずれかまたは両方の作用により保護基が脱離する有機基であり、＊はＹ
Ａ１
若しくはＹ
Ａ２
との結合部を表す。）

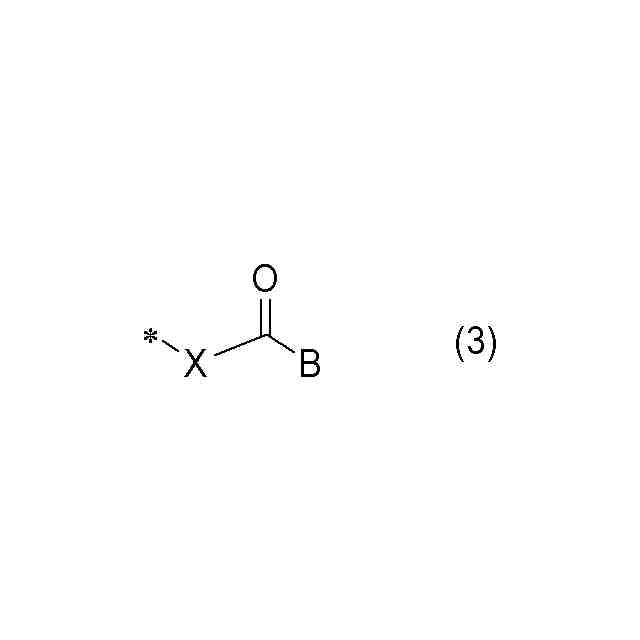

TIFF
2025099570000109.tif
17
153
（前記一般式（３）中、Ｘは炭素数１～３１の２価の有機基であり、Ｂは下記一般式（Ｂ）であり、＊はカルボニル基との結合部を表す。）

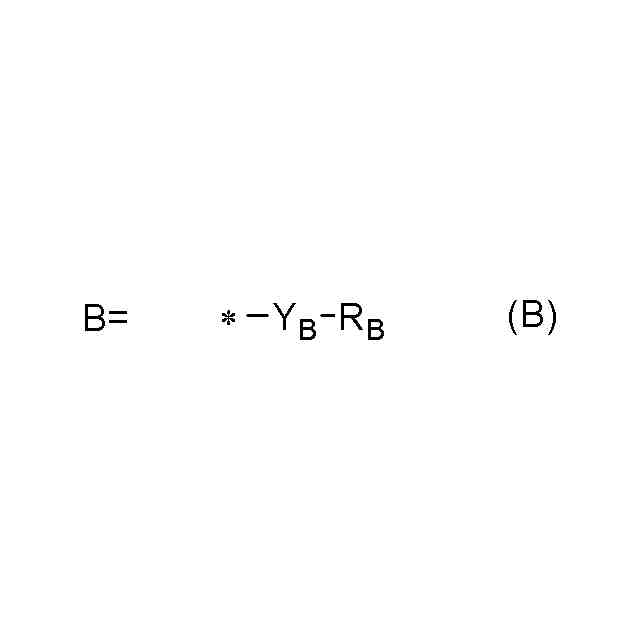

TIFF
2025099570000110.tif
9
153
（前記一般式（Ｂ）中、Ｙ
Ｂ
は置換若しくは非置換の炭素数１～２０の飽和または炭素数２～２０の不飽和の２価の有機基、置換もしくは非置換の炭素数６～３０の２価のアリーレン基、置換もしくは非置換の炭素数７～３１の２価のアリールアルキレン基であり、Ｒ
Ｂ
は水酸基または、下記一般式（Ｂ－１）から（Ｂ－３）で示される構造のいずれかである。）
TIFF
2025099570000111.tif
26
153
（前記一般式（Ｂ－１）から（Ｂ－３）中、Ｒ
Ｂ１
は水素原子または炭素数１～１０の１価の有機基であり、ｑは０または１を表し、＊はＹ
Ｂ
との結合部を表す。）
TIFF
2025099570000112.tif
15
153
（前記一般式（４）中、Ｘは炭素数１～３１の２価の有機基であり、Ｃは下記一般式（Ｃ－１）～（Ｃ－４）で表される基のいずれかであり、＊はカルボニル基との結合部を表す。）
TIFF
2025099570000113.tif
51
153
（前記一般式（Ｃ－１）及び（Ｃ－３）中、Ｒ
Ｃ１
は水素原子またはメチル基であり、同一式中それらは互いに同一でも異なっていてもよい。（Ｃ－３）及び（Ｃ－４）中、Ｒ
Ｃ２
は水素原子または、置換もしくは非置換の炭素数１～２０の飽和または不飽和の１価の有機基、置換もしくは非置換の炭素数６～３０のアリール基、置換もしくは非置換の炭素数７～３１のアリールアルキル基である。＊はカルボニル基との結合部を表す。）
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体装置製造工程における多層レジスト法による微細パターニングに用いることが可能な金属含有膜形成用化合物、該化合物を含む金属含有膜形成用組成物、及び該組成物を用いたパターン形成方法に関する。
