公開番号2025098647
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214926
出願日2023-12-20
発明の名称発光素子駆動装置、光測距装置
出願人スタンレー電気株式会社
代理人弁理士法人むつきパートナーズ
主分類H10H 20/00 20250101AFI20250625BHJP()
要約【課題】発光素子駆動回路において逆流発生時に抵抗体で発生する電力を有効活用すること。
【解決手段】第1発光素子及び第2発光素子を駆動するための回路であって、前記第1発光素子に対して並列に接続されており、直列接続された第1ダイオードと第1抵抗素子を有する第1回路と、前記第1抵抗素子に対して並列に接続された一次側コイルと前記第2発光素子に対して並列に接続された二次側コイルとを有するトランスと、を含む、発光素子駆動回路である。
【選択図】図1
特許請求の範囲【請求項１】
第１発光素子及び第２発光素子を駆動するための回路であって、
直列接続された第１逆流防止ダイオードと第１抵抗素子を有しており、前記第１発光素子に対して並列に接続された第１回路と、
前記第１抵抗素子に対して並列に接続された一次側コイルと前記第２発光素子に対して並列に接続された二次側コイルとを有するトランスと、
を含む、発光素子駆動回路。
続きを表示（約 930 文字）【請求項２】
前記第２発光素子と直列に接続されて第２回路を構成する第２抵抗素子を更に含み、
前記第２回路が前記トランスの前記二次側コイルに対して並列に接続された、
請求項１に記載の発光素子駆動回路。
【請求項３】
前記トランスの前記一次側コイルと直列に接続されて第３回路と構成する第３抵抗素子を更に含み、
前記第３回路が前記第１抵抗素子に対して並列に接続された、
請求項１に記載の発光素子駆動回路。
【請求項４】
前記第２発光素子と並列に接続される第２逆流防止ダイオードを更に含む、
請求項１に記載の発光素子駆動回路。
【請求項５】
前記第１発光素子及び前記第１回路と直列に接続されたスイッチング素子を更に含む、
請求項１に記載の発光素子駆動回路。
【請求項６】
請求項１に記載の発光素子駆動回路と、
前記発光素子駆動回路によって駆動される第１発光素子及び第２発光素子と、
を含む、光測距装置。
【請求項７】
前記第１発光素子は、測距のための出射光を生成し、
前記第２発光素子は、前記第１発光素子の出射光の出射時期を検出するための出射光を生成する、
請求項６に記載の光測距装置。
【請求項８】
前記第２発光素子の出射光を受光する第１受光素子と、
前記第１発光素子の出射光によって生じる反射光を受光する第２受光素子と、
前記第１発光素子の点灯を制御するための制御信号を出力するとともに、前記第１受光素子による検出結果を示す受光信号に基づいて前記第１発光素子の出射光の出射時期を求め、当該出射時期及び前記第２受光素子による受光信号に基づいて対象物との相互距離を求める情報処理ユニットと、
を更に含む、請求項７に記載の光測距装置。
【請求項９】
前記情報処理ユニットは、前記制御信号と前記第１受光素子による前記受光信号の各々の状態に基づいて前記第１発光素子の動作異常の有無を判定する判定部を有する、
請求項８に記載の光測距装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発光素子駆動装置、光測距装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特開２０２１－１９１９４号公報には、電源によって充電され、発光素子に電流を供給するためのコンデンサと、コンデンサから発光素子に電流を流すための第１配線と、発光素子から出力された電流が流れる第２配線と、コンデンサに電源から充電を行わせる充電状態と、コンデンサから発光素子に電流を供給する放電状態とのいずれかにコンデンサの状態を切り替えるための第１スイッチと、発光素子と並列的に、第１配線と第２配線とに逆接続されたダイオードと、ダイオードに直列的に接続された抵抗体と、を備える発光素子駆動装置が記載されている。
【０００３】
上記の発光素子駆動装置では、配線の寄生インダクタンスによって発光素子が２次発光することが抑制される。しかし、寄生インダクタンスによる電流の逆流発生時に抵抗体において発生する電力は特に有効活用されずに消費されていた。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１９１９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示に係る具体的態様は、発光素子駆動回路において逆流発生時に抵抗体で発生する電力を有効活用し得る技術を提供することを目的の１つとする。
【課題を解決するための手段】
【０００６】
［１］本開示に係る一態様の発光素子駆動回路は、
第１発光素子及び第２発光素子を駆動するための回路であって、
前記第１発光素子に対して並列に接続されており、直列接続された第１ダイオードと第１抵抗素子を有する第１回路と、
前記第１抵抗素子に対して並列に接続された一次側コイルと前記第２発光素子に対して並列に接続された二次側コイルとを有するトランスと、
を含む、発光素子駆動回路である。
［２］本開示に係る一態様の光測距装置は、
前記［１］の発光素子駆動回路と、
前記発光素子駆動回路によって駆動される第１発光素子及び第２発光素子と、
を含む、光測距装置である。
【０００７】
なお、本開示において、「部材Ａが、部材Ｂと接続された状態」とは、部材Ａと部材Ｂが物理的に直接的に接続される場合のほか、部材Ａと部材Ｂが、それらの電気的な接続状態に実質的な影響を及ぼさない、あるいはそれらの結合により奏される機能や効果を損なわせない、その他の部材を介して間接的に接続される場合も含む。
【０００８】
上記構成によれば、発光素子駆動回路において逆流発生時に抵抗体で発生する電力を有効活用することができる。
【図面の簡単な説明】
【０００９】

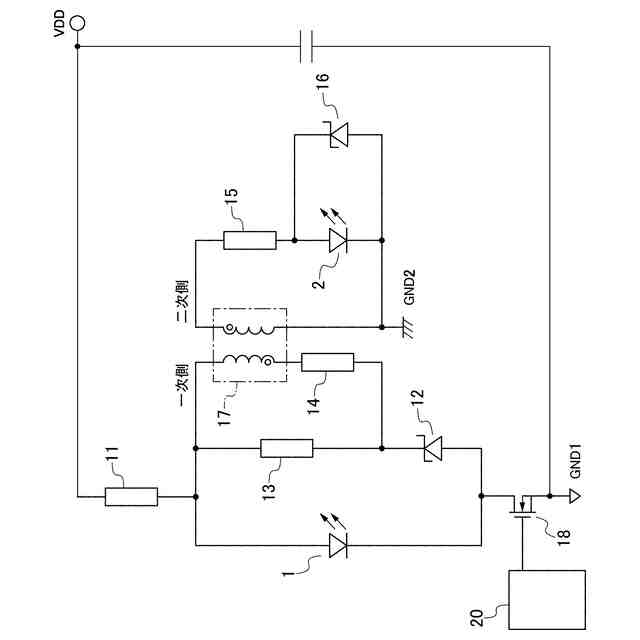

図１は、一実施形態の発光素子駆動回路の構成を示す回路図である。

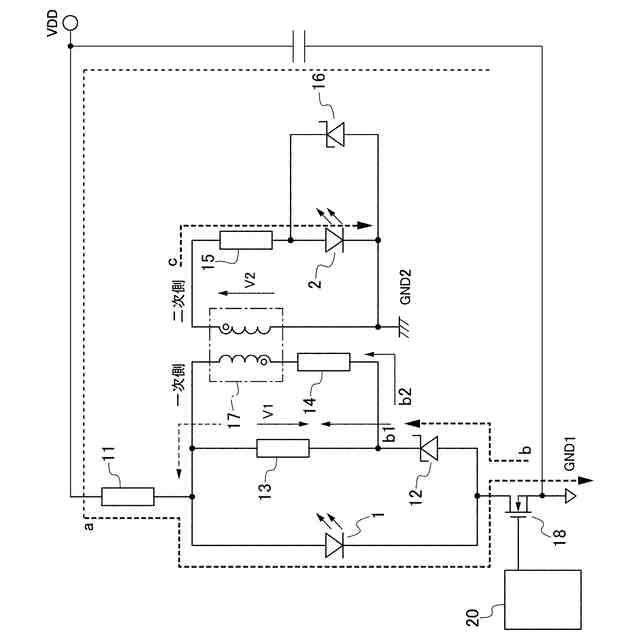

図２は、発光素子駆動回路の動作を説明するための図である。

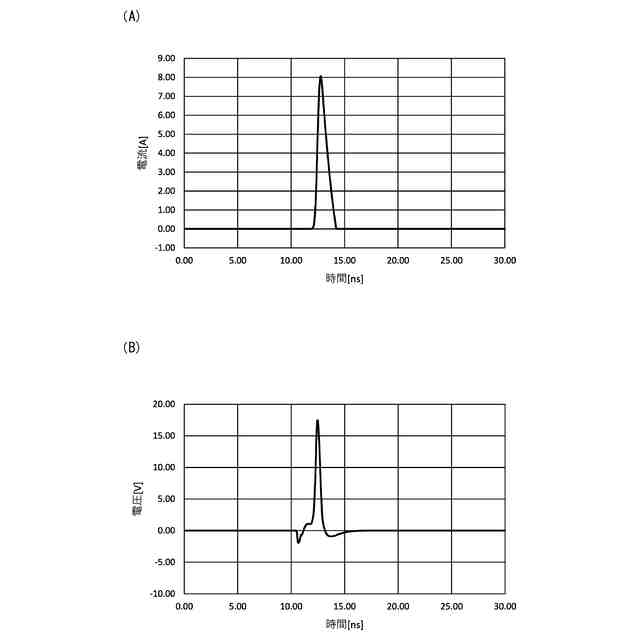

図３（Ａ）は、発光素子１に流れる電流の一例を示す波形図である。図３（Ｂ）は、抵抗素子１３の電位Ｖ１の一例を示す波形図である。
図４（Ａ）は、トランス二次側で発生する電位Ｖ２の一例を示す波形図である。図４（Ｂ）は、発光素子２に流れる電流の一例を示す波形図である。

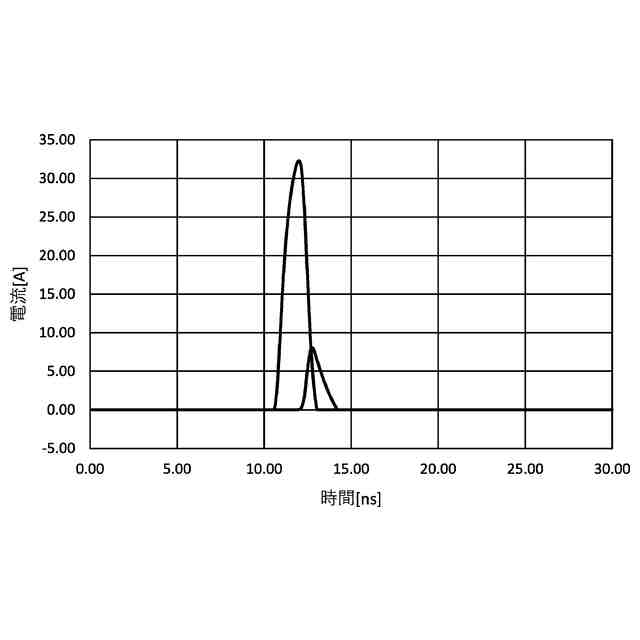

図５は、発光素子１、２に流れる電流の一例を示す波形図である。

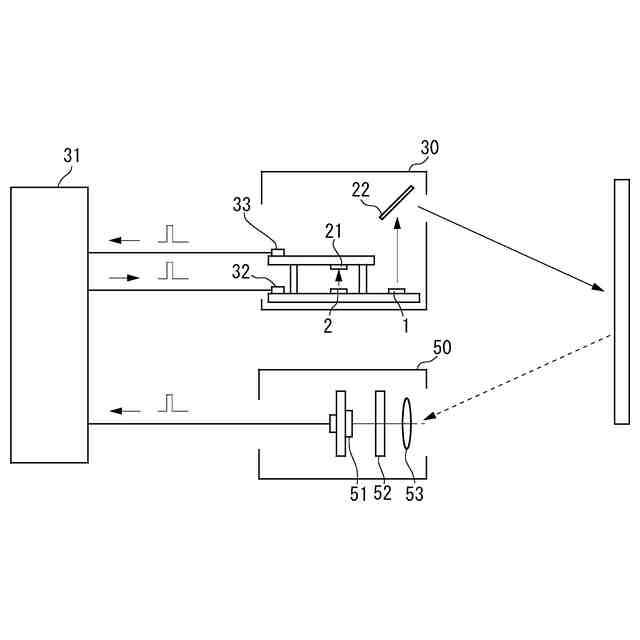

図６は、一実施形態の光測距装置の構成を示す模式図である。
図７は、受光素子２１の電気信号を利用して発光素子１の点灯状態を監視する場合の情報処理ユニット３１等の構成例を示す図である。

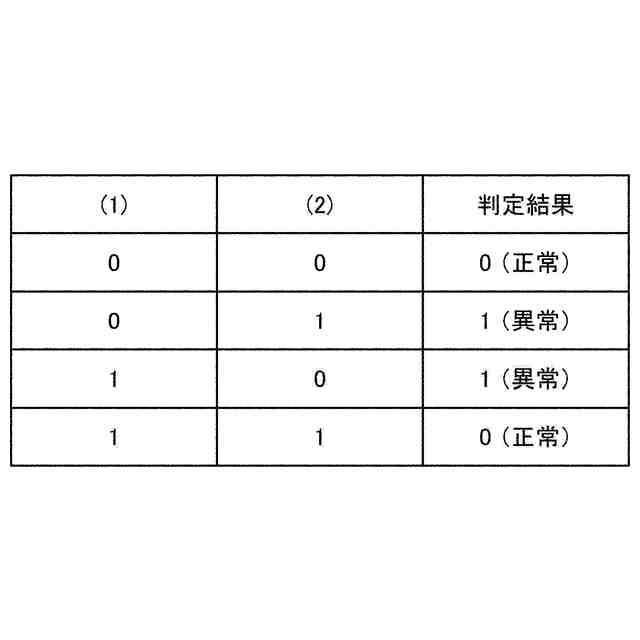

図８は、判定部４０による判定内容について説明するための図である。
【発明を実施するための形態】
【００１０】
図１は、一実施形態の発光素子駆動回路の構成を示す回路図である。図示の発光素子駆動回路は、２つの発光素子１、２を駆動するためのものであり、コンデンサと、抵抗素子１１、１３、１４、１５と、ダイオード１２、１６と、トランス１７と、電界効果型トランジスタ１８と、スイッチング制御部２０を含んで構成されている。発光素子１、２は、例えばＬＥＤ（Light Emitting Diode）やＬＤ（Laser Diode）などの半導体発光素子である。
（【００１１】以降は省略されています）
