公開番号2025097824
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214257
出願日2023-12-19
発明の名称二次電池
出願人トヨタバッテリー株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/291 20210101AFI20250624BHJP(基本的電気素子)
要約【課題】セパレータの破損を抑制して、電極間の短絡を抑制する。

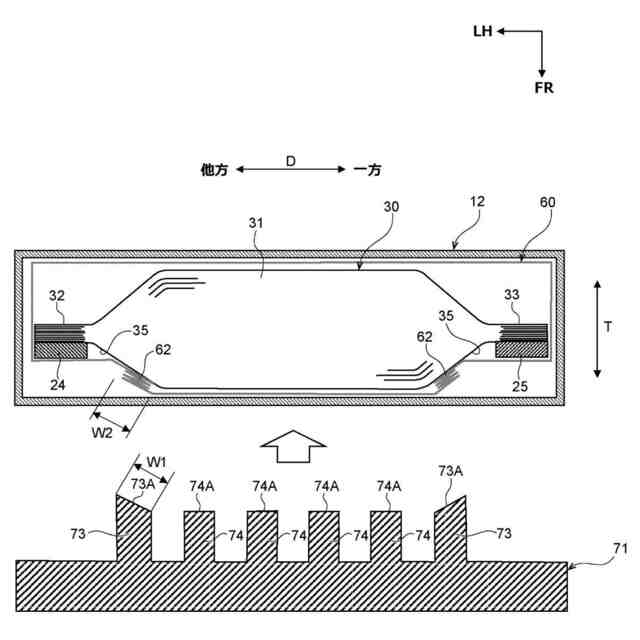

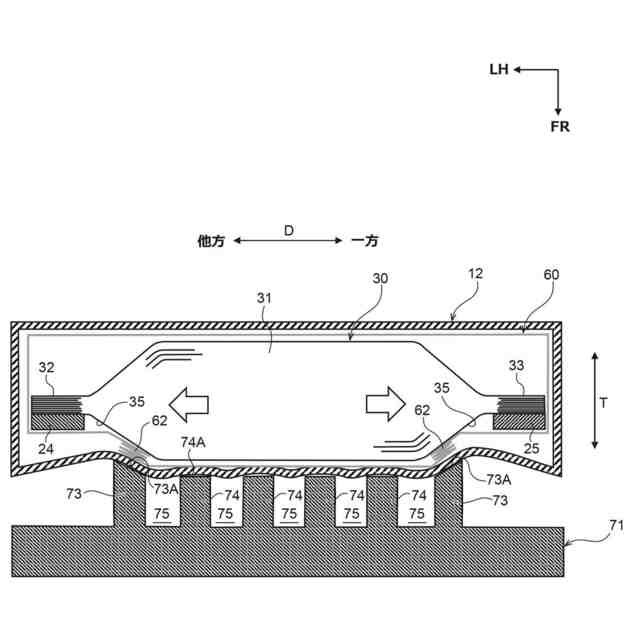

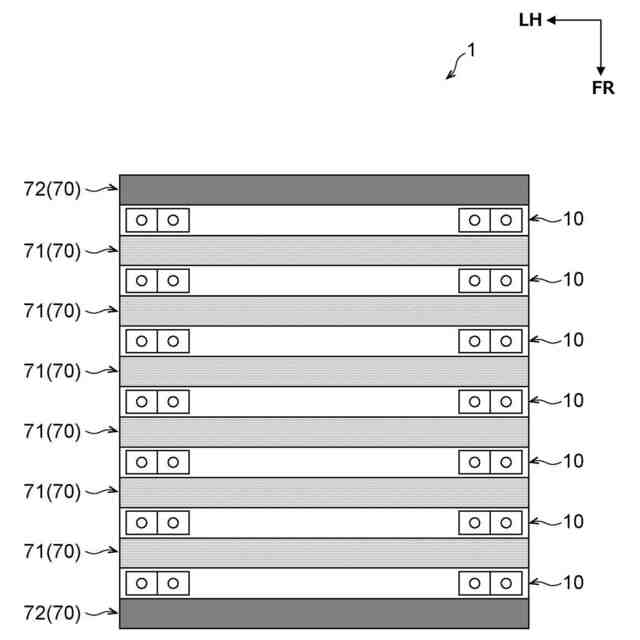

【解決手段】電池スタック1は、正極シート50と、負極シート40と、正極シート50と負極シート40との間に配置されたセパレータ45と、が捲回され、扁平状に形成された発電部31から、発電部31の厚さ方向内側に傾斜して集電部に接続された傾斜部35を備える捲回体30と、捲回体30が、電解液とともに収容されるケース12と、ケース12を介して、傾斜部35に押し当てられる押当面が傾斜部35に対応するように傾斜したテーパ面73Aを有する第1リブ73と、を備える。
【選択図】図7
特許請求の範囲【請求項１】

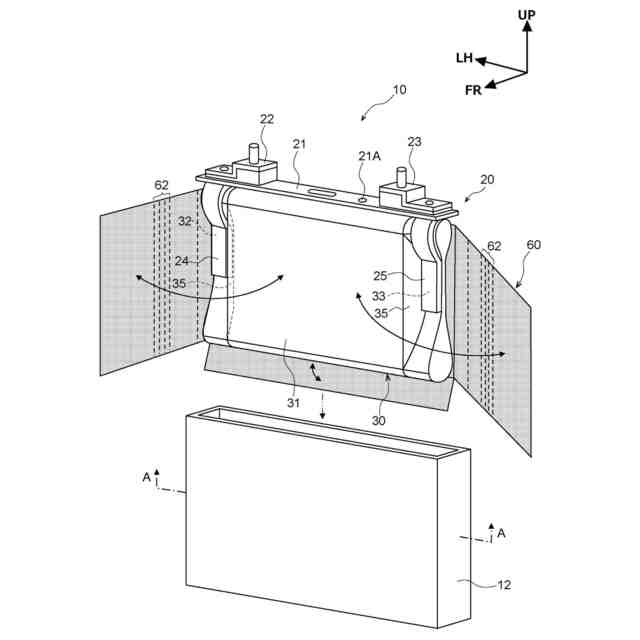

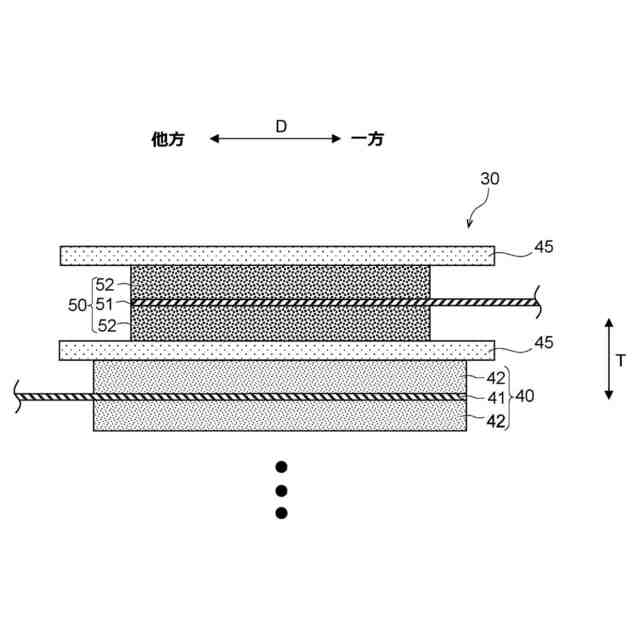

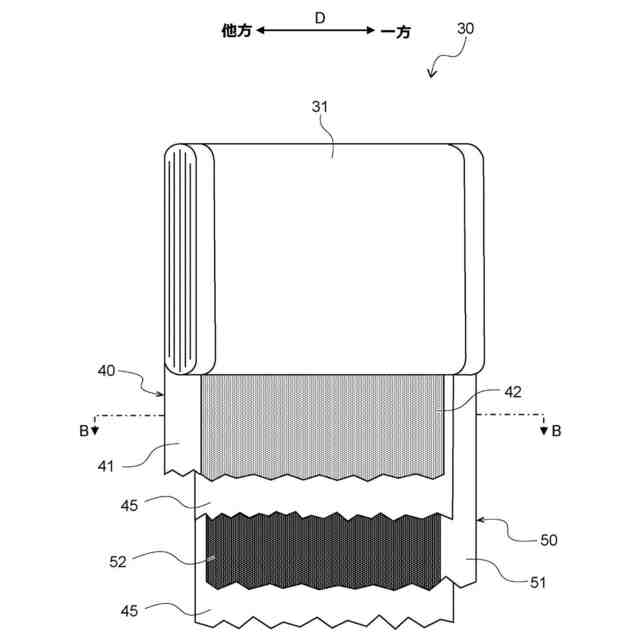

正極シートと、負極シートと、前記正極シートと前記負極シートとの間に配置されたセパレータと、が捲回され、扁平状に形成された発電部から、前記発電部の厚さ方向内側に傾斜して集電部に接続された傾斜部を備える捲回体と、
前記捲回体が、電解液とともに収容されるケースと、
前記ケースを介して、前記傾斜部に押し当てられる押当面が前記傾斜部に対応するように傾斜したテーパ面を有する第１リブと、
を備える二次電池。
続きを表示（約 390 文字）【請求項２】
前記捲回体を覆う外装フィルムを備え、
前記外装フィルムの前記傾斜部に対応する部分には、前記外装フィルムが折り重なっている折重部が形成されている
請求項１に記載の二次電池。
【請求項３】
前記テーパ面の幅は、前記折重部の幅より、広く形成されている
請求項２に記載の二次電池。
【請求項４】

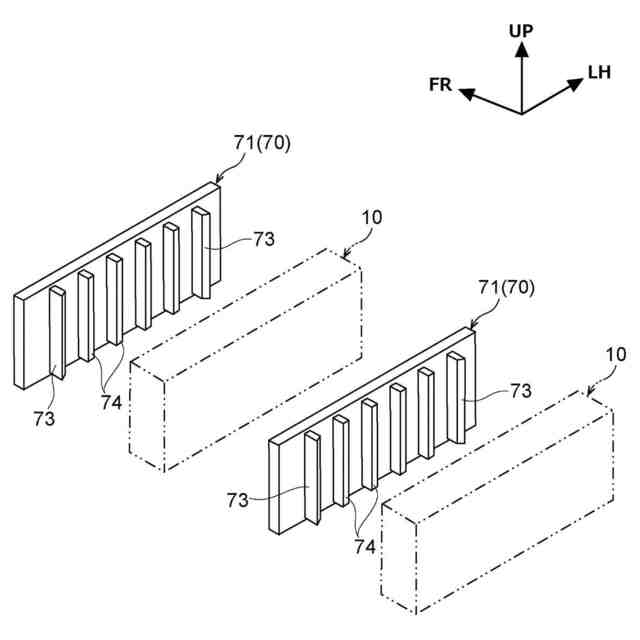

前記第１リブは、前記ケースに押し当てられて通気路を形成する第２リブを備えた中間部材に設けられている
請求項１に記載の二次電池。
【請求項５】

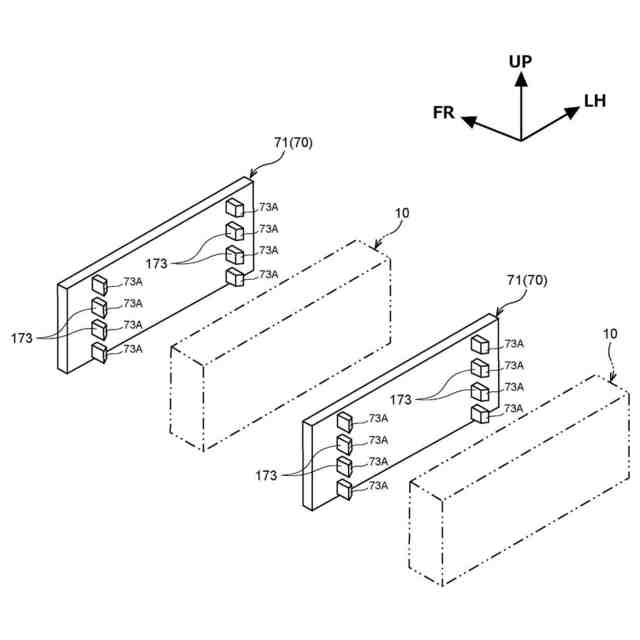

前記第１リブは、捲回軸方向に直交する直交方向に間欠的に設けられている
請求項１に記載の二次電池。
【請求項６】
前記第２リブの高さは、前記第１リブの最も高い部分の高さより、低く形成されている
請求項４に記載の二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二次電池に関する。
続きを表示（約 950 文字）【背景技術】
【０００２】
二次電池では、捲回体が電解液とともにケースに収容されることが知られている（例えば、特許文献１参照）。
【０００３】
特許文献１には、扁平な角型のケースの内部に捲回型の電極体が電解液とともに封入された捲回型のリチウムイオン二次電池が開示されている。
【０００４】
ところで、二次電池では、電解液が捲回軸方向に押し出されることを抑制することが好ましい。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１１／１５８３４１号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上記事実を考慮し、電解液が捲回軸方向に押し出されることを抑制した二次電池を提供することが目的である。
【課題を解決するための手段】
【０００７】
本発明の第１態様の二次電池は、正極シートと、負極シートと、前記正極シートと前記負極シートとの間に配置されたセパレータと、が捲回され、扁平状に形成された発電部から、前記発電部の厚さ方向内側に傾斜して集電部に接続された傾斜部を備える捲回体と、前記捲回体が、電解液とともに収容されるケースと、前記ケースを介して、前記傾斜部に押し当てられる押当面が前記傾斜部に対応するように傾斜したテーパ面を有する第１リブと、を備える。
【０００８】
本発明の第２態様の二次電池では、本発明の第１態様の二次電池において、前記捲回体を覆う外装フィルムを備え、前記外装フィルムの前記傾斜部に対応する部分には、前記外装フィルムが折り重なっている折重部が形成されている。
【０００９】
本発明の第３態様の二次電池では、本発明の第１態様又は第２態様の二次電池であって、前記テーパ面の幅は、前記折重部の幅より、広く形成されている。
【００１０】
本発明の第４態様の二次電池では、本発明の第１態様から第３態様のいずれか一態様の二次電池であって、前記第１リブは、前記ケースに押し当てられて通気路を形成する第２リブを備えた中間部材に設けられている。
（【００１１】以降は省略されています）
