公開番号2025097696
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214039
出願日2023-12-19
発明の名称施工方法
出願人日鉄エンジニアリング株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人
主分類E02D 7/00 20060101AFI20250624BHJP(水工;基礎;土砂の移送)
要約【課題】モノパイルを2台の起重機船で相吊りして打ち込む場合に、施工期間を短縮することができる施工方法を提供することを目的とする。
【解決手段】第1船S1が有する第1クレーンC1と第2船S2が有する第2クレーンC2とを用い、モノパイルMPを相吊り施工する施工方法であって、第1クレーンC1と第2クレーンC2とでモノパイルMPを相吊りする相吊り工程と、モノパイルMPの管軸が鉛直方向に沿うよう、モノパイルMPの一端を第1クレーンC1で吊り上げる吊り上げ工程と、第2クレーンC2が吊る杭打機を一端に配置し、モノパイルMPを打ち込む打ち込み工程と、を備えることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
第１船が有する第１クレーンと第２船が有する第２クレーンとを用い、モノパイルを相吊り施工する施工方法であって、
前記第１クレーンと前記第２クレーンとで前記モノパイルを相吊りする相吊り工程と、
前記モノパイルの管軸が鉛直方向に沿うよう、前記モノパイルの一端を前記第１クレーンで吊り上げる吊り上げ工程と、
前記第２クレーンが吊る杭打機を前記モノパイルの一端に配置し、前記モノパイルを打ち込む打ち込み工程と、
を備えることを特徴とする施工方法。
続きを表示（約 690 文字）【請求項２】
前記相吊り工程では、前記モノパイルの一端を把持する把持具を前記第１クレーンで吊るとともに、断面が略Ｕ字状の吊り架台であって前記モノパイルの他端近傍を支持する吊り架台、を前記第２クレーンで吊る、
ことを特徴とする請求項１に記載の施工方法。
【請求項３】
前記相吊り工程は、前記第１クレーンの第１フックと前記第２クレーンの第２フックとの距離を前記モノパイルの長さに略一致させるよう、バージを挟み込むように前記第１船及び前記第２船を配置する配置工程を含む、
ことを特徴とする請求項２に記載の施工方法。
【請求項４】
前記第２クレーンで前記吊り架台を吊り下ろすことにより、前記他端近傍から前記吊り架台を自動的に取り外す取り外し工程、
を更に備える請求項２に記載の施工方法。
【請求項５】
前記吊り上げ工程は、前記一端から前記第１クレーンを取り去る取り去り工程を含む、
ことを特徴とする請求項１に記載の施工方法。
【請求項６】
前記吊り上げ工程は、位置決め用海洋構造物に前記モノパイルをガイドさせるガイド工程を含む、
ことを特徴とする請求項１乃至５のいずれか１項に記載の施工方法。
【請求項７】
前記第２船は、旋回式起重機船である、
ことを特徴とする請求項１乃至５のいずれか１項に記載の施工方法。
【請求項８】
前記モノパイルの他端には、蓋が設けられる、
ことを特徴とする請求項１乃至５のいずれか１項に記載の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、施工方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来より、２台の起重機船でモノパイルを相吊りすることが行われている。
特許文献１は、基礎杭打ち用ＳＥＰの第１クローラクレーンと杭運搬用ＳＥＰの第２クローラクレーンとを用いてモノパイル式鋼管杭を相吊りすること、第１クローラクレーンによってモノパイル式鋼管杭が軸を鉛直方向と平行にした状態で吊り上げられること、基礎杭打ち用ＳＥＰの第１クローラクレーンに取り付けられた杭打ち込み装置でモノパイル式鋼管杭の打ち込みを開始すること、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３７３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、第１クローラクレーンによってモノパイル式鋼管杭が軸を鉛直方向と平行にした状態で吊り上げられた後、同じ第１クローラクレーンが杭打ち込み装置でモノパイル式鋼管杭を打ち込む。このため、モノパイル式鋼管杭が軸を鉛直方向と平行にした状態で吊り上げられた後、一度モノパイル式鋼管杭から第１クローラクレーンを取り外し、第１クローラクレーンに杭打ち込み装置を取り付ける作業を行う必要がある。したがって、当該作業の間、モノパイル式鋼管杭を待機させる状態があることから、施工期間の短縮の余地があった。
【０００５】
本開示は、前述した事情に鑑みてなされたものであって、モノパイルを２台の起重機船で相吊りして打ち込む場合に、施工期間を短縮することができる施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
＜１＞本開示の態様１に係る施工方法は、第１船が有する第１クレーンと第２船が有する第２クレーンとを用い、モノパイルを相吊り施工する施工方法であって、前記第１クレーンと前記第２クレーンとで前記モノパイルを相吊りする相吊り工程と、前記モノパイルの管軸が鉛直方向に沿うよう、前記モノパイルの一端を前記第１クレーンで吊り上げる吊り上げ工程と、前記第２クレーンが吊る杭打機を前記モノパイルの一端に配置し、前記モノパイルを打ち込む打ち込み工程と、を備えることを特徴とする。
【発明の効果】
【０００７】
本開示によれば、モノパイルを２台の起重機船で相吊りして打ち込む場合に、施工期間を短縮することができる施工方法を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に係る吊り工程の平面図である。
実施形態に係る吊り工程の側面図である。
図２のＩＩＩ－ＩＩＩ方向の断面図である。
図２のＩＶ方向の矢視図である。

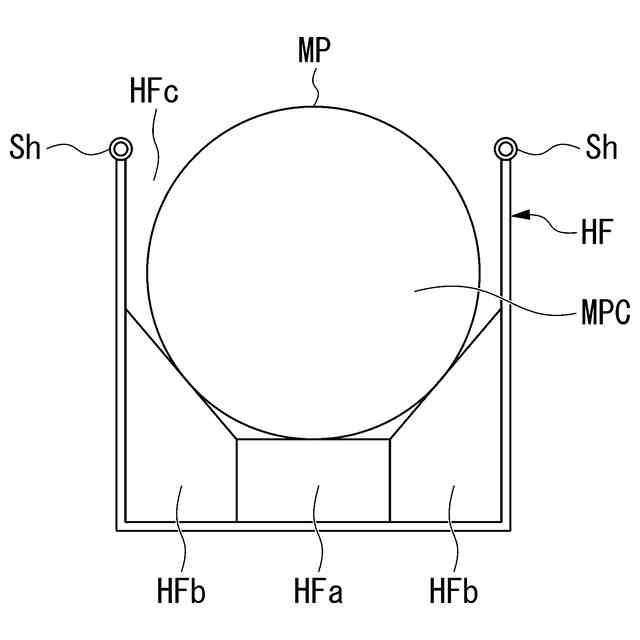

吊り架台の拡大図である。
実施形態に係る取り外し工程の平面図である。

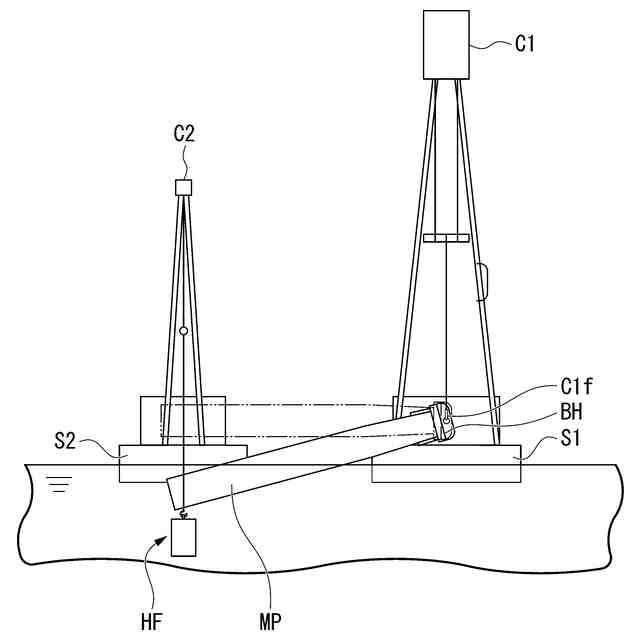

実施形態に係る取り外し工程の側面図である。

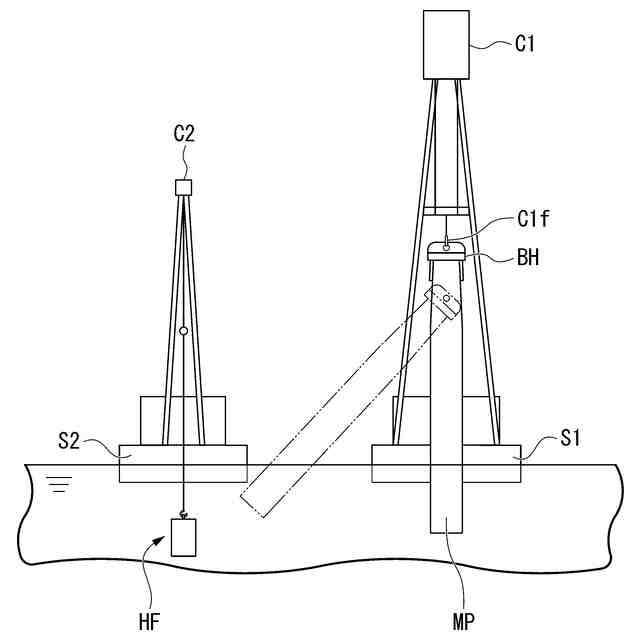

実施形態に係る建て起こし工程の側面図である。

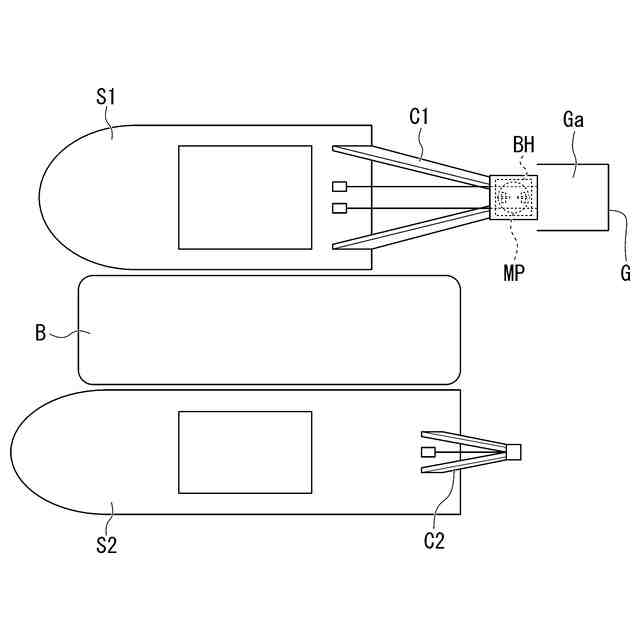

実施形態に係るガイド工程の平面図である。
実施形態に係るガイド工程の側面図である。
実施形態に係る仮打ち込み工程の側面図である。
打ち込み工程の側面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照し、本開示の一実施形態に係る施工方法を説明する。
本実施形態に係る施工方法は、モノパイルを海底地盤に打ち込む際の施工方法である。モノパイルは、例えば、洋上風車（不図示）の下端に接続されることで、洋上風車を支持するための鋼管である。モノパイルは、例えば、トランジションピース（不図示）を介して洋上風車の下端に接続される。すなわち、モノパイルは、例えば、トランジションピースを介して洋上風車を支持する。あるいは、モノパイルは、トランジションピースを介さず直接洋上風車の下端に接続されてもよい。すなわち、モノパイルは、トランジションピースを介することなく洋上風車を支持してもよい。
モノパイルは、例えば、筒状の部材である。以下、本実施形態において、モノパイルは、円筒状の部材であるとして説明する。あるいはこれに限らず、モノパイルは、例えば、角筒状の部材であってもよい。これに伴い、後述する各構成を適宜対応させてもよい。
【００１０】

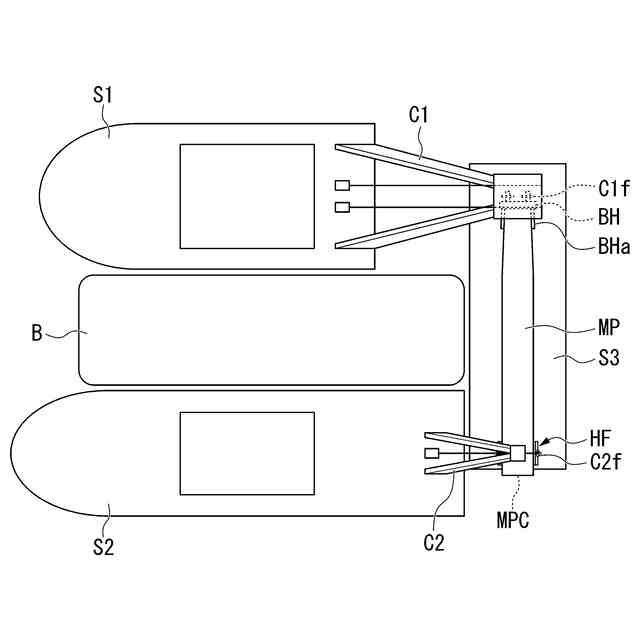

図１は、実施形態に係る吊り工程の平面図である。

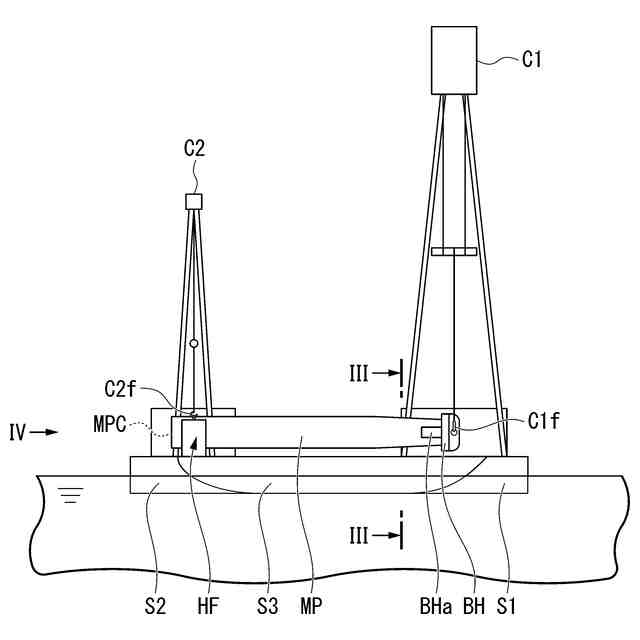

図２は、実施形態に係る吊り工程の側面図である。

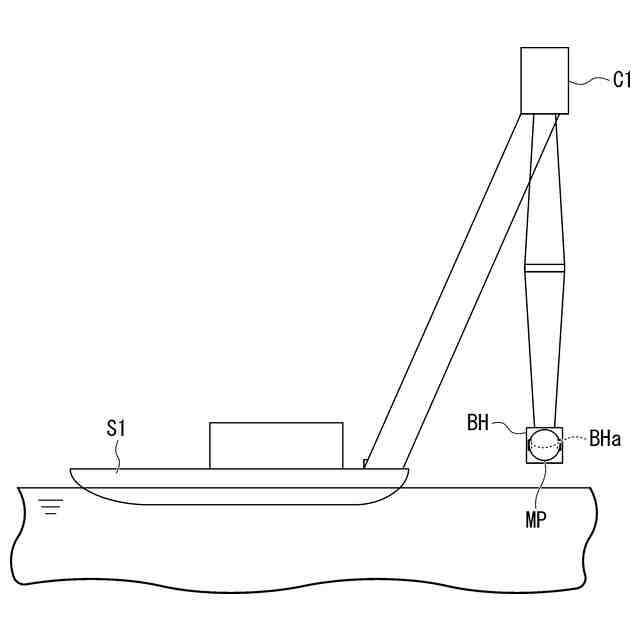

図３は、図２のＩＩＩ－ＩＩＩ方向の断面図である。

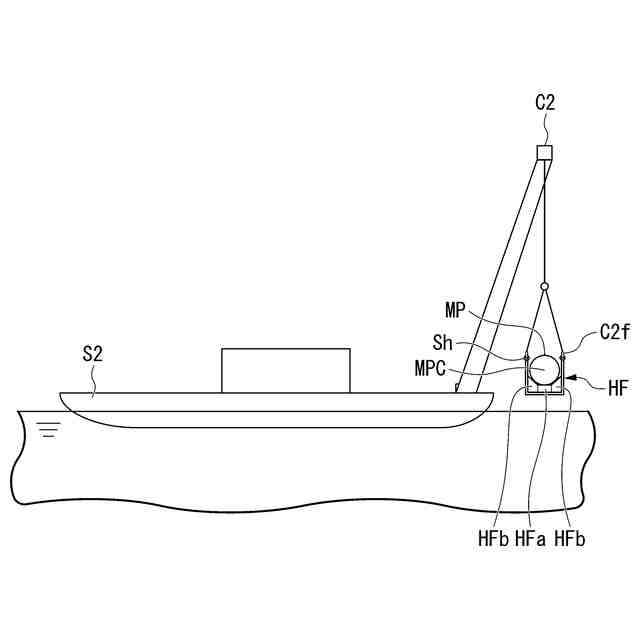

図４は、図２のＩＶ方向の矢視図である。
本実施形態において、モノパイルＭＰの施工には、図１に示すように、第１船Ｓ１と、第２船Ｓ２と、を用いる。第１船Ｓ１は、吊能力を有する船である。すなわち、第１船Ｓ１は、例えば、固定式起重機船や旋回式起重機船をはじめとするクレーン船（フローティングクレーン）である。第２船Ｓ２は、例えば、旋回式起重機船である。本実施形態において、クレーン船とは、クレーンを搭載した船舶をいう。固定式起重機船とは、クレーンを搭載した船舶のうち、搭載したクレーンが旋回不可であるものをいう。旋回式起重機船とは、クレーンを搭載した船舶のうち、搭載したクレーンが旋回可能であるものをいう。
図１に示すように、第１船Ｓ１は、第１クレーンＣ１を有する。第２船Ｓ２は、第２クレーンＣ２を有する。本実施形態において、第１クレーンＣ１は旋回可能であってもよいし、旋回不可であってもよい。本実施形態において、第２クレーンＣ２は旋回可能である。本実施形態においては、モノパイルＭＰを海底地盤にハンマーで打ち込む際、図１～図４に示すように、２つのクレーンを用いる。
すなわち、例えば図２に示すように、第１船Ｓ１が有する第１クレーンＣ１と第２船Ｓ２が有する第２クレーンＣ２とを用いて、モノパイルＭＰを相吊り施工する。このことで、比較的大型のモノパイルＭＰに対応可能とする。なお、本実施形態において、第１クレーンＣ１の吊り上げ荷重は、第２クレーンＣ２の吊り上げ荷重以上である。
また、第１クレーンＣ１と第２クレーンＣ２とによってモノパイルＭＰを相吊りする際、第１クレーンＣ１と第２クレーンＣ２との距離、すなわち、第１船Ｓ１と第２船Ｓ２との距離を一定に保つことで、モノパイルＭＰを安定して相吊りできるようにすることが好ましい。このため、第１船Ｓ１と第２船Ｓ２との間には、図１に示すように、バージＢが配置されることが好ましい。このように第１船Ｓ１と第２船Ｓ２との間にバージＢを配置することは、例えば、モノパイルＭＰの長さが比較的長い場合に特に好適である。
（【００１１】以降は省略されています）
