特許ウォッチ

公開番号2025097091
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213165
出願日2023-12-18
発明の名称再生発泡性スチレン系樹脂粒子、再生予備発泡スチレン系樹脂粒子、および、再生スチレン系樹脂発泡成形体
出願人積水化成品工業株式会社
代理人弁理士法人青藍国際特許事務所,個人,個人
主分類C08J 9/18 20060101AFI20250623BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】リサイクル原料を使用した再生発泡性スチレン系樹脂粒子であって、品質が安定しており、成形性に優れた再生発泡性スチレン系樹脂粒子を提供する。また、そのような再生発泡性スチレン系樹脂粒子から得られる再生予備発泡スチレン系樹脂粒子を提供する。さらに、そのような再生予備発泡スチレン系樹脂粒子から成形される再生スチレン系樹脂発泡成形体を提供する。
【解決手段】本発明の実施形態による再生発泡性スチレン系樹脂粒子は、プロパンの含有量が0.001質量%以上である。

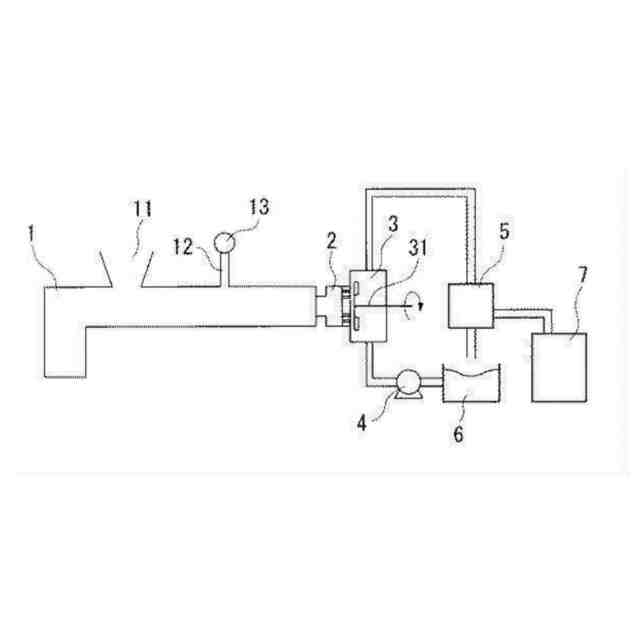

【選択図】図1
特許請求の範囲【請求項１】
プロパンの含有量が０．００１質量％以上である、再生発泡性スチレン系樹脂粒子。
続きを表示（約 530 文字）【請求項２】
再生スチレン系樹脂粒子（Ａ）に発泡剤を圧入して得られる、請求項１に記載の再生発泡性スチレン系樹脂粒子。
【請求項３】
前記圧入する発泡剤がプロパンを含み、該プロパンの圧入量が前記再生スチレン系樹脂粒子（Ａ）に対して０．０１質量％以上である、請求項２に記載の再生発泡性スチレン系樹脂粒子。
【請求項４】
前記再生スチレン系樹脂粒子（Ａ）が、再生スチレン系樹脂原料粒子（ａ）を核としてスチレン系単量体を核重合させて得られる、請求項２に記載の再生発泡性スチレン系樹脂粒子。
【請求項５】
前記再生スチレン系樹脂粒子（Ａ）が再生スチレン系樹脂原料粒子（ａ）である、請求項２に記載の再生発泡性スチレン系樹脂粒子。
【請求項６】
請求項１から５までのいずれかに記載の再生発泡性スチレン系樹脂粒子を予備発泡させてなる再生予備発泡スチレン系樹脂粒子であって、
該予備発泡の嵩発泡倍率が２倍～１５０倍である、
再生予備発泡スチレン系樹脂粒子。
【請求項７】
請求項６に記載の再生予備発泡スチレン系樹脂粒子から成形される、再生スチレン系樹脂発泡成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、再生発泡性スチレン系樹脂粒子、再生予備発泡スチレン系樹脂粒子、および、再生スチレン系樹脂発泡成形体に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
発泡成形体は、軽量かつ断熱性および機械的強度に優れることから、住宅および自動車等に用いられる断熱材、建築資材等に用いられる保温材、発泡スチロール土木工法に用いられる盛土材料、魚箱および食品容器等の輸送用梱包材、緩衝材等に幅広く使用されている。中でも、発泡性粒子（代表的には、発泡性スチレン系樹脂粒子あるいはそれを予備発泡させた予備発泡スチレン系樹脂粒子）を原料として製造される型内発泡成形体が、所望の形状を得やすい等の利点から多く使用されている。このような発泡成形体は、互いに融着した複数の発泡性粒子により構成されている。
【０００３】
他方、プラスチック廃棄物の量は年々増加している。プラスチック廃棄物の大半は、焼却や埋め立てなどにより処分されているが、環境汚染、地球温暖化、埋め立て処理場の不足など、大きな社会問題となっている。このため、プラスチック廃棄物の再利用が社会的に強く要請され、家電リサイクル法の施行を受けるなどして、プラスチック廃棄物のリサイクルについて各種の検討がなされている。様々なリサイクル方法が提案されている中、資源循環や環境負荷低減の観点から、プラスチック廃棄物を再び製品のプラスチック部材として再利用するマテリアルリサイクルが注目されている。
【０００４】
スチレン系樹脂発泡成形体についても、上記のようなマテリアルリサイクルが検討されている。例えば、下記のような報告がされている。リサイクル原料を使用した再生発泡性スチレン系樹脂粒子がいくつか報告されている。スチレン系樹脂発泡成形体の回収品から成形した再生樹脂ペレットに発泡剤を含浸または圧入後に含浸することにより、再生発泡性スチレン系樹脂粒子を得る方法が報告されている（特許文献１）。スチレン系樹脂発泡成形体の回収品から成形した再生樹脂ペレットに、スチレン単量体を加えて核重合し、その後、発泡剤を含浸または圧入後に含浸することにより、再生発泡性スチレン系樹脂粒子を得る方法が報告されている（特許文献２～４）。最近では、ノルマル酪酸を所定量含有させることで成形性を向上させた再生発泡性スチレン系樹脂粒子（特許文献５）、リサイクル材料特有の臭気を抑制した再生発泡性スチレン系樹脂粒子が報告されている（特許文献６）。
【０００５】
ところが、従来、リサイクル原料を使用した再生発泡性スチレン系樹脂粒子は、品質にバラツキが生じており、品質が安定した再生発泡性スチレン系樹脂粒子が提供できない場合がある。例えば、リサイクル原料として使用済み発泡スチロールを使用した再生発泡性スチレン系樹脂粒子は、品質が安定しない傾向があるという問題がある。さらに、このような品質が安定しない再生発泡性スチレン系樹脂粒子は、成形性が悪くなるという問題がある。なお、この品質が安定しない状態とは、代表的には、製品となった再生発泡性スチレン系樹脂粒子の品質にバラツキがある状態であり、例えば、製品となった再生発泡性スチレン系樹脂粒子を発泡させた場合に、製品ロットによって発泡状態に差が生じてしまい、その結果、得られる再生予備発泡スチレン系樹脂粒子や再生スチレン系樹脂発泡成形体の品質も安定しない状態である。
【先行技術文献】
【特許文献】
【０００６】
特許第６７８８４２８号公報
特許第４０５２１９３号公報
特許第４９１２５６７号公報
特開２０２２－１５３３１５号公報
特開２０２３－１４３８５６号公報
特開２０２３－１４７２７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は上記従来の課題を解決するためになされたものであり、その主たる目的は、リサイクル原料を使用した再生発泡性スチレン系樹脂粒子であって、品質が安定しており、成形性に優れた再生発泡性スチレン系樹脂粒子を提供することにある。また、そのような再生発泡性スチレン系樹脂粒子から得られる再生予備発泡スチレン系樹脂粒子を提供することにある。さらに、そのような再生予備発泡スチレン系樹脂粒子から成形される再生スチレン系樹脂発泡成形体を提供することにある。
【課題を解決するための手段】
【０００８】
本発明者は、従来のリサイクル原料を使用した再生発泡性スチレン系樹脂粒子の品質が安定しない原因について検討を行った。
【０００９】
まず、リサイクル原料としての回収したスチレン系樹脂発泡成形体について分析したところ、未使用のバージン原料に比べて、ロットによって品質の違いがあることや、異物（例えば、バージン原料の製造時に使用した添加剤や魚箱や農産箱などの回収品に含まれるたんぱく質）の混入が多いことが判った。
【００１０】
そこで、リサイクル原料の上記品質の違いや上記異物混入と、再生発泡性スチレン系樹脂粒子の品質との関連について、さらに検討を行った。そして、再生発泡性スチレン系樹脂粒子を製造する際に圧入されて含浸された発泡剤が該樹脂粒子中に均一に拡散すべきところ、リサイクル原料の上記品質の違いや上記異物混入のために、発泡剤の均一な拡散が阻害され、品質にバラツキが生じて品質が安定しない再生発泡性スチレン系樹脂粒子が得られてしまう。その結果、得られる再生発泡性スチレン系樹脂粒子から製造する再生予備発泡スチレン系樹脂粒子や再生スチレン系樹脂発泡成形体についても、品質にバラツキが生じ、安定した品質を保てなくなる。
（【００１１】以降は省略されています）

関連特許
