公開番号2025095715
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211955
出願日2023-12-15
発明の名称シャワーヘッド
出願人株式会社KVK
代理人個人,個人
主分類A47K 3/28 20060101AFI20250619BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】インナーカップに対するシャワーフェイスの着脱を繰り返し行うことに伴うインナーカップ又はシャワーフェイスの摩耗を抑制する。

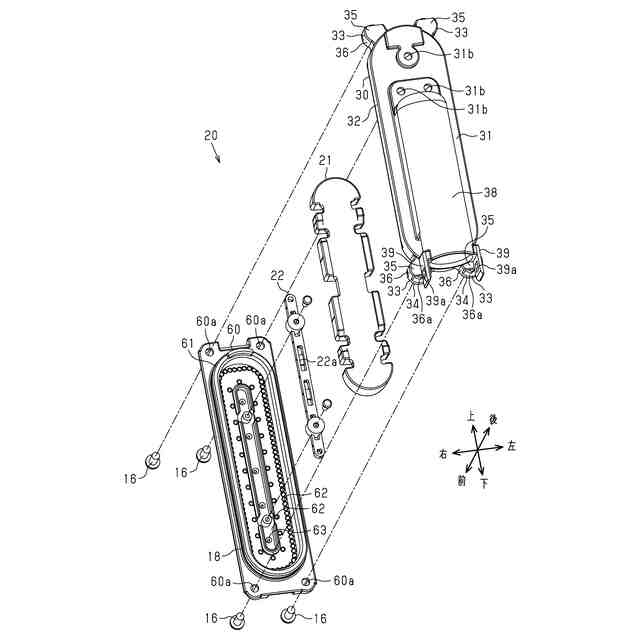

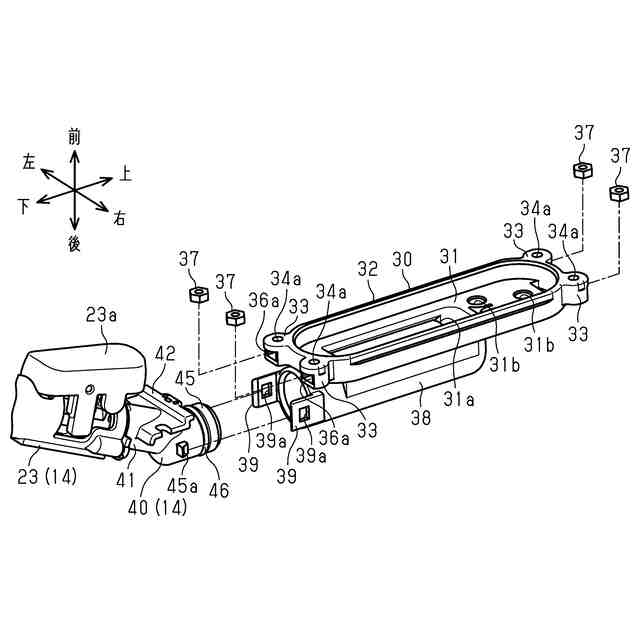

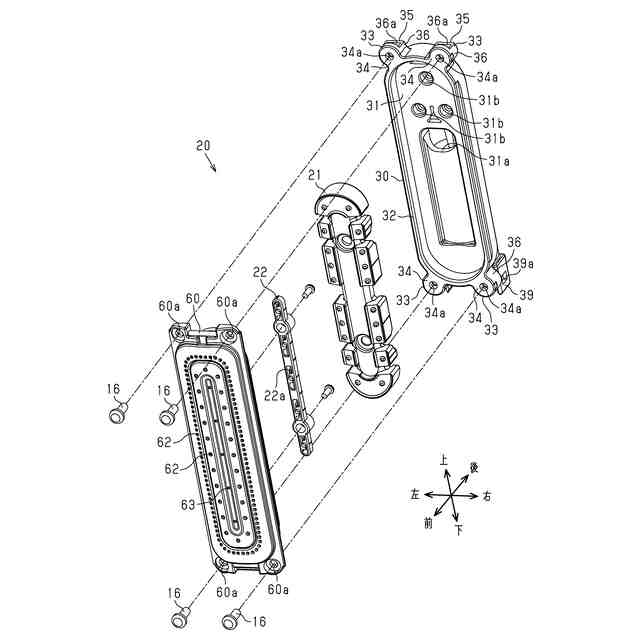

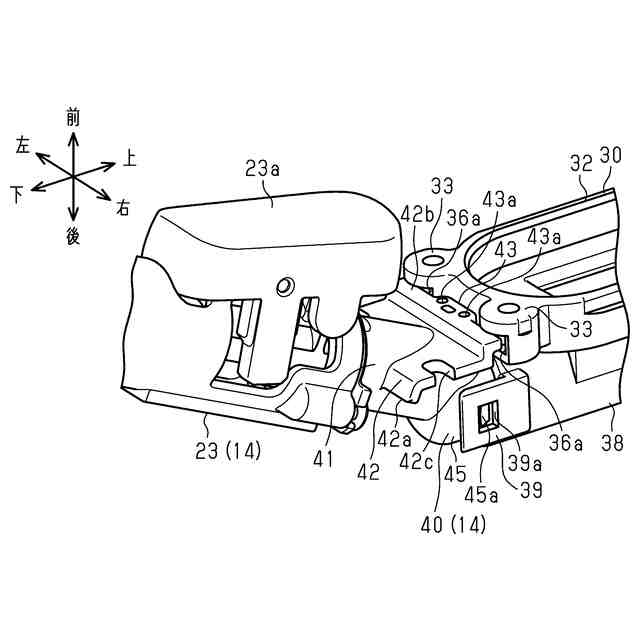

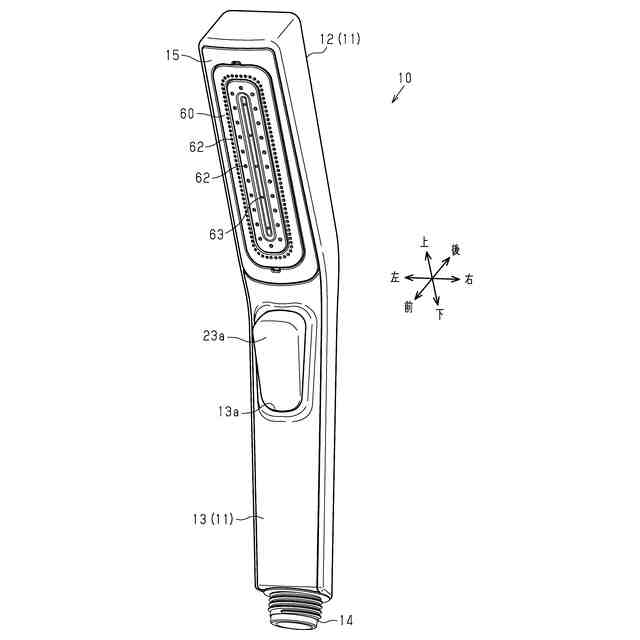

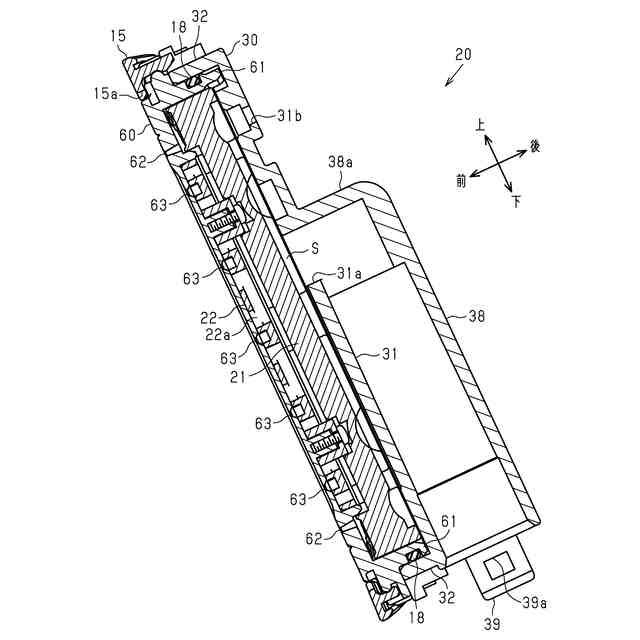

【解決手段】シャワーヘッドは、通水路を構成するインナーカップ30と、インナーカップ30に取り付けられるシャワーフェイスとを備える。インナーカップ30とシャワーフェイスは、ナット37とネジを用いて互いに接続されており、インナーカップ30及びシャワーフェイスのいずれか一方は、ナット37を収容する収容部33を有している。
【選択図】図8
特許請求の範囲【請求項１】
通水路を構成するインナーカップと、前記インナーカップに取り付けられるシャワーフェイスとを備えるシャワーヘッドであって、
前記インナーカップと前記シャワーフェイスは、ナットとネジを用いて互いに接続されており、
前記インナーカップ及び前記シャワーフェイスのいずれか一方は、前記ナットを収容する収容部を有していることを特徴とするシャワーヘッド。
続きを表示（約 420 文字）【請求項２】
前記ナットが前記ネジと螺合される前に前記収容部から脱落しないように、前記収容部を閉鎖する閉鎖部を有する請求項１に記載のシャワーヘッド。
【請求項３】
前記インナーカップに接続される通水部材、及び、ケースを備え、
前記通水部材、及び、前記ケースの少なくとも一方が、前記閉鎖部を有する請求項２に記載のシャワーヘッド。
【請求項４】
前記ケースは、前記通水部材の後方を覆う本体ケースを有し、
前記通水部材は、前記本体ケースに対して固定した状態で取り付けられる固定部を有しており、
前記固定部が、前記閉鎖部を有する請求項３に記載のシャワーヘッド。
【請求項５】
前記収容部に収容された前記ナットの厚さ方向を前記収容部の高さ方向とすると、
前記高さ方向に沿う前記収容部内の空間の寸法は、前記ナットの厚さの１．２倍以上である請求項１に記載のシャワーヘッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャワーヘッドに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、シャワーヘッドについて記載している。
図１６に示すように、シャワーヘッド７０は、散水部７１と、通水路部材７４と、外観部材７５とを備えている。外観部材７５は、前方に位置する第１外観部材７５ａと、後方に位置する第２外観部材７５ｂを備えている。
【０００３】
散水部７１は、散水孔７２ａが多数設けられた円形の散水板７２と、散水板７２から後方に延びる円筒状の外周部７３とを有している。通水路部材７４は、複数のビス取付部分７４ａを有している。第１外観部材７５ａは、複数のビス取付部分７５ａ１を有している。第２外観部材７５ｂは、複数のビス受けボス部７５ｂ１を有している。複数のビス７６が、ビス取付部分７４ａ、７５ａ１を挿通した状態で、ビス受けボス部７５ｂ１に螺合することによって、ビス取付部分７４ａ、７５ａ１とビス受けボス部７５ｂ１は互いに接続される。また、散水部７１は、円筒状の外周部７３を外観部材７５内に嵌め込むことによって外観部材７５に取り付けられる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１１２２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１等のシャワーヘッド７０は、散水部７１と通水路部材７４の接続状態をより強固にすることが求められる場合がある。その場合、例えば、散水部７１と通水路部材７４のいずれか一方にビス取付部分を設けるとともに、いずれか他方にビス受けボス部を設け、両者をビスで接続することが考えられる。
【０００６】
しかし、散水部７１は、シャワーヘッド７０の点検時や清掃時に取り外すため、散水部７１の着脱を繰り返し行うにつれて、ビス受けボス部の摩耗が進行しやすくなる虞があった。
【課題を解決するための手段】
【０００７】
態様１のシャワーヘッドは、通水路を構成するインナーカップと、前記インナーカップに取り付けられるシャワーフェイスとを備えるシャワーヘッドであって、前記インナーカップと前記シャワーフェイスは、ナットとネジを用いて互いに接続されており、前記インナーカップ及び前記シャワーフェイスのいずれか一方は、前記ナットを収容する収容部を有している。
【０００８】
この構成によれば、ナットとネジを用いてインナーカップとシャワーフェイスを接続するため、シャワーフェイスの着脱を繰り返し行っても、インナーカップやシャワーフェイスの摩耗を抑制することができる。また、収容部にナットを収容するという簡単な構成によって、ネジとナットを用いた接続を行うことが可能になるため、シャワーヘッドの製造工程を簡略化することができる。
【０００９】
態様２は、態様１のシャワーヘッドにおいて、前記ナットが前記ネジと螺合される前に前記収容部から脱落しないように、前記収容部を閉鎖する閉鎖部を有する。この構成によれば、閉鎖部を有することによって、収容部に収容されたナットが、ネジと螺合させる前に収容部から脱落することを抑制することができる。
【００１０】
態様３は、態様２のシャワーヘッドにおいて、前記インナーカップに接続される通水部材、及び、ケースを備え、前記通水部材、及び、前記ケースの少なくとも一方が、前記閉鎖部を有する。この構成によれば、通水部材、及び、ケースの少なくとも一方を閉鎖部として利用することができるため、閉鎖部としての部材を別途用意する態様に比べてシャワーヘッドの構成を簡略化することができる。
（【００１１】以降は省略されています）
