特許ウォッチ

公開番号2025095607
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211701
出願日2023-12-15
発明の名称精錬方法および転炉
出願人JFEスチール株式会社
代理人弁理士法人酒井国際特許事務所
主分類C21C 5/48 20060101AFI20250619BHJP(鉄冶金)
要約【課題】底吹羽口が炉底に分散して配置される転炉におけるスロッシングを抑制することができる精錬方法および転炉を提供すること。
【解決手段】本発明に係る精錬方法は、精錬容器の底部に配置された複数のガス吐出羽口から精錬容器内へガスを吹き込む精錬方法であって、式(1)で表される偏心度Oが0.6未満となることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
精錬容器の底部に配置された複数のガス吐出羽口から前記精錬容器内へガスを吹き込む精錬方法であって、
下式（１）で表される偏心度Ｏが０．６未満となる
ことを特徴とする精錬方法。
TIFF
2025095607000010.tif
18
170
ただし、式（１）において、ｎは底吹羽口数、Ｈは精錬容器内の溶融金属の高さ［ｍ］、ｒ
ｉ
は精錬容器の水平断面における底部中心から羽口ｉまでのベクトル［ｍ］、Ｒ
ｉ
は精錬容器の水平断面における底部中心から羽口ｉまでの距離［ｍ］である。
続きを表示（約 630 文字）【請求項２】
前記式（１）で表される前記偏心度Ｏが０．２以上かつ０．６未満である
ことを特徴とする請求項１に記載の精錬方法。
【請求項３】
前記精錬容器は、酸素を上吹きランスから吹き込む機能を備えた転炉に用いられる
ことを特徴とする請求項２に記載の精錬方法。
【請求項４】
精錬容器の底部に配置された複数のガス吐出羽口を備え、複数の前記ガス吐出羽口から前記精錬容器内へガスを吹き込むように構成された転炉であって、
前記ガス吐出羽口は、下式（２）で表される偏心度Ｏが０．６未満となるように前記精錬容器の底部に配置されている
ことを特徴とする転炉。
TIFF
2025095607000011.tif
18
170
ただし、式（２）において、ｎは底吹羽口数、Ｈは精錬容器内の溶融金属の高さ［ｍ］、ｒ
ｉ
は精錬容器の水平断面における底部中心から羽口ｉまでのベクトル［ｍ］、Ｒ
ｉ
は精錬容器の水平断面における底部中心から羽口ｉまでの距離［ｍ］である。
【請求項５】
前記式（２）で表される偏心度が０．２以上かつ０．６未満である
ことを特徴とする請求項４に記載の転炉。
【請求項６】
前記精錬容器の内部に酸素を吹き込む上吹きランスを備えている
ことを特徴とする請求項５に記載の転炉。

発明の詳細な説明【技術分野】
【０００１】
本発明は、精錬方法および転炉に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

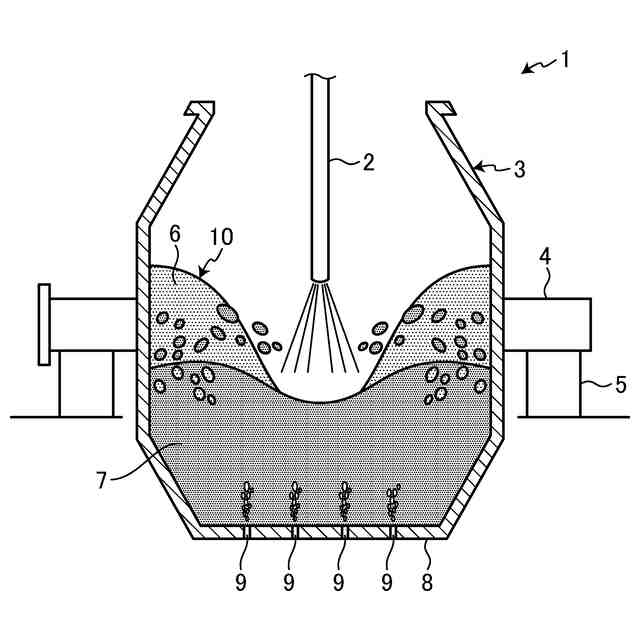

鋼を溶製する転炉では、一般的に酸素もしくはアルゴンや窒素などの不活性ガスを炉底から吹き込み、炉内を攪拌している。例えば溶銑を精錬処理する装置として、上吹ランスと、底部に設けられた複数の底吹羽口とを有する上底吹転炉が用いられている。上底吹転炉では上吹ランスから炉内の溶銑に酸素ガスを吹込むことで溶銑を酸化精錬するとともに、底吹羽口から撹拌用ガス（底吹ガス）を吹込んで溶銑を撹拌することで、スラグ－メタル間での精錬反応を促進させている。吹錬効率化や処理高速化を達成するためには、底吹ガスの流量増加によるスラグ・メタルの攪拌効率の向上も必要となる。
【０００３】
しかしながら、底吹ガスの流量を増加させると炉内の溶湯の揺動が大きくなり、溶湯の飛散が激しくなる。この現象はスロッシングと呼ばれ、飛散した溶湯が上吹きランスや炉口などに付着すると、歩留まりの低減や地金除去のためのロスタイムが発生し、生産性低減に繋がる。
【０００４】
スロッシングを誘発する要因として、底吹ガスの流量の増加以外に底吹羽口の配置が挙げられる。例えば非特許文献１には、底吹羽口の配置に応じて、溶湯の揺動が２種類のタイプ（Ａタイプ、Ｂタイプ）に大別されることが記載されている。Ａタイプは吹き込まれた底吹ガスが浮上する過程で一段となって気液共存域を形成し、Ｕ字管中の液の振動のように左右に揺れることを特徴とする。Ｂタイプは吹き込まれたガスが二つの気液共存域を形成し、それぞれが近寄っては離れる振動を繰り返すことを特徴とする。このとき、Ａタイプの揺動は溶湯の飛散が激しくなることが指摘されている。
【０００５】
また、スロッシングを回避する方法として、例えば特許文献１～特許文献４の方法が挙げられる。特許文献１～３では、スロッシングを抑制するための転炉の底吹羽口の配列が規定されている。特許文献１では底吹羽口を炉体のトラニオン軸に平行に配列させ、トラニオン軸と配列間の距離と配列領域幅を規定している。特許文献２，３，４においても底吹羽口はトラニオン軸に平行に配列されている中で、羽口間の距離や羽口とトラニオン軸との距離などが規定されている。
【先行技術文献】
【特許文献】
【０００６】
特開昭５８－０６１２１２号公報
特開昭５９－１５７２１２号公報
特開平０１－１７４０１４号公報
特開２０１１－１１１６４７号公報
【非特許文献】
【０００７】
加藤嘉英ら、鉄と鋼、ｖｏｌ．６８（１９８２）、ｐ．１６０４
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１～４では羽口群が分散されず列状に配置されているため、底吹羽口から吹き込まれたガス気泡が効率的に溶湯を攪拌できない、という課題が存在する。特許文献１～４に記載の構成は、底吹ガスの流量が大きい底吹転炉を対象としているため、羽口群を列状に配置しても十分高速に精錬反応を起こすことが可能である。これに対して、攪拌動力が底吹転炉よりも劣る上底吹転炉などでは、低流量の底吹ガスで効率よく攪拌を行うため、羽口を炉底に分散させて配置している。
【０００９】
本発明は、上記記課題を解決するためになされたものであって、底吹羽口が炉底に分散して配置される転炉におけるスロッシングを抑制することができる精錬方法および転炉を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明に係る精錬方法は、精錬容器の底部に配置された複数のガス吐出羽口から前記精錬容器内へガスを吹き込む精錬方法であって、下式（１）で表される偏心度Ｏが０．６未満となることを特徴とする。
TIFF
2025095607000002.tif
18
170
ただし、式（１）において、ｎは底吹羽口数、Ｈは精錬容器内の溶融金属の高さ［ｍ］、ｒ
ｉ
は精錬容器の水平断面における底部中心から羽口ｉまでのベクトル［ｍ］、Ｒ
ｉ
は精錬容器の水平断面における底部中心から羽口ｉまでの距離［ｍ］である。
（【００１１】以降は省略されています）
