公開番号2025095440
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211439
出願日2023-12-14
発明の名称電池製造方法
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 10/04 20060101AFI20250619BHJP(基本的電気素子)
要約【課題】内部に流体が充填された袋部材によって外形が構成された複数の拘束具の間の隙間に電池モジュールを円滑に出し入れ可能である電池製造方法を提供する。
【解決手段】複数の電池モジュールを上下方向に並んだ状態で支持可能な第1筐体に設けられた第1搬送機構を利用して、電池モジュールを直線方向に沿って第1筐体の外側へ排出するステップ、内部に流体が充填された袋部材によって外形が構成された複数の拘束具を上下方向に並んだ状態で支持する第2筐体に設けられた第2搬送機構が、第1搬送機構によって移動させられた電池モジュールを、隣り合う拘束具の間の隙間に受け入れながら拘束具に接触させるステップ、第2搬送機構が、電池モジュールを直線方向に沿って隙間から第2筐体の外側へ排出するステップ、及び第1搬送機構が、第2搬送機構によって移動させられた電池モジュールを受け入れるステップ、を有する。
【選択図】図1
特許請求の範囲【請求項１】
複数の電池モジュールを上下方向に並んだ状態で支持可能な第１筐体に設けられた第１搬送機構を利用して、前記電池モジュールを水平な直線方向に沿って前記第１筐体の外側へ排出するステップ、
内部に流体が充填された袋部材によって外形が構成された複数の拘束具を上下方向に並んだ状態で支持する第２筐体に設けられた第２搬送機構が、前記第１搬送機構によって移動させられた前記電池モジュールを、隣り合う前記拘束具の間の隙間に受け入れながら前記拘束具に接触させるステップ、
前記第２搬送機構が、前記電池モジュールを前記直線方向に沿って前記隙間から前記第２筐体の外側へ排出するステップ、及び
前記第１搬送機構が、前記第２搬送機構によって移動させられた前記電池モジュールを受け入れるステップ、
を有する電池製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
下記特許文献１には、上下方向に並ぶと共に内部に流体が充填された袋部材によって外形が構成された複数の拘束具の間の隙間に、電池モジュールを挿入し、各拘束具によって各電池モジュールを拘束しながら各電池モジュールの初期充電を行う電池製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０８５６６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１の電池製造方法は、内部に流体が充填された袋部材によって外形が構成された複数の拘束具の間の隙間に電池モジュールを円滑に出し入れすることに関して改善の余地がある。
【０００５】
本発明は上記事実を考慮し、内部に流体が充填された袋部材によって外形が構成された複数の拘束具の間の隙間に電池モジュールを円滑に出し入れ可能な電池製造方法を得ることを目的とする。
【課題を解決するための手段】
【０００６】
請求項１の電池製造方法は、複数の電池モジュールを上下方向に並んだ状態で支持可能な第１筐体に設けられた第１搬送機構を利用して、前記電池モジュールを水平な直線方向に沿って前記第１筐体の外側へ排出するステップ、内部に流体が充填された袋部材によって外形が構成された複数の拘束具を上下方向に並んだ状態で支持する第２筐体に設けられた第２搬送機構が、前記第１搬送機構によって移動させられた前記電池モジュールを、隣り合う前記拘束具の間の隙間に受け入れながら前記拘束具に接触させるステップ、前記第２搬送機構が、前記電池モジュールを前記直線方向に沿って前記隙間から前記第２筐体の外側へ排出するステップ、及び前記第１搬送機構が、前記第２搬送機構によって移動させられた前記電池モジュールを受け入れるステップ、を有する。
【０００７】
請求項１の電池製造方法は、第１搬送機構を利用して、電池モジュールを水平な直線方向に沿って第１筐体の外側へ排出し、第２筐体に設けられた第２搬送機構が、第１搬送機構によって移動させられた電池モジュールを第２筐体の隙間に受け入れながら、内部に流体が充填された袋部材によって外形が構成された拘束具に接触させる。さらに請求項１の電池製造方法は、第２搬送機構が、電池モジュールを直線方向に沿って隙間から第２筐体の外側へ排出し、第１搬送機構が、第２搬送機構によって移動させられた電池モジュールを受け入れる。従って、請求項１の電池製造方法は、内部に流体が充填された袋部材によって外形が構成された複数の拘束具の間の隙間に電池モジュールを円滑に出し入れ可能である。
【発明の効果】
【０００８】
以上説明したように、本発明に係る電池製造方法は、内部に流体が充填された袋部材によって外形が構成された複数の拘束具の間の隙間に電池モジュールを円滑に出し入れ可能である、という優れた効果を有する。
【図面の簡単な説明】
【０００９】

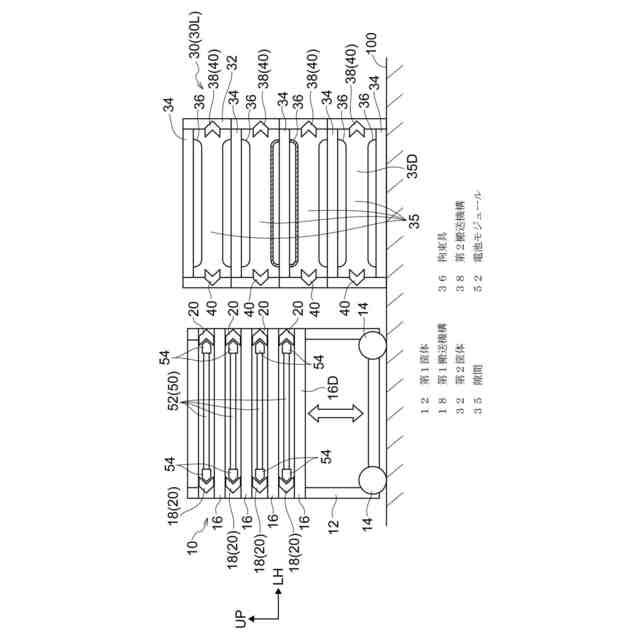

実施形態に係る電池製造方法を実行可能なモジュールマガジン及び電池拘束装置の正面図である。

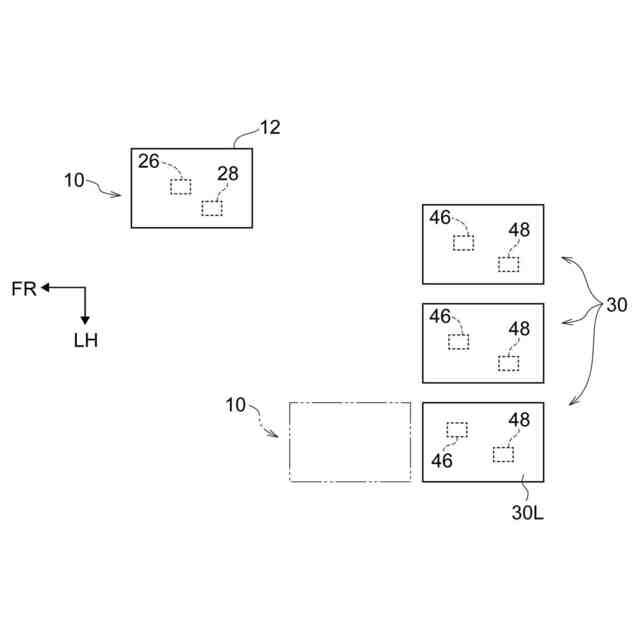

１個のモジュールマガジン及び複数個の電池拘束装置を示す模式的な平面図である。

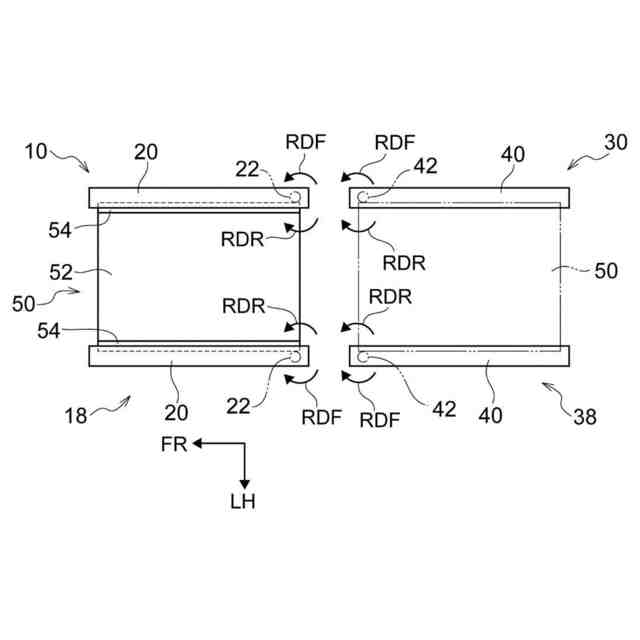

モジュールマガジンの第１搬送機構、電池拘束装置の第２搬送機構、及び電池モジュールユニットの模式的な平面図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しながら、実施形態に係る電池製造方法について説明する。実施形態に係る電池製造方法は、図１に示されたモジュールマガジン１０及び電池拘束装置３０を用いて実施される。まずはモジュールマガジン１０及び電池拘束装置３０について説明する。なお各図面に記載された矢印ＵＰ、矢印ＦＲ及び矢印ＬＨはそれぞれ、上下方向の上側、前後方向の前側、及び左右方向の左側を示している。
（【００１１】以降は省略されています）
