公開番号2025092650
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025056716,2021052893
出願日2025-03-28,2021-03-26
発明の名称遊技機
出願人株式会社三洋物産
代理人個人,個人,個人,個人,個人
主分類A63F 7/02 20060101AFI20250612BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣性が向上された遊技機を提供する。
【解決手段】
特図1用始動入賞装置33aへの入球に基づく第3図柄表示装置42での変動表示の結果が特定の結果となった後、または、特図2用始動入賞装置33bへの入球に基づく第3図柄表示装置42での変動表示の結果が特定の結果となってV入賞口31aに入賞した後、遊技の状態は特別RUSH状態となる。特別RUSH状態は、特図2用始動入賞装置33bへの入球に基づく変動表示の結果が所定回数、所定の結果となってV入賞口31aに入賞した後、通常RUSH状態となる。

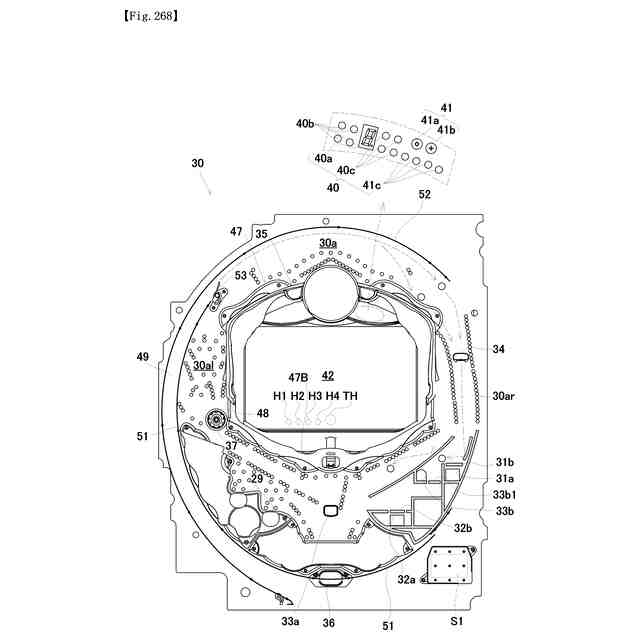

【選択図】図268

特許請求の範囲【請求項１】
遊技に関する表示演出を表示可能な表示手段と、
前記表示演出を所定の表示態様で前記表示手段に表示する制御を行う表示制御手段と、を備える遊技機において、
前記所定の表示態様は、
所定の表示情報が所定の表示期間で表示される第１表示態様と、
前記所定の表示情報が前記所定の表示期間よりも短い表示期間で表示される第２表示態様とを有し、
前記第１表示態様は、遊技者による所定操作によって所定条件が成立されなかった状況下で開始された場合に、前記所定の表示情報が所定の順番で表示される態様であり、
前記第２表示態様は、前記所定操作によって前記所定条件が成立された状況下で開始された場合に、前記所定の表示情報が前記所定の順番と同様の順番で表示される態様であり、
前記遊技機は、少なくとも前記第２表示態様での表示が終了したタイミングにおいて、前記所定操作を行うことが可能に構成されている
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関する。
続きを表示（約 5,300 文字）【背景技術】
【０００２】
従来、この種の遊技機として、例えば、変動表示の結果として所定の当たり結果が発生した後、時短状態、確変状態などの特典を付与するものがある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－４２９３６号公報（第９頁、図４３）
【発明の開示】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような構成を有する従来例の場合には、次のような問題がある。
すなわち、この種の遊技機では、時短状態、確変状態などの特典を付与しても、遊技が単調になり易いため、遊技の興趣性をこれ以上向上させることが難しい、という問題がある。
【０００５】
本発明は、このような事情に鑑みてなされたものであって、遊技の興趣性が向上された遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この発明は、このような目的を達成するために、次のような構成をとる。
すなわち、請求項１に記載の発明は、
遊技に関する表示演出を表示可能な表示手段と、
前記表示演出を所定の表示態様で前記表示手段に表示する制御を行う表示制御手段と、を備える遊技機において、
前記所定の表示態様は、
所定の表示情報が所定の表示期間で表示される第１表示態様と、
前記所定の表示情報が前記所定の表示期間よりも短い表示期間で表示される第２表示態様とを有し、
前記第１表示態様は、遊技者による所定操作によって所定条件が成立されなかった状況下で開始された場合に、前記所定の表示情報が所定の順番で表示される態様であり、
前記第２表示態様は、前記所定操作によって前記所定条件が成立された状況下で開始された場合に、前記所定の表示情報が前記所定の順番と同様の順番で表示される態様であり、
前記遊技機は、少なくとも前記第２表示態様での表示が終了したタイミングにおいて、前記所定操作を行うことが可能に構成されている
ことを特徴とするものである。
【０００７】
［作用・効果］請求項１に記載の発明によれば、遊技の興趣性が向上された遊技機を提供することができる。
【発明の効果】
【０００８】
この発明に係る遊技機によれば、遊技の興趣性が向上された遊技機を提供することができる。
【図面の簡単な説明】
【０００９】

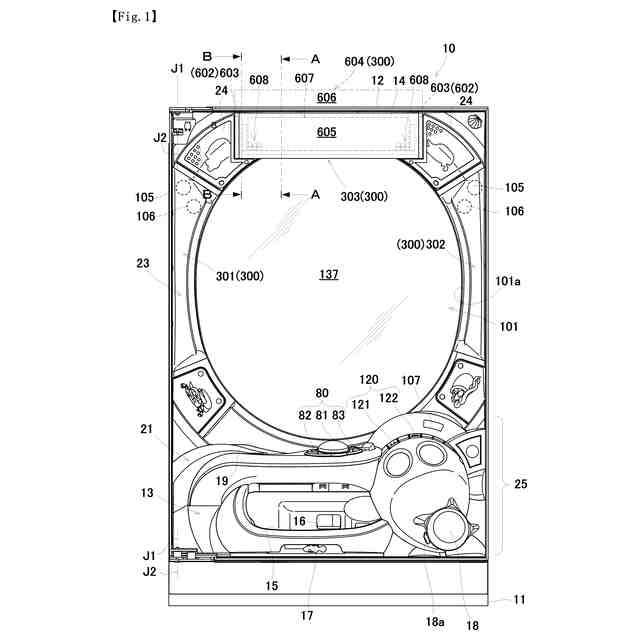

本発明の実施例１のパチンコ機の正面図である。

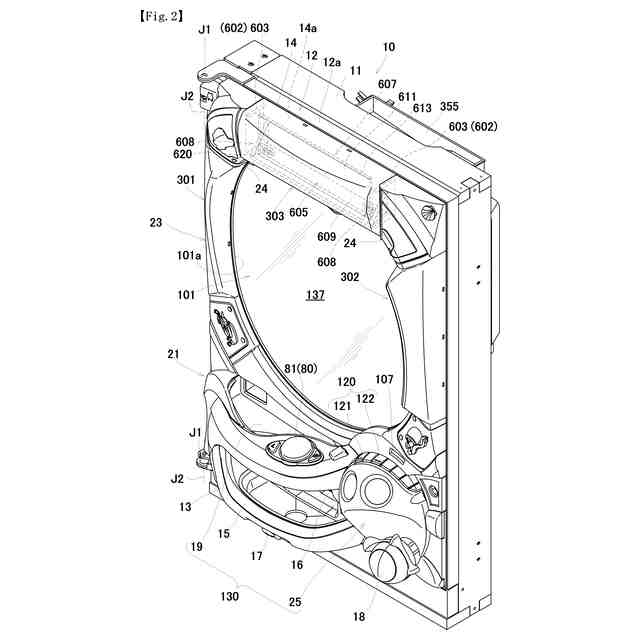

パチンコ機の前方斜視図である。

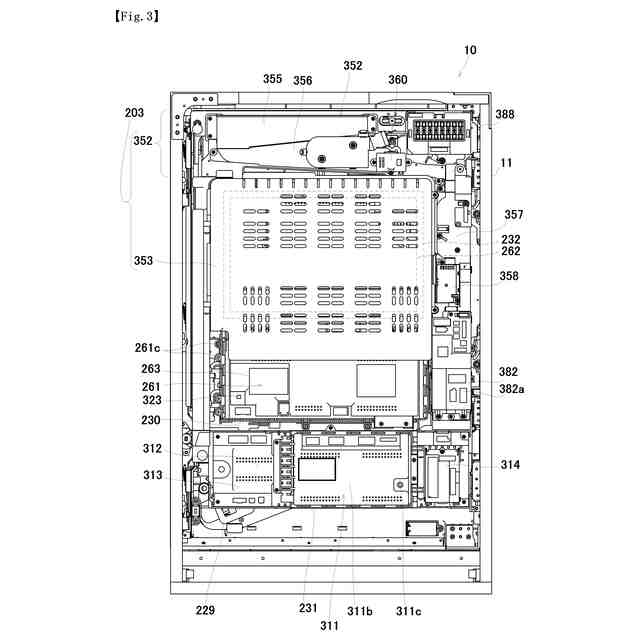

パチンコ機の背面図である。

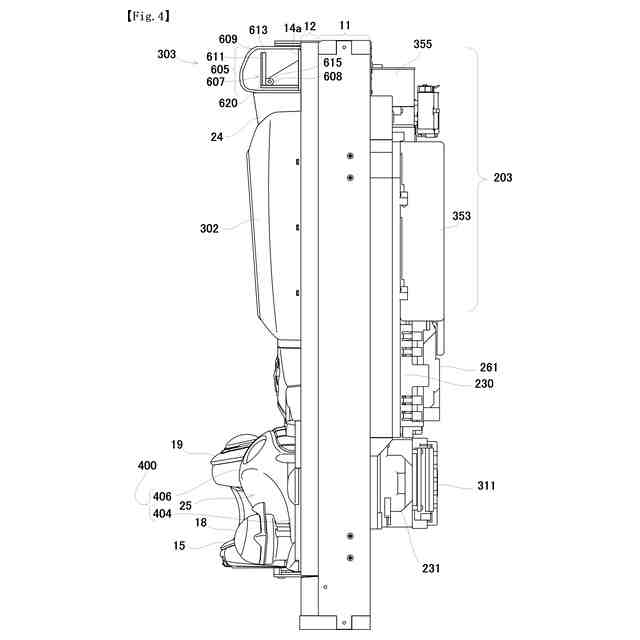

パチンコ機の右側面図であって、電飾カバーが取り付けられた状態を図１のＡＡ断面で示す図である。

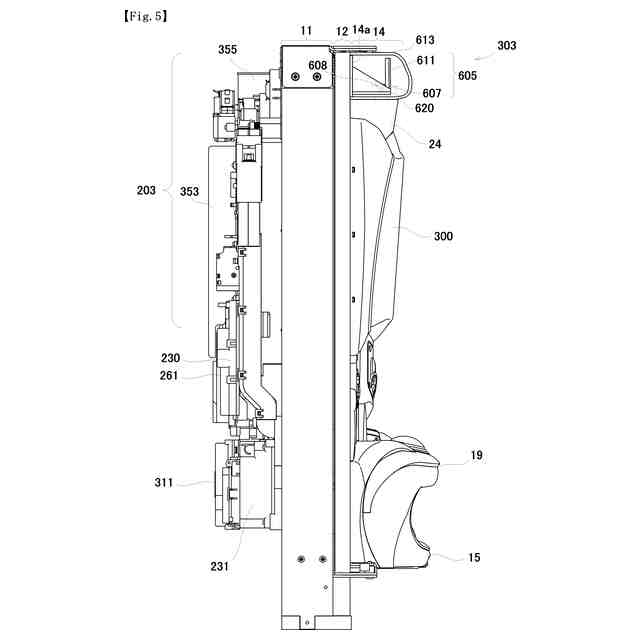

パチンコ機の左側面図であって、電飾カバーが取り付けられた状態を図１のＢＢ断面で示す図である。

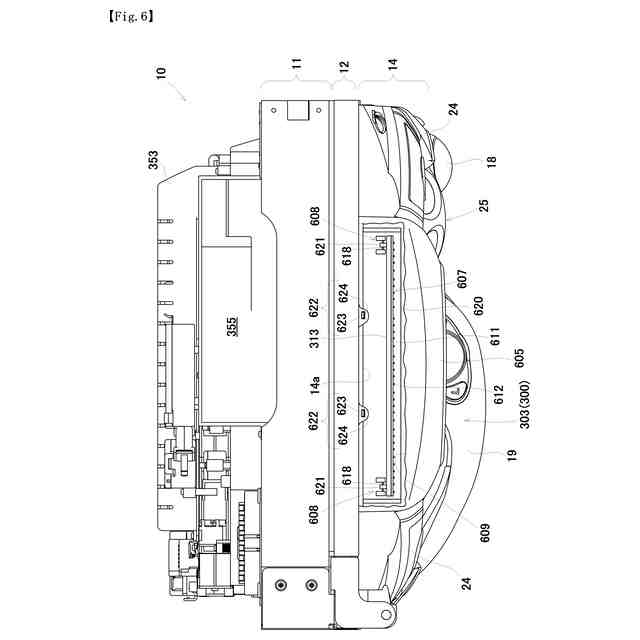

パチンコ機の平面図である。
遊技盤の正面図である。

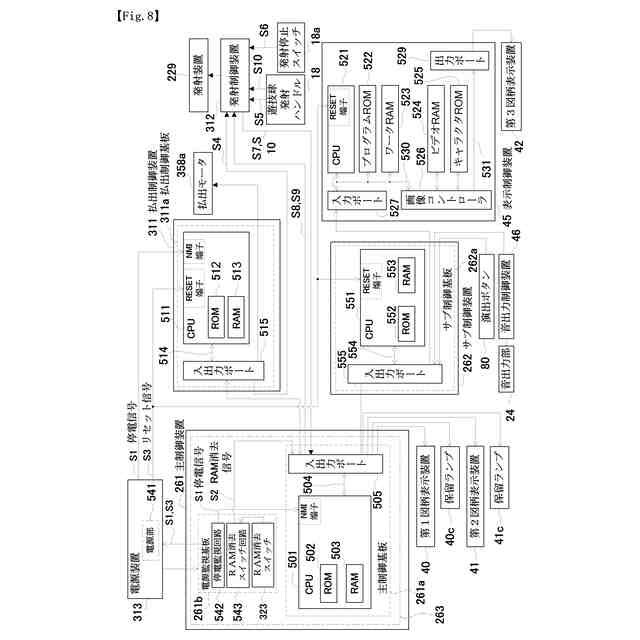

パチンコ機の電気的構成を示すブロック図である。

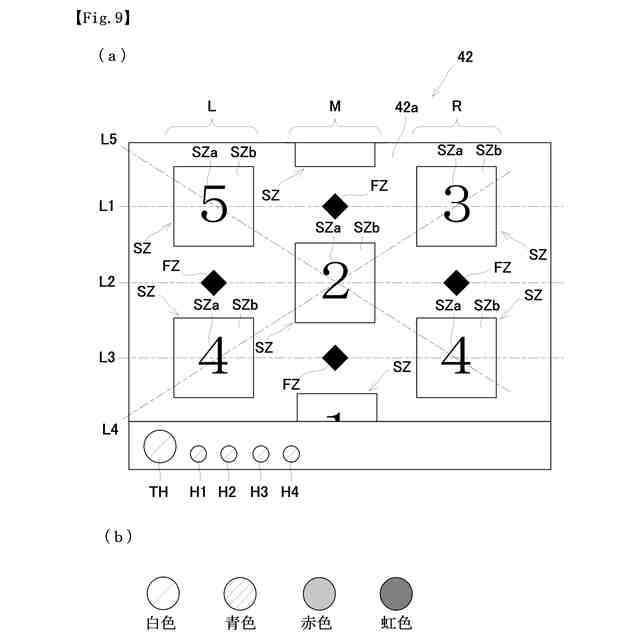

（ａ）は第３図柄表示装置の表示内容を示し、（ｂ）は保留表示を示す説明図である
遊技制御に用いる各種カウンタの概要を示す説明図である。
（ａ）は特図１大当たり抽選用テーブルであり、（ｂ）は特図２用大当たり抽選用テーブルである。
主装飾図柄の変動パターン選択用テーブルである。
（ａ）は大当たりノーマルリーチ，外れノーマルリーチの変動表示演出の例示であり、（ｂ）は大当たりスーパーリーチ，外れスーパーリーチの変動表示演出の例示である。
（ａ）は大当たりスーパーリーチ，外れスーパーリーチの変動表示演出の例示であり、（ｂ）は大当たりスーパーリーチ，外れスーパーリーチの変動表示演出の例示である。
エンディング演出パターン決定用テーブルである。
主制御装置によるメイン処理を示すフローチャートである。
主制御装置による通常処理を示すフローチャートである。
第１図柄変動処理を示すフローチャートである。
変動開始処理を示すフローチャートである。
次回遊技状態設定処理を示すフローチャートである。
大入賞口開閉処理を示すフローチャートである。
右打ちエラー判定処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
始動入賞処理を示すフローチャートである。
先読み用抽選処理を示すフローチャートである。
発射制御処理を示すフローチャートである。
ＮＭＩ割込み処理を示すフローチャートである。
払出制御装置によるメイン処理を示すフローチャートである。
払出制御処理を示すフローチャートである。
賞球制御処理を示すフローチャートである。
貸球制御処理を示すフローチャートである。
サブ制御装置によるメイン処理を示すフローチャートである。
サブ制御装置による通常処理を示すフローチャートである。
サブ制御装置による客待ち演出処理を示すフローチャートである。
サブ制御装置による枠ボタン入力監視・演出処理を示すフローチャートである。
サブ制御装置による決定ボタン入力監視・演出処理を示すフローチャートである。
サブ制御装置による選択ボタン入力監視・演出処理を示すフローチャートである。
サブ制御装置による音編集・出力管理処理を示すフローチャートである。
サブ制御装置による演出実行管理処理を示すフローチャートである。
サブ制御装置による先読み変動パターン指定コマンド受信処理を示すフローチャートである。
サブ制御装置による開閉モード（大当たり）表示設定処理を示すフローチャートである。
サブ制御装置による変動表示態様設定処理を示すフローチャートである。
サブ制御装置による次回遊技状態表示態様設定処理を示すフローチャートである。
サブ制御装置による右打ちエラー報知表示態様設定処理を示すフローチャートである。
表示制御装置の通常処理を示すフローチャートである。
表示制御装置による表示モード等の切り替え処理を示すフローチャートである。
表示制御装置による図柄列変動表示処理を示すフローチャートである。
表示制御装置による特定操作画面表示処理を示すフローチャートである。
表示制御装置による大当たりオープニング・ラウンド表示処理を示すフローチャートである。
表示制御装置による大当たりエンディング表示処理を示すフローチャートである。
表示制御装置による高確率・サポート状態移行表示処理を示すフローチャートである。
表示制御装置による低確率・サポート状態移行表示処理を示すフローチャートである。
表示制御装置による特定操作期間報知処理を示すフローチャートである。
第３図柄表示装置における特定操作期間中の表示態様を説明する図である。
主装飾図柄の高速変動中における特定操作期間中の表示態様を説明する図である。
リーチ成立以降の特定操作期間中の表示態様を説明する図である。
図５６に続くリーチ成立以降の特定操作期間中の表示態様を説明する図である。
高速変動中の特定操作期間中に決定ボタンが押下されたまま放置された場合の表示態様を説明する図である。
高速変動中の特定操作期間中に決定ボタン及び選択ボタンが押下された場合の表示態様を説明する図である。
（ａ）は、実施例２の特図１大当たり抽選用テーブルであり、（ｂ）は特図２用大当たり抽選用テーブルである。
エンディング演出パターン設定用テーブルである。
（ａ）は、実施例３の特図１大当たり抽選用テーブルであり、（ｂ）は特図２用大当たり抽選用テーブルである。
エンディング演出パターン設定用テーブルである。
（ａ１）～（ａ３）は、実施例４における特定操作期間終期近接情報の表示態様を説明する図であり、（ｂ１）～（ｂ３）は、（ａ１）～（ａ３）とは別の表示態様を説明する図である。
（ａ１）～（ａ３）は、実施例５における次遊技状態近接情報の表示態様を説明する図であり、（ｂ１）～（ｂ３）は、（ａ１）～（ａ３）とは別の表示態様を説明する図である。
（ａ）～（ｅ）は、実施例６の次遊技状態近接情報の表示態様を説明する図である。
（ａ）～（ｆ）は、実施例７の次遊技状態近接情報の表示態様を説明する図である。
（ａ）～（ｆ）は、実施例８の次遊技状態近接情報の表示態様を説明する図である。
実施例９の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１０の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１１の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１２の大当たりラウンド遊技中の特定操作期間の表示態様を説明する図である。
実施例１３のリーチ表示演出中の特定操作期間の表示態様を説明する図である。
実施例１４のリーチ表示演出中の特定操作期間の表示態様を説明する図である。
実施例１５の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１６の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１７の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１８の大当たりラウンド遊技の終了時以降の特定操作期間の表示態様を説明する図である。
実施例１９のリーチ表示演出中の特定操作期間の表示態様を説明する図である。
リーチ表示演出中の特定操作期間における図７９とは別の表示態様を説明する図である。
（ａ）は実施例２０における特図１大当たり抽選用テーブルであり、（ｂ）は特図２大当たり抽選用テーブルである。
実施例２０の特図１主装飾図柄変動パターン選択用テーブルである。
実施例２０のエンディング演出パターン決定用テーブルである。
リーチ表示演出から大当たりラウンド表示演出までの表示態様を説明する図である。
実施例２１の表示制御装置４５による補助演出決定処理を説明するフローチャートである。
（ａ）は、表示制御装置４５による一発告知抽選処理を説明するフローチャートであり、（ｂ）は、表示制御装置４５による一発告知表示処理を説明するフローチャートである。
（ａ）（ｂ）は、エンディング演出パターン決定テーブルを説明する図である。
リーチ表示演出から大当たりエンディング表示演出までの表示態様を説明する図である。
実施例２２におけるエンディング演出パターン決定用テーブルを説明する図である。
大当たりエンディング表示演出の別の表示態様を説明する図である
図１とは異なるサイズの電飾カバーが取り付けられた状態の実施例２３のパチンコ機の正面図である。
図９１に示すパチンコ機の右側面図であって、異なるサイズの電飾カバーが取り付けられた状態をＣＣ断面で示す図である。
図９１に示すパチンコ機の左側面図であって、異なるサイズの電飾カバーが取り付けられた状態をＤＤ断面で示す図である。
（ａ）（ｂ）は異なるサイズの電飾カバーが取り付けられる際の発光領域の調整を説明する図である。
（ａ）（ｂ）は実施例２４における発光領域の調整を説明する図である。
実施例２５のパチンコ機の正面図である。
図９６に示すパチンコ機の左側面図であって、電飾カバーが取り付けられた状態をＥＥ断面で示す図である。
異なるサイズの電飾カバーが取り付けられた状態のパチンコ機の正面図である。
図９８に示すパチンコ機の左側面図であって、異なるサイズの電飾カバーが取り付けられた状態をＦＦ断面で示す図である。
（ａ）（ｂ）は異なるサイズの電飾カバーが取り付けられる際の発光領域の調整を説明する図である。
【発明を実施するための形態】
【００１０】
本明細書は、次のような遊技機に係る発明と発明が解決しようとする課題についても開示している。
（【００１１】以降は省略されています）
