公開番号2025092598
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025054127,2024111313
出願日2025-03-27,2021-09-09
発明の名称アイドル及び非アクティブ状態でのマルチキャストブロードキャストサービス連続性を保持するためのシステムと方法
出願人トヨタ自動車株式会社
代理人弁理士法人秀和特許事務所
主分類H04W 36/30 20090101AFI20250612BHJP(電気通信技術)
要約【課題】アイドル及び非アクティブ状態でのMBSサービス連続性を保持する。
【解決手段】方法は、RRC非アクティブ状態またはRRCアイドル状態における隣接セルの測定に用いる第1の情報を含むシステム情報を受信するステップと、第1の情報に基づいて隣接セルの測定を行い、セル再選択を行うステップと、MBSサービスが隣接セルにおいて提供されるか否かを示す第2の情報を受信するステップと、隣接セルでMBSサービスが提供される周波数を示す情報であって、第2の情報とは異なる第3の情報を取得するステップと、第3の情報に基づいて、RRC非アクティブ状態またはRRCアイドル状態のまま、セル再選択されたターゲットセルを介してMBSサービスに関連付けられているデータを受信するステップと、を含む。
【選択図】図18
特許請求の範囲【請求項１】
無線リソース制御（ＲＲＣ）非アクティブ状態とＲＲＣアイドル状態のうちの少なくとも１つの状態で、１つ又は複数のマルチキャストブロードキャストサービス（ＭＢＳ）サービスを受けているユーザ端末（ＵＥ）におけるセル再選択時の前記ＭＢＳサービスの連続性を保持するための、前記ＵＥの処理方法であって、
前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態における隣接セルの測定に用いる第１の情報を含むシステム情報を受信するステップと、
前記第１の情報に基づいて前記隣接セルの測定を行い、セル再選択を行うステップと、
前記ＭＢＳサービスが前記隣接セルにおいて提供されるか否かを示す第２の情報を受信するステップと、
前記隣接セルで前記ＭＢＳサービスが提供される周波数を示す情報であって、前記第２の情報とは異なる第３の情報を取得するステップと、
前記第３の情報に基づいて、前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態のまま、前記セル再選択されたターゲットセルを介して前記ＭＢＳサービスに関連付けられているデータを受信するステップと、
を含む方法。
続きを表示（約 1,300 文字）【請求項２】
前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態における前記ＭＢＳサービスのためのモビリティに関するのレベルは、前記ＭＢＳサービスごと及び／又は前記ＵＥごとに設定可能である、
請求項１に記載の方法。
【請求項３】
前記システム情報はシステム情報ブロック（ＳＩＢ）メッセージである、
請求項１に記載の方法。
【請求項４】
前記第１の情報は、１つ又は複数の閾値、測定のためのキャリア周波数、周波数帯域リスト、ビーム関係の測定パラメータ、測定持続時間、測定セルのリスト、及びセル測定導出のための同期信号ブロック（ＳＳＢｓ）の数のうちの少なくとも１つを含む、
請求項１に記載の方法。
【請求項５】
前記隣接セルの測定は、１つ又は複数の同期信号ブロック（ＳＳＢｓ）を測定し、１つ又は複数のＳＳＢｓの受信信号強度を１つ又は複数の閾値と比較することを含む、
請求項１に記載の方法。
【請求項６】
前記第３の情報は、ＭＢＳサービスに関連付けられる帯域幅部分識別子、制御リソースセット、及びヌメロロジーを含む、
請求項１に記載の方法。
【請求項７】
前記１つ又は複数のＭＢＳサービスのうちのあるＭＢＳサービスに関連付けられるマルチキャストブロードキャストサービス（ＭＢＳ）ベアラに関連付けられるサービスの品質（ＱｏＳ）は、そのＭＢＳベアラに関するサービス連続性要求のレベルを示す、
請求項１に記載の方法。
【請求項８】
無線リソース制御（ＲＲＣ）非アクティブ状態とＲＲＣアイドル状態のうちの少なくとも１つの状態で、１つ又は複数のマルチキャストブロードキャストサービス（ＭＢＳ）サービスを受けているユーザ端末（ＵＥ）におけるセル再選択時の前記ＭＢＳサービスの連続性を保持するための、前記ＵＥと接続されるネットワーク装置の処理方法であって、
前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態の前記ＵＥが隣接セルの測定に用いる第１の情報を含むシステム情報を送信するステップと、
前記ＭＢＳサービスが前記隣接セルにおいて提供されるか否かを示す第２の情報を送信するステップと、
前記隣接セルで前記ＭＢＳサービスが提供される周波数を示す情報であって、前記第２の情報とは異なる第３の情報を送信するステップと、
前記第３の情報に基づいて、前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態の前記ＵＥによって前記セル再選択されたターゲットセルを介してＭＢＳサービスに関連付けられているデータを送信するステップと、
を含む方法。
【請求項９】
前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態における前記ＭＢＳサービスのためのモビリティに関するレベルは、前記ＭＢＳサービスごと及び／又は前記ＵＥごとに設定可能である、
請求項８に記載の方法。
【請求項１０】
前記第１の情報はシステム情報ブロック（ＳＩＢ）メッセージに含まれる、
請求項８に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示はサービス連続性を保持する方法に関する。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
一般に、コンピューティングデバイスと通信ネットワークは情報交換に利用できる。一般的な用途において、コンピューティングデバイスは通信ネットワークを介して他のコンピューティングデバイスにデータを要求し／そこに送信できる。より具体的には、コンピューティングデバイスは無線通信ネットワークを利用して情報を交換し、又は通信チャネルを確立し得る。
【０００３】
無線通信ネットワークは、無線通信ネットワークにアクセスするためのコンポーネントを含むか、それにアクセスする様々な種類のデバイスを含むことができる。このようなデバイスは、無線通信ネットワークを利用して、無線通信ネットワークにアクセスできる他のデバイスとの相互作用を容易にするか、又は無線通信ネットワークを通じた他の通信ネットワークを利用するデバイスとの相互作用を容易にすることができる。
【発明の概要】
【課題を解決するための手段】
【０００４】
本発明の実施形態の１つは、サービス連続性を保持する方法である。この方法は、無線リソース制御（ＲＲＣ）非アクティブ状態とＲＲＣアイドル状態のうちの少なくとも１つの状態で、１つ又は複数のマルチキャストブロードキャストサービス（ＭＢＳ）サービスを受けているユーザ端末（ＵＥ）におけるセル再選択時の前記ＭＢＳサービスの連続性を保持するための、前記ＵＥの処理方法である。この方法は、前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態における隣接セルの測定に用いる第１の情報を含むシステム情報を受信するステップと、前記第１の情報に基づいて前記隣接セルの測定を行い、セル再選択を行うステップと、前記ＭＢＳサービスが前記隣接セルにおいて提供されるか否かを示す第２の情報を受信するステップと、前記隣接セルで前記ＭＢＳサービスが提供される周波数を示す情報であって、前記第２の情報とは異なる第３の情報を取得するステップと、前記第３の情報に基づいて、前記ＲＲＣ非アクティブ状態または前記ＲＲＣアイドル状態のまま、前記セル再選択されたターゲットセルを介して前記ＭＢＳサービスに関連付けられているデータを受信するステップと、を含む。
【図面の簡単な説明】
【０００５】
本開示の１つ又は複数の例示的実施形態の幾つかの態様による移動体通信システムの例を示す。
図２Ａ－２Ｂは、本開示の１つ又は複数の例示的実施形態の幾つかの態様による、それぞれユーザプレーン及び制御プレーンに関する無線プロトコルスタックの例を示す。
図３Ａ－３Ｃは、本開示の１つ又は複数の例示的実施形態の幾つかの態様による、それぞれダウンリンク、アップリンク、サイドリンクの論理チャネルとトランスポートチャネルとの間の例示的なマッピングを示す。
図４Ａ－４Ｃは、本開示の１つ又は複数の例示的実施形態の幾つかの態様による、それぞれダウンリンク、アップリンク、サイドリンクのトランスポートチャネルと物理チャネルとの間の例示的なマッピングを示す。

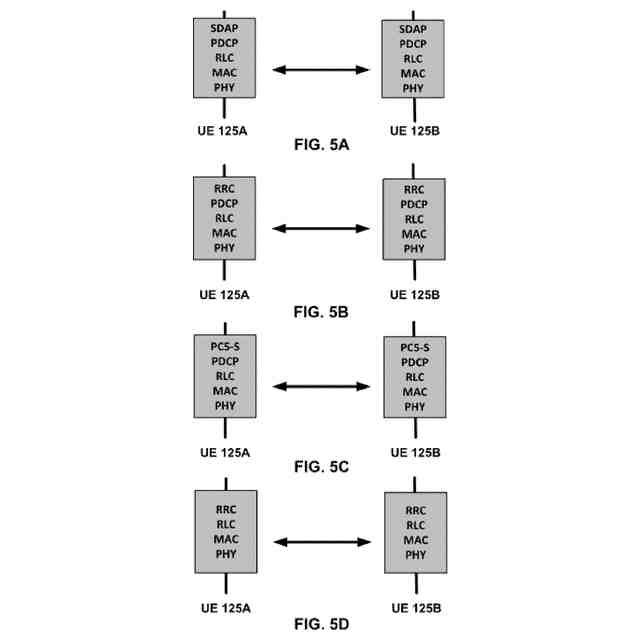

図５Ａ－５Ｄは、本開示の１つ又は複数の例示的実施形態の幾つかの態様によるＮＲサイドリンク通信のための無線プロトコルスタックの例を示す。

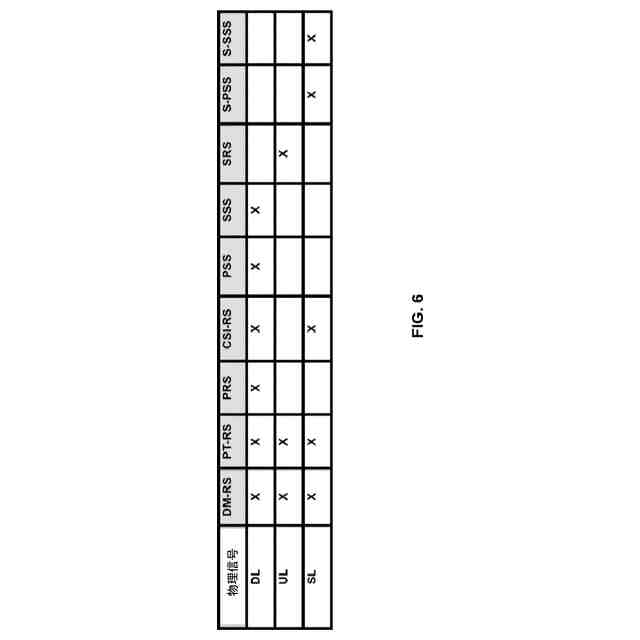

本開示の１つ又は複数の例示的実施形態の幾つかの態様によるダウンリンク、アップリンク、サイドリンクの例示的な物理信号を示す。

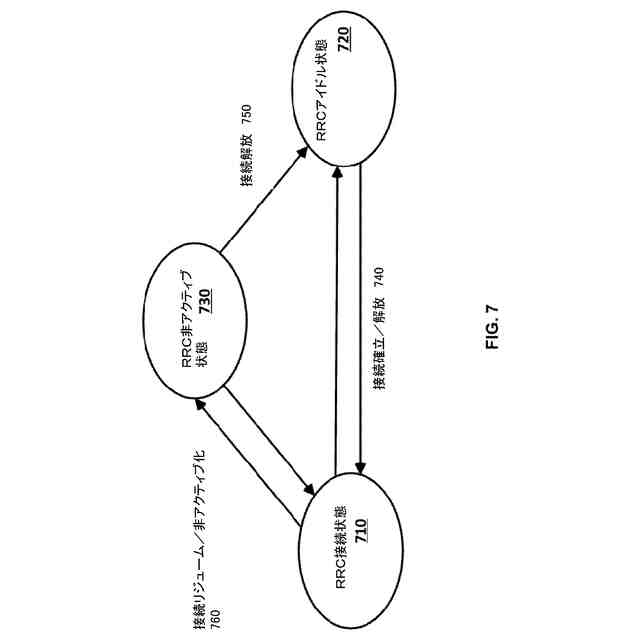

本開示の１つ又は複数の例示的実施形態の幾つかの態様による無線リソース制御（ＲＲＣ：ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ）の状態と異なるＲＲＣ状態間の遷移の例を示す。

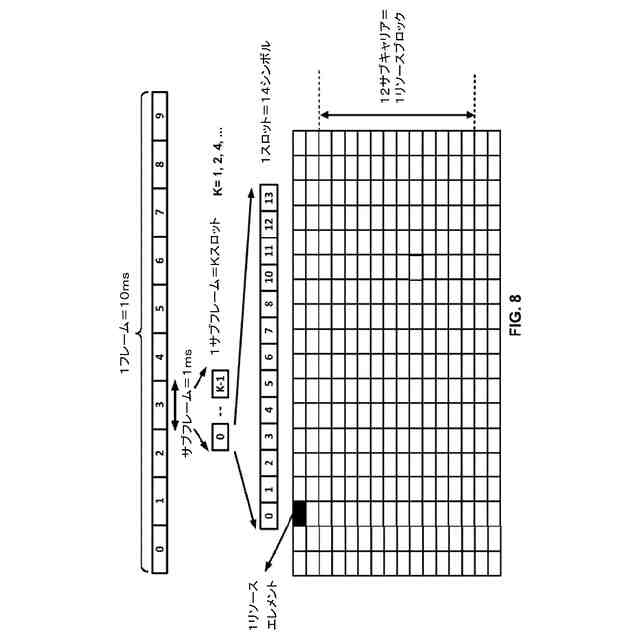

本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なフレーム構造と物理リソースを示す。

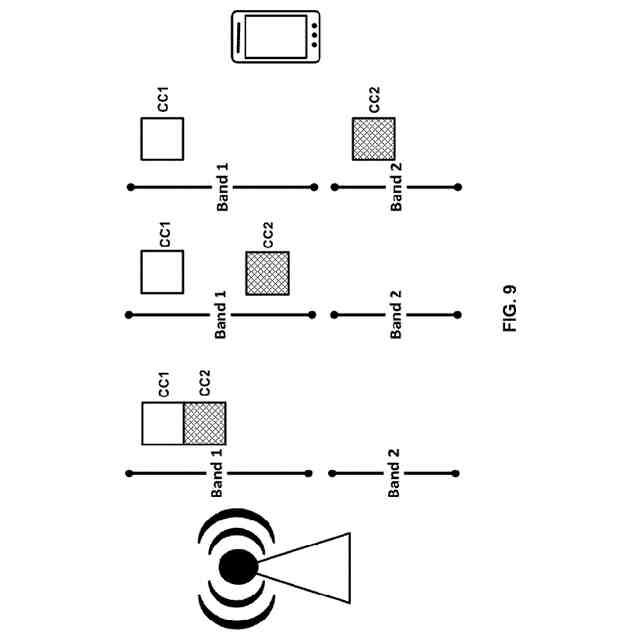

本開示の１つ又は複数の例示的実施形態の幾つかの態様による異なるキャリアアグリゲーションシナリオの例示的なコンポーネントキャリアの構成を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的な帯域幅部分の構成と切り替えを示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的な４段階衝突型及び非衝突型ランダムアクセスプロセスを示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的な２段階衝突型及び非衝突型ランダムアクセスプロセスを示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による同期信号／物理ブロードキャストチャネル（ＰＢＣＨ）ブロック（ＳＳＢ）の例示的な時間－周波数構造を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なＳＳＢバースト送信を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による送信及び／又は受信のためのユーザ端末及び基地局の例示的なコンポーネントを示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なＲＲＣ再開手順を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なＲＲＣ再開手順を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なＲＲＣ再開手順を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なＲＲＣ再開手順を示す。
本開示の１つ又は複数の例示的実施形態の幾つかの態様による例示的なＲＲＣ再開手順を示す。
ＲＲＣ非アクティブ及び／又はＲＲＣアイドル状態でのサービス連続性のための例示的プロセスを示す。
ＲＲＣ非アクティブ及び／又はＲＲＣアイドル状態でのサービス連続性のための例示的プロセスを示す。
ＲＲＣ非アクティブ及び／又はＲＲＣアイドル状態でのサービス連続性のための例示的プロセスを示す。
【発明を実施するための形態】
【０００６】

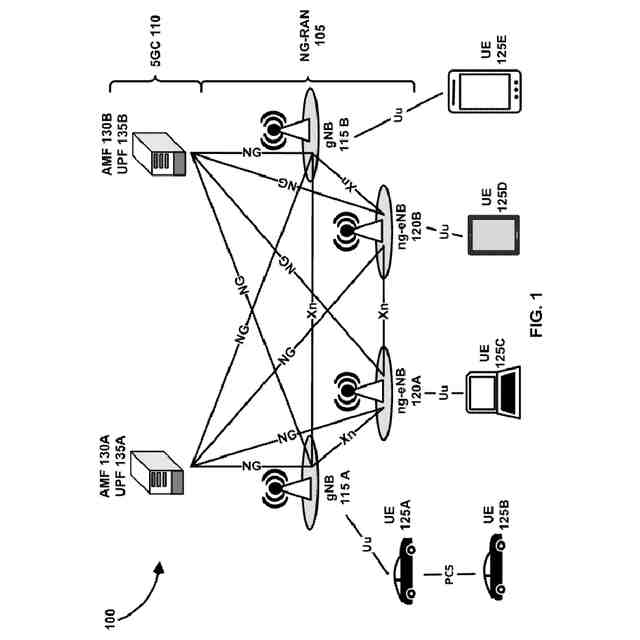

図１は、本開示の１つ又は複数の例示的実施形態の幾つかの態様による移動体通信システム１００の例を示す。移動体通信システム１００は、移動体通信事業者（ＭＮＯ：ＭｏｂｉｌｅＮｅｔｗｏｒｋＯｐｅｒａｔｏｒ）、民間ネットワーク事業者、マルチプルシステムオペレータ（ＭＳＯ）、ＩｎｔｅｒｎｅｔｏｆＴｈｉｎｇｓ（ＩＯＴ）ネットワーク事業者等の無線通信システム事業者により運営され得て、音声、データ（例えば、無線インタネットアクセス）、メッセージ送信、車車間／路車間（Ｖ２Ｘ：ＶｅｈｉｃｌｅｔｏＥｖｅｒｙｔｈｉｎｇ）通信サービス等の自動車運転通信サービス、安全サービス、ミッションクリティカルサービス、ＩｏＴ、インダストリアルＩＯＴ（ＩＩＯＴ）等の住居、商業、又は産業環境でのサービス等のサービスを提供し得る。
【０００７】
移動体通信システム１００では、レイテンシ、信頼性、スループット等の点の要求事項が異なる様々な種類の応用が可能であり得る。対応可能な応用の例としては、高速大容量（ｅｎｈａｎｃｅｄＭｏｂｉｌｅＢｒｏａｄｂａｎｄ）（ｅＭＢＢ）、超高信頼低遅延通信（Ｕｌｔｒａ－ＲｅｌｉａｂｌｅＬｏｗ－ＬａｔｅｎｃｙＣｏｍｍｕｎｉｃａｔｉｏｎｓ）（ＵＲＬＬＣ）及び大規模マシンタイプ通信（ｍａｓｓｉｖｅＭａｃｈｉｎｅＴｙｐｅＣｏｍｍｕｎｉｃａｔｉｏｎ）（ｍＭＴＣ）が含まれる。ｅＭＢＢは、ピークデータレートが高く、またセル端ユーザについては適正なレートの安定な接続をサポートし得る。ＵＲＬＬＣはレイテンシ及び信頼性に関する要求事項が厳しく、データレートに関する要求事項は適度な応用をサポートし得る。例示的なｍＭＴＣ応用には、散発的にしかアクティブとならず、小さいデータペイロードのみ送信する無数のＩｏＴデバイスのネットワークが含まれる。
【０００８】
移動体通信システム１００は、無線アクセスネットワーク（ＲＡＮ：ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ）部分とコアネットワーク部分を含みうる。図１に示される例は、ＲＡＮとコアネットワークの例としてそれぞれ次世代ＲＡＮ（ＮＧ－ＲＡＮ）１０５と５Ｇコアネットワーク（５ｇ－ＣＮ）１１０を図示している。ＲＡＮ及びコアネットワークの他の例も、本開示の範囲から逸脱せずに実装され得る。ＲＡＮの他の例としては、ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（ＥＵＴＲＡＮ）、ＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌ
ＲａｄｉｏＡｃｃｅｓｓＮｅｔｗｏｒｋ（ＵＴＲＡＮ）等が含まれる。コアネットワークの他の例としては、ＥｖｏｌｖｅｄＰａｃｋｅｔＣｏｒｅ（ＥＰＣ）、ＵＭＴＳＣｏｒｅＮｅｔｗｏｒｋ（ＵＣＮ）等が含まれる。ＲＡＮはＲａｄｉｏＡｃｃｅｓｓＴｅｃｈｎｏｌｏｇｙ（ＲＡＴ）を実装し、ユーザ端末（ＵＥｓ）１２５とコアネットワークとの間にある。このようなＲＡＴｓには、ＮｅｗＲａｄｉｏ（ＮＲ）、ＥｖｏｌｖｅｄＵｎｉｖｅｒｓａｌＴｅｒｒｅｓｔｒｉａｌＲａｄｉｏＡｃｃｅｓｓ（ＥＵＴＲＡ）とも呼ばれるＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ（ＬＴＥ）、ＵｎｉｖｅｒｓａｌＭｏｂｉｌｅＴｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎＳｙｓｔｅｍ（ＵＭＴＳ）等が含まれる。例示的な移動体通信システム１００のＲＡＴはＮＲであり得る。コアネットワークはＲＡＮと１つ又は複数の外部ネットワーク（例えば、データネットワーク）との間にあり、モビリティ管理、認証、セッション管理の、ベアラ設定、異なるＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅｓ）のアプリケーション等の機能を担当する。ＵＥ１２５とＲＡＮ（例えば、ＮＧ－ＲＡＮ１０５）との間の機能層は、アクセス層（ＡＳ：ＡｃｃｅｓｓＳｔｒａｔｕｍ）と呼ばれ得て、ＵＥ１２５とコアネットワーク（例えば、５Ｇ－ＣＮ１１０）との間の機能層は非アクセス層（ＮＡＳ：Ｎｏｎ－ａｃｃｅｓｓＳｔｒａｔｕｍ）と呼ばれ得る。
【０００９】
ＵＥｓ１２５は、ＲＡＮ内の１つの又は複数のノード、１つ又は複数の中継ノード、又は１つ又は複数のその他のＵＥｓ等との通信のための無線送信及び受信方法を含みうる。ＵＥの例としては、スマートフォン、タブレット、ラップトップ、コンピュータ、車載無線送信及び／又は受信ユニット、Ｖ２Ｘ又は車車間（Ｖ２Ｖ）デバイス、無線センサ、ＩｏＴデバイス、ＩＩＯＴデバイス等が含まれるが、これらに限定されない。ＵＥには他の名称も使用され得て、これは例えば移動局（ＭＳ：ＭｏｂｉｌｅＳｔａｔｉｏｎ）、端末機器、端末ノード、クライアントデバイス、モバイルデバイス等である。さらにまた、ＵＥｓ１２５は、自動車等の他の機器に組み込まれて、本明細書に記載されているようなＲＡＮ内のノードとの無線通信機能を提供するコンポーネント又はサブコンポーネントも含み得る。このような他の機器は、その他の機能性又は、無線通信に加えて複数の機能性を有し得る。
【００１０】
ＲＡＮは、ＵＥｓと通信するためのノード（例えば、基地局）を含み得る。例えば、移動体通信システム１００のＮＧ－ＲＡＮ１０５は、ＵＥｓ１２５との通信のためのノ
ードを含み得る。ＲＡＮノードは、例えばＲＡＮのために使用されるＲＡＴに応じて様々な名称が使用され得る。ＲＡＮノードは、ＵＭＴＳＲＡＴを使用したＲＡＮではＮｏｄｅ－Ｂ（ＮＢ）と呼ばれ得る。ＲＡＮノードは、ＬＴＥ／ＥＵＴＲＡＲＡＴを使用するＲＡＮでは進化型ＮｏｄｅＢと呼ばれ得る。図１の移動体通信システム１００の実例の場合、ＮＧ－ＲＡＮ１０５のノードは次世代ＮｏｄｅＢ（ｇＮＢ）１１５又は次世代進化型ＮｏｄｅＢ（ｎｇ－ｅＮＢ）１２０の何れかであり得る。本明細書中、基地局、ＲＡＮノード、ｇＮＢ、ｎｇ－ｅＮＢという用語は互換的に使用されているかもしれない。例示的に、通信ネットワークは地理的エリアの集合として特徴付けられ得て、これはセルと呼ばれ、論理的に連続的に組織化される。セルは、個々のセルが複数のＵＥｓとのワイヤレス通信を確立する１つの又は複数の基地局に関連付けられ得るような方法で組織化される。基地局は個々のセル内に物理的に位置付けられて、そのセルから送信されたワイヤレス無線信号は同じく物理的にそのセル内にあるＵＥｓにより受信され得る。他の実施形態では、基地局は物理セルの外に位置付けられ得て、そのセル内のＵＥｓにワイヤレス信号を送信するように構成され得る。幾つかの実施形態において、個々のＵＥｓは、信号化カバレッジの重複によって、隣接するセル間で送信される信号を受信でき得る。したがって、標的セル又は既存のセルからの通信への言及は、そのセルに属する１つ又は複数の基地局とＵＥ１２５との間の接続を指すことができる。
（【００１１】以降は省略されています）
