公開番号2025092556
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2025051791,2024035231
出願日2025-03-26,2020-08-26
発明の名称レジデュアルコーディングに対する画像デコード方法及びその装置
出願人エルジーエレクトロニクスインコーポレイティド,LG ELECTRONICS INC.
代理人個人,個人,個人,個人,個人
主分類H04N 19/70 20140101AFI20250612BHJP(電気通信技術)
要約【課題】本発明は、デコード装置により実行される画像デコード方法に係る。
【解決手段】本文書に係るデコード装置により実行される画像デコード方法は、ビットストリームを介して予測モード情報、及びレジデュアル情報を含む画像情報を獲得するステップと、前記予測モード情報に基づいて現在ブロックの予測モードを導出するステップと、前記予測モードに基づいて予測サンプルを導出するステップと、前記現在ブロック内の現在レジデュアル係数に対するレジデュアルシンタックスエレメント等に基づいて前記現在レジデュアル係数を導出するステップと、前記現在レジデュアル係数に基づいてレジデュアルサンプルを導出するステップと、前記予測サンプル及び前記レジデュアルサンプルに基づいて前記現在ブロックの復元サンプルを導出するステップと、を含むことを特徴とする。

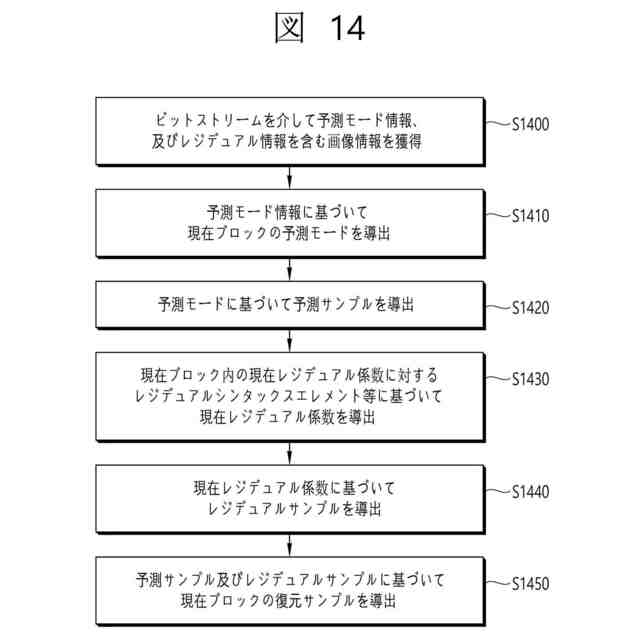

【選択図】図14
特許請求の範囲【請求項１】
デコード装置により実行される画像デコード方法において、
ビットストリームを介して予測モード情報及びレジデュアル情報を含む画像情報を獲得するステップと、
前記予測モード情報に基づいて現在ブロックの予測モードを導出するステップと、
前記予測モードに基づいて予測サンプルを導出するステップと、
前記現在ブロック内の現在レジデュアル係数に対するレジデュアルシンタックスエレメントに基づいて前記現在レジデュアル係数を導出するステップと、
前記現在レジデュアル係数に基づいてレジデュアルサンプルを導出するステップと、
前記予測サンプル及び前記レジデュアルサンプルに基づいて前記現在ブロックの復元サンプルを導出するステップと、を含み、
前記レジデュアル情報は、前記現在レジデュアル係数に対する前記レジデュアルシンタックスエレメントを含み、
前記現在ブロックのレジデュアル係数のうちの、前記現在レジデュアル係数以前のレジデュアル係数に対する文脈コーディングされたレジデュアルシンタックスエレメントの個数が前記現在ブロックの文脈符号化ビン（ｃｏｎｔｅｘｔｃｏｄｅｄｂｉｎｓ）の最大個数に等しく、
前記現在レジデュアル係数に対する前記レジデュアルシンタックスエレメントは、前記現在レジデュアル係数に対する係数レベル情報、及び前記現在レジデュアル係数のサインフラグを含み、
前記現在レジデュアル係数の絶対レベル（ａｂｓｏｌｕｔｅｌｅｖｅｌ）は、前記現在レジデュアル係数に対する係数レベル情報により示される値として導出され、前記現在レジデュアル係数の符号（ｓｉｇｎ）は、前記サインフラグにより示される符号として導出され、
前記現在レジデュアル係数は、レベルマッピング（ｌｅｖｅｌｍａｐｐｉｎｇ）を実行せずに導出され、
前記現在レジデュアル係数に先行する前記レジデュアル係数の絶対値レベルは、複数の有効係数フラグが前記レジデュアル係数のそれぞれがノンゼロ（ｎｏｎ－ｚｅｒｏ）レジデュアル係数であるかを表すことに基づいて導出され、
前記現在レジデュアル係数以前の前記レジデュアル係数の絶対値レベルは、前記レベルマッピングを実行して修正される、画像デコード方法。
続きを表示（約 2,000 文字）【請求項２】
前記現在ブロックに対する文脈符号化ビン（ｃｏｎｔｅｘｔｃｏｄｅｄｂｉｎｓ）は、前記現在レジデュアル係数以前の前記レジデュアル係数に対する前記文脈コーディングされたレジデュアルシンタックスエレメントのビンとして全部用いられる、請求項１に記載の画像デコード方法。
【請求項３】
エンコード装置により実行される画像エンコード方法において、
インター予測またはイントラ予測に基づいて現在ブロックの予測サンプルを導出するステップと、
前記予測サンプルに基づいて前記現在ブロックのレジデュアルサンプルを導出するステップと、
前記レジデュアルサンプルに基づいて現在レジデュアル係数を導出するステップと、
前記現在ブロックの予測モードを表す予測モード情報、及び前記現在レジデュアル係数に対するレジデュアルシンタックスエレメントを含む画像情報をエンコーディングするステップと、を含み、
前記現在ブロックのレジデュアル係数のうちの、前記現在レジデュアル係数以前のレジデュアル係数に対する文脈コーディングされたレジデュアルシンタックスエレメントの個数が前記現在ブロックの文脈符号化ビン（ｃｏｎｔｅｘｔｃｏｄｅｄｂｉｎｓ）の最大個数と等しく、
前記現在レジデュアル係数に対する前記レジデュアルシンタックスエレメントは、前記現在レジデュアル係数に対する係数レベル情報、及び前記現在レジデュアル係数のサインフラグを含み、
前記係数レベル情報は、前記現在レジデュアル係数の係数レベルの絶対値を表し、前記現在レジデュアル係数の前記サインフラグは、前記現在レジデュアル係数の符号（ｓｉｇｎ）を表し、
前記現在レジデュアル係数は、レベルマッピング（ｌｅｖｅｌｍａｐｐｉｎｇ）を実行せずにエンコーディングされ、
前記現在レジデュアル係数以前の前記レジデュアル係数の絶対値レベルは、前記レベルマッピングを実行して修正され、
前記現在レジデュアル係数に先行する前記レジデュアル係数の修正された絶対値レベルは、複数の有効係数フラグが前記レジデュアル係数のそれぞれがノンゼロ（ｎｏｎ－ｚｅｒｏ）レジデュアル係数であるかを表すことに基づいてエンコーディングされる、画像エンコード方法。
【請求項４】
前記現在ブロックに対する文脈符号化ビン（ｃｏｎｔｅｘｔｃｏｄｅｄｂｉｎｓ）は、前記現在レジデュアル係数以前の前記レジデュアル係数に対する前記文脈コーディングされたレジデュアルシンタックスエレメントのビンとして全部用いられる、請求項３に記載の画像エンコード方法。
【請求項５】
画像に対するデータを送信する方法であって、
インター予測またはイントラ予測に基づいて現在ブロックの予測サンプルを導出するステップと、
前記予測サンプルに基づいて前記現在ブロックのレジデュアルサンプルを導出するステップと、
前記レジデュアルサンプルに基づいて現在レジデュアル係数を導出するステップと、
ビットストリームを生成するために、前記現在ブロックの予測モードを表す予測モード情報、及び前記現在レジデュアル係数に対するレジデュアルシンタックスエレメントを含む画像情報をエンコーディングするステップと,
前記ビットストリームを含む前記データを送信するステップとを含み、
前記現在ブロックのレジデュアル係数のうちの、前記現在レジデュアル係数以前のレジデュアル係数に対する文脈コーディングされたレジデュアルシンタックスエレメントの個数が前記現在ブロックの文脈符号化ビン（ｃｏｎｔｅｘｔｃｏｄｅｄｂｉｎｓ）の最大個数と等しく、
前記現在レジデュアル係数に対する前記レジデュアルシンタックスエレメントは、前記現在レジデュアル係数に対する係数レベル情報、及び前記現在レジデュアル係数のサインフラグを含み、
前記係数レベル情報は、前記現在レジデュアル係数の係数レベルの絶対値を表し、前記現在レジデュアル係数の前記サインフラグは、前記現在レジデュアル係数の符号（ｓｉｇｎ）を表し、
前記現在レジデュアル係数は、レベルマッピング（ｌｅｖｅｌｍａｐｐｉｎｇ）を実行せずにエンコーディングされ、
前記現在レジデュアル係数以前の前記レジデュアル係数の絶対値レベルは、前記レベルマッピングを実行して修正され、
前記現在レジデュアル係数に先行する前記レジデュアル係数の修正された絶対値レベルは、複数の有効係数フラグが前記レジデュアル係数のそれぞれがノンゼロ（ｎｏｎ－ｚｅｒｏ）レジデュアル係数であるかを表すことに基づいてエンコーディングされる、方法。

発明の詳細な説明【技術分野】
【０００１】
本文書は、画像コーディング技術に関し、より詳しくは、画像コーディングシステムでレベルマッピングの実行なしに、単純化されたレジデュアルデータにコーディングする画像デコード方法及びその装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
最近、ＨＤ（ＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）画像及びＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）画像のような高解像度、高品質の画像に対する需要が様々な分野で増加している。画像データが高解像度、高品質になるほど、既存の画像データに比べて相対的に送信される情報量またはビット量が増加するため、既存の有無線広帯域回線のような媒体を利用して画像データを送信し、または既存の記録媒体を利用して画像データを格納する場合、送信費用と格納費用が増加される。
【０００３】
それによって、高解像度、高品質画像の情報を効果的に送信または格納し、再生するために、高効率の画像圧縮技術が要求される。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本文書の技術的課題は、画像コーディング効率を上げる方法及び装置を提供することにある。
【０００５】
本文書の他の技術的課題は、レジデュアルコーディングの効率を上げる方法及び装置を提供することにある。
【課題を解決するための手段】
【０００６】
本文書の一実施形態に係ると、デコード装置により実行される画像デコード方法が提供される。前記方法は、ビットストリームを介して予測モード情報及びレジデュアル情報を含む画像情報を獲得するステップと、前記予測モード情報に基づいて現在ブロックの予測モードを導出するステップと、前記予測モードに基づいて予測サンプルを導出するステップと、前記現在ブロック内の現在レジデュアル係数に対するレジデュアルシンタックスエレメント等に基づいて前記現在レジデュアル係数を導出するステップと、前記現在レジデュアル係数に基づいてレジデュアルサンプルを導出するステップと、前記予測サンプル及び前記レジデュアルサンプルに基づいて前記現在ブロックの復元サンプルを導出するステップと、を含むことを特徴とする。
【０００７】
本文書の他の一実施形態に係ると、画像デコーディングを実行するデコード装置が提供される。前記デコード装置は、ビットストリームを介して予測モード情報及びレジデュアル情報を含む画像情報を獲得するエントロピーデコード部と、前記予測モード情報に基づいて現在ブロックの予測モードを導出し、前記予測モードに基づいて予測サンプルを導出する予測部と、前記現在ブロック内の現在レジデュアル係数に対するレジデュアルシンタックスエレメント等に基づいて前記現在レジデュアル係数を導出し、前記現在レジデュアル係数に基づいてレジデュアルサンプルを導出するレジデュアル処理部と、前記予測サンプル及び前記レジデュアルサンプルに基づいて前記現在ブロックの復元サンプルを導出する加算部と、を含むことを特徴とする。
【０００８】
本文書のまた他の一実施形態に係ると、エンコード装置により実行されるビデオエンコード方法を提供する。前記方法は、インター予測またはイントラ予測に基づいて現在ブロックの予測サンプルを導出するステップと、前記予測サンプルに基づいて前記現在ブロックのレジデュアルサンプルを導出するステップと、前記レジデュアルサンプルに基づいて現在レジデュアル係数を導出するステップと、前記現在ブロックの予測モードを表す予測モード情報、及び前記現在レジデュアル係数に対するレジデュアルシンタックスエレメント等を含む画像情報をエンコーディングするステップと、を含むことを特徴とする。
【０００９】
本文書のまた他の一実施形態に係ると、ビデオエンコード装置を提供する。前記エンコード装置は、インター予測またはイントラ予測に基づいて現在ブロックの予測サンプルを導出する予測部と、前記予測サンプルに基づいて前記現在ブロックのレジデュアルサンプルを導出し、前記レジデュアルサンプルに基づいて現在レジデュアル係数を導出するレジデュアル処理部と、前記現在ブロックの予測モードを表す予測モード情報、及び前記現在レジデュアル係数に対するレジデュアルシンタックスエレメント等を含む画像情報をエンコーディングするエントロピーエンコード部と、を含むことを特徴とする。
【発明の効果】
【００１０】
本文書に係ると、レジデュアルコーディングの効率を高めることができる。
（【００１１】以降は省略されています）
