発明の名称車両用表示装置
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類B60K 35/232 20240101AFI20250612BHJP(車両一般)
要約【課題】奥行き感のある虚像を表示できる車両用表示装置を提供する。
【解決手段】車両用表示装置は、車両におけるドライバの前方の反射面に対して画像の表示光を投影することでドライバに対して虚像Viを表示し、かつ虚像の下部に対して虚像Viの上部がドライバから遠くに見えるように構成された表示装置と、表示装置を制御する制御部と、を備え、表示装置が表示する虚像Viは、所定画像を含み、所定画像は、消失点Vpに基づく奥行き方向に並び、かつ部分的に重なる複数の画像51,52,53を有する。
【選択図】図5
特許請求の範囲【請求項１】
車両におけるドライバの前方の反射面に対して画像の表示光を投影することで前記ドライバに対して虚像を表示し、かつ前記虚像の下部に対して前記虚像の上部が前記ドライバから遠くに見えるように構成された表示装置と、
前記表示装置を制御する制御部と、
を備え、
前記表示装置が表示する虚像は、所定画像を含み、
前記所定画像は、消失点に基づく奥行き方向に並び、かつ部分的に重なる複数の画像を有する
ことを特徴とする車両用表示装置。
続きを表示（約 500 文字）【請求項２】
前記所定画像は、前記奥行き方向に並び、かつ部分的に重なる複数の案内画像を有し、
前記案内画像は、前記ドライバに対する経路案内の画像である
請求項１に記載の車両用表示装置。
【請求項３】
前記案内画像は、前記車両の前方の分岐箇所における進行方向を示す矢印を有し、
一つの前記案内画像は、他の一つの前記案内画像が有する前記矢印の先端部を覆わないように、他の一つの前記案内画像に重なる
請求項２に記載の車両用表示装置。
【請求項４】
前記所定画像は、前記奥行き方向に並び、かつ部分的に重なる複数の図形画像を有し、
前記制御部は、前記車両と先行車両との車間距離に応じて複数の前記図形画像の重なり度合いを変化させる
請求項１に記載の車両用表示装置。
【請求項５】
複数の前記図形画像は、前記車間距離を自動的に制御する車両制御が実行されているときに表示され、
複数の前記図形画像は、前記車両を示す画像と、先行車両を示す画像との間に表示される
請求項４に記載の車両用表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用表示装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、虚像を表示する装置がある。特許文献１には、第一の表示光を発する第一の表示器と、第二の表示光を発する第二の表示器と、を備え、前記第一の表示光及び前記第二の表示光をウィンドシールドに投影することによって虚像を表示する車両用表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０５６０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車両用表示装置において、奥行き感のある虚像を表示できることが望ましい。奥行き感のある虚像を表示することができれば、ドライバに対する立体的な情報提供が可能となる。
【０００５】
本発明の目的は、奥行き感のある虚像を表示できる車両用表示装置を提供することである。
【課題を解決するための手段】
【０００６】
本発明の車両用表示装置は、車両におけるドライバの前方の反射面に対して画像の表示光を投影することで前記ドライバに対して虚像を表示し、かつ前記虚像の下部に対して前記虚像の上部が前記ドライバから遠くに見えるように構成された表示装置と、前記表示装置を制御する制御部と、を備え、前記表示装置が表示する虚像は、所定画像を含み、前記所定画像は、消失点に基づく奥行き方向に並び、かつ部分的に重なる複数の画像を有することを特徴とする。
【発明の効果】
【０００７】
本発明に係る車両用表示装置は、虚像の下部に対して虚像の上部がドライバから遠くに見えるように構成された表示装置を有する。表示装置が表示する虚像は、所定画像を含み、所定画像は、消失点に基づく奥行き方向に並び、かつ部分的に重なる複数の画像を有する。本発明に係る車両用表示装置によれば、下部に対して上部がドライバから遠くに見える虚像において、消失点に基づく奥行き方向に並び、かつ部分的に重なる複数の画像を有することで、奥行き感のある虚像を表示することができるという効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、実施形態の車両用表示装置が搭載された車両の図である。
図２は、実施形態に係る車両用表示装置の構成図である。
図３は、実施形態に係る虚像の図である。
図４は、車両の前方の景色および虚像を示す図である。

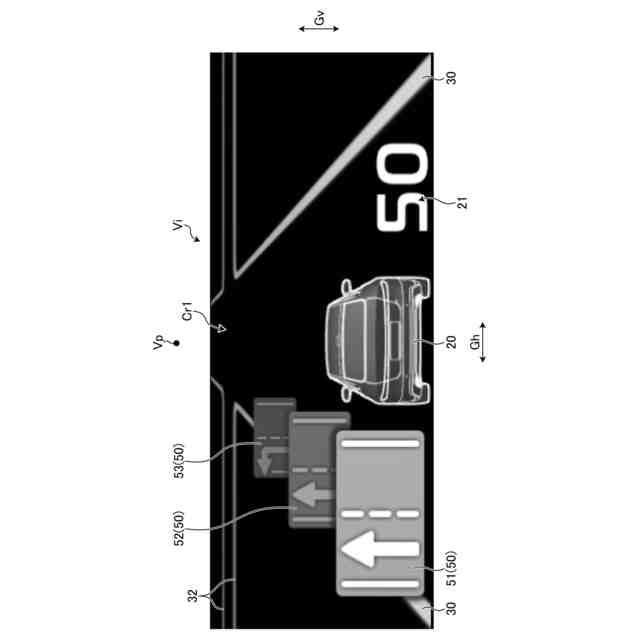

図５は、実施形態の経路案内の虚像を示す図である。

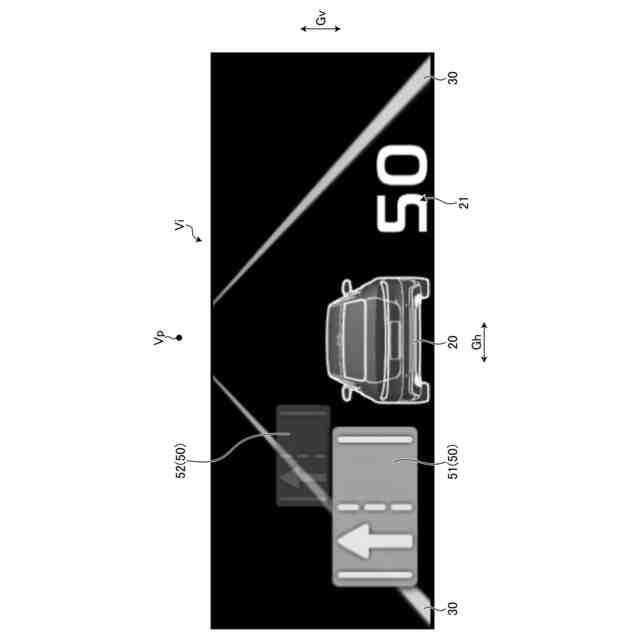

図６は、虚像に出現した第一画像を示す図である。
図７は、虚像に出現した第二画像を示す図である。
図８は、虚像に出現した第三画像を示す図である。
図９は、実施形態の経路案内の虚像を示す図である。
図１０は、実施形態の経路案内の虚像を示す図である。
図１１は、実施形態の経路案内の虚像を示す図である。
図１２は、実施形態の経路案内の虚像を示す図である。
図１３は、実施形態の経路案内の虚像を示す図である。
図１４は、実施形態の経路案内の虚像を示す図である。
図１５は、実施形態の経路案内の虚像を示す図である。
図１６は、車両の前方の景色および虚像を示す図である。
図１７は、実施形態の左折時の虚像を示す図である。
図１８は、実施形態におけるＡＣＣ制御の開始前の虚像を示す図である。
図１９は、実施形態のＡＣＣ制御中の虚像を示す図である。
図２０は、虚像に出現した第一画像を示す図である。
図２１は、虚像に出現した第二画像を示す図である。
図２２は、実施形態のＡＣＣ制御中の虚像を示す図である。
図２３は、実施形態のＡＣＣ制御中の虚像を示す図である。
図２４は、車両の前方の景色および虚像を示す図である。
図２５は、実施形態のＡＣＣ制御中の虚像を示す図である。
図２６は、実施形態のＡＣＣ制御中の虚像を示す図である。
図２７は、実施形態のＡＣＣ制御中の虚像を示す図である。
図２８は、表示装置の一例を示す図である。
図２９は、表示装置の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係る車両用表示装置につき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図２９を参照して、実施形態について説明する。本実施形態は、車両用表示装置に関する。図１は、実施形態の車両用表示装置が搭載された車両の図、図２は、実施形態に係る車両用表示装置の構成図、図３は、実施形態に係る虚像の図、図４は、車両の前方の景色および虚像を示す図、図５は、実施形態の経路案内の虚像を示す図、図６は、虚像に出現した第一画像を示す図、図７は、虚像に出現した第二画像を示す図、図８は、虚像に出現した第三画像を示す図、図９から図１５は、実施形態の経路案内の虚像を示す図である。
