公開番号2025090719
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025038031,2023076494
出願日2025-03-11,2018-06-28
発明の名称適応出力のためにエアロゾル生成要素の属性を識別するための喫煙物品および関連方法
出願人アール・エイ・アイ・ストラテジック・ホールディングス・インコーポレイテッド
代理人弁理士法人川口國際特許事務所
主分類A24F 40/53 20200101AFI20250610BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】喫煙物品、および喫煙物品の製造方法が提供される。

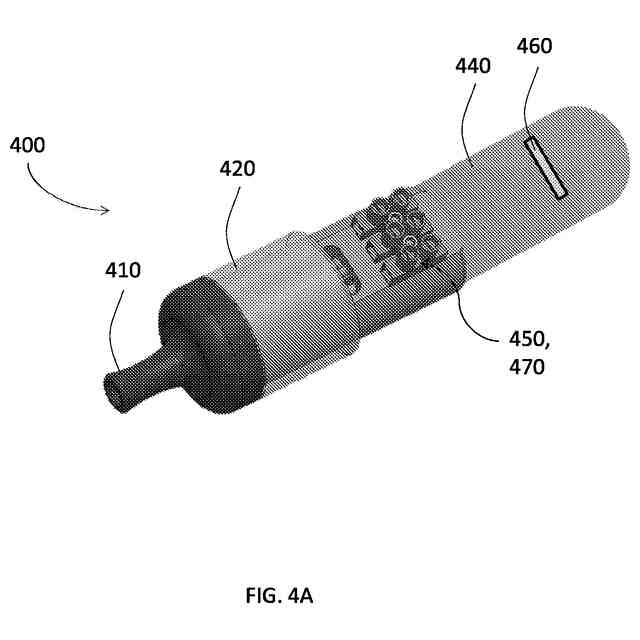

【解決手段】喫煙物品400は、熱に応じてエアロゾルを発生するように構成されたエアロゾル生成要素と、中にエアロゾル生成要素を受容するように構成されたキャビティを画定するハウジング420と、ハウジングと係合し、エアロゾル生成要素に熱を提供するように構成された加熱要素と、加熱要素と電気的に通信し、それに電気エネルギーを提供するように構成された電源450と、ここで、加熱要素は電気エネルギーに応じて熱を発生し、エアロゾル生成要素の属性を識別するように構成されたエアロゾル生成要素識別装置460と、エアロゾル生成要素識別装置と通信し、電源によって加熱要素に提供される電気エネルギーを変調して、エアロゾル生成要素の識別された属性に関連するエアロゾル化温度までエアロゾル生成要素を加熱するように加熱要素を導くように構成された制御装置470とを備える。
【選択図】図4A
特許請求の範囲【請求項１】
喫煙物品であって、
熱に応じてエアロゾルを発生するように構成されたエアロゾル生成要素と、
中にエアロゾル生成要素を受容するように構成されたキャビティを画定するハウジングと、
ハウジングと動作可能に係合し、エアロゾル生成要素に熱を提供するように構成された加熱要素と、
電気エネルギーに応じて熱を発生する加熱要素と電気的に通信し、それに電気エネルギーを提供するように構成された電源と、
ハウジングと係合し、作動時にエアロゾル生成要素の属性を識別するように構成されたエアロゾル生成要素識別装置と、
エアロゾル生成要素識別装置と通信し、電源によって加熱要素に提供される電気エネルギーを変調して、エアロゾル生成要素の識別された属性に関連するエアロゾル化温度までエアロゾル生成要素を加熱するように加熱要素を導くように構成された制御装置とを備える、喫煙物品。
続きを表示（約 910 文字）【請求項２】
ハウジングが、円筒形キャビティを画定する外壁を備える、請求項１に記載の物品。
【請求項３】
加熱要素が、外壁の周りに延在するように構成された第１の部分と、円筒形キャビティ内に延在するように構成された第２の部分とを備える、請求項２に記載の物品。
【請求項４】
制御装置が、加熱要素の第２の部分に提供される電気エネルギーとは別個および個別に、第１の部分に提供される電気エネルギーを変調して、第１および第２の部分の個々の制御を提供するように構成される、請求項３に記載の物品。
【請求項５】
エアロゾル生成要素識別装置が、エアロゾル生成要素の属性を識別する属性識別子を検出するように構成された属性識別検出器を備える、請求項１に記載の物品。
【請求項６】
属性識別子が、エアロゾル生成要素の属性を識別する、統一製品コード（ＵＰＣ）バーコード、ＱＲコードまたは無線周波数識別（ＲＦＩＤ）装置を含む、請求項５に記載の物品。
【請求項７】
属性識別検出器が、作動時に属性識別子を検出し、それに関連するエアロゾル生成要素の属性を識別し、属性の識別を制御装置に通信するように構成されたカメラ、無線トランシーバまたはスキャナを備える、請求項５に記載の物品。
【請求項８】
属性識別子がエアロゾル生成要素のパッケージング上に提供される、請求項５に記載の物品。
【請求項９】
エアロゾル生成要素の属性が、香味、エアロゾル生成要素の各構成成分の加熱プロファイル、エアロゾル生成要素の構成成分間の最大エアロゾル化温度、エアロゾル生成要素の構成成分の最大エアロゾル化温度に対して電源を制御するためのワット数、およびそれらの組合せからなるグループから選択される、請求項１に記載の物品。
【請求項１０】
エアロゾル生成要素識別装置が、作動時にエアロゾル生成要素の属性を識別するアルゴリズムを実行するように構成されたプロセッサを備える、請求項１に記載の物品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、喫煙物品などのエアロゾル送達装置およびシステムに関し、さらに具体的には、エアロゾルの発生のために電気的に生成された熱を利用するエアロゾル送達装置およびシステム（例えば、電子タバコと一般に呼ばれる、吸入可能な形態のタバコおよび他の材料の成分を生成するための喫煙物品）に関する。そのような物品の非常に好ましい成分は、タバコから作製されるかタバコに由来し、またはこれらの物品は、人間の摂取のためにその他の方法でタバコを組み込むことを特徴とし得、タバコおよび／または他のタバコ関連材料の成分を気化させて、人間の摂取のための吸入可能なエアロゾルを形成することができる。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
使用のためにタバコを燃焼することを必要とする喫煙製品の改良品または代替品として、多くの喫煙装置が長年にわたって提案されてきた。これらの装置の多くは、称するところによれば、紙巻タバコ、葉巻またはパイプの喫煙に関連する感覚を提供するが、タバコの燃焼に起因する相当量の不完全燃焼および熱分解生成物を送達することはないように設計されている。この目的のために、電気エネルギーを利用して揮発性材料を気化または加熱するか、タバコを著しく燃焼することなく紙巻タバコ、葉巻またはパイプの喫煙感覚を提供しようとする多くの喫煙製品、香味発生器および薬用吸入器が提案されている。例えば、参照により本明細書に組み込まれるＲｏｂｉｎｓｏｎらの米国特許第７，７２６，３２０号明細書ならびにＧｒｉｆｆｉｔｈ，Ｊｒ．らの米国特許出願公開第２０１３／０２５５７０２号明細書およびＳｅａｒｓらの米国特許出願公開第２０１４／００９６７８１号明細書に記載の背景技術に記載されている様々な代替喫煙物品、エアロゾル送達装置および発熱源を参照されたい。また、例えば、参照により本明細書に組み込まれるＢｌｅｓｓらの米国特許出願公開第２０１５／０２２０２３２号明細書に記載の商標名および商業的供給元によって参照される様々な種類の喫煙物品、エアロゾル送達装置および電動発熱源を参照されたい。商標名および商業的供給元によって参照される追加の種類の喫煙物品、エアロゾル送達装置および電動発熱源は、同じく参照によりその全体が本明細書に組み込まれるＤｅＰｉａｎｏらの米国特許出願公開第２０１５／０２４５６５９号明細書に記載されている。
【０００３】
電気エネルギーを使用してエアロゾル形成のための熱を発生する特定のタバコ製品、特に電子タバコ製品と呼ばれている特定の製品が、世界中で市販されている。従来型の紙巻タバコ、葉巻またはパイプの属性の多くに類似する代表的な製品は、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｃｏｒｐｏｒａｔｅｄによるＡＣＣＯＲＤ（Ｒ）、ＩｎｎｏＶａｐｏｒＬＬＣによるＡＬＰＨＡ（ＴＭ）、ＪＯＹＥ５１０（ＴＭ）およびＭ４（ＴＭ）、ＷｈｉｔｅＣｌｏｕｄＣｉｇａｒｅｔｔｅｓによるＣＩＲＲＵＳ（ＴＭ）およびＦＬＩＮＧ（ＴＭ）、ＬｏｒｉｌｌａｒｄＴｅｃｈｎｏｌｏｇｉｅｓ，Ｉｎｃ．によるＢＬＵ（ＴＭ）、ＥＰＵＦＦＥＲ（Ｒ）ＩｎｔｅｒｎａｔｉｏｎａｌＩｎｃ．によるＣＯＨＩＴＡ（ＴＭ）、ＣＯＬＩＢＲＩ（ＴＭ）、ＥＬＩＴＥＣＬＡＳＳＩＣ（ＴＭ）、ＭＡＧＮＵＭ（ＴＭ）、ＰＨＡＮＴＯＭ（ＴＭ）およびＳＥＮＳＥ（ＴＭ）、ＥｌｅｃｔｒｏｎｉｃＣｉｇａｒｅｔｔｅｓ，Ｉｎｃ．によるＤＵＯＰＲＯ（ＴＭ）、ＳＴＯＲＭ（ＴＭ）およびＶＡＰＯＲＫＩＮＧ（Ｒ）、ＥｇａｒＡｕｓｔｒａｌｉａによるＥＧＡＲ（ＴＭ）、ＪｏｙｅｔｅｃｈによるｅＧｏ－Ｃ（ＴＭ）およびｅＧｏ－Ｔ（ＴＭ）、ＥｌｕｓｉｏｎＵＫＬｔｄによるＥＬＵＳＩＯＮ（ＴＭ）、ＥｏｎｓｍｏｋｅＬＬＣによるＥＯＮＳＭＯＫＥ（Ｒ）、ＦＩＮＢｒａｎｄｉｎｇＧｒｏｕｐ，ＬＬＣによるＦＩＮ（ＴＭ）、ＧｒｅｅｎＳｍｏｋｅＩｎｃ．ＵＳＡによるＳＭＯＫＥ（Ｒ）、ＧｒｅｅｎａｒｅｔｔｅＬＬＣによるＧＲＥＥＮＡＲＥＴＴＥ（ＴＭ）、ＳＭＯＫＥＳＴＩＫ（Ｒ）によるＨＡＬＬＩＧＡＮ（ＴＭ）、ＨＥＮＤＵ（ＴＭ）、ＪＥＴ（ＴＭ）、ＭＡＸＸＱ（ＴＭ）、ＰＩＮＫ（ＴＭ）およびＰＩＴＢＵＬＬ（ＴＭ）、ＰｈｉｌｉｐＭｏｒｒｉｓＩｎｔｅｒｎａｔｉｏｎａｌ，Ｉｎｃ．によるＨＥＡＴＢＡＲ（ＴＭ）、Ｃｒｏｗｎ７製のＨＹＤＲＯＩＭＰＥＲＩＡＬ（ＴＭ）およびＬＸＥ（ＴＭ）、ＬＯＧＩＣＴｅｃｈｎｏｌｏｇｙによるＬＯＧＩＣ（ＴＭ）およびＴＨＥＣＵＢＡＮ（ＴＭ）、ＬｕｃｉａｎｏＳｍｏｋｅｓＩｎｃ．によるＬＵＣＩ（Ｒ）、Ｎｉｃｏｔｅｋ，ＬＬＣによるＭＥＴＲＯ（Ｒ）、Ｓｏｔｔｅｒａ，Ｉｎｃ．によるＮＪＯＹ（Ｒ）およびＯＮＥＪＯＹ（ＴＭ）、ＳＳＣｈｏｉｃｅＬＬＣによるＮＯ．７（ＴＭ）、ＰｒｅｍｉｕｍＥｓｔｏｒｅＬＬＣによるＰＲＥＭＩＵＭＥＬＥＣＴＲＯＮＩＣＣＩＧＡＲＥＴＴＥ（ＴＭ）、ＲｕｙａｎＡｍｅｒｉｃａ，Ｉｎｃ．によるＲＡＰＰＥ－ＭＹＳＴＩＣＫ（ＴＭ）、ＲｅｄＤｒａｇｏｎＰｒｏｄｕｃｔｓ，ＬＬＣによるＲＥＤＤＲＡＧＯＮ（ＴＭ）、ＲｕｙａｎＧｒｏｕｐ（Ｈｏｌｄｉｎｇｓ）Ｌｔｄ．によるＲＵＹＡＮ（Ｒ）、ＳｍｏｋｅｒＦｒｉｅｎｄｌｙＩｎｔｅｒｎａｔｉｏｎａｌ，ＬＬＣによるＳＦ（Ｒ）、ＴｈｅＳｍａｒｔＳｍｏｋｉｎｇＥｌｅｃｔｒｏｎｉｃＣｉｇａｒｅｔｔｅＣｏｍｐａｎｙＬｔｄ．によるＧＲＥＥＮＳＭＡＲＴＳＭＯＫＥＲ（Ｒ）、ＣｏａｓｔｌｉｎｅＰｒｏｄｕｃｔｓＬＬＣによるＳＭＯＫＥＡＳＳＩＳＴ（Ｒ）、ＳｍｏｋｉｎｇＥｖｅｒｙｗｈｅｒｅ，Ｉｎｃ．によるＳＭＯＫＩＮＧＥＶＥＲＹＷＨＥＲＥ（Ｒ）、ＶＭＲＰｒｏｄｕｃｔｓＬＬＣによるＶ２ＣＩＧＳ（ＴＭ）、ＶａｐｏｒＮｉｎｅＬＬＣによるＶＡＰＯＲＮＩＮＥ（ＴＭ）、Ｖａｐｏｒ４Ｌｉｆｅ，Ｉｎｃ．によるＶＡＰＯＲ４ＬＩＦＥ（Ｒ）、Ｅ－ＣｉｇａｒｅｔｔｅＤｉｒｅｃｔ，ＬＬＣによるＶＥＰＰＯ（ＴＭ）、Ｒ．Ｊ．ＲｅｙｎｏｌｄｓＶａｐｏｒＣｏｍｐａｎｙによるＶＵＳＥ（Ｒ）、ＭｉｓｔｉｃＥｃｉｇｓによるＭｉｓｔｉｃＭｅｎｔｈｏｌｐｒｏｄｕｃｔならびにＣＮＣｒｅａｔｉｖｅＬｔｄ．によるｔｈｅＶｙｐｅｐｒｏｄｕｃｔとして市販されている。さらに他の電動エアロゾル送達装置、特にいわゆる電子タバコとして特徴付けられている装置は、ＣＯＯＬＥＲＶＩＳＩＯＮＳ（ＴＭ）、ＤＩＲＥＣＴＥ－ＣＩＧ（ＴＭ）、ＤＲＡＧＯＮＦＬＹ（ＴＭ）、ＥＭＩＳＴ（ＴＭ）、ＥＶＥＲＳＭＯＫＥ（ＴＭ）、ＧＡＭＵＣＣＩ（Ｒ）、ＨＹＢＲＩＤＦＬＡＭＥ（ＴＭ）、ＫＮＩＧＨＴＳＴＩＣＫＳ（ＴＭ）、ＲＯＹＡＬＢＬＵＥＳ（ＴＭ）、ＳＭＯＫＥＴＩＰ（Ｒ）、ＳＯＵＴＨＢＥＡＣＨＳＭＯＫＥ（ＴＭ）の商号の下に市販されている。
【０００４】
場合によっては、エアロゾル生成要素を加熱してエアロゾルを形成するための電気エネルギーによって発生される熱または加熱プロファイルは、エアロゾル生成要素の性質に関係なく本質的に同じである。したがって、そのような構成には、例えば、電池寿命の短縮、エアロゾル生成要素の熱関連損傷（すなわち、焦げ付き）および／またはエアロゾル生成要素のサービス寿命の縮小（すなわち、使用ごとの過剰なエアロゾル発生）などのいくつかの制限が存在する場合がある。
【先行技術文献】
【特許文献】
【０００５】
米国特許第７，７２６，３２０号明細書
米国特許出願公開第２０１３／０２５５７０２号明細書
米国特許出願公開第２０１４／００９６７８１号明細書
米国特許出願公開第２０１５／０２２０２３２号明細書
米国特許出願公開第２０１５／０２４５６５９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このため、エアロゾル生成要素の識別された属性に関連して、電動喫煙物品のエアロゾル生成要素に提供される熱を変調するための構成を喫煙物品に提供することが望ましいであろう。また、喫煙物品が、エアロゾル生成要素の属性を識別し、それに応じて熱出力を制御するための構成を含むことが望ましいであろう。
【課題を解決するための手段】
【０００７】
適応出力のためにエアロゾル生成要素の属性を識別するための喫煙物品および関連方法が開示されている。
【０００８】
いくつかの態様では、喫煙物品は、熱に応じてエアロゾルを発生するように構成されたエアロゾル生成要素と、中にエアロゾル生成要素を受容するように構成されたキャビティを画定するハウジングと、ハウジングと動作可能に係合し、エアロゾル生成要素に熱を提供するように構成された加熱要素と、電気エネルギーに応じて熱を発生する加熱要素と電気的に通信し、それに電気エネルギーを提供するように構成された電源と、ハウジングと係合し、作動時にエアロゾル生成要素の属性を識別するように構成されたエアロゾル生成要素識別装置と、エアロゾル生成要素識別装置と通信し、電源によって加熱要素に提供される電気エネルギーを変調して、エアロゾル生成要素の識別された属性に関連するエアロゾル化温度までエアロゾル生成要素を加熱するように加熱要素を導くように構成された制御装置とを含む。
【０００９】
いくつかの他の態様では、喫煙物品の製造方法は、中にエアロゾル生成要素を受容するように構成されたキャビティを画定するハウジングと加熱要素を動作可能に係合させることであって、加熱要素は、エアロゾル生成要素に熱を提供して、エアロゾル生成要素がそれに応じてエアロゾルを発生するように構成される、ことと、加熱要素と電気的に通信するように電源を係合させることであって、電源は加熱要素に電気エネルギーを提供するように構成され、加熱要素は電気エネルギーに応じて熱を発生する、ことと、ハウジングとエアロゾル生成要素識別装置を係合させることであって、エアロゾル生成要素識別装置は、その作動時にエアロゾル生成要素の属性を識別するように構成され、エアロゾル生成要素識別装置と制御装置を係合させることとを含み、制御装置は、電源によって加熱要素に提供される電気エネルギーを変調して、エアロゾル生成要素の識別された属性に関連するエアロゾル化温度までエアロゾル生成要素を加熱するように加熱要素を導くように構成される。
【００１０】
さらなる態様では、喫煙物品は、熱に応じてエアロゾルを発生するように構成された固体エアロゾル生成材料と、中に固体エアロゾル生成材料を受容するように構成されたキャビティを画定する管状ハウジングと、管状ハウジングと動作可能に係合し、固体エアロゾル生成材料に熱を提供するように構成された加熱要素と、電気エネルギーに応じて熱を発生する加熱要素と電気的に通信し、それに電気エネルギーを提供するように構成された電源と、ハウジングと係合し、作動時に固体エアロゾル生成材料の属性を識別するように構成されたエアロゾル生成要素識別装置と、エアロゾル生成要素識別装置と通信し、電源によって加熱要素に提供される電気エネルギーを変調して、固体エアロゾル生成材料の識別された属性に関連するエアロゾル化温度まで固体エアロゾル生成材料を加熱するように加熱要素を導くように構成された制御装置とを含む。
（【００１１】以降は省略されています）
