公開番号2025090372
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205569
出願日2023-12-05
発明の名称ワイヤハーネス用保護材
出願人矢崎総業株式会社,トヨタ自動車株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H02G 3/04 20060101AFI20250610BHJP(電力の発電,変換,配電)
要約【課題】部材の種類の増加を抑制しつつ、要求される保護性能を実現できるワイヤハーネス用保護材を提供する。
【解決手段】ワイヤハーネス用保護材1は、複数のシート材10が互いに重なって構成される保護体2と、保護体の両端部2aを互いに固定する固定部3と、を有し、複数のシート材は、同一の材質および同一の形状を有し、保護体において、複数のシート材は、一つのシート材が他の一つのシート材の全体を覆うように重なり、保護体は、ワイヤハーネスWHに巻き付けられた状態でワイヤハーネスと対向する内側面を有し、かつ保護体の両端部の内側面を向かい合わせてワイヤハーネスに巻き付けられ、固定部は、複数のシート材が積層する積層方向Lyに沿って複数のシート材を互いに固定する。
【選択図】図3

特許請求の範囲【請求項１】
複数のシート材が互いに重なって構成される保護体と、前記保護体の両端部を互いに固定する固定部と、を有し、
複数の前記シート材は、同一の材質および同一の形状を有し、
前記保護体において、複数の前記シート材は、一つの前記シート材が他の一つの前記シート材の全体を覆うように重なり、
前記保護体は、ワイヤハーネスに巻き付けられた状態で前記ワイヤハーネスと対向する内側面を有し、かつ前記保護体の両端部の前記内側面を向かい合わせて前記ワイヤハーネスに巻き付けられ、
前記固定部は、複数の前記シート材が積層する積層方向に沿って複数の前記シート材を互いに固定する
ことを特徴とするワイヤハーネス用保護材。
続きを表示（約 240 文字）【請求項２】
前記シート材は、基材層と、接着層と、を有し、前記接着層によって他の前記シート材に接着される
請求項１に記載のワイヤハーネス用保護材。
【請求項３】
前記固定部は、複数の前記シート材を溶着して形成される
請求項１に記載のワイヤハーネス用保護材。
【請求項４】
複数の前記固定部が前記ワイヤハーネスの軸方向に沿って間隔を置いて配置される
請求項１から３の何れか１項に記載のワイヤハーネス用保護材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤハーネス用保護材に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ワイヤハーネスを保護する構造がある。特許文献１には、所定箇所におけるワイヤハーネスの外周を覆う保護材と、始端部がワイヤハーネスに巻かれて固定され保護材の外周に巻かれて該保護材を固定した後の終端部が保護材を挟んで始端部と反対側のワイヤハーネスに巻かれて固定される固定用粘着テープと、を具備するワイヤハーネス保護構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１２／００８３６４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ワイヤハーネス用保護材において、要求される保護性能に応じて専用の保護材を製造すると、部材の種類の増加を招くこととなる。部材の種類の増加を抑制しつつ、要求される保護性能に応じた保護材を製造できることが望ましい。
【０００５】
本発明の目的は、部材の種類の増加を抑制しつつ、要求される保護性能を実現できるワイヤハーネス用保護材を提供することである。
【課題を解決するための手段】
【０００６】
本発明のワイヤハーネス用保護材は、複数のシート材が互いに重なって構成される保護体と、前記保護体の両端部を互いに固定する固定部と、を有し、複数の前記シート材は、同一の材質および同一の形状を有し、前記保護体において、複数の前記シート材は、一つの前記シート材が他の一つの前記シート材の全体を覆うように重なり、前記保護体は、ワイヤハーネスに巻き付けられた状態で前記ワイヤハーネスと対向する内側面を有し、かつ前記保護体の両端部の前記内側面を向かい合わせて前記ワイヤハーネスに巻き付けられ、前記固定部は、複数の前記シート材が積層する積層方向に沿って複数の前記シート材を互いに固定することを特徴とする。
【発明の効果】
【０００７】
本発明に係るワイヤハーネス用保護材は、複数のシート材が互いに重なって構成される保護体と、保護体の両端部を互いに固定する固定部と、を有し、固定部は、複数のシート材が積層する積層方向に沿って複数のシート材を互いに固定する。本発明に係るワイヤハーネス用保護材では、保護体を構成するシート材の枚数等によって保護性能を調節可能である。よって、本発明に係るワイヤハーネス用保護材によれば、要求される保護性能を実現できるという効果を奏する。
【図面の簡単な説明】
【０００８】

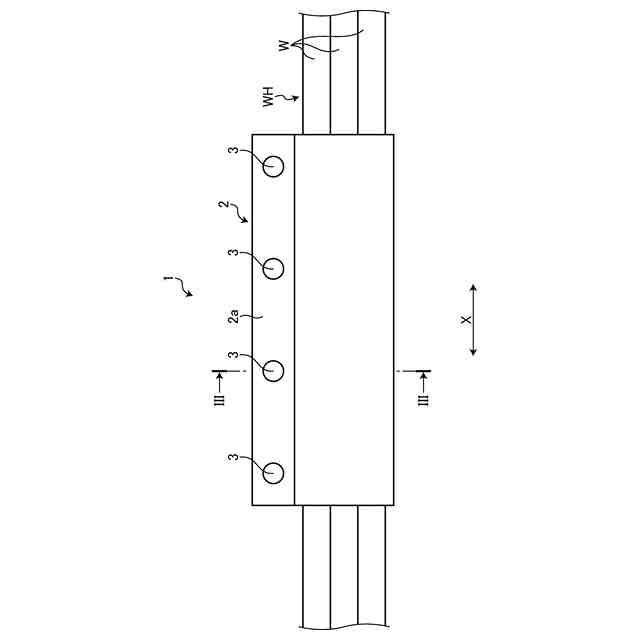

図１は、実施形態に係るワイヤハーネス用保護材の正面図である。

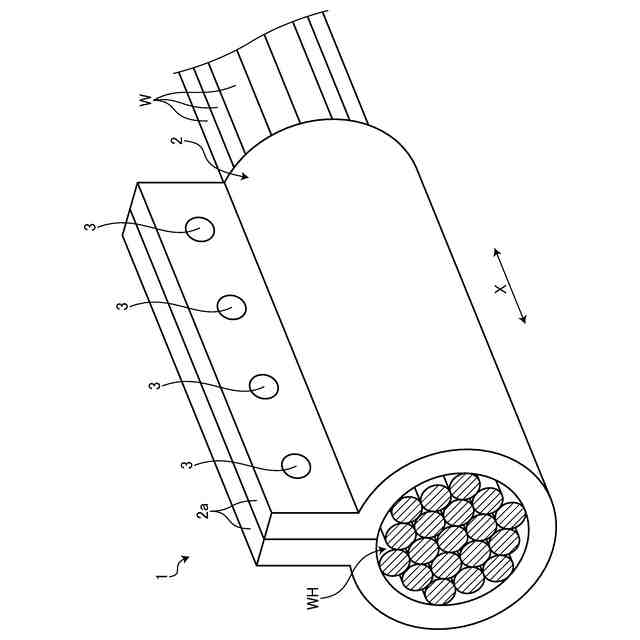

図２は、実施形態に係るワイヤハーネス用保護材の斜視図である。

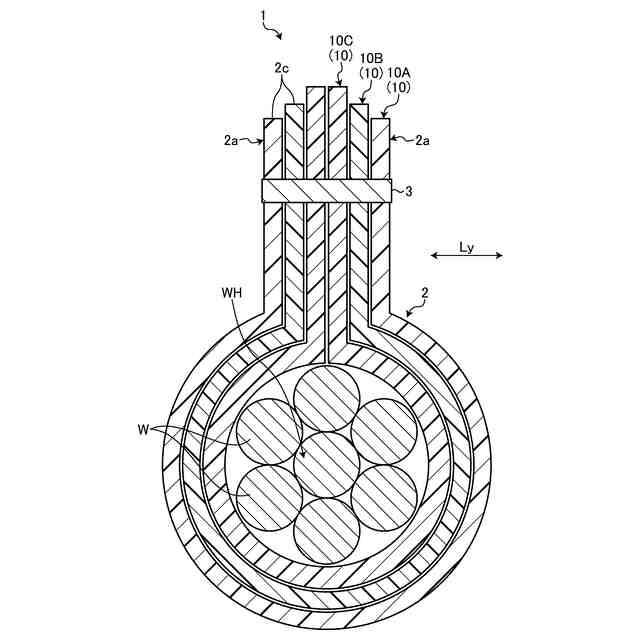

図３は、実施形態に係るワイヤハーネス用保護材の断面図である。

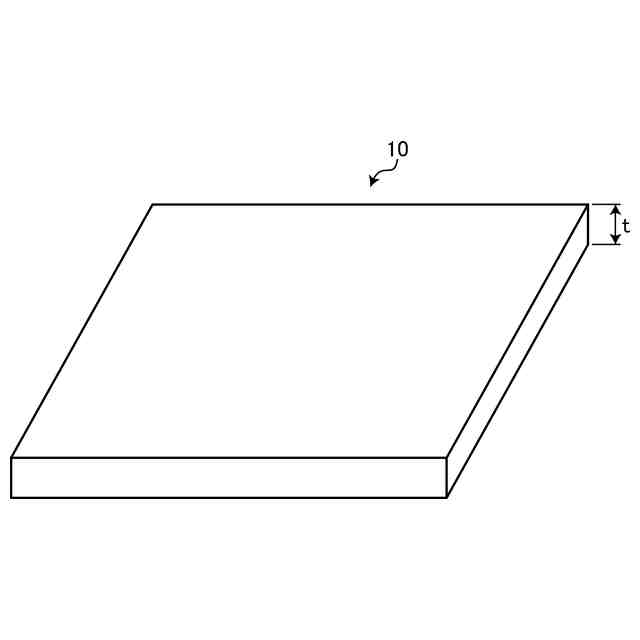

図４は、実施形態に係るシート材の斜視図である。

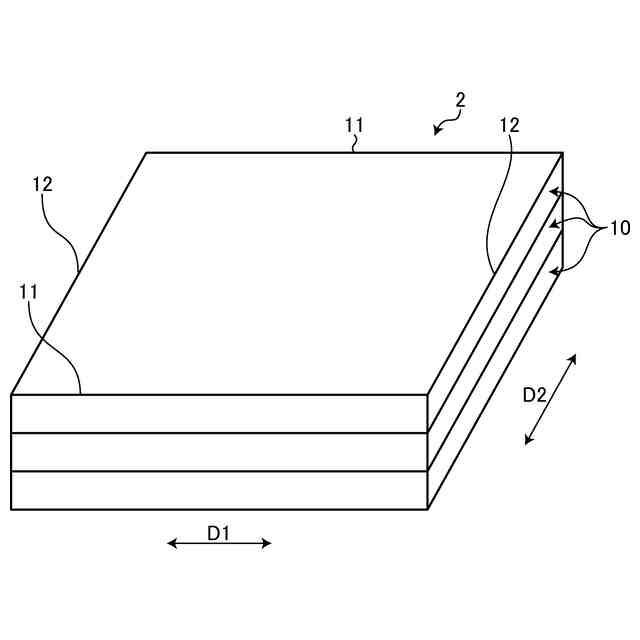

図５は、実施形態に係る保護体の斜視図である。

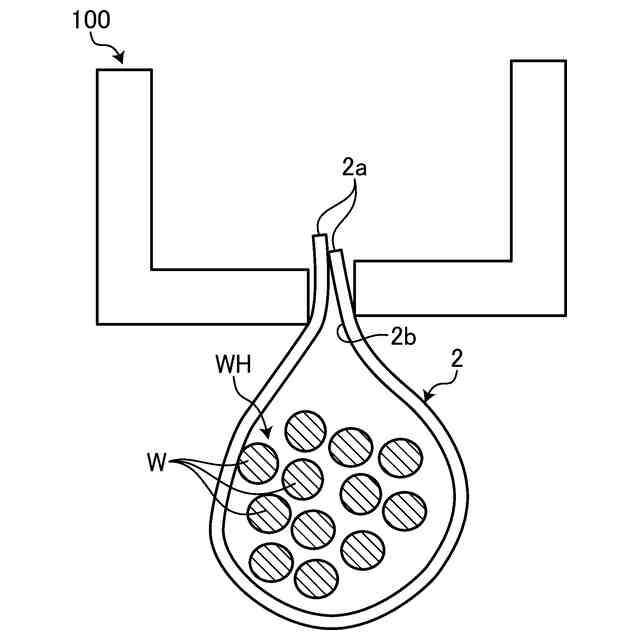

図６は、ワイヤハーネスに巻き付けられた保護体を示す図である。

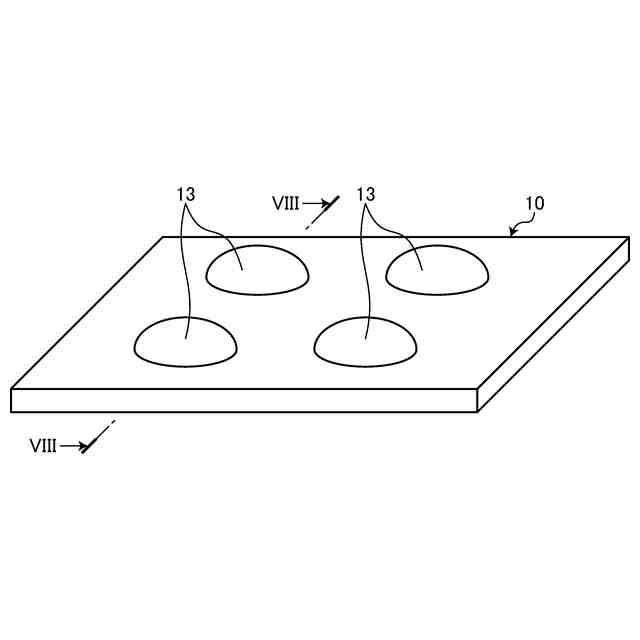

図７は、実施形態に係るシート材の斜視図である。

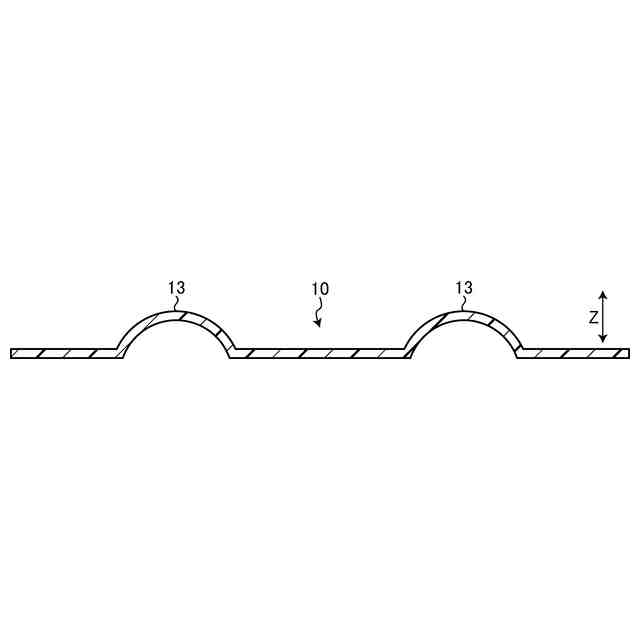

図８は、実施形態に係るシート材の断面図である。
図９は、実施形態に係るシート材の平面図である。

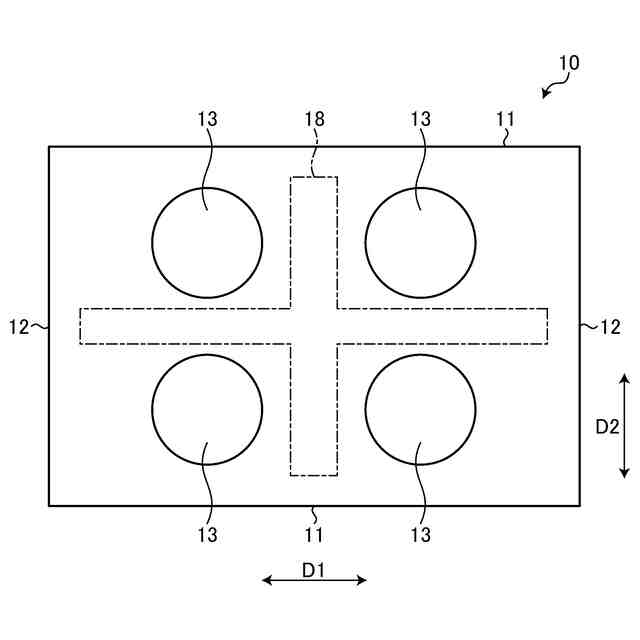

図１０は、実施形態に係るシート材の平面図である。
図１１は、実施形態に係るシート材の斜視図である。
図１２は、実施形態に係るワイヤハーネス用保護材の斜視図である。
図１３は、実施形態に係るワイヤハーネス用保護材の斜視図である。
図１４は、実施形態に係るワイヤハーネス用保護材の斜視図である。
図１５は、実施形態に係るワイヤハーネス用保護材の斜視図である。
図１６は、実施形態に係るワイヤハーネス用保護材の側面図である。
図１７は、実施形態に係るシート材の斜視図である。
図１８は、実施形態に係る保護体の斜視図である。
図１９は、実施形態に係るワイヤハーネス用保護材の断面図である。
図２０は、実施形態に係る保護体の斜視図である。
図２１は、実施形態に係る保護体の斜視図である。
図２２は、実施形態に係る保護体の斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るワイヤハーネス用保護材につき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図２２を参照して、実施形態について説明する。本実施形態は、ワイヤハーネス用保護材に関する。図１は、実施形態に係るワイヤハーネス用保護材の正面図、図２は、実施形態に係るワイヤハーネス用保護材の斜視図、図３は、実施形態に係るワイヤハーネス用保護材の断面図、図４は、実施形態に係るシート材の斜視図、図５は、実施形態に係る保護体の斜視図、図６は、ワイヤハーネスに巻き付けられた保護体を示す図、図７は、実施形態に係るシート材の斜視図、図８は、実施形態に係るシート材の断面図、図９および図１０は、実施形態に係るシート材の平面図である。
（【００１１】以降は省略されています）
