発明の名称光学系及びそれを備える撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 13/04 20060101AFI20250609BHJP(光学)
要約【課題】環境温度が変動した場合でも良好な光学性能を維持することが可能な光学系を提供する。
【解決手段】光学系(100)は、物体側から像側へ順に配置された、負の屈折力の第1レンズ(L11)、負の屈折力の第2レンズ(L12)、負の屈折力の第3レンズ(L13)、正の屈折力の第4レンズ(L14)、開口絞り(S1)、正の屈折力の第5レンズ(L15)、負の屈折力の第6レンズ(L16)、および第7レンズ(L17)を有し、第4レンズおよび第5レンズの少なくとも一方のd線に対する屈折率の温度係数の符号は負であり、第3レンズおよび第6レンズの少なくとも一方のd線に対する屈折率の温度係数の符号は正である。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、負の屈折力の第１レンズ、負の屈折力の第２レンズ、負の屈折力の第３レンズ、正の屈折力の第４レンズ、開口絞り、正の屈折力の第５レンズ、負の屈折力の第６レンズ、および第７レンズを有し、
前記第４レンズおよび前記第５レンズの少なくとも一方の２０℃～４０℃におけるｄ線に対する屈折率の温度係数の符号は負であり、
前記第３レンズおよび前記第６レンズの少なくとも一方の２０℃～４０℃におけるｄ線に対する屈折率の温度係数の符号は正であることを特徴とする光学系。
続きを表示（約 1,000 文字）【請求項２】

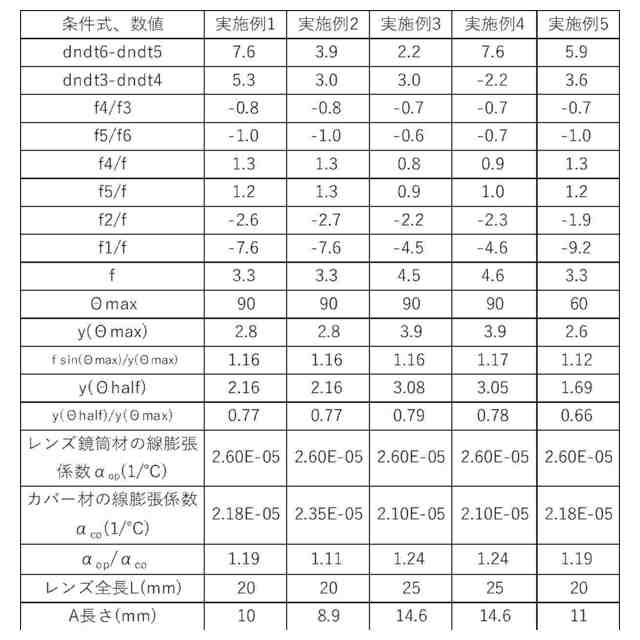

前記第５レンズの２０℃～４０℃におけるｄ線に対する屈折率の温度係数をｄｎｄｔ５［１０
－６
／℃］、前記第６レンズの２０℃～４０℃におけるｄ線に対する屈折率の温度係数をｄｎｄｔ６［１０
－６
／℃］とするとき、
１．１＜ｄｎｄｔ６－ｄｎｄｔ５＜１１．４
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項３】
前記第３レンズの２０℃～４０℃におけるｄ線に対する屈折率の温度係数をｄｎｄｔ３、前記第４レンズの２０℃～４０℃におけるｄ線に対する屈折率の温度係数をｄｎｄｔ４とするとき、
－３．３＜ｄｎｄｔ３－ｄｎｄｔ４＜８．０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項４】
前記第５レンズの焦点距離をｆ５、前記第６レンズの焦点距離をｆ６とするとき、
－１．５＜ｆ５／ｆ６＜－０．９
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項５】
前記第３レンズの焦点距離をｆ３、前記第４レンズの焦点距離をｆ４とするとき、
－１．１＜ｆ４／ｆ３＜－０．６
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項６】
前記第４レンズの焦点距離をｆ４、前記光学系の焦点距離をｆとするとき、
０．４＜ｆ４／ｆ＜２．０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項７】
前記第５レンズの焦点距離をｆ５、前記光学系の焦点距離をｆとするとき、
０．５＜ｆ５／ｆ＜１．９
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項８】
前記第２レンズは非球面レンズであり、
前記第２レンズの焦点距離をｆ２、前記光学系の焦点距離をｆとするとき、
－４．０＜ｆ２／ｆ＜－１．０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項９】
前記第１レンズの焦点距離をｆ１、前記光学系の焦点距離をｆとするとき、
－１３．７＜ｆ１／ｆ＜－６．８
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項１０】
前記第２レンズは、非球面レンズであることを特徴とする請求項１に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は光学系に関し、例えばデジタルスチルカメラやデジタルビデオカメラ、車載カメラ、携帯電話用カメラ、監視カメラ、ウェアラブルカメラ、医療用カメラ等の撮像装置に好適なものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
撮像装置に用いられる光学系として、環境温度によらず高い光学性能を有するものが求められている。特許文献１には、環境温度の変化に起因する焦点位置の変動を補正する光学系が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１１４６４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された光学系では、光学系の仕様によっては、環境温度の変化に起因する焦点位置の変動の補正と諸収差の補正とを両立することが困難になる可能性がある。
【０００５】
本発明は、環境温度が変動した場合でも良好な光学性能を維持することが可能な光学系を提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としての光学系は、物体側から像側へ順に配置された、負の屈折力の第１レンズ、負の屈折力の第２レンズ、負の屈折力の第３レンズ、正の屈折力の第４レンズ、開口絞り、正の屈折力の第５レンズ、負の屈折力の第６レンズ、および第７レンズを有し、前記第４レンズおよび前記第５レンズの少なくとも一方の２０℃～４０℃におけるｄ線に対する屈折率の温度係数の符号は負であり、前記第３レンズおよび前記第６レンズの少なくとも一方の２０℃～４０℃におけるｄ線に対する屈折率の温度係数の符号は正である。
【０００７】
本発明の他の目的及び特徴は、以下の実施形態において説明される。
【発明の効果】
【０００８】
本発明によれば、環境温度が変動した場合でも良好な光学性能を維持することが可能な光学系を提供することができる。
【図面の簡単な説明】
【０００９】

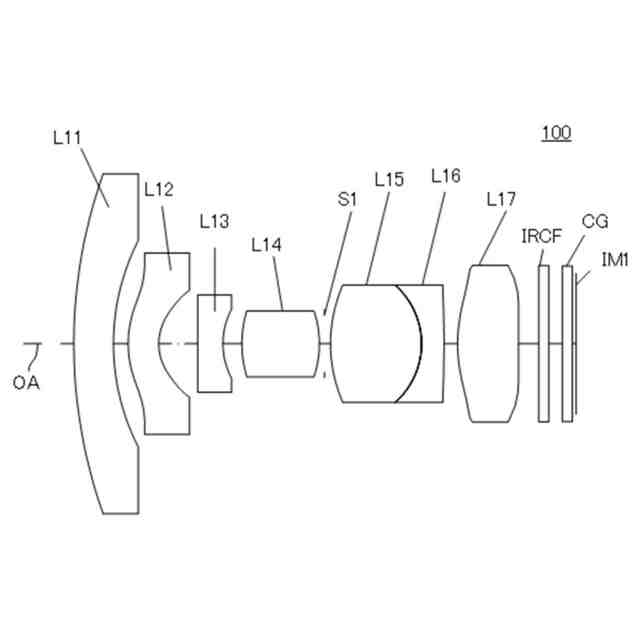

実施例１に係る光学系の要部概略図である。

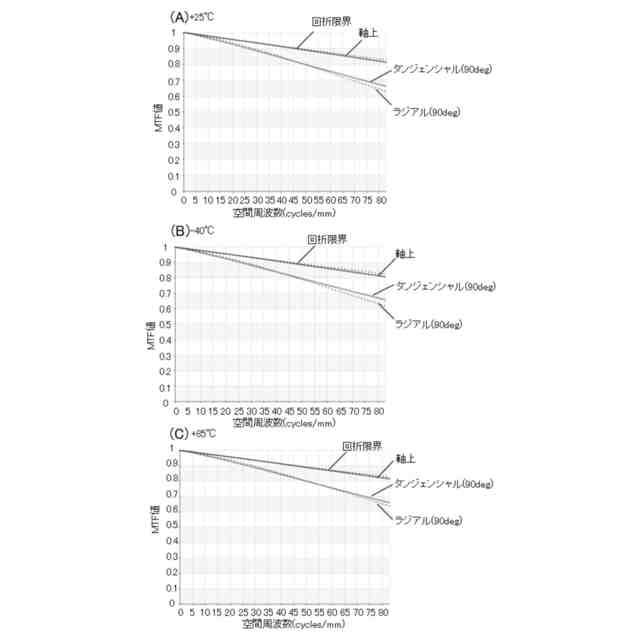

実施例１に係る光学系の各温度でのＭＴＦ図である。

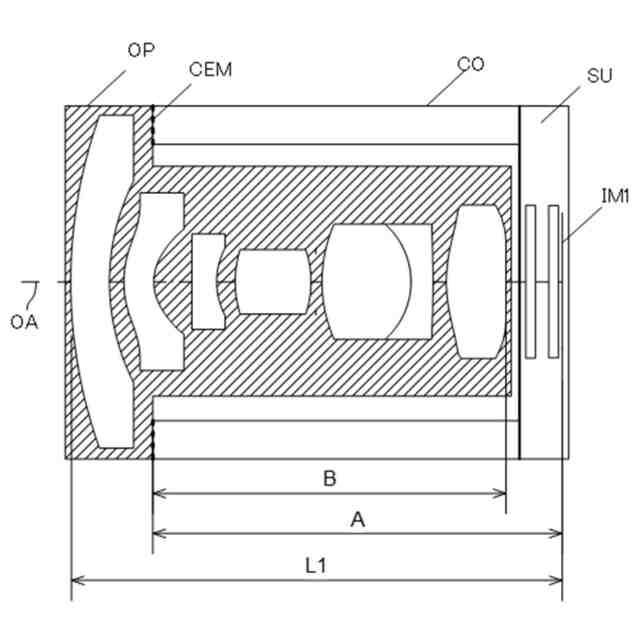

実施例１に係る光学系を備えた撮像装置の概略構成図である。

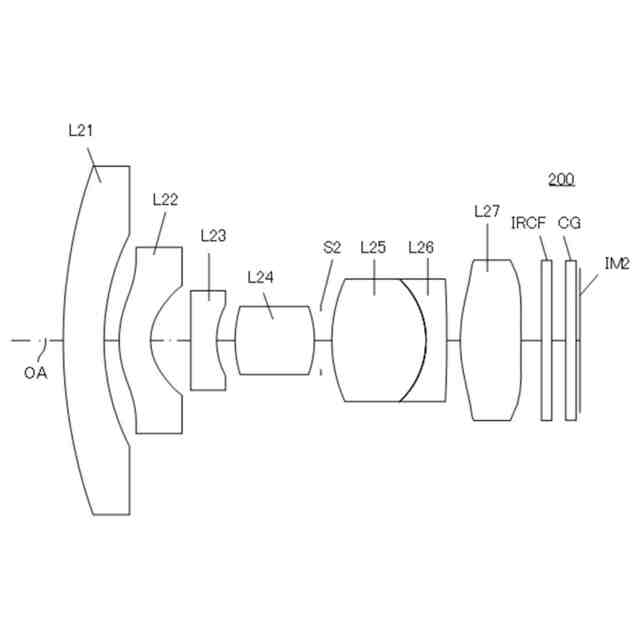

実施例２に係る光学系の要部概略図である。

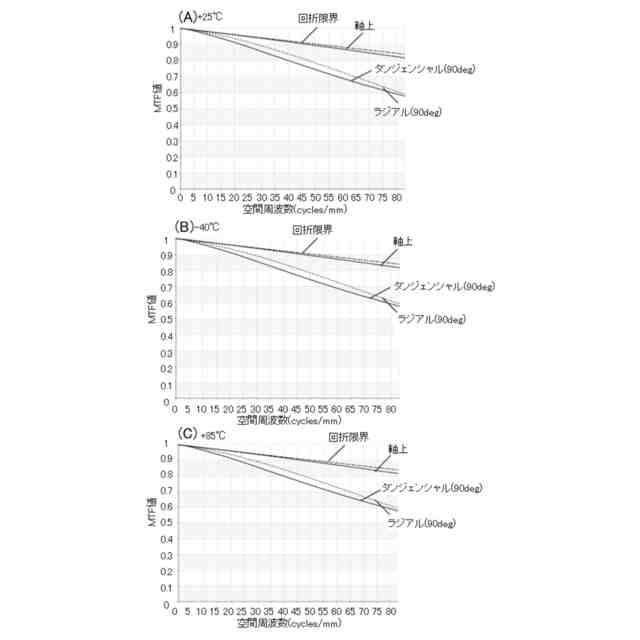

実施例２に係る光学系の各温度でのＭＴＦ図である。

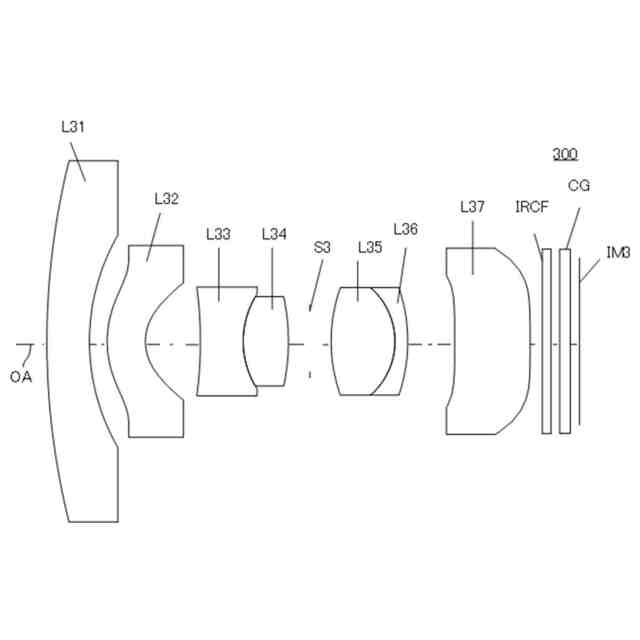

実施例３に係る光学系の要部概略図である。

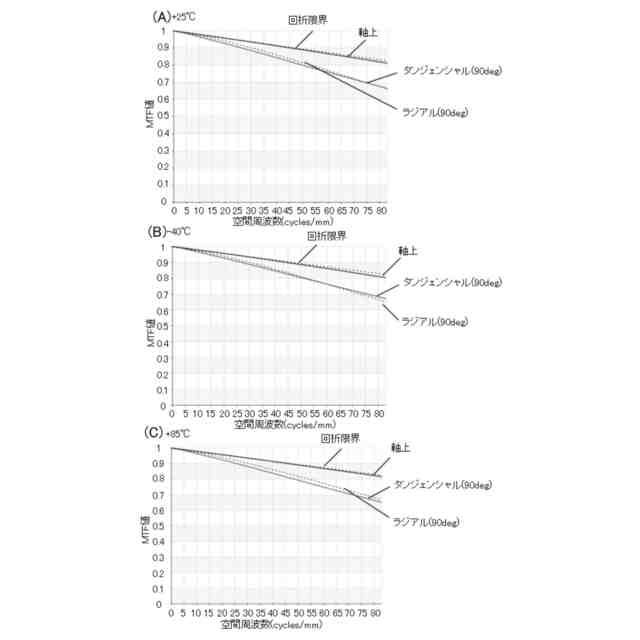

実施例３に係る光学系の各温度でのＭＴＦ図である。
実施例４に係る光学系の要部概略図である。
実施例４に係る光学系の各温度でのＭＴＦ図である。
実施例５に係る光学系の要部概略図である。
実施例５に係る光学系の各温度でのＭＴＦ図である。
実施形態に係る撮像装置の模式図である。
実施形態に係る移動装置の模式図と光学系の光学特性を示す図である。
実施形態に係る車載システムの構成例を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。なお、各図面は、便宜的に実際とは異なる縮尺で描かれている場合がある。また、各図面において、同一の部材については同一の参照番号を付し、重複する説明を省略する。
