公開番号2025089670
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204434
出願日2023-12-04
発明の名称積層部材、ファンユニット、ファンセット及びインクジェット印刷方法
出願人京セラインダストリアルツールズ株式会社
代理人個人,個人,個人,個人
主分類B32B 33/00 20060101AFI20250609BHJP(積層体)
要約【課題】インクジェット層の発色性を向上させることが可能な技術を提供する。
【解決手段】積層部材は、黒色系であって第1表面を有する部位を有する基材と、第1表面の上に設けられたインクジェット層とを備える。インクジェット層は、第1表面の上に設けられた白色系の第1インクジェット層と、第1インクジェット層の上に積層された第2インクジェット層とを有する。
【選択図】図1
特許請求の範囲【請求項１】
黒色系であって第１表面を有する部位を有する基材と、
前記第１表面の上に設けられたインクジェット層と
を備え、
前記インクジェット層は、
前記第１表面の上に設けられた白色系の第１インクジェット層と、
前記第１インクジェット層の上に積層された第２インクジェット層と
を有する、積層部材。
続きを表示（約 860 文字）【請求項２】
請求項１に記載の積層部材であって、
前記第１表面は、起伏の無いまたは起伏の小さな平坦領域を含む、積層部材。
【請求項３】
請求項１または請求項２に記載の積層部材であって、
前記第１表面と前記第１インクジェット層の間に位置するプライマー層をさらに備える、積層部材。
【請求項４】
請求項１または請求項２に記載の積層部材であって、
前記第２インクジェット層の上に積層されたクリア層をさらに備える、積層部材。
【請求項５】
請求項１または請求項２に記載の積層部材であって、
前記第２インクジェット層は、前記基材における前記部位と異なる色である第１部分を有する、積層部材。
【請求項６】
請求項１または請求項２に記載の積層部材であって、
前記第２インクジェット層は、前記第１インクジェット層と異なる色である第２部分を有する、積層部材。
【請求項７】
請求項１または請求項２に記載の積層部材であって、
前記第２インクジェット層は、互いに異なるとともに前記基材における前記部位及び前記第１インクジェット層のいずれとも異なる色の複数の部分を有する、積層部材。
【請求項８】
請求項１に記載の積層部材であって、
前記基材は、空気を取り込んで排出するファンユニットのケースであって、
前記ケースは、空気を取り込む吸気部と、前記吸気部を取り囲む環状のフランジ部とを有し、
前記第１表面は、前記フランジ部における吸気側主面を含む、積層部材。
【請求項９】
請求項８に記載の積層部材であって、
前記吸気側主面は、起伏の無いまたは起伏の小さな環状の平坦領域を含む、積層部材。
【請求項１０】
請求項９に記載の積層部材であって、
前記平坦領域は曲面を含む、積層部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、インクジェット印刷に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１及び２には、インクジェット印刷に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１７３００３号公報
特開２０１３－１３６０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
インクジェット印刷については改善の余地がある。
【課題を解決するための手段】
【０００５】
積層部材、ファンユニット、ファンセット及びインクジェット印刷方法が開示される。一の実施の形態では、積層部材は、黒色系であって第１表面を有する部位を有する基材と、第１表面の上に設けられたインクジェット層とを備える。インクジェット層は、第１表面の上に設けられた白色系の第１インクジェット層と、第１インクジェット層の上に積層された第２インクジェット層とを有する。
【０００６】
また、一の実施の形態では、ファンユニットは、上記の積層部材と、積層部材における基材に収納されたファンとを備える。
【０００７】
また、一の実施の形態では、ファンセットは、上記のファンユニットと、上記のファンユニットが取り付けられた部材とを備える。
【０００８】
また、一の実施の形態では、インクジェット印刷方法は、黒色系であって第１表面を有する部位を有する基材を準備する工程と、第１表面に対して白色系の第１インク層をインクジェット印刷する工程と、第１インク層に対して第２インク層をインクジェット印刷する工程とを備える。
【発明の効果】
【０００９】
第２インクジェット層の発色性を向上させることができる。
【図面の簡単な説明】
【００１０】

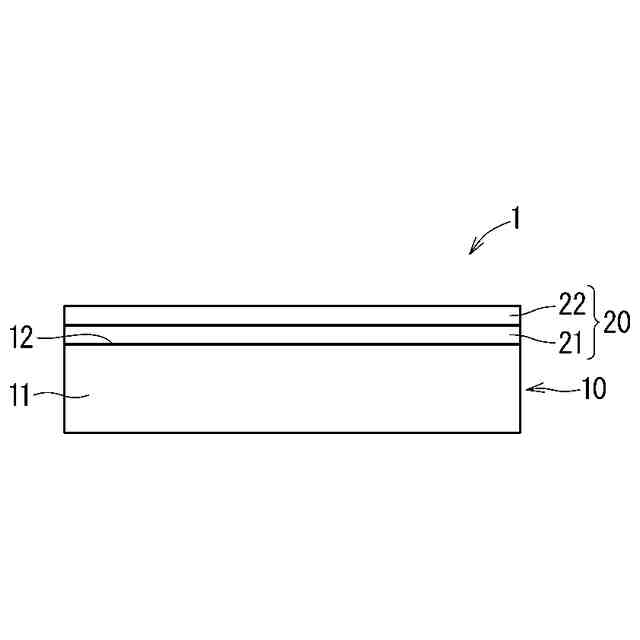

積層部材の一例を示す概略図である。

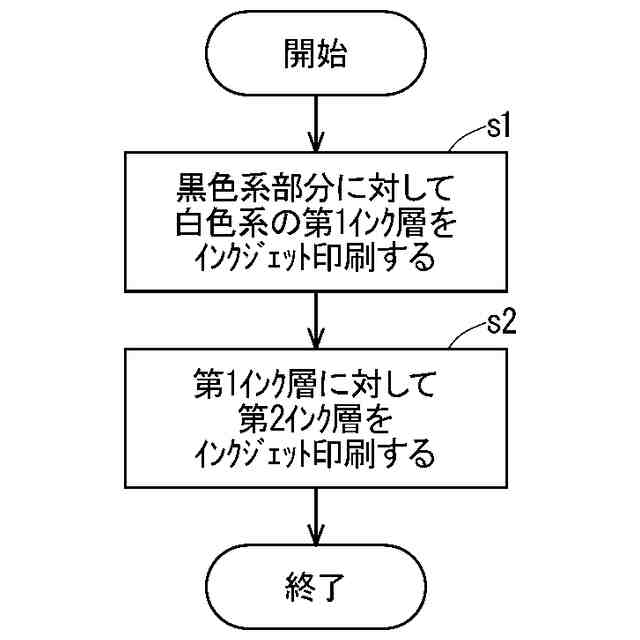

インクジェット印刷方法の一例を示すフローチャートである。

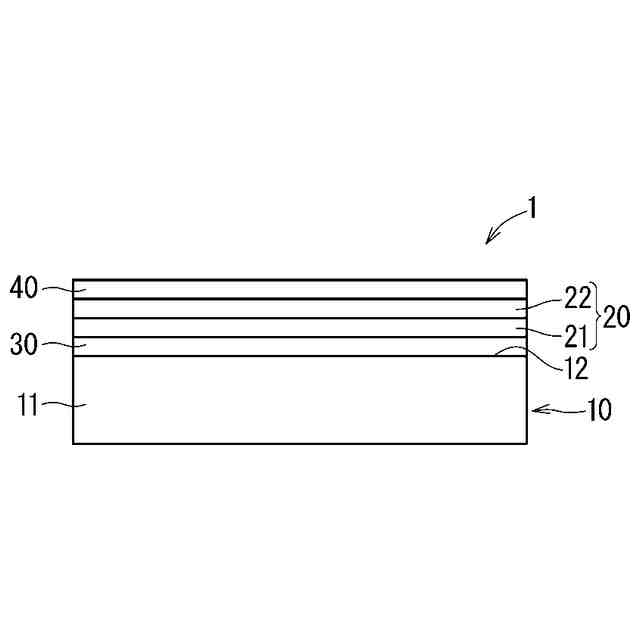

積層部材の一例を示す概略図である。

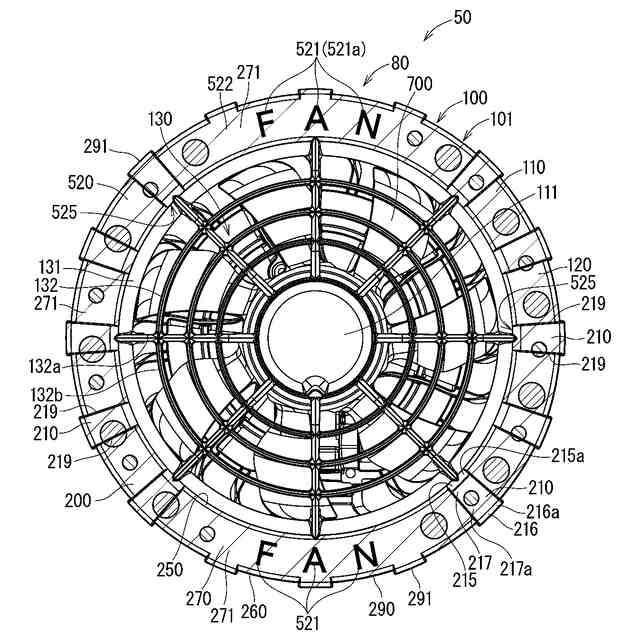

ファンユニットの一例を示す概略図である。

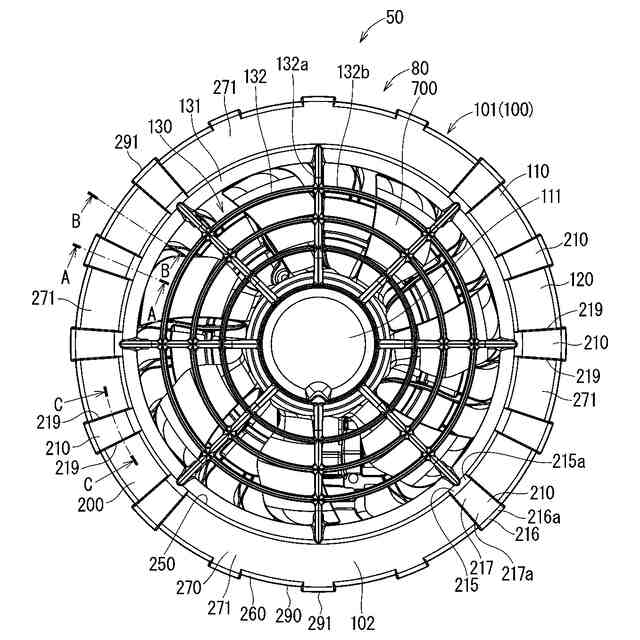

ファンユニットの一例を示す概略図である。
ファンユニットの一例を示す概略図である。
ファンセットの一例を示す概略図である。
衣服の一例を示す概略図である。

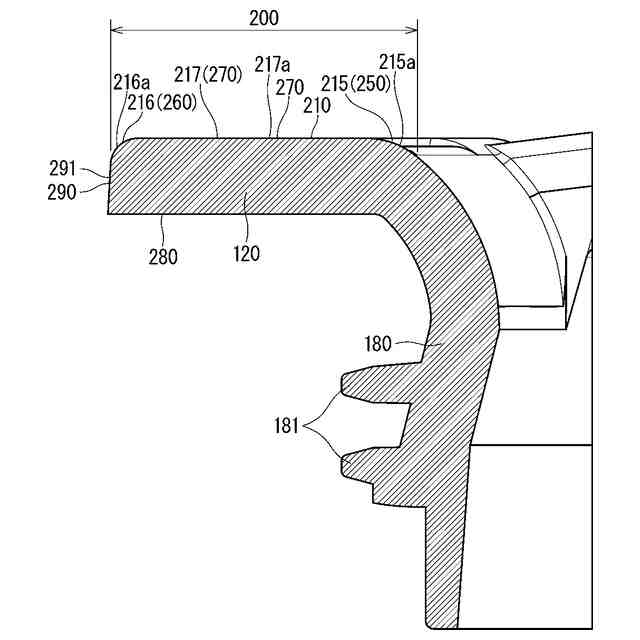

フランジ部の断面構造の一例を示す概略図である。
フランジ部の断面構造の一例を示す概略図である。
フランジ部の断面構造の一例を示す概略図である。
インクジェット層の一例を示す概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
