公開番号2025089580
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025060342,2023010744
出願日2025-04-01,2023-01-27

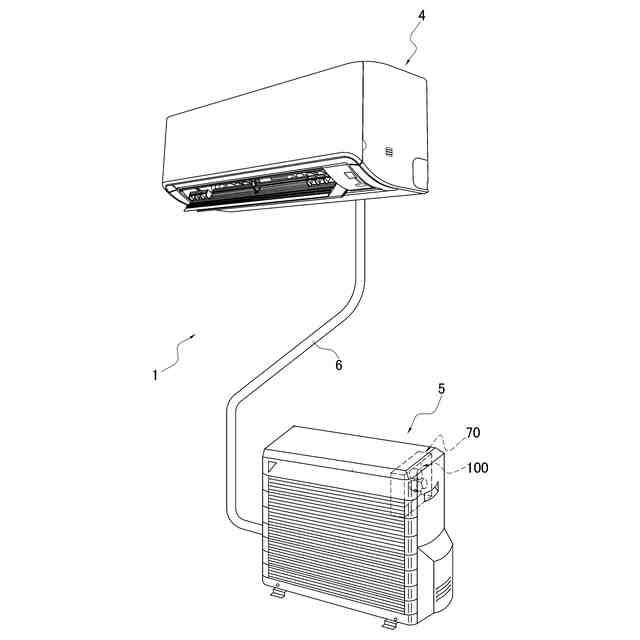

発明の名称プリント回路板、およびそれを有する空気調和装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類H02M 7/48 20070101AFI20250605BHJP(電力の発電,変換,配電)
要約【課題】
基板上の重量部品の振動に起因する、実装部品のリード折れを防止する。
【解決手段】

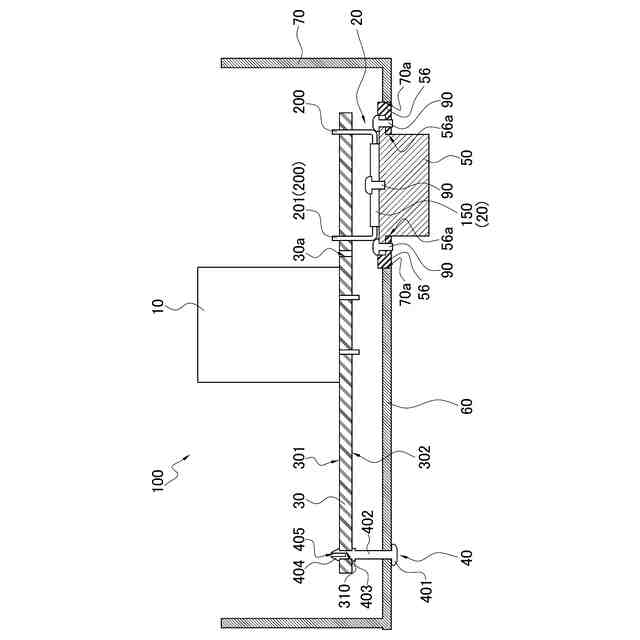

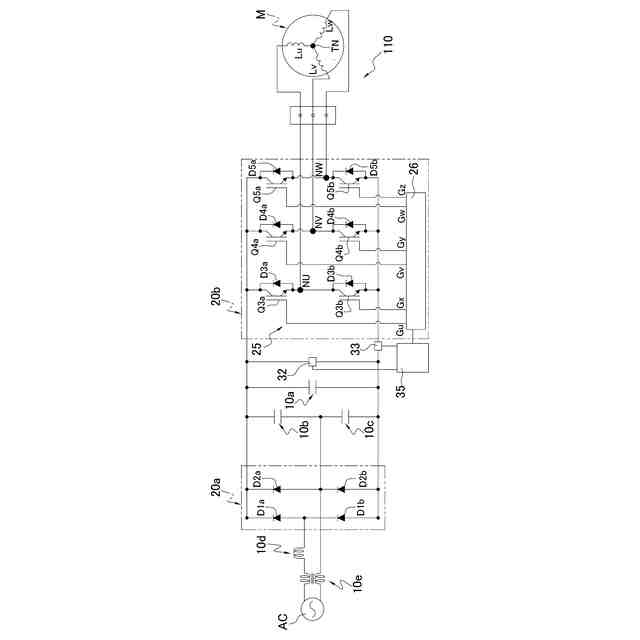

プリント回路板100は、電気エネルギー又は誘導エネルギーを蓄積する重量部品である第1部品10と、複数のリード200を有するパワーデバイスである第2部品20と、第1部品10と第2部品20とが実装される基板30とを備えている。基板30では、第1部品10と第2部品20との間にスリット30aが設けられており、第2部品20のリードが半田付けされる。プリント回路板100では、重量のある第1部品10からの振動が第2部品20へ伝搬することがスリット30aによって抑制されるので、振動に起因するリード200の折れが防止される。

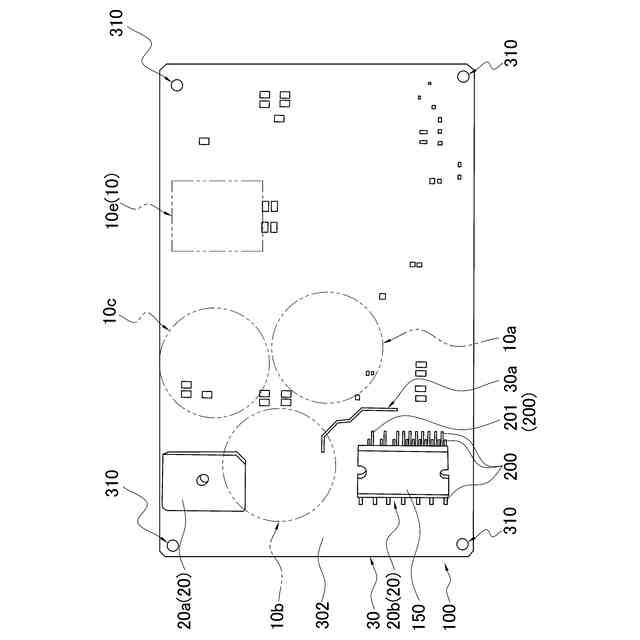

【選択図】図6
特許請求の範囲【請求項１】
電気エネルギー又は誘導エネルギーを蓄積する重量部品である１つの第１部品（１０）および前記重量部品に属する前記第１部品（１０）以外の部品である所定重量部品と、
複数のリード（２００）を有するパワーデバイスである１つ以上の第２部品（２０）と、

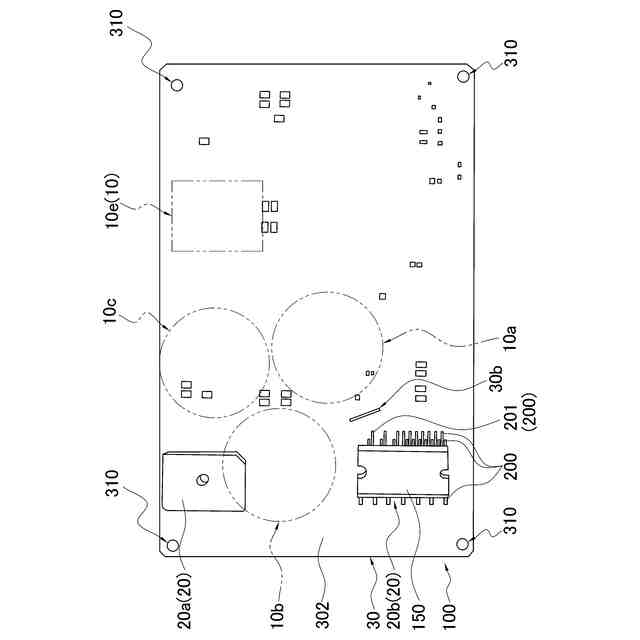

前記第１部品（１０）および前記所定重量部品と前記第２部品（２０）とが実装され、前記第１部品（１０）と、前記第２部品（２０）のうち少なくとも１つの特定された部品（２０ｂ）との間にスリット（３０ａ，３０ｂ，３０ｃ）が設けられており、前記第２部品（２０）の前記リード（２００）が半田付けされる基板（３０）と、
を備え、

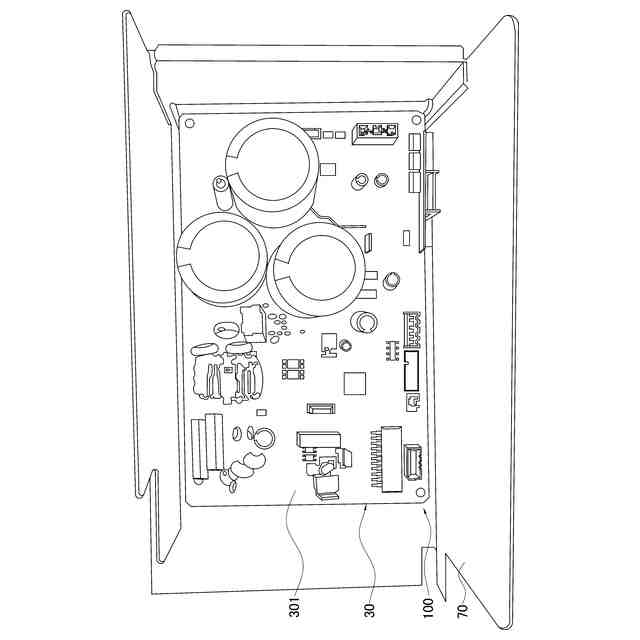

前記第１部品（１０）および前記所定重量部品が前記基板（３０）の表裏の一方の第１面（３０１）に実装され、前記特定された部品（２０ｂ）が前記基板（３０）の表裏の他方の第２面（３０２）に実装され、
前記基板（３０）は、前記第２面（３０２）側が対象物（７０）に固定されており、
前記第１部品（１０）との間に前記スリットが設けられた前記特定された部品（２０ｂ）について、前記基板（３０）の前記第２面（３０２）が正面となる方向から視たとき、前記特定された部品（２０ｂ）の前記リード（２００）は、前記第１部品（１０）および前記所定重量部品のいずれに対しても、前記基板（３０）を挟んで重ならないように配置されている、
プリント回路板（１００）。
続きを表示（約 1,000 文字）【請求項２】
前記複数のリード（２００）は、前記第１部品（１０）に最も近い第１リード（２０１）を含み、
前記スリット（３０ａ，３０ｂ，３０ｃ）は、前記第１部品（１０）と前記第１リード（２０１）との間に設けられている、
請求項１に記載のプリント回路板（１００）。
【請求項３】
前記基板（３０）に垂直な方向の振動が加えられたとき、前記第１部品（１０）による前記第１リード（２０１）への応力は、他の部品への応力に比べて大きい、
請求項２に記載のプリント回路板（１００）。
【請求項４】
前記第２部品（２０）は、インテリジェント・パワー・モジュールを含み、
前記特定された部品が前記インテリジェント・パワー・モジュールである、
請求項１または請求項２に記載のプリント回路板（１００）。
【請求項５】
前記第１部品（１０）は、電解コンデンサ、リアクトルおよびコイルのいずれかである、
請求項１または請求項２に記載のプリント回路板（１００）。
【請求項６】
前記第２部品（２０）は、アクティブ・フィルタ・モジュール、或いは電力変換に使用される部品であって、絶縁ゲート型バイポーラトランジスタ、ＭＯＳＦＥＴ、ダイオード、サイリスタおよびトライアックのいずれかをさらに含む、
請求項４に記載のプリント回路板（１００）。
【請求項７】
前記第１部品（１０）は、前記基板（３０）の中央部に実装されている、
請求項１または請求項２に記載のプリント回路板（１００）。
【請求項８】
前記スリット（３０ａ，３０ｂ，３０ｃ）は、前記基板（３０）を貫通している、
請求項１または請求項２に記載のプリント回路板（１００）。
【請求項９】
前記スリット（３０ａ，３０ｂ，３０ｃ）の幅は、１．０～４．０ｍｍの範囲内である、
請求項１または請求項２に記載のプリント回路板（１００）。
【請求項１０】
前記基板（３０）は、連結部材（４０）と前記第２部品（２０）とを介して前記対象物（７０）に固定されている、
請求項１または請求項２に記載のプリント回路板（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
プリント回路板に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
基板に実装された部品に衝撃や振動が加わったときの、基板への影響をやわらげる目的で部品の周囲にスリットが設けられる場合がある。例えば、特許文献１（実開平４－１０７８７５号公報）に記載のプリント基板では、重量部品であるトランスの取り付け部の周りを囲むように不連続なスリットが設けられ、クラックの拡大が防止されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
基板に振動が繰り返し作用すると、重量部品の振動が当該重量部品から離れている部品にまで伝搬してその部品のリードが折れることがある。
【０００４】
しかしながら、特許文献１では、重量部品による振動が、実装部品のリード折れを招来することに対して何ら対応がなされていない。
【課題を解決するための手段】
【０００５】
第１観点のプリント回路板は、第１部品と、第２部品と、基板とを備えている。第１部品は、電気エネルギー又は誘導エネルギーを蓄積する重量部品である。第２部品は、複数のリードを有するパワーデバイスである。基板は、第１部品と第２部品とが実装され、第１部品と第２部品との間にスリットが設けられており、第２部品のリードが半田付けされる。
【０００６】
このプリント回路板では、重量のある第１部品からの振動が第２部品へ伝搬することがスリットによって抑制されるので、振動に起因するリード折れが防止される。
【０００７】
第２観点のプリント回路板は、第１観点のプリント回路板であって、複数のリードが、第１部品に最も近い第１リードを含む。スリットは、第１部品と第１リードとの間に設けられている。
【０００８】
このプリント回路板では、重量のある第１部品からの振動が第２部品へ伝搬することが、スリットによって抑制されるので、第１部品に最も近い第１リードの折れが防止される。
【０００９】
第３観点のプリント回路板は、第２観点のプリント回路板であって、基板に垂直な方向の振動が加えられたとき、第１部品による第１リードへの応力は、他の部品への応力に比べて大きい。
【００１０】
第４観点のプリント回路板は、第１観点から第３観点のいずれか１つのプリント回路板であって、複数の第１部品が基板に実装されている。複数の第１部品は、第１重量部品を含む。第１重量部品は、基板に垂直な方向の振動が加えられたときのリードへの応力が最も大きい重量部品である。スリットは、第１重量部品と第２部品との間に設けられている。
（【００１１】以降は省略されています）
