特許ウォッチ

公開番号2025088675
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2024007798
出願日2024-01-23
発明の名称LEDフィラメント電球
出願人ムーシンコアンティエンクーフェンユーシェンコンスー
代理人弁理士法人スズエ国際特許事務所
主分類F21K 9/232 20160101AFI20250604BHJP(照明)
要約【課題】構造が単純で生産効率が向上されるLEDフィラメント電球の提供。
【解決手段】発光手段5が有する各第1の発光ユニット501は、いずれも互いに間を開けて発光空間40内に配置される複数のLEDフィラメント51と、同一の第1の発光ユニット501内におけるすべてのLEDフィラメント51のアノード端部に接続されるアノード側導電プレート52と、すべてのLEDフィラメント51のカソード端部に接続されるカソード側導電プレート53と、を有し、そして1対の第1の発光ユニット501において、1つの第1の発光ユニット501が有するアノード側導電プレート52と他の1つの第1の発光ユニット501が有するカソード側導電プレート53とは互いに固定されていると共に電気的に接続するLEDフィラメント電球を提供する。

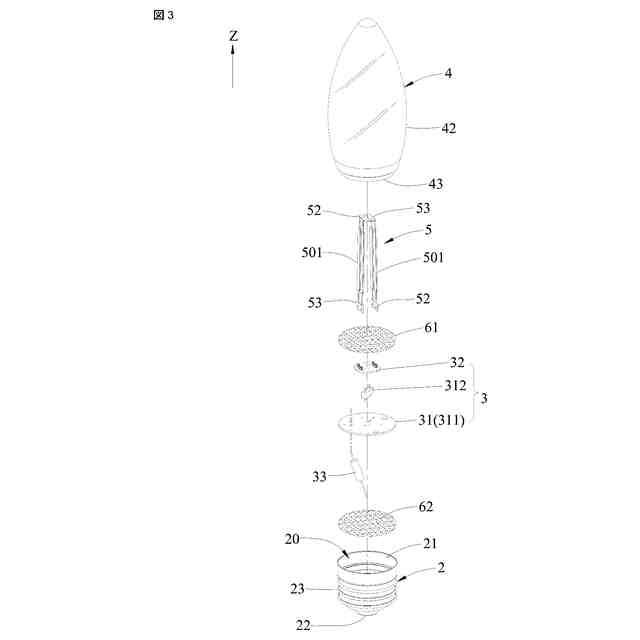

【選択図】図3
特許請求の範囲【請求項１】
第１の電極と第２の電極とを有し、且つ、第１の開口を有する収容室を囲む形状に形成されている口金と、
前記口金に配置されて前記第１の電極及び前記第２の電極に電気的に接続すると共に２つの接続端子が電気的に接続される回路基板を有する制御モジュールと、
空気が充填される発光空間を囲むように形成されると共に、前記発光空間に連通し且つ前記口金の前記第１の開口に向かい合う第２の開口を有するように前記口金に配置されるグローブと、
前記制御モジュールに電気的に接続し、且つ、前記制御モジュールから前記発光空間内に延伸する少なくとも１対の第１の発光ユニットを有する発光手段と、
前記グローブと前記口金との間に配置されると共に、前記第１の開口と前記第２の開口との少なくとも一部に充填される上、前記制御モジュールの少なくとも一部を覆う第１の絶縁放熱グリスと、を備えるＬＥＤフィラメント電球であって、
各前記第１の発光ユニットは、いずれも互いに間を開けて前記発光空間内に配置される複数のＬＥＤフィラメントと、同一の第１の発光ユニット内におけるすべての前記ＬＥＤフィラメントのアノード端部に接続されるアノード側導電プレートと、すべての前記ＬＥＤフィラメントのカソード端部に接続されるカソード側導電プレートと、を有し、
更に、前記発光手段が有する少なくとも１対の前記第１の発光ユニットにおいて、１つの前記第１の発光ユニットが有する前記アノード側導電プレートと他の１つの第１の発光ユニットが有するカソード側導電プレートとは互いに固定されていると共に電気的に接続し、そして前記カソード側導電プレートは２つの前記接続端子における１つに電気的に接続し、他の１つの前記第１の発光ユニットが有する前記アノード側導電プレートは２つの前記接続端子における他の１つに電気的に接続している、ＬＥＤフィラメント電球。
続きを表示（約 1,100 文字）【請求項２】
前記口金に囲まれる前記収容室内に充填される第２の絶縁放熱グリスを更に備える、請求項１に記載のＬＥＤフィラメント電球。
【請求項３】

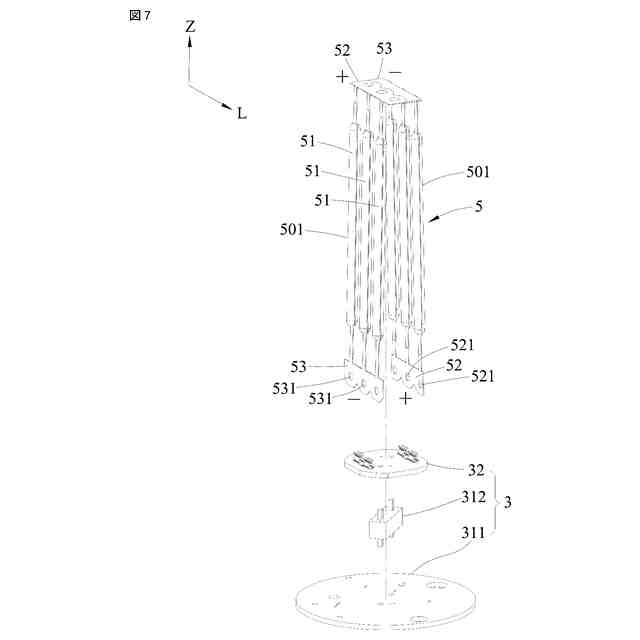

互いに固定されて電気的に接続する前記アノード側導電プレートと前記カソード側導電プレートは、互いに重なるように接続されている、請求項１に記載のＬＥＤフィラメント電球。
【請求項４】

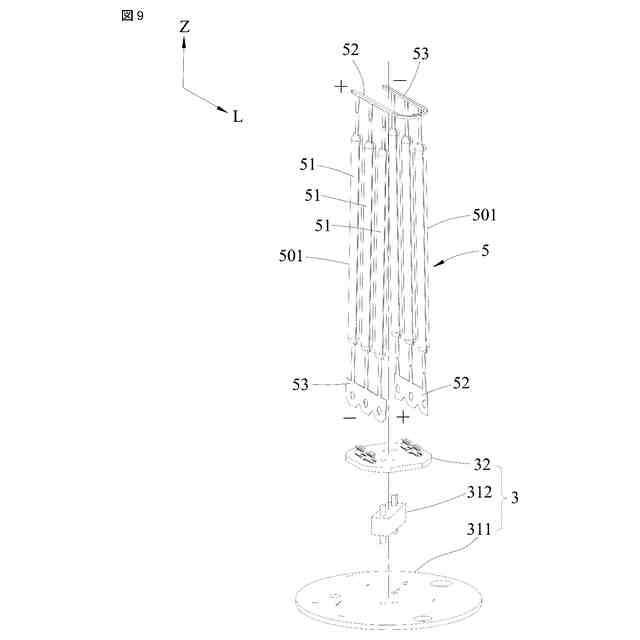

互いに固定されて電気的に接続する前記アノード側導電プレートと前記カソード側導電プレートは、重ならずに互いに隣接するように接続されている、請求項１に記載のＬＥＤフィラメント電球。
【請求項５】
前記制御モジュールは、前記回路基板に電気的に接続する接続板を更に有し、各前記接続端子はいずれも前記接続板に配置される、請求項１に記載のＬＥＤフィラメント電球。
【請求項６】
前記回路基板は、基板本体と、前記基板本体と前記接続板との間に介在するように接続される接続部材と、を有し、前記接続部材は各前記接続端子にそれぞれ電気的に接続する２本の柱状端子を有する、請求項５に記載のＬＥＤフィラメント電球。
【請求項７】
前記グローブの内表面に爆発防止層が塗布されている、請求項１に記載のＬＥＤフィラメント電球。
【請求項８】
前記発光手段は２対の前記第１の発光ユニットを有し、前記制御モジュールは前記２対の前記第１の発光ユニットにおける各前記第１の発光ユニットにそれぞれ電気的に接続される４つの前記接続端子を有する、請求項１に記載のＬＥＤフィラメント電球。
【請求項９】
各前記ＬＥＤフィラメントは前記アノード端部と前記カソード端部との間に接続されて発光に用いられる発光部を有し、
前記アノード側導電プレートと前記アノード端部は同一の金属材料により構成され、前記カソード側導電プレートと前記カソード端部は同一の金属材料により構成される、請求項１に記載のＬＥＤフィラメント電球。
【請求項１０】
前記グローブは略環状に形成されるグローブ下部と、
前記グローブ下部の外周縁から縦方向の上方へ延伸するようにグローブ状に形成されるグローブ本体部と、
前記グローブ下部の内周縁から前記縦方向の下方へ延伸するように略管状に延伸すると共に、前記第２の開口を囲む開口突起部とを有し、
前記開口突起部は前記第１の開口を経由して前記口金の前記収容室内に延伸し、前記グローブ下部は前記口金の前記第１の開口を囲む周縁に当接する、請求項１に記載のＬＥＤフィラメント電球。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は照明装置に関し、特に、ＬＥＤフィラメント電球に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】

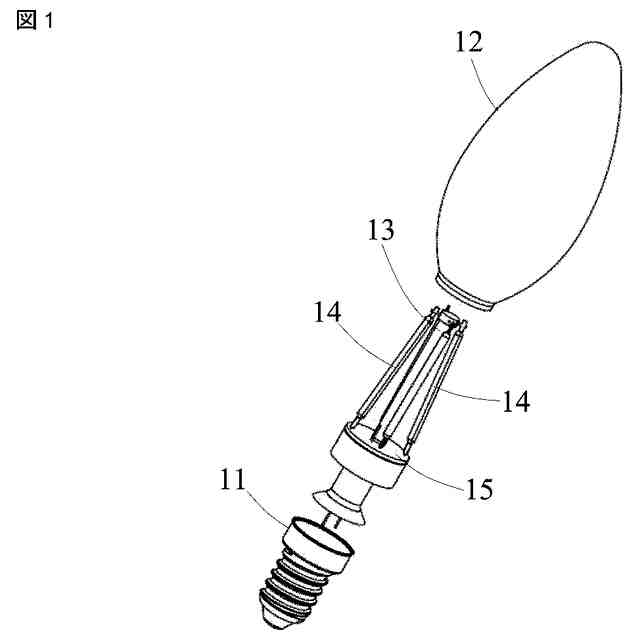

図１に示されるように、特許文献１に記載されるＬＥＤフィラメント電球は、口金１１と、口金１１に接続されるガラスグローブ１２と、ガラスグローブ１２内に延伸する保持柱１３と、保持柱１３の周囲に固定される複数のＬＥＤフィラメント１４と、各ＬＥＤフィラメント１４に電気的に接続する電源１５と、を有する。このような従来のＬＥＤフィラメント電球は、まず電源１５に接続される各ＬＥＤフィラメント１４が保持された保持柱１３をガラスグローブ１２内に挿入してから、ガラスグローブ１２内にガスを充填して挿入用の開口を閉じることで作成される。
【０００３】
このような従来のＬＥＤフィラメント電球はガラスグローブ１２内にガスを充填することでＬＥＤフィラメント電球の放熱効果を高めることができるが、ＬＥＤフィラメント１４を保持する保持柱１３が必要な点において構造が複雑であり、ガラスグローブ１２にガスを充填してから閉じる製造プロセスに関しても簡潔化が求められている。
【先行技術文献】
【特許文献】
【０００４】
中国特許公告第１０７８６９６５５Ｂ号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従って、本発明は構造が単純で製造プロセスも簡潔化されて生産効率が向上されるＬＥＤフィラメント電球の提供を目的とする。
【課題を解決するための手段】
【０００６】

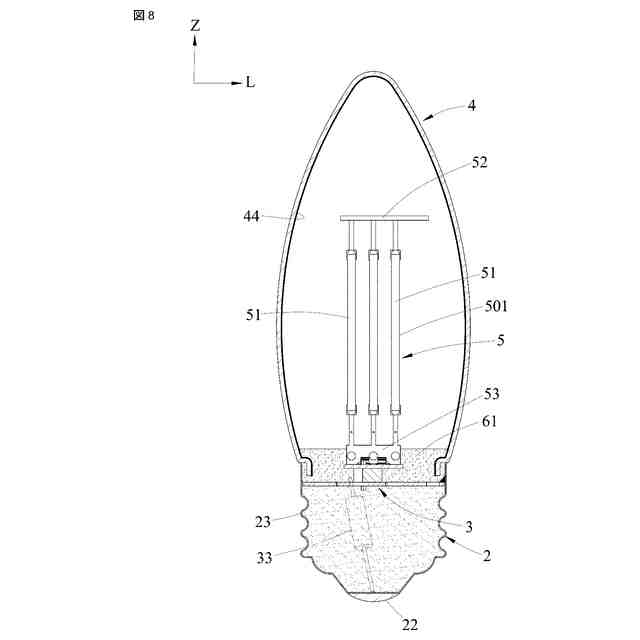

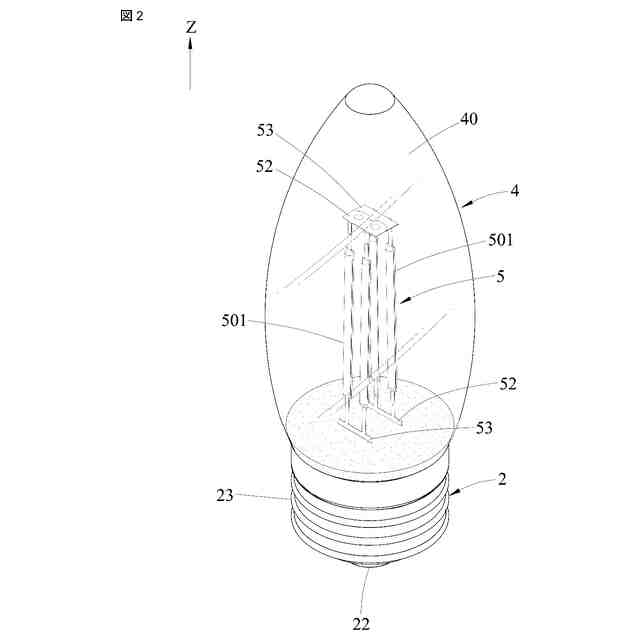

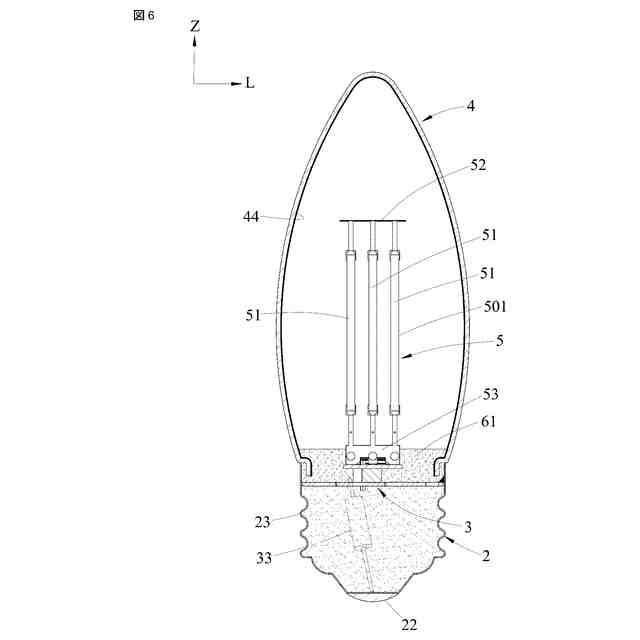

上記目的を達成すべく、本発明は、第１の電極と第２の電極とを有し、且つ、第１の開口を有する収容室を囲む形状に形成されている口金と、
前記口金に配置されて前記第１の電極及び前記第２の電極に電気的に接続すると共に２つの接続端子が電気的に接続される回路基板を有する制御モジュールと、
空気が充填される発光空間を囲むように形成されると共に、前記発光空間に連通し且つ前記口金の前記第１の開口に向かい合う第２の開口を有するように前記口金に配置されるグローブと、
前記制御モジュールに電気的に接続し、且つ、前記制御モジュールから前記発光空間内に延伸する少なくとも１対の第１の発光ユニットを有する発光手段と、
前記グローブと前記口金との間に配置されると共に、前記第１の開口と前記第２の開口との少なくとも一部に充填される上、前記制御モジュールの少なくとも一部を覆う第１の絶縁放熱グリスと、を備えるＬＥＤフィラメント電球であって、
各前記第１の発光ユニットは、いずれも互いに間を開けて前記発光空間内に配置される複数のＬＥＤフィラメントと、同一の第１の発光ユニット内におけるすべての前記ＬＥＤフィラメントのアノード端部に接続されるアノード側導電プレートと、すべての前記ＬＥＤフィラメントのカソード端部に接続されるカソード側導電プレートと、を有し、
更に、前記発光手段が有する少なくとも１対の前記第１の発光ユニットにおいて、１つの前記第１の発光ユニットが有する前記アノード側導電プレートと他の１つの第１の発光ユニットが有するカソード側導電プレートとは互いに固定されていると共に電気的に接続し、そして前記カソード側導電プレートは２つの前記接続端子における１つに電気的に接続し、他の１つの前記第１の発光ユニットが有する前記アノード側導電プレートは２つの前記接続端子における他の１つに電気的に接続している、ＬＥＤフィラメント電球を提供する。
【０００７】
また、本発明は構造が単純で製造プロセスも簡潔化されて生産効率が向上され、且つ、輝度が高いＬＥＤフィラメント電球の提供をも目的とする。
【０００８】
即ち、本発明は第１の電極と第２の電極とを有し、且つ、第１の開口を有する収容室を囲む形状に形成されている口金と、
前記口金に配置されて前記第１の電極及び前記第２の電極に電気的に接続すると共に２つの接続端子が電気的に接続される回路基板を有する制御モジュールと、
空気が充填される発光空間を囲むように形成されると共に、前記発光空間に連通し且つ前記口金の前記第１の開口に向かい合う第２の開口を有するように前記口金に配置されるグローブと、
前記制御モジュールに電気的に接続し、且つ、前記制御モジュールから所定の縦方向に沿って前記発光空間内に延伸する少なくとも１対の第１の発光ユニット及び前記縦方向において前記１対の第１の発光ユニットの上方側に位置する第２の発光ユニットを有する発光手段と、
前記グローブと前記口金との間に配置されると共に、前記第１の開口と前記第２の開口との少なくとも一部に充填される上、前記制御モジュールの少なくとも一部を覆う第１の絶縁放熱グリスと、を備えるＬＥＤフィラメント電球であって、
各前記第１の発光ユニットは、いずれも互いに間を開けて前記発光空間内に配置される複数のＬＥＤフィラメントと、同一の第１の発光ユニット内におけるすべての前記ＬＥＤフィラメントのアノード端部に接続されるアノード側導電プレートと、すべての前記ＬＥＤフィラメントのカソード端部に接続されるカソード側導電プレートと、を有し、
更に、前記発光手段が有する少なくとも１対の前記第１の発光ユニットにおいて、１つの前記第１の発光ユニットが有する前記アノード側導電プレートは前記第２の発光ユニットのカソード端部に固定されていると共に電気的に接続し、そして前記カソード側導電プレートは２つの前記接続端子における１つに電気的に接続し、
他の１つの前記第１の発光ユニットが有する前記アノード側導電プレートは２つの前記接続端子における他の１つに電気的に接続し、前記カソード側導電プレートは前記第２の発光ユニットのアノード端部に固定されていると共に電気的に接続する、ＬＥＤフィラメント電球をも提供する。
【発明の効果】
【０００９】
本発明は１つの第１の発光ユニットのアノード側導電プレートと他の１つの第１の発光ユニットのカソード側導電プレートとが互いに固定されていると共に電気的に接続する構成、もしくは第２の発光ユニットのアノード端部とカソード端部が２つの第１の発光ユニットそれぞれのカソード側導電プレートとアノード側導電プレートに固定されていると共に電気的に接続する構成を採用する構成により、第１の発光ユニットを保持するために保持柱を設置しなくても第１の発光ユニットを充分に保持することが可能となる。また、本発明は第１の絶縁放熱グリス及び口金を経由して発光手段が発光する際に生じる熱を放出することが可能となるので、グローブ内に放熱効果を高める熱伝導率の高い特定のガスを充填する必要もなくなる。
【００１０】
したがって、本発明は保持柱を設置しないため構造が単純で、放熱効果を高める熱伝導率の高い特定のガスを充填しないため製造プロセスも簡潔化されて生産効率が向上される。
【図面の簡単な説明】
（【００１１】以降は省略されています）
