公開番号2025088277
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202879
出願日2023-11-30
発明の名称樹脂供給装置、樹脂成形品の製造装置および樹脂成形品の製造方法
出願人TOWA株式会社
代理人弁理士法人深見特許事務所
主分類B29C 43/34 20060101AFI20250604BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】樹脂成形品の品質および生産性の向上を企図可能な樹脂供給装置を得る。

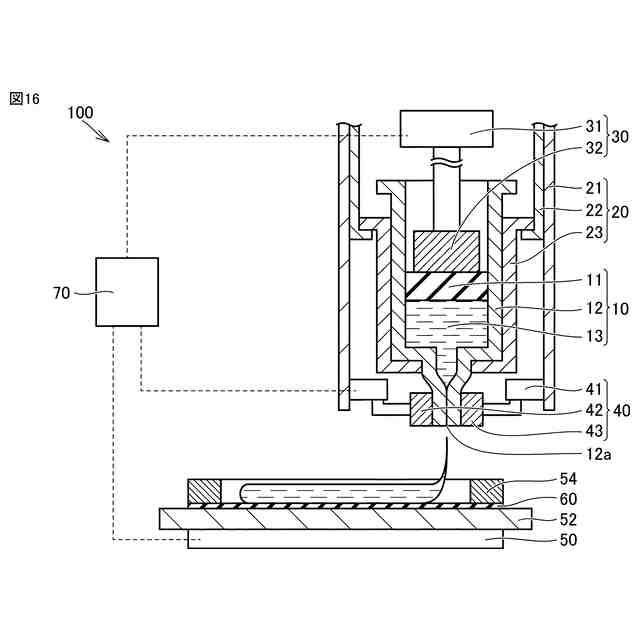

【解決手段】樹脂供給装置100は、吐出部12aを有する収容部14と、収容部14に挿入される押圧部32を有し、押圧部32が移動することにより樹脂材料13を吐出部12aから押し出す押圧機構30と、供給対象物60上に供給された樹脂材料13の重量を検出する検出部50と、開状態および閉状態を形成可能に構成されたチャック42,43を有する開閉機構40とを備え、検出部50によって検出された、吐出部12aから押し出され供給対象物60上に供給された樹脂材料13の重量を検出重量とすると、制御部70は、検出重量が第1の所定値以上となった場合に押圧部32の移動を停止させ、押圧部32の移動停止後に検出重量が第2の所定値以上となった場合にチャック42,43を開状態から閉状態に変更させる。
【選択図】図16
特許請求の範囲【請求項１】
供給対象物に樹脂材料を供給する樹脂供給装置であって、
樹脂材料を収容し、前記樹脂材料を吐出する吐出部を有する収容部と、
前記収容部に挿入される押圧部を有し、前記押圧部が移動することにより前記樹脂材料を前記吐出部から押し出す押圧機構と、
前記吐出部から押し出され前記供給対象物上に供給された前記樹脂材料の重量を検出する検出部と、
開状態および閉状態を形成可能に構成されたチャックを有し、前記吐出部から押し出された前記樹脂材料が前記供給対象物に到達することを前記チャックの前記開状態において許容し、前記吐出部から押し出された前記樹脂材料が前記供給対象物に到達することを前記チャックの前記閉状態において遮断する、開閉機構と、
前記押圧部の移動と前記チャックの開閉動作とを制御するための制御部と、を備え、
前記検出部によって検出された、前記吐出部から押し出され前記供給対象物上に供給された前記樹脂材料の重量を検出重量とすると、
前記制御部は、
前記検出重量が第１の所定値以上となった場合に前記押圧部の移動を停止させ、
前記押圧部の移動停止後に前記検出重量が第２の所定値以上となった場合に前記チャックを前記開状態から前記閉状態に変更させる、
樹脂供給装置。
続きを表示（約 1,200 文字）【請求項２】
前記制御部は、前記チャックが前記開状態から前記閉状態に変更することによって前記樹脂材料が前記供給対象物上に供給されなくなった後の前記検出重量を取得し、取得した値と予め設定されていた目標重量値との差分に応じて、前記第１の所定値および前記第２の所定値のうちの少なくとも一方を変更する、
請求項１に記載の樹脂供給装置。
【請求項３】
前記制御部は、前記押圧部に第１の移動を行なわせるように前記押圧機構を制御するとともに、前記第１の移動の後に、前記押圧部に第２の移動を行なわせるように前記押圧機構を制御し、
前記検出部は、前記吐出部から押し出され前記供給対象物上に供給された前記樹脂材料の重量を、前記第１の移動および前記第２の移動のうちの少なくとも前記第２の移動が行なわれている間に検出する、
請求項１または２に記載の樹脂供給装置。
【請求項４】
前記制御部は、前記押圧部が前記第１の移動を行なうことで前記押圧部が予め定められた距離を移動した後に、前記押圧部に前記第２の移動を行なわせる、
請求項３に記載の樹脂供給装置。
【請求項５】
前記吐出部から押し出され前記供給対象物上に単位時間あたりに供給される前記樹脂材料の重量を基準重量とすると、
前記制御部は、前記押圧部が前記第１の移動を行なっている間の前記基準重量よりも、前記押圧部が前記第２の移動を行なっている間の前記基準重量の方が小さくなるように、前記押圧機構を制御する、
請求項３または４に記載の樹脂供給装置。
【請求項６】
前記押圧部が前記第１の移動を行なう時間を第１時間とし、
前記押圧部が前記第２の移動を行なう時間を第２時間とすると、
前記制御部は、前記第１時間よりも前記第２時間の方が短くなるように前記押圧機構を制御する、
請求項３から５のいずれか１項に記載の樹脂供給装置。
【請求項７】
前記制御部が前記押圧部の移動を停止させてから、前記制御部が前記チャックを前記開状態から前記閉状態に変更させるまでの時間を第３時間とすると、
前記制御部は、前記第２時間よりも前記第３時間の方が短くなるように、前記押圧機構および／または前記チャックを制御する、
請求項６に記載の樹脂供給装置。
【請求項８】
請求項１から請求項７のいずれか１項に記載の樹脂供給装置を備える、
樹脂成形品の製造装置。
【請求項９】
請求項８に記載の樹脂成形品の製造装置を用いた樹脂成形品の製造方法であって、
前記樹脂供給装置が供給対象物に前記樹脂材料を供給する工程と、
前記樹脂材料を用いて前記供給対象物に樹脂成形を行う工程と、を含む、
樹脂成形品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、樹脂供給装置、樹脂成形品の製造装置および樹脂成形品の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特開２０１８－１３４８４６号公報（特許文献１）に開示されているように、供給対象物に樹脂材料を供給する樹脂供給装置が知られている。特許文献１に記載の装置は、シリンジ、ノズル、プランジャおよびピンチバルブを備える。ピンチバルブは、ノズルを挟むことによりノズルの開閉を行なう。プランジャの下動が停止すると共にピンチバルブが閉じることにより、ノズルからの液状樹脂の吐出が停止される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１３４８４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

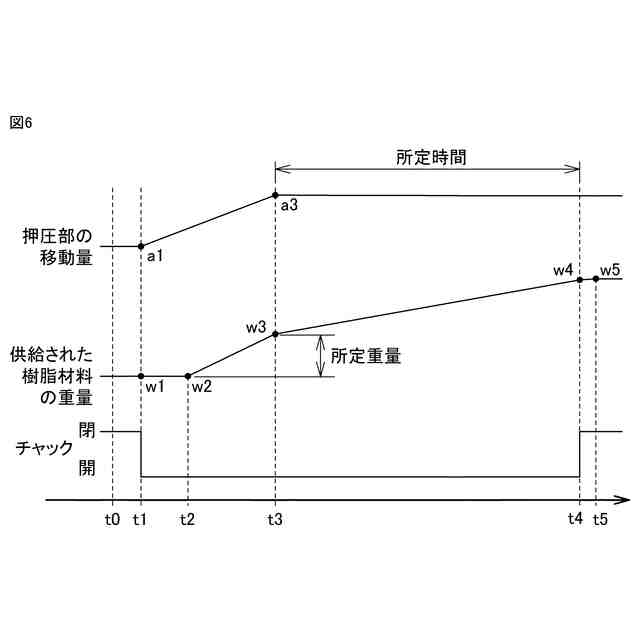

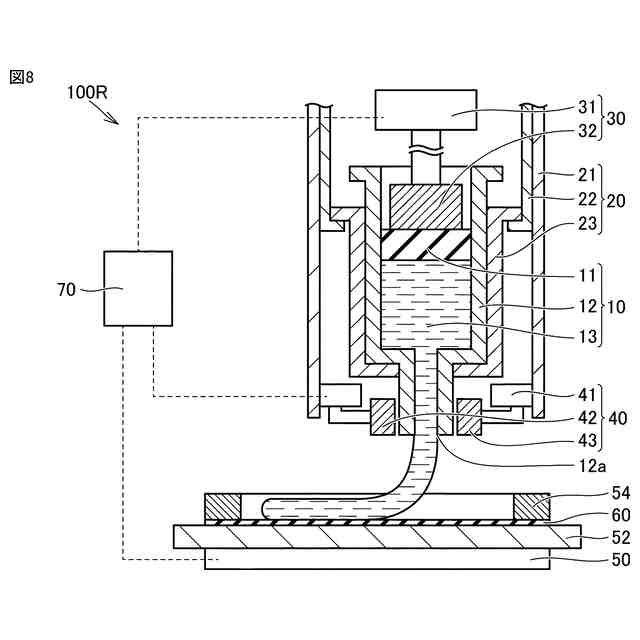

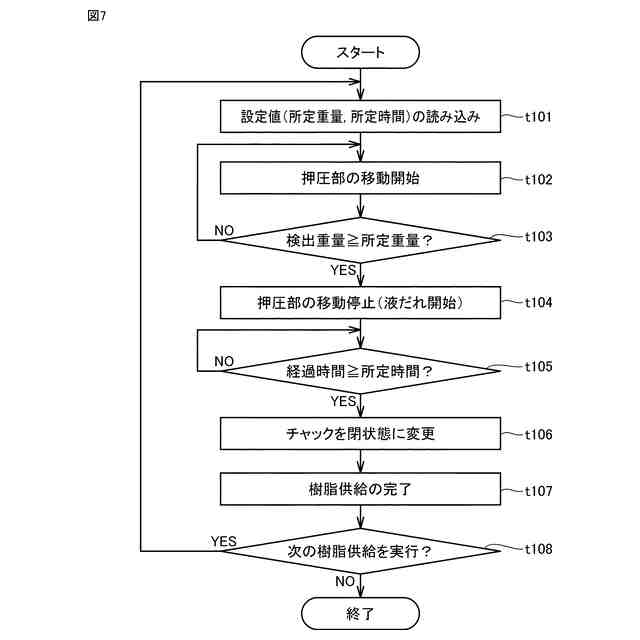

樹脂供給装置においては、樹脂を収容する収容部（シリンジ等）の内部において押圧部（プランジャ等）の移動が停止することによって、収容部内の樹脂はもはや加圧されなくなる。押圧部の移動が停止した後であっても、樹脂材料は吐出部（ノズル等）からしばらくの間は吐出され続ける。押圧部の移動が停止した後に吐出部から吐出され続ける現象は「液だれ」等とも呼称される。
【０００５】
樹脂供給装置においては、チャックという部材を用いることができる。チャックは、吐出部に接触して吐出部の内部空間を開閉するように配置される。チャックは、たとえば液だれが発生している際に駆動され、開状態から閉状態へ遷移して樹脂材料が供給対象物に供給され続けることを阻害する。
【０００６】

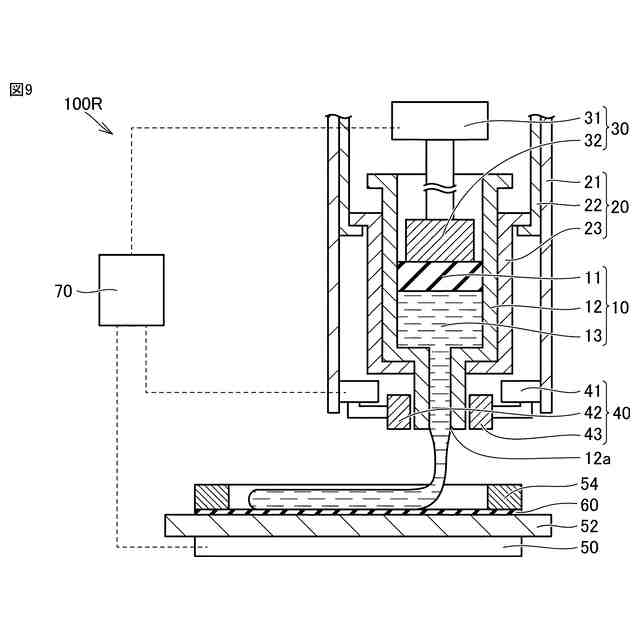

チャックを閉じると、吐出部の内部空間に付着していた樹脂材料の一部が押し出されて、供給対象物に供給される。さらに、樹脂供給装置が上下動することにより樹脂材料の吐出が促進される。これらの一連の動作は「液切り」等とも呼称される。
【０００７】
供給対象物に最終的に供給される樹脂材料の重量を所望の値に近づけることは、樹脂成形品の寸法および形状などの品質の向上につながる。液だれおよび液切りによる樹脂材料の供給量を正確に把握し、供給対象物に最終的に供給される樹脂材料の重量を所望の値に近づけるためには時間を要する。これらに要する時間を短縮して樹脂成形品の生産性を向上させるという需要が存在する。
【０００８】
本明細書は、樹脂成形品の品質および生産性の向上を企図可能な、樹脂供給装置、樹脂成形品の製造装置および樹脂成形品の製造方法を開示することを目的とする。
【課題を解決するための手段】
【０００９】

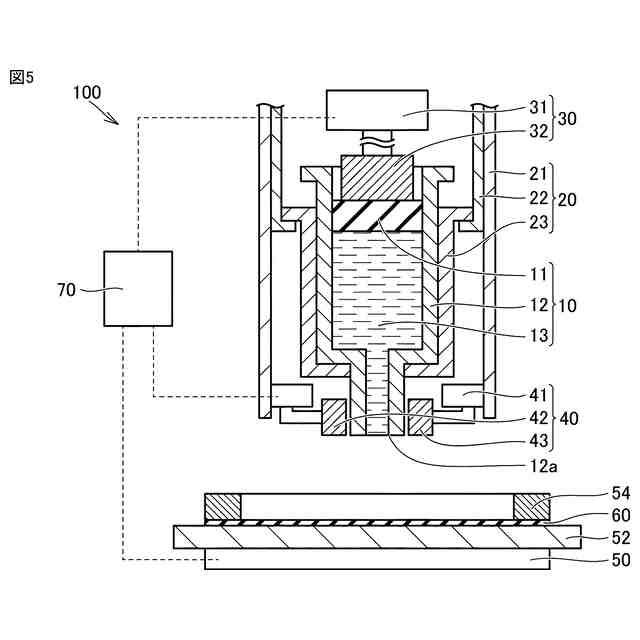

供給対象物に樹脂材料を供給する樹脂供給装置は、樹脂材料を収容し、上記樹脂材料を吐出する吐出部を有する収容部と、上記収容部に挿入される押圧部を有し、上記押圧部が移動することにより上記樹脂材料を上記吐出部から押し出す押圧機構と、上記吐出部から押し出され上記供給対象物上に供給された上記樹脂材料の重量を検出する検出部と、開状態および閉状態を形成可能に構成されたチャックを有し、上記吐出部から押し出された上記樹脂材料が上記供給対象物に到達することを上記チャックの上記開状態において許容し、上記吐出部から押し出された上記樹脂材料が上記供給対象物に到達することを上記チャックの上記閉状態において遮断する、開閉機構と、上記押圧部の移動と上記チャックの開閉動作とを制御するための制御部と、を備え、上記検出部によって検出された、上記吐出部から押し出され上記供給対象物上に供給された上記樹脂材料の重量を検出重量とすると、上記制御部は、上記検出重量が第１の所定値以上となった場合に上記押圧部の移動を停止させ、上記押圧部の移動停止後に上記検出重量が第２の所定値以上となった場合に上記チャックを上記開状態から上記閉状態に変更させる。
【００１０】

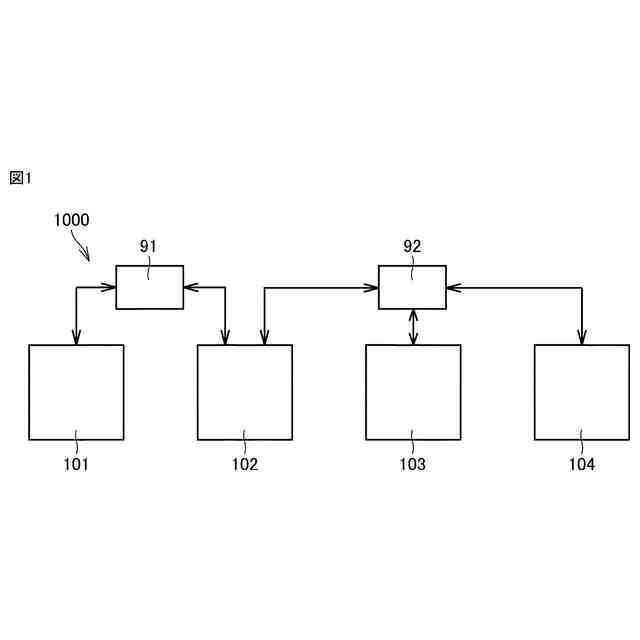

樹脂成形品の製造装置は、上記樹脂供給装置を備える。

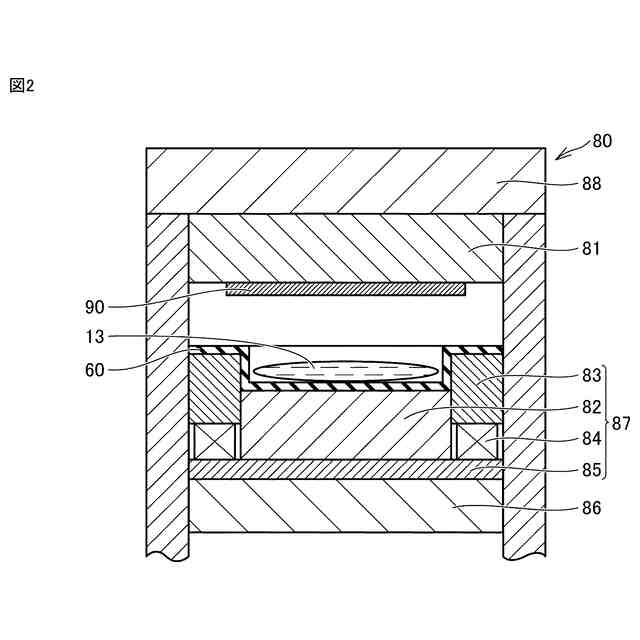

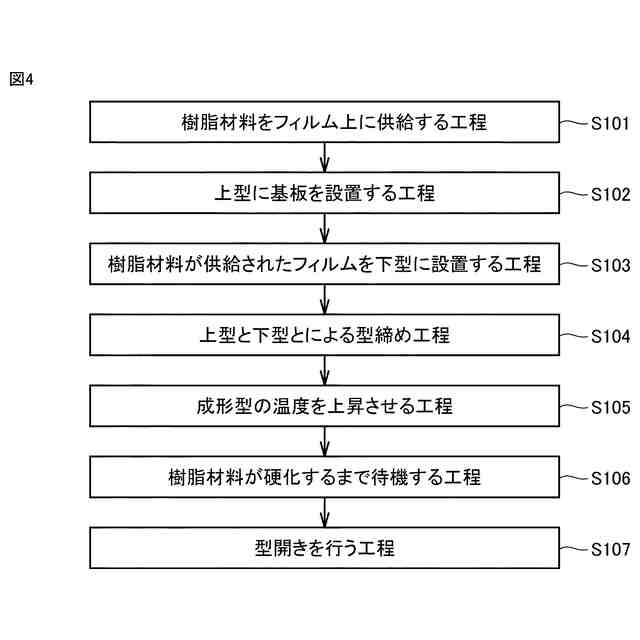

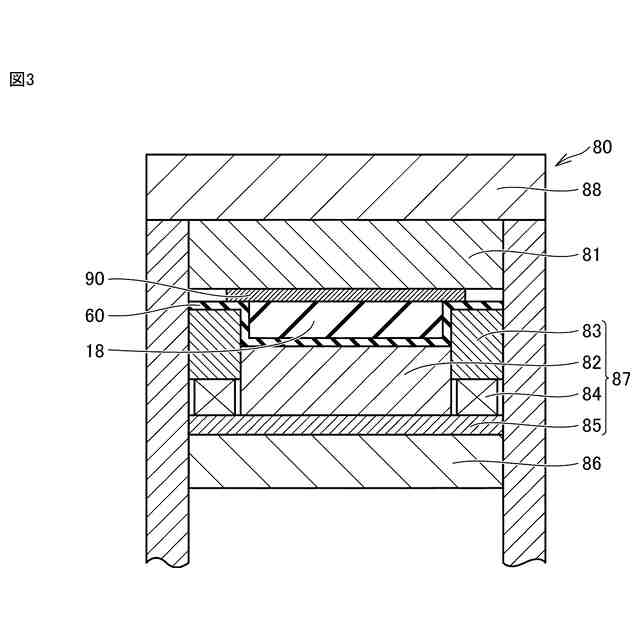

上記の樹脂成形品の製造装置を用いた樹脂成形品の製造方法であって、上記樹脂供給装置が供給対象物に上記樹脂材料を供給する工程と、上記樹脂材料を用いて上記供給対象物に樹脂成形を行う工程と、を含む。
【発明の効果】
（【００１１】以降は省略されています）
