公開番号2025086366
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200278
出願日2023-11-28
発明の名称電動圧縮機
出願人三菱重工サーマルシステムズ株式会社
代理人個人,個人,個人
主分類H02K 1/16 20060101AFI20250602BHJP(電力の発電,変換,配電)
要約【課題】ステータに生じる振動がハウジングの内周面に伝達されることを低減し、かつ冷媒流路の面積を十分に確保する。
【解決手段】スクロール圧縮機構を駆動するモータ50は、ステータ51と、ロータ52と、を備え、ステータ51は、外周部51bと、複数のティース部51aと、を有し、外周部51bは、第1位置に形成される第1切欠部51c1と、第2位置に形成されるとともに第1切欠部51c1よりも周方向CDの長さが長い第2切欠部51c2と、を有し、第1切欠部51c1が形成される第1位置は、外周部51bがフロントハウジング30の内周面30aと接触する領域に挟まれた位置であり、第2切欠部51c2が形成される第2位置は、外周部51bとフロントハウジング30の内周面30aとが接触しない領域に挟まれ、かつ内周面30aに冷媒が流通する冷媒流路10bが形成される位置であるスクロール圧縮機を提供する。
【選択図】図2
特許請求の範囲【請求項１】
軸線に沿って延びる筒状に形成されるハウジングと、
前記ハウジングの内部に配置されるとともに前記軸線回りに回転して冷媒を圧縮する圧縮部と、
前記圧縮部を前記軸線回りに回転駆動するモータと、を備え、
前記モータは、
前記ハウジングの内部に前記軸線に沿って延びるように配置されるステータと、
前記ステータの内周側に配置されるロータと、を備え、
前記ステータは、外周部と、
前記外周部から前記軸線に向けて突出するように前記軸線回りの周方向の複数位置に配置されるとともにコイル巻線が巻き回される複数のティース部と、を有し、
前記外周部は、複数の前記ティース部が配置される前記周方向の前記複数位置に含まれる第１位置に形成される第１切欠部と、複数の前記ティース部が配置される前記周方向の前記複数位置に含まれる第２位置に形成されるとともに前記第１切欠部よりも前記周方向の長さが長い第２切欠部と、を有し、
前記第１切欠部が形成される前記第１位置は、前記外周部が前記ハウジングの内周面と接触する領域に挟まれた位置であり、
前記第２切欠部が形成される前記第２位置は、前記外周部と前記ハウジングの前記内周面とが接触しない領域に挟まれ、かつ前記内周面に前記冷媒が流通する冷媒流路が形成される位置である電動圧縮機。
続きを表示（約 210 文字）【請求項２】
前記第１切欠部の前記周方向の第１長さは、前記ティース部の内周側端部の前記周方向の長さよりも短く、
前記第２切欠部の前記周方向の第２長さは、前記ティース部の内周側端部の前記周方向の長さよりも長い請求項１に記載の電動圧縮機。
【請求項３】
複数の前記第１切欠部および複数の前記第２切欠部は、前記周方向に沿って均等の間隔で配置される請求項１または請求項２に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電動圧縮機に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、モータにより圧縮機を駆動して冷媒を圧縮する電動圧縮機が知られている（例えば、特許文献１参照）。特許文献１では、ステータの外周面の周方向の複数の位置に位置決め部を設け、位置決め部に挿入される締結ボルトをハウジングに締結することにより、ステータをハウジングに固定している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６０７８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
モータを収容するハウジングに締結ボルトを用いずにステータを固定する方法として、例えば、ハウジングを加熱して膨張させた状態でステータを挿入し、ステータの外周部とハウジングの内周面とが接触した状態とする焼き嵌めを行う方法が知られている。
【０００５】
しかしながら、焼き嵌めによりステータの外周部をハウジングの内周面と接触させると、モータを駆動する際にステータに生じる振動がステータの外周部を介してハウジングの内周面に伝達され、ハウジングの表面に大きな振動が生じてしまう。また、ステータの外周部とハウジングの内周面とが接触する領域が広くなると、ハウジングに流入した冷媒を圧縮機に流通させるための冷媒流路の面積を十分に確保することができない。
【０００６】
本開示は、このような事情に鑑みてなされたものであって、モータを駆動する際にステータに生じる振動がステータの外周部を介してハウジングの内周面に伝達されることを低減し、かつ冷媒流路の面積を十分に確保することが可能な電動圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様に係るスクロール圧縮機は、軸線に沿って延びる筒状に形成されるハウジングと、前記ハウジングの内部に配置されるとともに前記軸線回りに回転して冷媒を圧縮する圧縮部と、前記圧縮部を前記軸線回りに回転駆動するモータと、を備え、前記モータは、前記ハウジングの内部に前記軸線に沿って延びるように配置されるステータと、前記ステータの内周側に配置されるロータと、を備え、前記ステータは、外周部と、前記外周部から前記軸線に向けて突出するように前記軸線回りの周方向の複数位置に配置されるとともにコイル巻線が巻き回される複数のティース部と、を有し、前記外周部は、複数の前記ティース部が配置される前記周方向の前記複数位置に含まれる第１位置に形成される第１切欠部と、複数の前記ティース部が配置される前記周方向の前記複数位置に含まれる第２位置に形成されるとともに前記第１切欠部よりも前記周方向の長さが長い第２切欠部と、を有し、前記第１切欠部が形成される前記第１位置は、前記外周部が前記ハウジングの内周面と接触する領域に挟まれた位置であり、前記第２切欠部が形成される前記第２位置は、前記外周部と前記ハウジングの前記内周面とが接触しない領域に挟まれ、かつ前記内周面に前記冷媒が流通する冷媒流路が形成される位置である。
【発明の効果】
【０００８】
本開示によれば、モータを駆動する際にステータに生じる振動がステータの外周部を介してハウジングの内周面に伝達されることを低減し、かつ冷媒流路の面積を十分に確保することが可能な電動圧縮機を提供することができる。
【図面の簡単な説明】
【０００９】

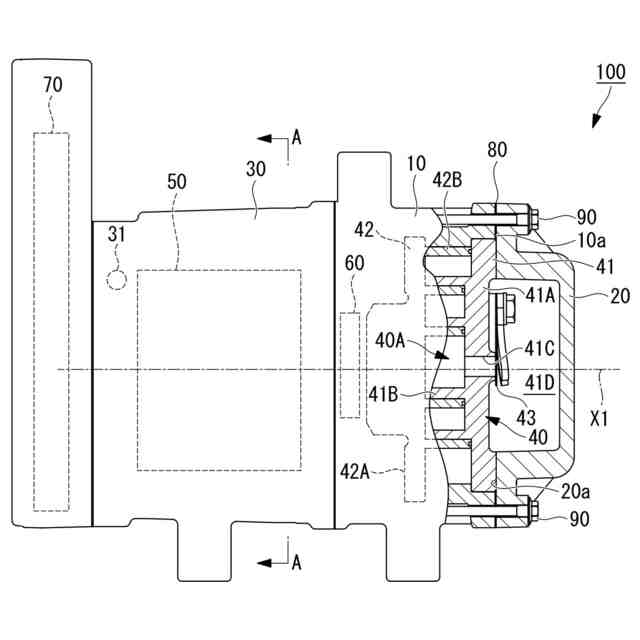

本開示の一実施形態に係るスクロール圧縮機の概略構成を示す縦断面図である。
図１に示すスクロール圧縮機のＡ－Ａ矢視断面図である。
図２に示すステータの断面図である。
【発明を実施するための形態】
【００１０】
本開示の一実施形態にかかるスクロール圧縮機（電動圧縮機）１００について、図面を参照して説明する。本実施形態のスクロール圧縮機１００は、例えば、車両用空気調和機に用いられるものである。
（【００１１】以降は省略されています）
