公開番号2025075801
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187226
出願日2023-10-31
発明の名称ラミネート装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 11/42 20060101AFI20250508BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】貼り合わせ品質の低下を抑制する手段を提供する。

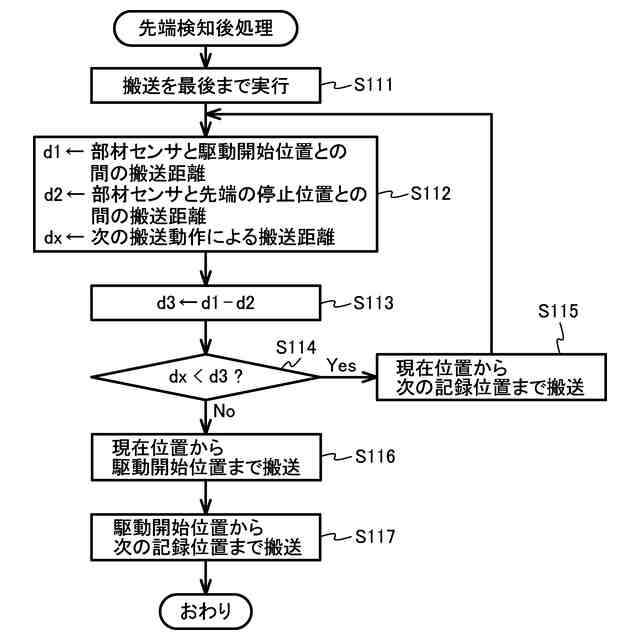

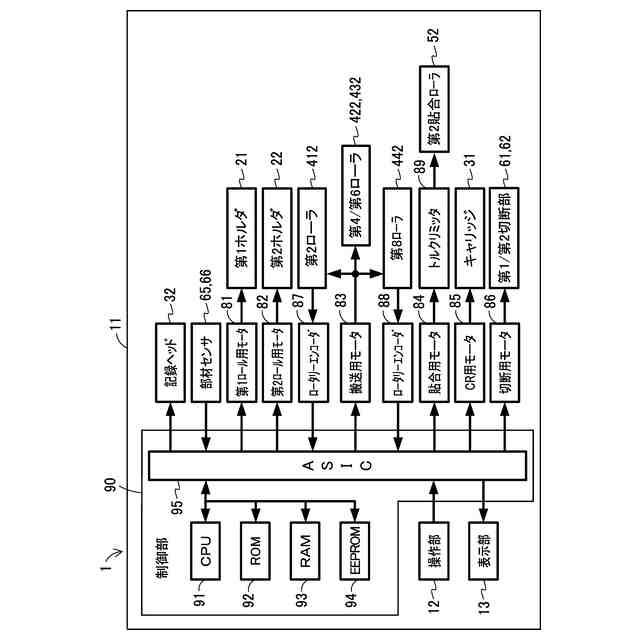

【解決手段】ラミネート装置1の制御部90は、第1部材101の先端Pが駆動開始位置Qに到達したときに、貼合ローラ50の駆動を開始させる。制御部90は、搬送動作(S115)によって、第1部材101が次の記録位置に到達するより前に、第1部材101の先端Pが駆動開始位置Qに到達する場合には(S114:No)、搬送動作に代えて、先端Pが駆動開始位置Qに到達するまで第1部材101を搬送して停止させる第1搬送(S116)と、先端Pが駆動開始位置Qに到達した位置から次の記録位置まで第1部材101を搬送して停止させる第2搬送(S117)と、を行う第1分割搬送動作を第1搬送ローラ41に実行させる。
【選択図】図9
特許請求の範囲【請求項１】

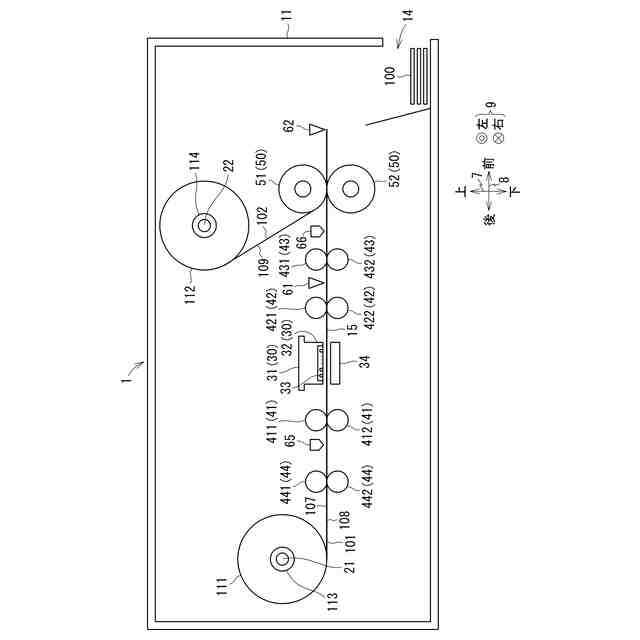

第１部材を搬送方向に搬送する搬送ローラと、
上記搬送ローラによって搬送された上記第１部材に画像を記録する記録部と、
上記記録部にて画像が記録された上記第１部材と、第２部材とを貼り合わせる貼合ローラと、
制御部と、を備え、
上記制御部は、

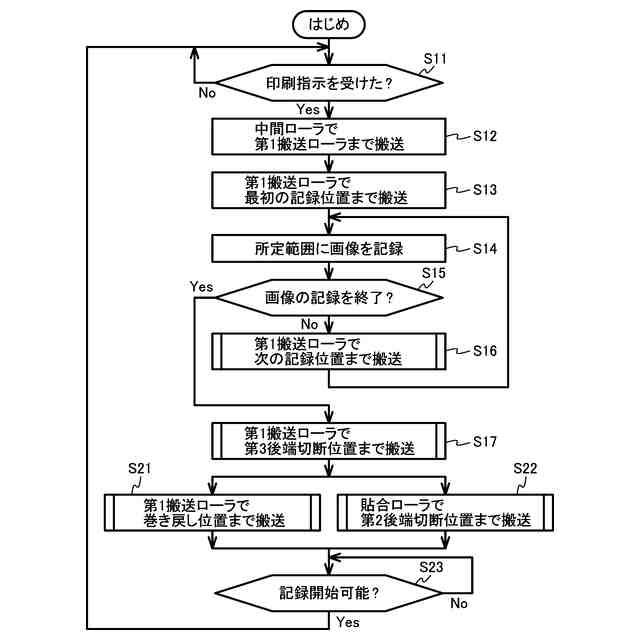

上記第１部材に画像を記録する記録動作を上記記録部に実行させ、

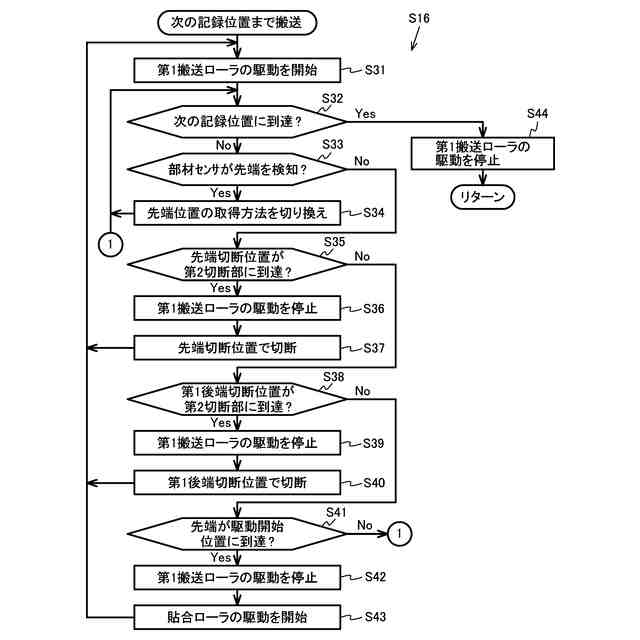

上記第１部材を次の記録位置まで搬送して停止させる搬送動作を上記搬送ローラに実行させ、
上記第１部材の先端が駆動開始位置に到達したときに、上記貼合ローラの駆動を開始させ、
上記搬送動作によって、上記第１部材が次の記録位置に到達するより前に、上記第１部材の先端が上記駆動開始位置に到達する場合には、上記搬送動作に代えて、上記第１部材の先端が上記駆動開始位置に到達するまで上記第１部材を搬送して停止させる第１搬送と、上記第１部材の先端が上記駆動開始位置に到達した位置から次の記録位置まで上記第１部材を搬送して停止させる第２搬送と、を行う第１分割搬送動作を上記搬送ローラに実行させるラミネート装置。
続きを表示（約 2,800 文字）【請求項２】
上記駆動開始位置は、上記第１部材の先端が上記貼合ローラに当接し、かつ上記第１部材に所定量以下のたわみが形成される位置である請求項１に記載のラミネート装置。
【請求項３】
上記第１部材の先端を検知するセンサをさらに備え、
上記制御部は、
上記搬送ローラが上記搬送動作を実行中に、上記センサが上記第１部材の先端を検知した場合には、
上記搬送ローラに実行中の上記搬送動作を最後まで実行させ、
上記センサと上記駆動開始位置との間の第１搬送距離から、上記センサと上記第１部材の先端の停止位置との間の第２搬送距離を引いた第３搬送距離を算出し、
次の上記搬送動作による搬送距離が上記第３搬送距離未満である場合には、上記搬送動作を上記搬送ローラに実行させ、
次の上記搬送動作による搬送距離が上記第３搬送距離以上である場合には、上記第１分割搬送動作を上記搬送ローラに実行させる請求項１に記載のラミネート装置。
【請求項４】
上記制御部は、上記記録部に上記記録動作として、上記搬送方向に交差する交差方向に１回移動する間に画像を記録可能な最大範囲に画像を記録する第１記録動作、および、上記交差方向に複数回移動する間に上記最大範囲に画像を記録する第２記録動作のいずれかを実行させ、
上記搬送動作による搬送距離は、上記記録部が上記第１記録動作を実行する場合における上記最大範囲の上記搬送方向の距離、および、上記記録部が上記第２記録動作を実行する場合に、上記記録部が上記交差方向に１回移動する間に画像を記録する範囲の上記搬送方向の距離のいずれかである請求項１に記載のラミネート装置。
【請求項５】
上記第１部材の先端を検知するセンサをさらに備え、
上記制御部は、
上記センサが上記第１部材の先端を検知する前では、上記搬送動作による搬送距離が第４搬送距離より長い場合に、上記第１部材を上記第４搬送距離より短い第５搬送距離だけ搬送して停止させる第３搬送を少なくとも２回行う第２分割搬送動作を上記搬送ローラに実行させ、
上記センサが上記第１部材の先端を検知した後では、上記搬送動作による搬送距離が上記第４搬送距離より長い場合でも、上記搬送動作を上記搬送ローラに実行させる請求項１に記載のラミネート装置。
【請求項６】
上記制御部は、
上記搬送ローラが上記第３搬送を実行中に、上記センサが上記第１部材の先端を検知した場合には、
上記搬送ローラに実行中の上記第３搬送を最後まで実行させ、
上記センサと上記駆動開始位置との間の第１搬送距離から、上記センサと上記第１部材の先端の上記第３搬送による停止位置との間の第６搬送距離を引いた第７搬送距離を算出し、
上記第５搬送距離が上記第７搬送距離未満である場合には、上記第３搬送を上記搬送ローラに実行させ、
上記第５搬送距離が上記第７搬送距離以上である場合には、上記第３搬送に代えて、上記第１部材の先端が上記駆動開始位置に到達するまで上記第１部材を搬送して停止させる第４搬送と、上記第１部材の先端が上記駆動開始位置に到達した位置から次の記録位置まで上記第１部材を搬送して停止させる第５搬送と、を行う上記第１分割搬送動作を上記搬送ローラに実行させる請求項５に記載のラミネート装置。
【請求項７】
上記制御部は、
上記搬送ローラが上記第３搬送を実行中に、上記センサが上記第１部材の先端を検知した場合には、
上記搬送ローラに実行中の上記第３搬送を最後まで実行させ、
上記センサと上記駆動開始位置との間の第１搬送距離から、上記センサと上記第１部材の先端の上記第３搬送による停止位置との間の第６搬送距離を引いた第７搬送距離を算出し、
上記第２分割搬送動作における残りの搬送距離である第８搬送距離が上記第７距離搬送未満である場合には、上記第２分割搬送動作を最後まで実行させ、
上記第８搬送距離が上記第７搬送距離以上である場合には、上記第１部材の先端が上記駆動開始位置に到達するまで上記第１部材を搬送して停止させる第４搬送と、上記第１部材の先端が上記駆動開始位置に到達した位置から次の記録位置まで上記第１部材を搬送して停止させる第５搬送と、を行う上記第１分割搬送動作を上記搬送ローラに実行させる請求項５に記載のラミネート装置。
【請求項８】
上記第１部材の先端を検知するセンサをさらに備え、
上記制御部は、
上記搬送ローラが上記搬送動作を実行中に、上記センサが上記第１部材の先端を検知した場合には、
上記センサと上記駆動開始位置との間の第１搬送距離と、上記センサと上記第１部材の先端の停止位置との間の第２搬送距離とを比較し、
上記第１搬送距離が上記第２搬送距離以下である場合には、上記搬送動作を上記搬送ローラに実行させ、
上記第１搬送距離が上記第２搬送距離より長い場合には、停止位置を上記駆動開始位置に変更し、上記第１部材の先端が上記駆動開始位置に到達するまで上記第１部材を搬送して停止させる第６搬送と、上記第１部材の先端が上記駆動開始位置に到達した位置から次の記録位置まで上記第１部材を搬送して停止させる第７搬送と、を行う上記第１分割搬送動作を上記搬送ローラに実行させる請求項１に記載のラミネート装置。
【請求項９】
上記制御部は、

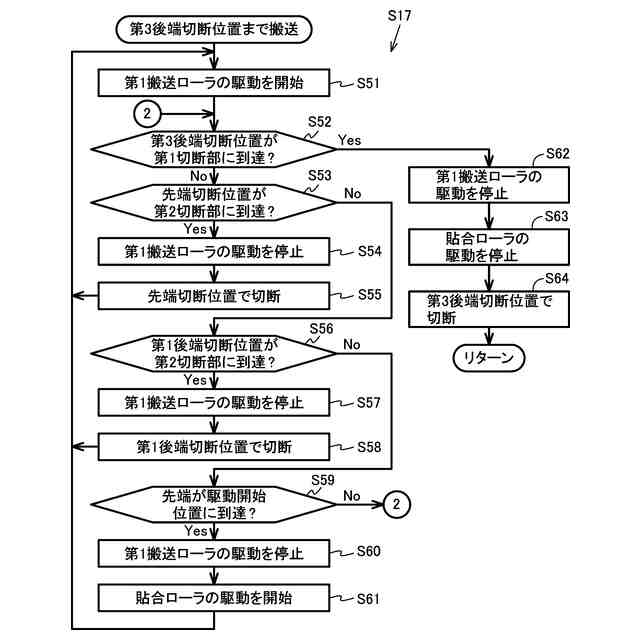

上記第１部材の先端が上記貼合ローラに到達する前に、上記記録部による上記第１部材への画像の記録が完了した場合には、上記第１部材の先端が上記貼合ローラに到達するまで上記第１部材を搬送する第８搬送を上記搬送ローラに実行させ、

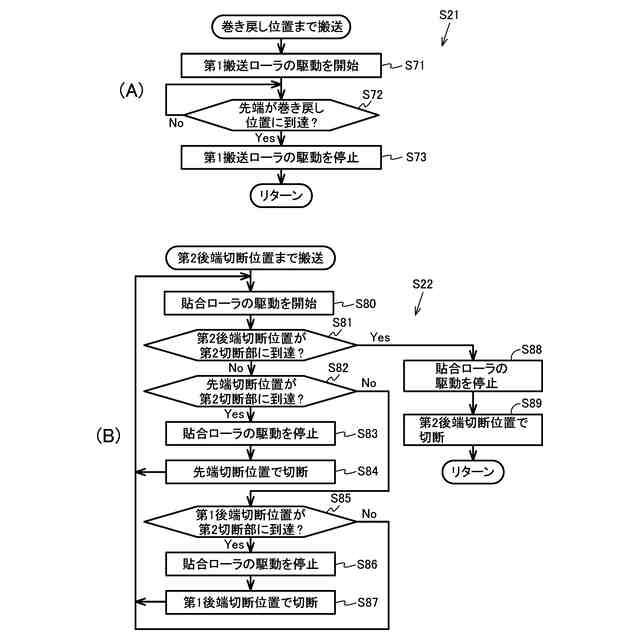

上記第１部材の先端が上記貼合ローラに到達する前に、上記記録部による上記第１部材への画像の記録が完了していない場合は、上記搬送動作および上記第１分割搬送動作のいずれかを上記搬送ローラに実行させる請求項１に記載のラミネート装置。
【請求項１０】
上記制御部は、
上記第１部材の先端が上記貼合ローラに到達した後で、上記記録部による上記第１部材への画像の記録が完了していない場合には、上記記録動作を上記記録部に実行させ、上記搬送動作を上記搬送ローラに実行させ、

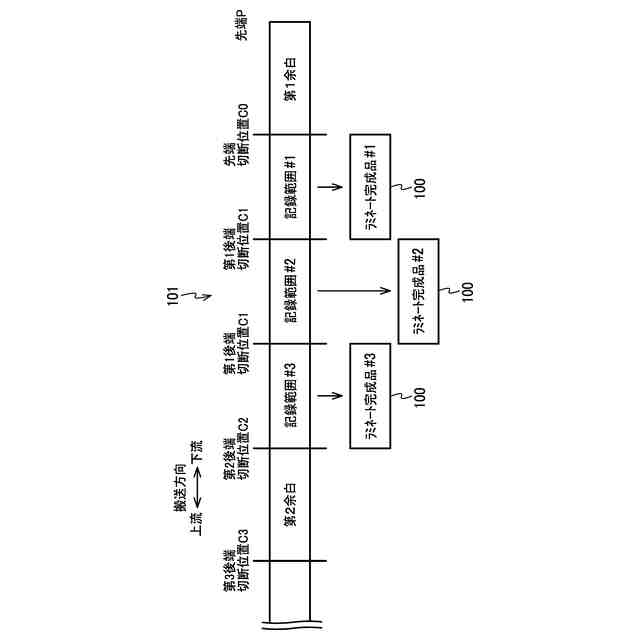

上記第１部材が次の記録位置に到達する前に、上記第１部材が先端を含む一部を切断させる第１切断位置に到達する場合には、上記搬送動作に代えて、上記第１切断位置まで上記第１部材を搬送して停止させる第９搬送と、上記第１切断位置から次の記録位置まで上記第１部材を搬送して停止させる第１０搬送と、を行う第３分割搬送動作を上記搬送ローラに実行させる請求項１に記載のラミネート装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

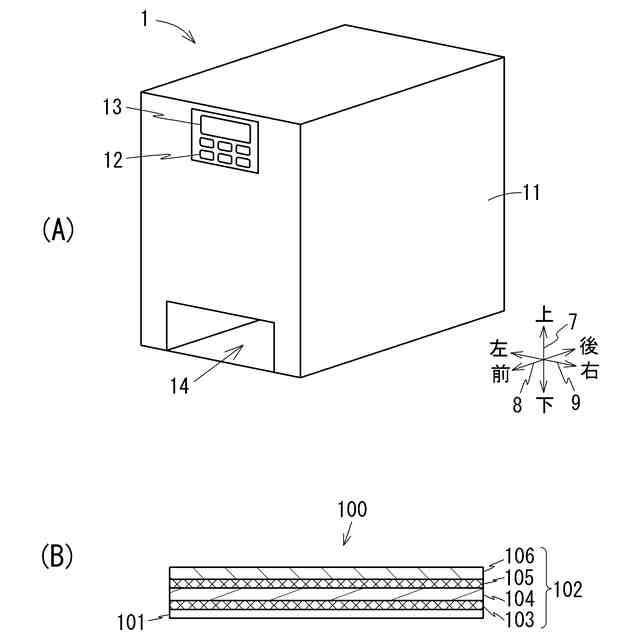

本発明は、複数の部材を貼り合わせるラミネート装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、画像が記録された第１部材と第２部材とを貼り合わせるラミネート装置が知られている。例えば、特許文献１に記載された装置では、記録媒体用ロールに巻き取られた記録媒体が取り出され、取り出された記録媒体上に印刷部で印画像が形成される。印画像が形成された記録媒体は、第１のカット部で所定の長さにカットされ、ラミネート処理部に搬送される。一方、ラミネート部材はラミネート部材用のロールから繰り出され、ラミネート処理部の一対のガイドロールで記録媒体と重ね合わされる。その後、記録媒体とラミネート部材とは、一対の加圧加熱ロールで加熱される。記録媒体は第１部材に該当し、ラミネート部材は第２部材に該当する。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２１１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように、記録部で画像が記録された第１部材（記録媒体）を、所定の長さにカットした後にラミネート処理部に搬送すると、ラミネート完成品の形成に要する時間が長くなる。そこで、ラミネート装置において、記録部で第１部材に記録を行いながら、貼合ローラで２種類の部材を貼り合わせることが考えられる。
【０００５】
記録部で第１部材に記録を行うためには、第１部材を間欠搬送する必要がある。しかしながら、貼合ローラの駆動を開始するときに、間欠搬送される第１部材が必ずしも貼り合わせに適した位置に停止しているとは限らない。このため、第１部材に多くのたるみが発生し、貼り合わせ品質が低下することがある。
【０００６】
本発明は、上記の事情に鑑みてなされたものであり、その目的は、貼り合わせ品質の低下を抑制する手段を提供することである。
【課題を解決するための手段】
【０００７】
(1) 本発明のラミネート装置は、第１部材を搬送方向に搬送する搬送ローラと、上記搬送ローラによって搬送された上記第１部材に画像を記録する記録部と、上記記録部にて画像が記録された上記第１部材と、第２部材とを貼り合わせる貼合ローラと、制御部と、を備えている。上記制御部は、上記第１部材に画像を記録する記録動作を上記記録部に実行させ、上記第１部材を次の記録位置まで搬送して停止させる搬送動作を上記搬送ローラに実行させ、上記第１部材の先端が駆動開始位置に到達したときに、上記貼合ローラの駆動を開始させ、上記搬送動作によって、上記第１部材が次の記録位置に到達するより前に、上記第１部材の先端が上記駆動開始位置に到達する場合には、上記搬送動作に代えて、上記第１部材の先端が上記駆動開始位置に到達するまで上記第１部材を搬送して停止させる第１搬送と、上記第１部材の先端が上記駆動開始位置に到達した位置から次の記録位置まで上記第１部材を搬送して停止させる第２搬送と、を行う第１分割搬送動作を上記搬送ローラに実行させる。
【０００８】
上記のラミネート装置によれば、搬送動作を実行すると第１部材の先端が駆動開始位置に到達する場合に、搬送動作に代えて第１分割搬送動作を搬送ローラに実行させることにより、第１部材を貼り合わせに適した位置に一旦停止させた後に貼合ローラの駆動を開始させるため、貼り合わせ品質の低下を抑制できる。
【０００９】
(2) 好ましくは、上記駆動開始位置は、上記第１部材の先端が上記貼合ローラに当接し、かつ上記第１部材に所定量以下のたわみが形成される位置であってもよい。
【００１０】
(3) 好ましくは、上記ラミネート装置は、上記第１部材の先端を検知するセンサをさらに備え、上記制御部は、上記搬送ローラが上記搬送動作を実行中に、上記センサが上記第１部材の先端を検知した場合には、上記搬送ローラに実行中の上記搬送動作を最後まで実行させ、上記センサと上記駆動開始位置との間の第１搬送距離から、上記センサと上記第１部材の先端の停止位置との間の第２搬送距離を引いた第３搬送距離を算出し、次の上記搬送動作による搬送距離が上記第３搬送距離未満である場合には、上記搬送動作を上記搬送ローラに実行させ、次の上記搬送動作による搬送距離が上記第３搬送距離以上である場合には、上記第１分割搬送動作を上記搬送ローラに実行させてもよい。
（【００１１】以降は省略されています）
