公開番号2025075177
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186166
出願日2023-10-31
発明の名称セグメントシール
出願人イーグル工業株式会社
代理人個人,個人,個人,個人,個人
主分類F16J 15/48 20060101AFI20250508BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】潤滑性能を高めることができるセグメントシールを提供する。

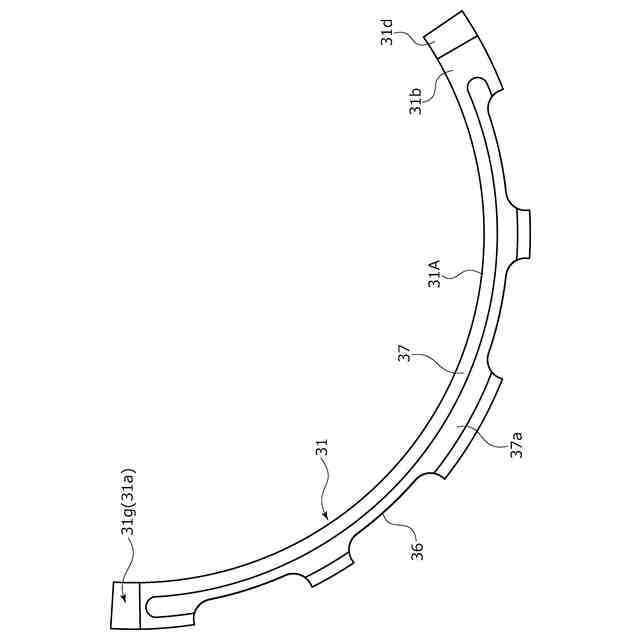

【解決手段】周方向複数の分割体31から構成され、軸1と軸1が挿通されるハウジング2との間に設置され、被密封流体空間S1から漏れ空間S2への漏れをシールするセグメントシール3であって、分割体31の内周面31Aには、周方向に延びる潤滑溝32と、潤滑溝32よりも漏れ空間S2側に配置される動圧発生溝33と、を備える。

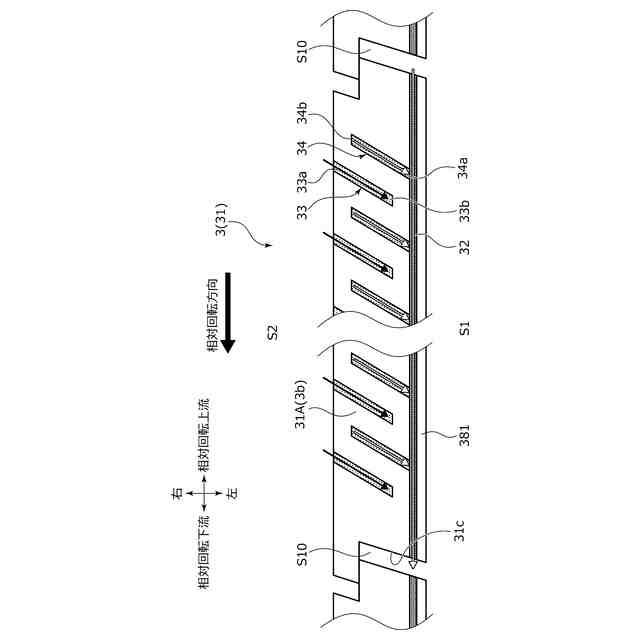

【選択図】図6
特許請求の範囲【請求項１】
周方向複数の分割体から構成され、軸と該軸が挿通されるハウジングとの間に設置され、被密封流体空間から漏れ空間への漏れをシールするセグメントシールであって、

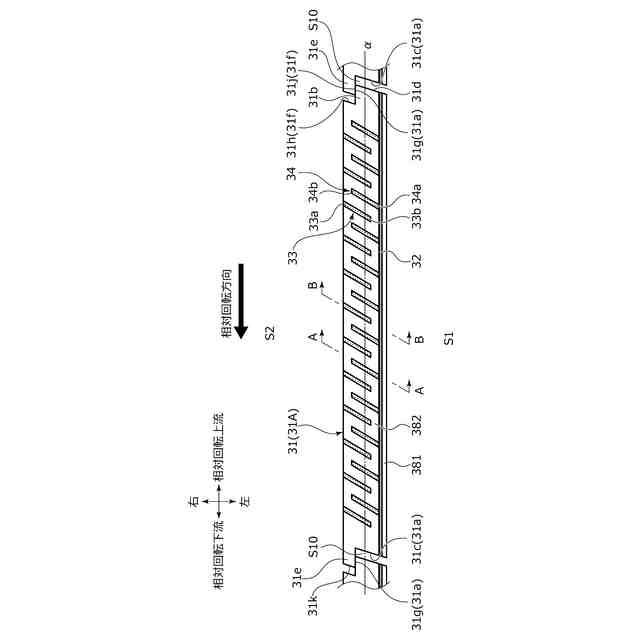

前記分割体の内周面には、周方向に延びる潤滑溝と、前記潤滑溝よりも前記漏れ空間側に配置される動圧発生溝と、を備えるセグメントシール。
続きを表示（約 570 文字）【請求項２】
前記潤滑溝の両端部は、前記分割体の端部にそれぞれ連通している請求項１に記載のセグメントシール。
【請求項３】
前記潤滑溝の少なくとも一方の端部は、他の部位よりも幅広に構成されている請求項２に記載のセグメントシール。
【請求項４】
前記分割体の端面は、径方向から見て軸方向一方側に傾斜している請求項２に記載のセグメントシール。
【請求項５】
前記潤滑溝は、ランドにより被密封流体空間と軸方向に区画されている請求項２に記載のセグメントシール。
【請求項６】
前記動圧発生溝は、一端が前記漏れ空間に連通し、他端が前記分割体の内周面の軸方向幅中央よりも前記被密封流体空間側に配置されている請求項１に記載のセグメントシール。
【請求項７】

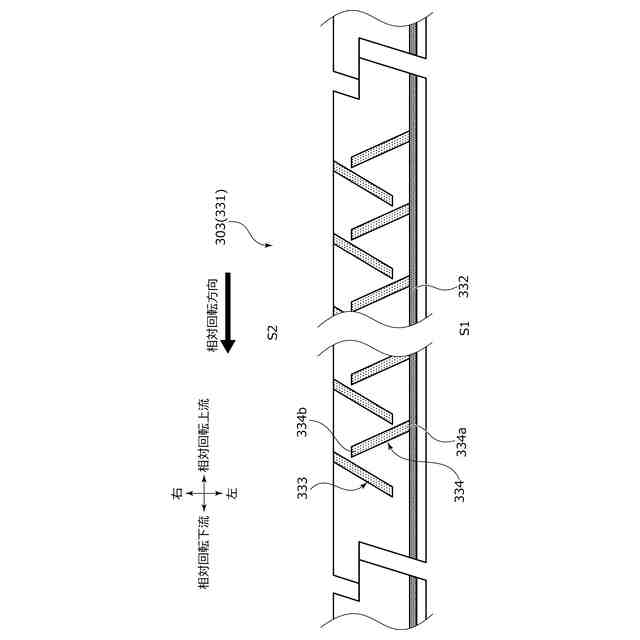

前記潤滑溝の前記漏れ側には、負圧発生溝が形成されている請求項１に記載のセグメントシール。
【請求項８】
前記負圧発生溝は、一端が前記潤滑溝に連通し、他端が前記分割体の内周面の軸方向幅中央よりも前記漏れ空間側に配置されている請求項７に記載のセグメントシール。
【請求項９】
前記漏れ空間内の圧力は、前記被密封流体空間内の圧力よりも高い請求項１に記載のセグメントシール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セグメントシール、例えば軸とハウジングとの間の隙間を軸封するために用いられるセグメントシールに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
被密封流体の漏れを防止する軸封装置として、例えば、回転機械の回転軸とハウジングとの間に配置される環状のセグメントシールがある。このようなセグメントシールにおいて、近年においては環境対策等のために摺動により失われるエネルギーの低減が望まれている。
【０００３】

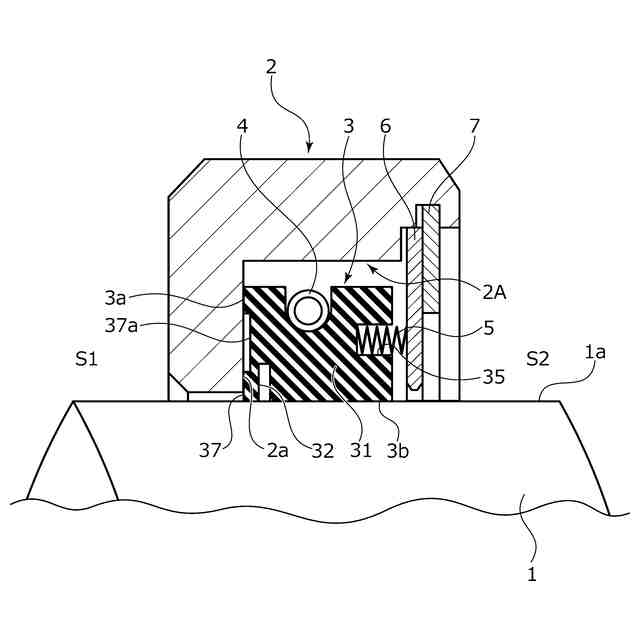

例えば特許文献１に示されるセグメントシールは、内径側と被密封流体空間側に開口するハウジングの環状凹部に固定的に配置されている。セグメントシールは周方向複数の分割体により構成されており、各分割体が内径方向に押圧するエキステンションスプリングにより環状に保持されている。また、セグメントシールの軸方向一端面は、コンプレッションリングによりハウジングの側壁面に押し付けられている。
【０００４】
セグメントシールの内周面には、高圧側の流体である被密封流体を導入する圧力バランス溝が形成されている。これによれば、セグメントシールの内周面に導入される被密封流体によりセグメントシールの外径側に回り込む被密封流体と、セグメントシールの内径側に回り込む被密封流体とでバランスをとって、セグメントシールと回転軸との摩耗を抑えることができるようになっている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１４／１０３４４６号（第６頁、第８図）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述のようなセグメントシールにあっては、被密封流体が摺動面に入り込みにくい使用環境下においては、被密封流体による潤滑性が低下する傾向があった。
【０００７】
本発明は、このような問題点に着目してなされたもので、潤滑性能を高めることができるセグメントシールを提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、本発明のセグメントシールは、
周方向複数の分割体から構成され、軸と該軸が挿通されるハウジングとの間に設置され、被密封流体空間から漏れ空間への漏れをシールするセグメントシールであって、

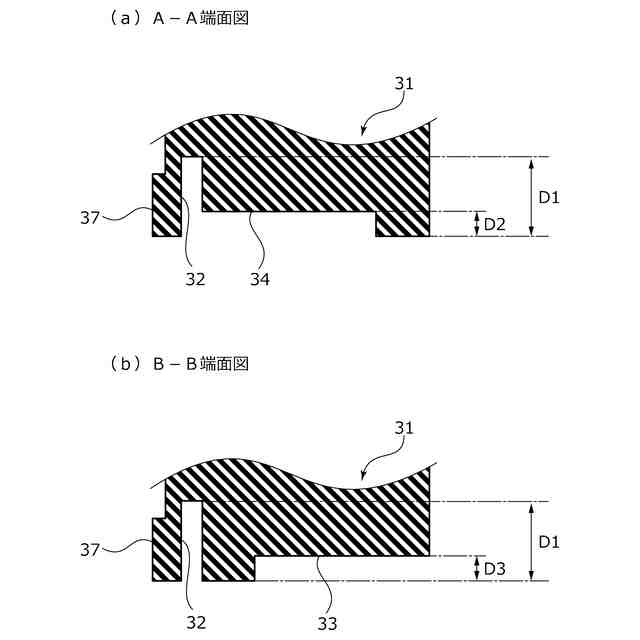

前記分割体の内周面には、周方向に延びる潤滑溝と、前記潤滑溝よりも前記漏れ空間側に配置される動圧発生溝と、を備える。
これによれば、潤滑溝よりも漏れ側の位置で発生する漏れ側流体を用いた動圧発生溝による動圧により被密封流体を潤滑溝に押し返すことで漏れ空間への被密封流体の漏れを抑制できる。これにより、潤滑溝に被密封流体が貯留された状態が保たれるので潤滑性能が高い。
【０００９】
前記潤滑溝の両端部は、前記分割体の端部にそれぞれ連通していてもよい。
これによれば、周方向に延びる潤滑溝の両端部に対して分割体同士の隙間から周方向に被密封流体を円滑に導入および導出できる。
【００１０】

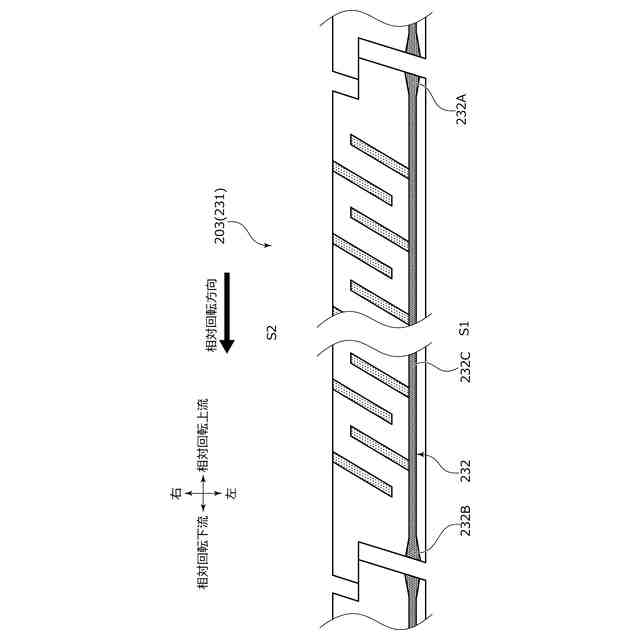

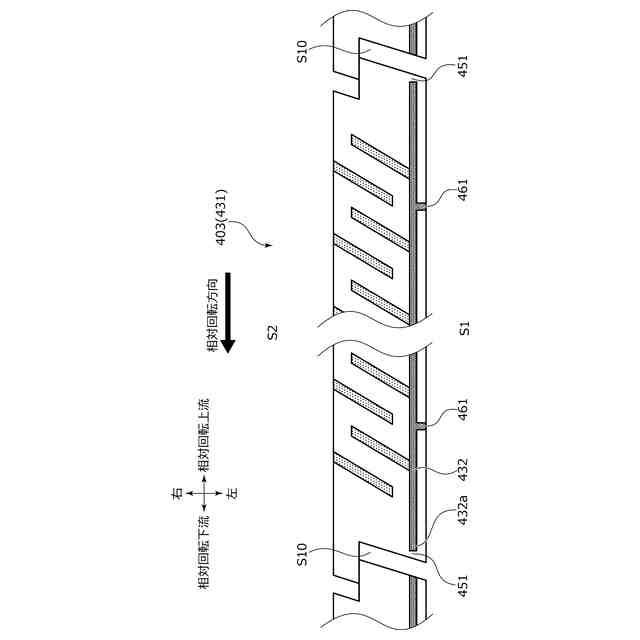

前記潤滑溝の少なくとも一方の端部は、他の部位よりも幅広に構成されていてもよい。
これによれば、潤滑溝に対して被密封流体を円滑に導入または導出できる。
（【００１１】以降は省略されています）
