公開番号
2025071230
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2025025650,2021050865
出願日
2025-02-20,2021-03-24
発明の名称
遊技機
出願人
株式会社三共
代理人
主分類
A63F
7/02 20060101AFI20250424BHJP(スポーツ;ゲーム;娯楽)
要約
【課題】特殊画像を用いる演出の興趣を向上させることができる遊技機を提供する。
【解決手段】有利状態に制御されることを示唆するとともに、演出態様に応じて期待度が異なる複数種類の示唆演出を実行可能な示唆演出実行手段と、特殊画像を表示可能な特殊画像表示演出実行手段と、表示されている特殊画像を用いることによって、一の演出態様にて実行されている示唆演出を、該一の演出態様よりも期待度が高い演出態様に変化させる特別演出を実行可能な特別演出実行手段と、を備え、特別演出実行手段は、示唆演出が実行されているときに特殊対応画像を表示し、該特殊対応画像に対して特殊画像が作用する態様にて特別演出を実行する。

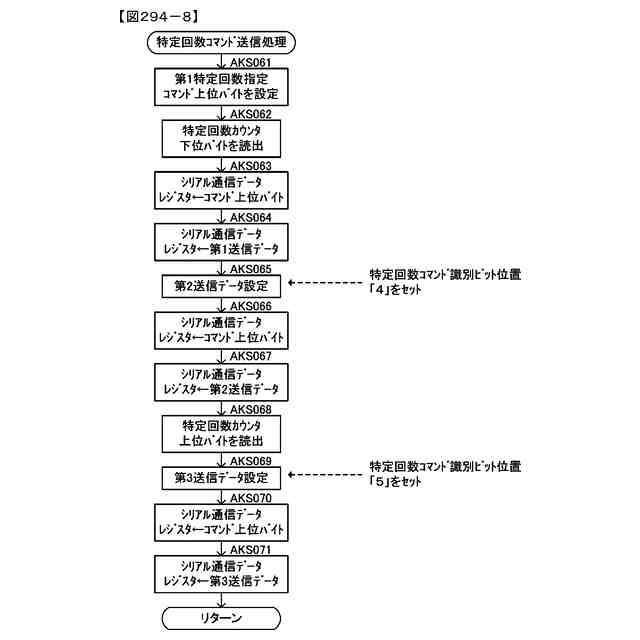

【選択図】図294-8
特許請求の範囲
【請求項1】
遊技者にとって有利な有利状態に制御可能な遊技機であって、
可動体と、
音出力手段と、
特殊画像を表示可能な表示手段と、
複数の発光手段と、
前記発光手段の制御を行う発光制御手段と、
前記有利状態に制御されることを示唆するとともに、演出態様に応じて期待度が異なる第1示唆演出と第2示唆演出とを少なくとも含む複数種類の示唆演出を実行可能な示唆演出実行手段と、
表示されている前記特殊画像を用いることによって、一の演出態様にて実行されている前記示唆演出を、該一の演出態様よりも期待度が高い演出態様に変化させる特別演出を実行可能な特別演出実行手段と、を備え、
前記発光制御手段は、輝度データで構成された輝度データテーブルを用いて前記発光手段を制御し、
前記有利状態に制御されるか否かを報知する報知演出を実行可能であり、
前記報知演出は、前記有利状態に制御されるか否かの当否が報知されるまでの導入パートと、当該当否が報知される当否報知パートと、当該当否報知後であって前記有利状態に制御される旨が決定されているときに実行されるエピローグパートとを含んで構成され、
当否報知パートまでにおいて、前記可動体が第1位置から前記表示手段の前面側の第2位置に進出することで、シーンの切り替わりが報知されるものであり、
前記表示手段は、前記可動体が前記第2位置に進出するときに、可動体可動用のエフェクト表示を行い、当該可動体が当該第2位置から前記第1位置に退避する途中で、当該エフェクト表示を終了し、切替後のシーンに対応する表示を行い、
前記発光制御手段は、前記可動体が前記第2位置に進出するときに、可動体可動用輝度データテーブルを用いて前記発光手段を制御し、当該可動体が当該第2位置から前記第1位置に退避する途中で、当該可動体可動用輝度データテーブルから切替後のシーンに対応する輝度データテーブルに切り替え、当該切替後のシーンに対応する輝度データテーブルを用いて前記発光手段を制御し、
前記音出力手段は、前記可動体が前記第2位置に進出するときに、可動体可動用の音を出力し、当該可動体が当該第2位置から前記第1位置に退避する途中で、切替後のシーンに対応する音を出力し、
前記表示手段は、前記特別演出が実行されるよりも前の期間において、該特別演出の対象となる前記示唆演出の表示位置を通過するように移動する態様にて前記特殊画像を表示し、
前記特別演出実行手段は、前記特殊画像が特定位置に停止された後に前記第1示唆演出の演出態様を変化させる前記特別演出を行う所定パターンと、前記特殊画像が前記特定位置に停止されることなく前記特定位置を通過した後に前記第2示唆演出の演出態様を変化させる前記特別演出を行う特定パターンと、により前記特別演出を実行可能であり、
前記所定パターンにより前記特別演出が実行されたときと、前記特定パターンにより前記特別演出が実行されたときと、で前記有利状態に制御される割合が異なり、
前記特別演出により前記示唆演出の演出態様が変化する場合、変化後の演出態様は複数あり、いずれの演出態様に変化するかによって前記有利状態に制御される割合が異なる、
ことを特徴とする遊技機。
発明の詳細な説明
【技術分野】
【0001】
本発明は、遊技者にとって有利な有利状態に制御可能な遊技機に関する。
続きを表示(約 8,900 文字)
【背景技術】
【0002】
遊技機として、遊技媒体である遊技球を発射装置によって遊技領域に発射し、遊技領域に設けられている入賞口などの入賞領域に遊技球が入賞すると、所定個の賞球が遊技者に払い出されるものがある。さらに、識別情報を可変表示(「変動」ともいう。)可能な可変表示装置が設けられ、可変表示装置において識別情報の可変表示の表示結果が特定表示結果となった場合に、遊技状態(遊技機の状態。よって、具体的には、遊技機が制御されている状態。)を変更して、所定の遊技価値を遊技者に与えるように構成されたものがある(いわゆるパチンコ機)。なお、遊技価値とは、遊技機の遊技領域に設けられた可変入賞球装置の状態が、打球が入賞しやすい遊技者にとって有利な状態になることや、遊技者にとって有利な状態になるための権利を発生させたりすることや、賞球払出の条件が成立しやすくなる状態になることである。パチンコ遊技機では、始動入賞口に遊技球が入賞したことにもとづいて可変表示装置において開始される特別図柄(識別情報)の可変表示の表示結果として、あらかじめ定められた特定の表示態様が導出表示された場合に、「大当り」が発生する。なお、導出表示とは、図柄(最終停止図柄)を最終的に停止表示させることである。大当りが発生すると、例えば、大入賞口が所定回数開放して打球が入賞しやすい大当り遊技状態に移行する。そして、各開放期間において、所定個(例えば、10個)の大入賞口への入賞があると大入賞口は閉成する。そして、大入賞口の開放回数は、所定回数(例えば、15ラウンド)に固定されている。なお、各開放について開放時間(例えば、29秒)が決められ、入賞数が所定個に達しなくても開放時間が経過すると大入賞口は閉成する。以下、各々の大入賞口の開放期間をラウンドということがある。また、ラウンドにおける遊技をラウンド遊技ということがある。また、可変表示装置において、最終停止図柄(例えば、左中右図柄のうち中図柄)となる図柄以外の図柄が、所定時間継続して、特定の表示結果と一致している状態で停止、揺動、拡大縮小もしくは変形している状態、または、複数の図柄が同一図柄で同期して変動したり、表示図柄の位置が入れ替わっていたりして、最終結果が表示される前で大当り発生の可能性が継続している状態(以下、これらの状態をリーチ状態という。)において行われる演出をリーチ演出という。また、リーチ状態やその様子をリーチ態様という。さらに、リーチ演出を含む可変表示をリーチ可変表示という。そして、可変表示装置に変動表示される図柄の表示結果が特定の表示結果でない場合には「はずれ」となり、変動表示状態は終了する。遊技者は、大当りをいかにして発生させるかを楽しみつつ遊技を行う。そのような遊技機において、有利状態に制御されることを示唆するとともに演出態様に応じて期待度が異なる複数種類の示唆演出を実行可能とし、表示されている特殊画像を用いて示唆演出を期待度が高い演出態様に変化させるものがある。例えば、特許文献1には、同じ態様のプレゼントボックスを開封して表示されたプレゼント画像によって、擬似連予告演出、発展先予告演出またはアクティブ保留予告演出が実行されることが記載されている。また例えば、特許文献2には、画面に役物ストックという情報が表示されることにより、強予告演出として、可動体が落下する演出がこの後に実行されることが遊技者に伝達されることが記載されている。
【先行技術文献】
【特許文献】
【0003】
特開2015-134097号公報
特開2018-50980号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかし、特許文献1、2に記載された遊技機では、特殊画像を用いる演出に改良の余地がある。
【0005】
そこで、本発明は、特殊画像を用いる演出の興趣を向上させることができる遊技機を提供することを目的とする。
【課題を解決するための手段】
【0006】
(A)遊技者にとって有利な有利状態に制御可能な遊技機であって、
可動体と、
音出力手段と、
特殊画像を表示可能な表示手段と、
複数の発光手段と、
前記発光手段の制御を行う発光制御手段と、
前記有利状態に制御されることを示唆するとともに、演出態様に応じて期待度が異なる第1示唆演出と第2示唆演出とを少なくとも含む複数種類の示唆演出を実行可能な示唆演出実行手段と、
表示されている前記特殊画像を用いることによって、一の演出態様にて実行されている前記示唆演出を、該一の演出態様よりも期待度が高い演出態様に変化させる特別演出を実行可能な特別演出実行手段と、を備え、
前記発光制御手段は、輝度データで構成された輝度データテーブルを用いて前記発光手段を制御し、
前記有利状態に制御されるか否かを報知する報知演出を実行可能であり、
前記報知演出は、前記有利状態に制御されるか否かの当否が報知されるまでの導入パートと、当該当否が報知される当否報知パートと、当該当否報知後であって前記有利状態に制御される旨が決定されているときに実行されるエピローグパートとを含んで構成され、
当否報知パートまでにおいて、前記可動体が第1位置から前記表示手段の前面側の第2位置に進出することで、シーンの切り替わりが報知されるものであり、
前記表示手段は、前記可動体が前記第2位置に進出するときに、可動体可動用のエフェクト表示を行い、当該可動体が当該第2位置から前記第1位置に退避する途中で、当該エフェクト表示を終了し、切替後のシーンに対応する表示を行い、
前記発光制御手段は、前記可動体が前記第2位置に進出するときに、可動体可動用輝度データテーブルを用いて前記発光手段を制御し、当該可動体が当該第2位置から前記第1位置に退避する途中で、当該可動体可動用輝度データテーブルから切替後のシーンに対応する輝度データテーブルに切り替え、当該切替後のシーンに対応する輝度データテーブルを用いて前記発光手段を制御し、
前記音出力手段は、前記可動体が前記第2位置に進出するときに、可動体可動用の音を出力し、当該可動体が当該第2位置から前記第1位置に退避する途中で、切替後のシーンに対応する音を出力し、
前記表示手段は、前記特別演出が実行されるよりも前の期間において、該特別演出の対象となる前記示唆演出の表示位置を通過するように移動する態様にて前記特殊画像を表示し、
前記特別演出実行手段は、前記特殊画像が特定位置に停止された後に前記第1示唆演出の演出態様を変化させる前記特別演出を行う所定パターンと、前記特殊画像が前記特定位置に停止されることなく前記特定位置を通過した後に前記第2示唆演出の演出態様を変化させる前記特別演出を行う特定パターンと、により前記特別演出を実行可能であり、
前記所定パターンにより前記特別演出が実行されたときと、前記特定パターンにより前記特別演出が実行されたときと、で前記有利状態に制御される割合が異なり、
前記特別演出により前記示唆演出の演出態様が変化する場合、変化後の演出態様は複数あり、いずれの演出態様に変化するかによって前記有利状態に制御される割合が異なる、
ことを特徴とする。
さらに、上記目的を達成するため、本願発明に係る遊技機は、
第1可変表示を行う第1可変表示手段と、第2可変表示を行う第2可変表示手段とを備え、遊技者にとって有利な有利状態に制御可能な遊技機であって、
遊技の進行を制御可能な遊技制御手段と、
前記有利状態に制御されることを示唆するとともに、演出態様に応じて期待度が異なる複数種類の示唆演出を実行可能な示唆演出実行手段と、
特殊画像を表示可能な特殊画像表示演出実行手段と、
表示されている前記特殊画像を用いることによって、一の演出態様にて実行されている前記示唆演出を、該一の演出態様よりも期待度が高い演出態様に変化させる特別演出を実行可能な特別演出実行手段と、を備え、
前記特別演出実行手段は、前記示唆演出が実行されているときに特殊対応画像を表示し、該特殊対応画像に対して前記特殊画像が作用する態様にて前記特別演出を実行し、
前記遊技制御手段は、前記第2可変表示が通常状態よりも実行されやすい特別状態に制御可能な状態制御手段を含み、
前記状態制御手段は、前記特別状態中における前記第1可変表示および前記第2可変表示の合計回数が第1回数になった第1条件と、該特別状態中における前記第2可変表示の回数が第2回数になった第2条件とのいずれか一方の条件が成立したことにもとづいて前記特別状態を終了させ、
前記遊技制御手段は、
前記第1条件に対応する第1計数手段と、
前記第2条件に対応する第2計数手段と、を含み、
前記第1計数手段による計数値を更新する計数値更新処理を行い、前記第1条件が成立する場合に、前記特別状態の終了に関する処理を行い、
前記第2計数手段による計数値を更新する計数値更新処理を行い、前記第2条件が成立する場合に、前記特別状態の終了に関する処理を行い、
前記第1条件が成立する場合と前記第2条件が成立する場合とのいずれの場合においても、前記特別状態の終了に関する処理において、前記第1計数手段による計数値および前記第2計数手段による計数値を初期化する。
このような構成によれば、複数の状態を備える遊技機の商品性を高めることができるとともに、特殊画像を用いる特別演出が実行される際に、特殊画像に係るストーリ性を持たせて演出効果を高めることができ、興趣を向上させることができるので、遊技機における商品性を高めることができる。
【図面の簡単な説明】
【0007】
本実施の形態に係るパチンコ遊技機の正面図である。
本実施の形態に係るパチンコ遊技機の背面斜視図である。
枠ランプを説明するための図である。

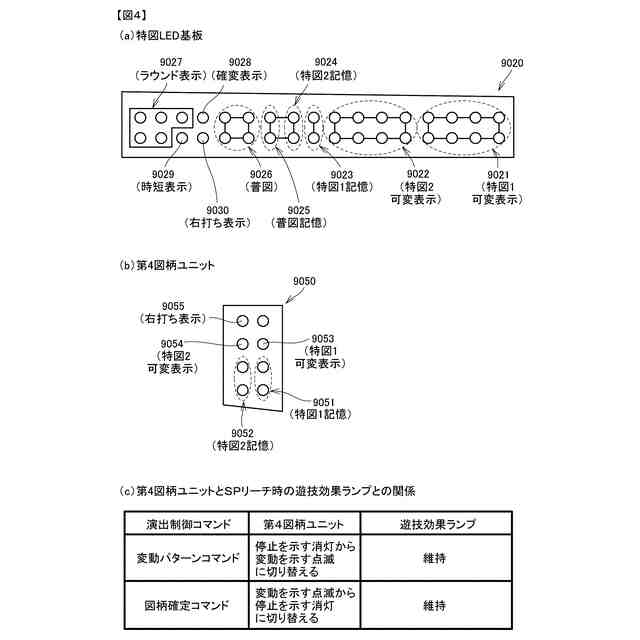

特図LED基板、第4図柄ユニット、および第4図柄ユニットと遊技効果ランプとの関係を説明するための図である。

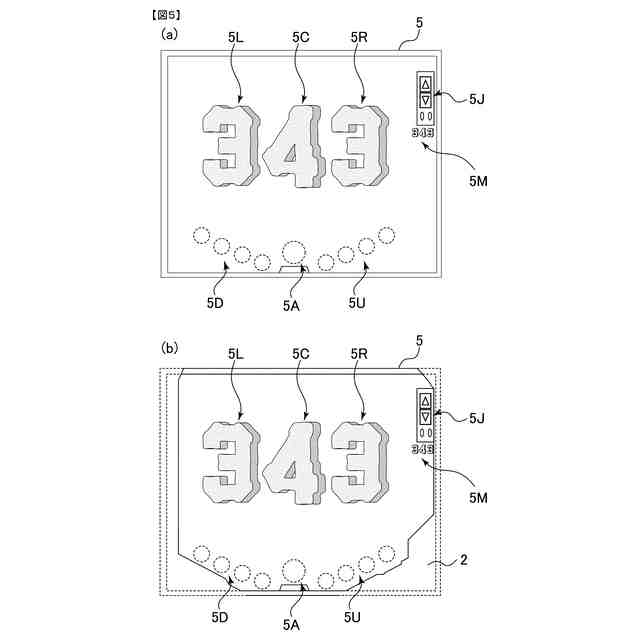

画像表示装置における画面の表示態様を説明するための図である。
パチンコ遊技機に搭載された各種基板などを説明するための図である。

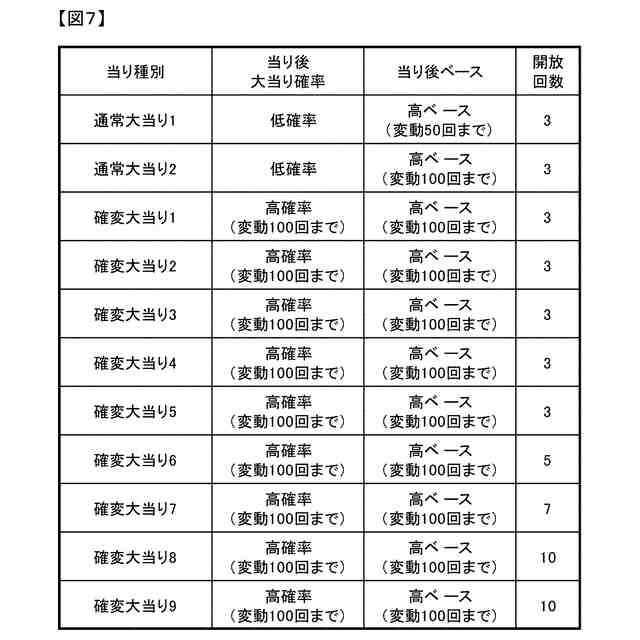

当り種別を説明するための図である。

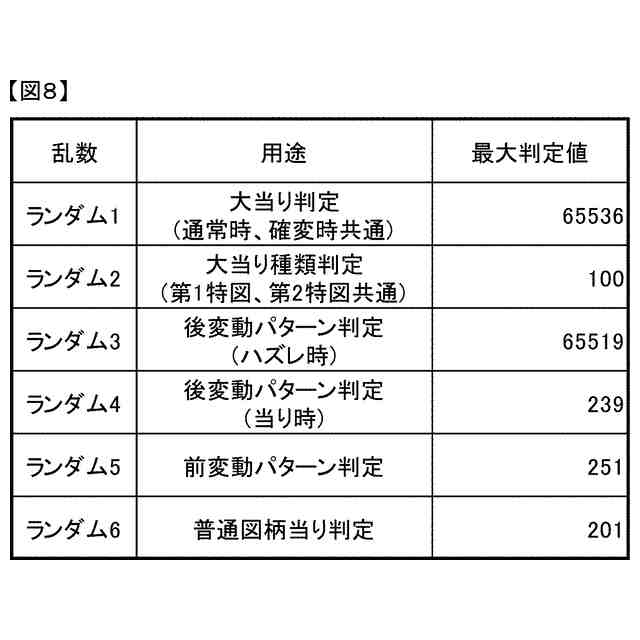

各乱数を説明するための図である。

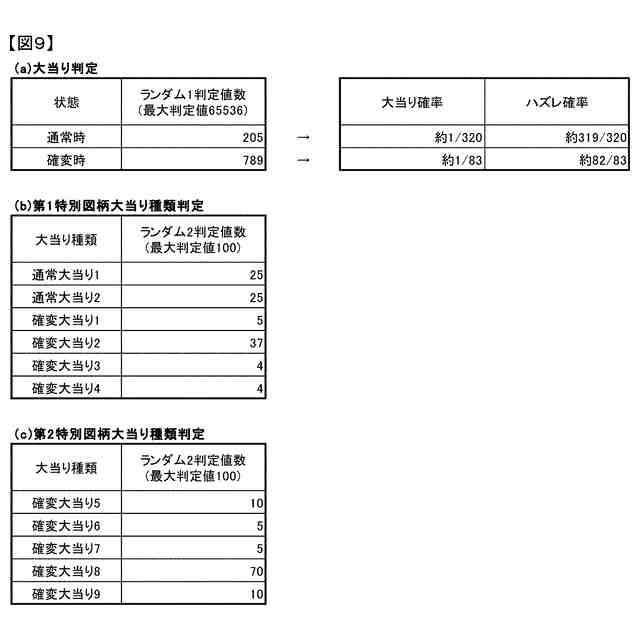

大当り判定テーブルおよび大当り種類判定テーブルを説明するための図である。
演出制御コマンドの一例を説明するための図である。
メイン側における前変動パターンの一例を説明するための図である。
メイン側における後変動パターンの一例を説明するための図である。
ハズレ時における後変動パターン判定テーブルを説明するための図である。
大当り時における後変動パターン判定テーブルを説明するための図である。
前変動パターン判定テーブルを説明するための図である。
メイン側における全変動パターンの一例を説明するための図である。
サブ側における演出パターンの抽選の一例を説明するための図である。
遊技制御メイン処理の一例を示すフローチャートである。
遊技制御用タイマ割込み処理の一例を示すフローチャートである。
特別図柄プロセス処理の一例を示すフローチャートである。
始動入賞判定処理を示すフローチャートである。
特別図柄通常処理の一例を示すフローチャートである。
変動パターン設定処理の一例を示すフローチャートである。
特別図柄変動処理の一例を示すフローチャートである。
特別図柄停止処理の一例を示すフローチャートである。
大当り開放前処理の一例を示すフローチャートである。
大当り開放中処理の一例を示すフローチャートである。
大当り開放後処理の一例を示すフローチャートである。
大当り終了処理の一例を示すフローチャートである。
演出制御メイン処理の一例を示すフローチャートである。
演出制御プロセス処理の一例を示すフローチャートである。
可変表示開始設定処理の一例を示すフローチャートである。
一連の演出の流れを説明するための図である。
当否決定前後の関係、SP前半リーチA大当り、SP最終リーチ大当りを説明するための図である。
開始パートのシナリオを説明するための図である。
煽りパート(SP前半リーチA)のシナリオを説明するための図である。
当りエピローグパート(SP前半リーチA)、ハズレエピローグパート(SP前半リーチA)のシナリオを説明するための図である。
煽りパート(SP前半リーチB)のシナリオを説明するための図である。
当りエピローグパート(SP前半リーチB)、ハズレエピローグパート(SP前半リーチB)のシナリオを説明するための図である。
役物動作パート(SP後半発展時)のシナリオを説明するための図である。
煽りパート(SP後半リーチA)のシナリオを説明するための図である。
当りエピローグパート(SP後半リーチA)、ハズレエピローグパート(SP後半リーチA)のシナリオを説明するための図である。
煽りパート(SP後半リーチB)のシナリオを説明するための図である。
当りエピローグパート(SP後半リーチB)、ハズレエピローグパート(SP後半リーチB)のシナリオを説明するための図である。
煽りパート(SP最終リーチ)のシナリオを説明するための図である。
煽りパート(SP最終リーチ)のシナリオを説明するための図である。
当りエピローグパート(SP最終リーチ)、ハズレエピローグパート(SP最終リーチ)のシナリオを説明するための図である。
救済当りパートのシナリオを説明するための図である。
再抽選パート(ボタン操作後に奇数図柄または偶数図柄導出)のシナリオを説明するための図である。
再抽選パート(ボタン操作後に奇数図柄導出)、ファンファーレパートのシナリオを説明するための図である。
再抽選パート(ボタン操作後に偶数図柄導出)、ファンファーレパートのシナリオを説明するための図である。
LEDドライバへの出力の仕組みを説明するための図である。
遊技効果ランプの点灯態様を説明するための図である。
遊技効果ランプの点灯態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
開始パートにおける演出態様を説明するための図である。
煽りパート(SP前半リーチA)における演出態様を説明するための図である。
煽りパート(SP前半リーチA)における演出態様を説明するための図である。
煽りパート(SP前半リーチA)における演出態様を説明するための図である。
煽りパート(SP前半リーチA)における演出態様を説明するための図である。
煽りパート(SP前半リーチA)における演出態様を説明するための図である。
煽りパート(SP前半リーチA)における演出態様を説明するための図である。
当りエピローグパート(SP前半リーチA)における演出態様を説明するための図である。
当りエピローグパート(SP前半リーチA)における演出態様を説明するための図である。
ハズレエピローグパート(SP前半リーチA)における演出態様を説明するための図である。
ハズレエピローグパート(SP前半リーチA)における演出態様を説明するための図である。
煽りパート(SP前半リーチB)における演出態様を説明するための図である。
煽りパート(SP前半リーチB)における演出態様を説明するための図である。
煽りパート(SP前半リーチB)における演出態様を説明するための図である。
煽りパート(SP前半リーチB)における演出態様を説明するための図である。
煽りパート(SP前半リーチB)における演出態様を説明するための図である。
煽りパート(SP前半リーチB)における演出態様を説明するための図である。
当りエピローグパート(SP前半リーチB)における演出態様を説明するための図である。
当りエピローグパート(SP前半リーチB)における演出態様を説明するための図である。
当りエピローグパート(SP前半リーチB)における演出態様を説明するための図である。
ハズレエピローグパート(SP前半リーチB)における演出態様を説明するための図である。
ハズレエピローグパート(SP前半リーチB)における演出態様を説明するための図である。
役物動作パート(SP後半発展時)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
煽りパート(SP後半リーチA)における演出態様を説明するための図である。
当りエピローグパート(SP後半リーチB)における演出態様を説明するための図である。
当りエピローグパート(SP後半リーチB)における演出態様を説明するための図である。
ハズレエピローグパート(SP後半リーチB)における演出態様を説明するための図である。
ハズレエピローグパート(SP後半リーチB)における演出態様を説明するための図である。
【発明を実施するための形態】
【0008】
<パチンコ遊技機の構成など>
図1は、本実施の形態に係るパチンコ遊技機の正面図である。図1には、遊技機の一例であるパチンコ遊技機1における主要部材の配置レイアウトが示されている。遊技機の一例であるパチンコ遊技機1は、大別して、遊技盤面を構成する遊技盤(ゲージ盤)2と、遊技盤2を支持固定する遊技機用枠(台枠)3とから構成されている。遊技盤2には、遊技領域が形成され、この遊技領域には、遊技媒体としての遊技球が、所定の打球発射装置から発射されて打ち込まれる。
【0009】
パチンコ遊技機1においては、特別図柄が可変表示することで遊技が行われる。特別図柄の「可変表示」とは、たとえば、複数種類の特別図柄を変動可能に表示することである(後述の他の図柄についても同じ)。変動としては、複数の図柄の更新表示、複数の図柄のスクロール表示、1以上の図柄の変形、1以上の図柄の拡大/縮小などがある。特別図柄や後述の普通図柄の変動では、複数種類の特別図柄または普通図柄が更新表示される。後述の飾り図柄の変動では、複数種類の飾り図柄がスクロール表示または更新表示されたり、1以上の飾り図柄が変形や拡大/縮小されたりする。なお、変動には、ある図柄を点滅表示する態様も含まれる。可変表示の最後には、表示結果として所定の特別図柄が停止表示(導出または導出表示などともいう)される(後述の他の図柄の可変表示についても同じ)。なお、可変表示を変動表示、変動と表現する場合がある。
【0010】
なお、パチンコ遊技機1において可変表示される特別図柄としては、2種類の特別図柄が設けられている。たとえば、一方の特別図柄を「第1特図」や「第1特別図柄」ともいい、他方の特別図柄を「第2特図」や「第2特別図柄」ともいう。また、第1特図を用いた特図ゲームを「第1特図ゲーム」といい、第2特図を用いた特図ゲームを「第2特図ゲーム」ともいう。
(【0011】以降は省略されています)
