公開番号2025071183
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025024622,2020125068
出願日2025-02-19,2020-07-22
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人Kighs,個人
主分類A63F 7/02 20060101AFI20250424BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技への注目度を好適に高めることが可能な遊技機を提供すること。
【解決手段】確変リミット到達前(確変リミット到達後)の「確率変動状態」又は「時間短縮状態」において、第1特別図柄の動的表示で大当たりに当選した場合、大当たり種別「時短B」が100%の割合で当選することとなる。大当たり種別「時短B」での大当たり後は、主に第2特別図柄の動的表示が10000回実行されるまでの間「時間短縮状態」となり、第2特別図柄の動的表示が10000回実行されるまでの間に大当たりに当選する蓋然性が高く、実質的に次回大当たりが約束された状態となる。
【選択図】図119
特許請求の範囲【請求項１】
識別情報を表示可能な表示手段と、
遊技球を発射可能な発射手段と、
前記発射手段により発射された遊技球が入球可能な第１入球手段と、
前記第１入球手段への遊技球の入球に基づいて第１所定情報を取得可能な第１情報取得手段と、
前記第１情報取得手段により取得された前記第１所定情報を記憶可能な第１記憶手段と、
前記第１記憶手段に記憶された前記第１所定情報を判定可能な第１判定手段と、
前記第１判定手段による判定結果を使用することにより、前記表示手段において前記識別情報の第１動的表示を実行可能な第１動的表示実行手段と、
前記発射手段により発射された遊技球が入球可能な第２入球手段と、
前記第２入球手段への遊技球の入球に基づいて第２所定情報を取得可能な第２情報取得手段と、
前記第２情報取得手段により取得された前記第２所定情報を記憶可能な第２記憶手段と、
前記第２記憶手段に記憶された前記第２所定情報を判定可能な第２判定手段と、
前記第２判定手段による判定結果を使用することにより、前記表示手段において前記識別情報の第２動的表示を実行可能な第２動的表示実行手段と、
前記第１動的表示実行手段による前記第１動的表示、又は、前記第２動的表示実行手段による前記第２動的表示において、特別導出結果が導出された場合に、遊技者に所定の遊技価値を付与可能な有利状態を発生可能な有利状態手段と、を備えた遊技機において、
少なくとも、第１遊技状態と、該第１遊技状態と異なる第２遊技状態とに遊技状態を変更可能な遊技状態変更手段と、
前記第２遊技状態において、前記第１動的表示で前記特別導出結果が導出された場合と、前記第２動的表示で前記特別導出結果が導出された場合とで、それぞれ異なる遊技状態に移行し得る一方、各遊技状態が終了する前に前記特別導出結果を導出し得る遊技状態へ移行し得る特別導出結果現出手段と、を備えている
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関するものである。
続きを表示（約 10,000 文字）【背景技術】
【０００２】
従来より、パチンコ機等の遊技機では、遊技盤に設けられた遊技領域に所定の入球手段を配置し、該遊技領域に向けて発射した遊技球入球手段に入球した場合に所定の判別を行い、該判別結果に応じて可変入球手段を開閉駆動して、遊技者に所定の遊技価値が付与されるように構成されているものもある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２９５６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記例示したような遊技機等に対して、遊技の興趣向上のため、遊技への注目度を高める必要があり、この点について未だ改良の余地がある。
【０００５】
本発明は、上記事情等に鑑みてなされたものであり、遊技への注目度を好適に高めることが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するために請求項１記載の遊技機は、識別情報を表示可能な表示手段と、遊技球を発射可能な発射手段と、前記発射手段により発射された遊技球が入球可能な第１入球手段と、前記第１入球手段への遊技球の入球に基づいて第１所定情報を取得可能な第１情報取得手段と、前記第１情報取得手段により取得された前記第１所定情報を記憶可能な第１記憶手段と、前記第１記憶手段に記憶された前記第１所定情報を判定可能な第１判定手段と、前記第１判定手段による判定結果を使用することにより、前記表示手段において前記識別情報の第１動的表示を実行可能な第１動的表示実行手段と、前記発射手段により発射された遊技球が入球可能な第２入球手段と、前記第２入球手段への遊技球の入球に基づいて第２所定情報を取得可能な第２情報取得手段と、前記第２情報取得手段により取得された前記第２所定情報を記憶可能な第２記憶手段と、前記第２記憶手段に記憶された前記第２所定情報を判定可能な第２判定手段と、前記第２判定手段による判定結果を使用することにより、前記表示手段において前記識別情報の第２動的表示を実行可能な第２動的表示実行手段と、前記第１動的表示実行手段による前記第１動的表示、又は、前記第２動的表示実行手段による前記第２動的表示において、特別導出結果が導出された場合に、遊技者に所定の遊技価値を付与可能な有利状態を発生可能な有利状態手段と、を備えた遊技機であって、少なくとも、第１遊技状態と、該第１遊技状態と異なる第２遊技状態とに遊技状態を変更可能な遊技状態変更手段と、前記第２遊技状態において、前記第１動的表示で前記特別導出結果が導出された場合と、前記第２動的表示で前記特別導出結果が導出された場合とで、それぞれ異なる遊技状態に移行し得る一方、各遊技状態が終了する前に前記特別導出結果を導出し得る遊技状態へ移行し得る特別導出結果現出手段と、を備えている。
【発明の効果】
【０００７】
請求項１記載の遊技機によれば、識別情報を表示可能な表示手段と、遊技球を発射可能な発射手段と、前記発射手段により発射された遊技球が入球可能な第１入球手段と、前記第１入球手段への遊技球の入球に基づいて第１所定情報を取得可能な第１情報取得手段と、前記第１情報取得手段により取得された前記第１所定情報を記憶可能な第１記憶手段と、前記第１記憶手段に記憶された前記第１所定情報を判定可能な第１判定手段と、前記第１判定手段による判定結果を使用することにより、前記表示手段において前記識別情報の第１動的表示を実行可能な第１動的表示実行手段と、前記発射手段により発射された遊技球が入球可能な第２入球手段と、前記第２入球手段への遊技球の入球に基づいて第２所定情報を取得可能な第２情報取得手段と、前記第２情報取得手段により取得された前記第２所定情報を記憶可能な第２記憶手段と、前記第２記憶手段に記憶された前記第２所定情報を判定可能な第２判定手段と、前記第２判定手段による判定結果を使用することにより、前記表示手段において前記識別情報の第２動的表示を実行可能な第２動的表示実行手段と、前記第１動的表示実行手段による前記第１動的表示、又は、前記第２動的表示実行手段による前記第２動的表示において、特別導出結果が導出された場合に、遊技者に所定の遊技価値を付与可能な有利状態を発生可能な有利状態手段と、を備えた遊技機であって、少なくとも、第１遊技状態と、該第１遊技状態と異なる第２遊技状態とに遊技状態を変更可能な遊技状態変更手段と、前記第２遊技状態において、前記第１動的表示で前記特別導出結果が導出された場合と、前記第２動的表示で前記特別導出結果が導出された場合とで、それぞれ異なる遊技状態に移行し得る一方、各遊技状態が終了する前に前記特別導出結果を導出し得る遊技状態へ移行し得る特別導出結果現出手段と、を備えている。これにより、遊技への注目度を好適に高めることができる、という効果がある。
【図面の簡単な説明】
【０００８】

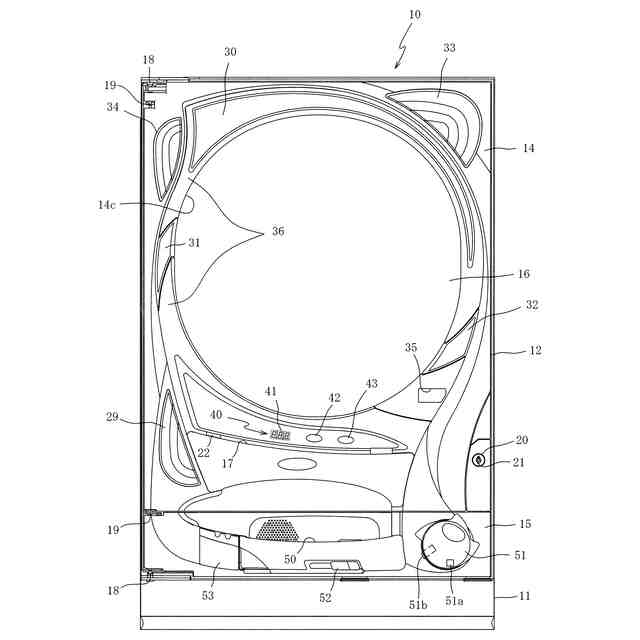

本発明の第１実施形態におけるパチンコ機の正面図である。

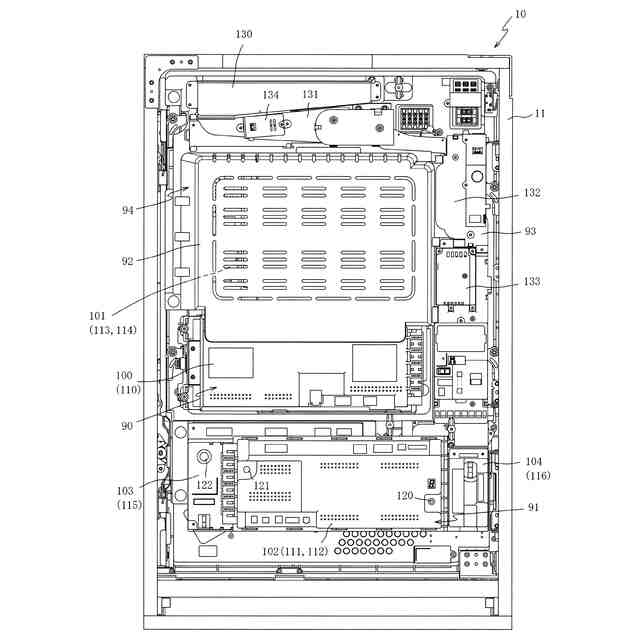

パチンコ機の背面図である。

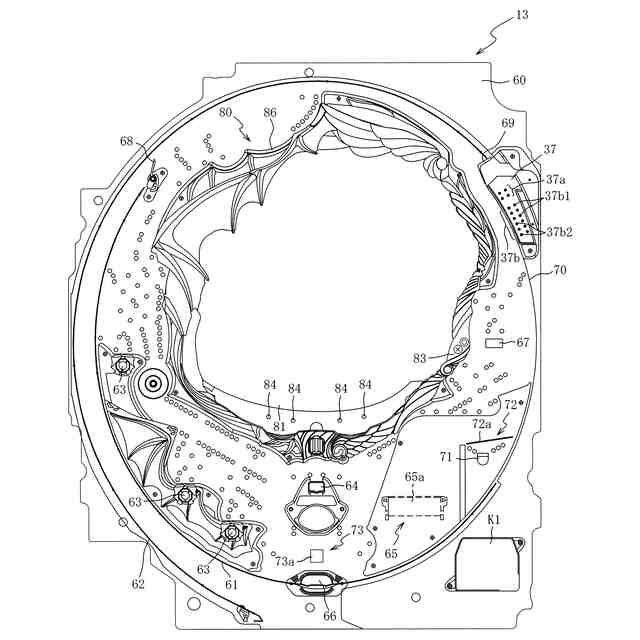

パチンコ機の遊技盤の正面図である。

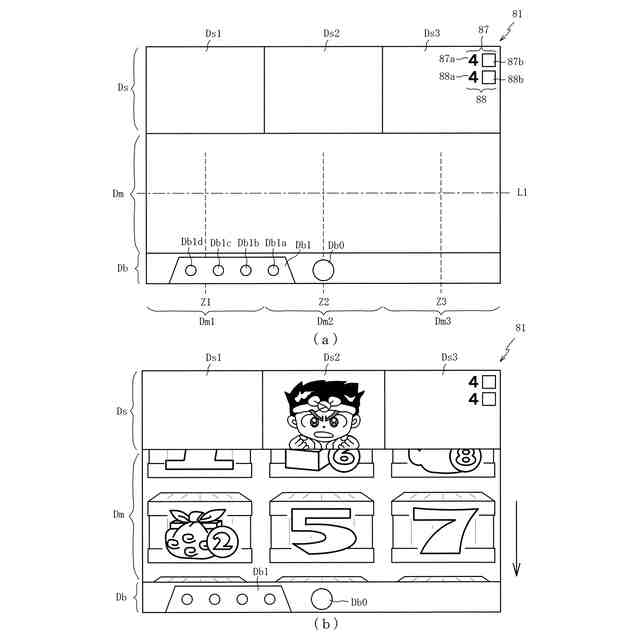

（ａ）は、表示画面の領域区分設定と有効ライン設定とを模式的に示した図であり、（ｂ）は、実際の表示画面を例示した図である。
パチンコ機の電気的構成を示すブロック図であり、主に主制御装置の電気的構成を示すブロック図である。

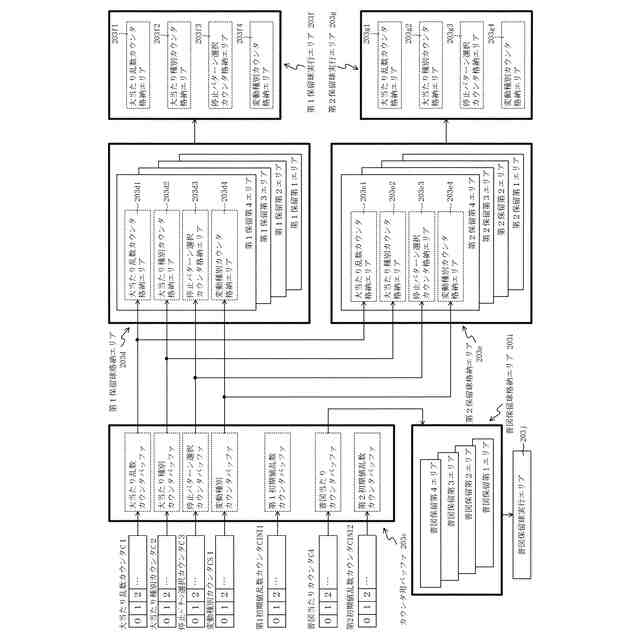

各種カウンタ、各保留球格納エリア、保留球実行エリアの構成を模式的に示した図である。

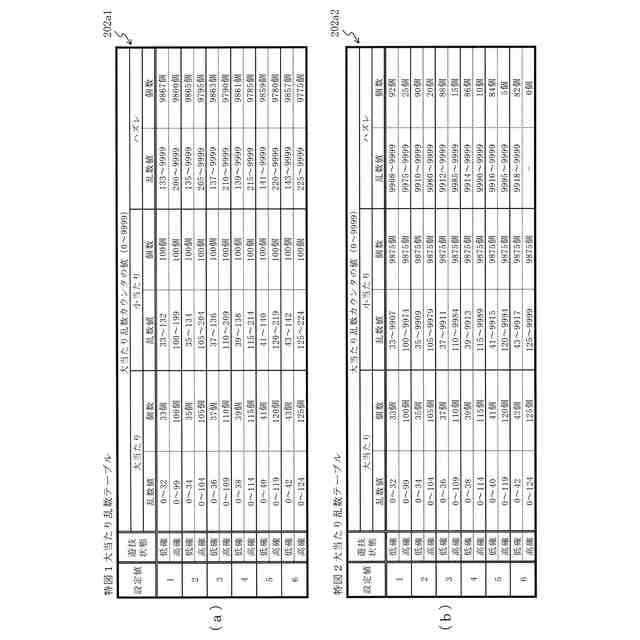

（ａ）は、特図１大当たり乱数テーブルを示した図であり、（ｂ）は、特図２大当たり乱数テーブルを示した図である。

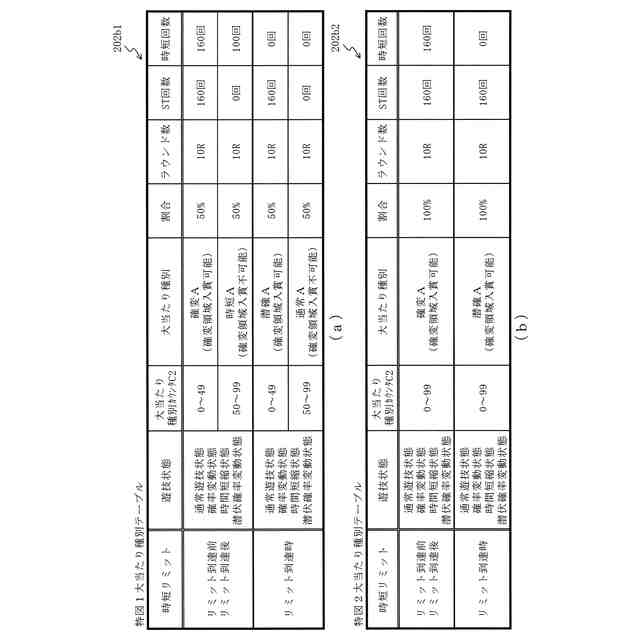

（ａ）は、特図１用大当たり種別テーブルの一例を模式的に示した図であり、（ｂ）は、特図２用大当たり種別テーブルの一例を模式的に示した図である。

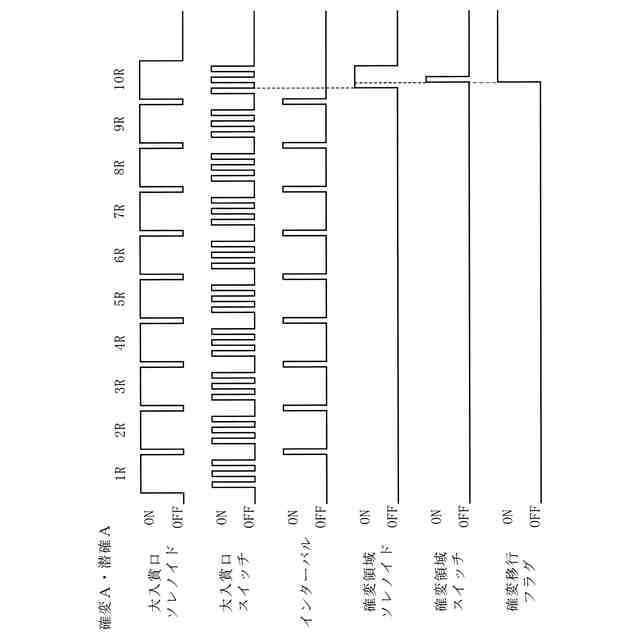

「確変Ａ大当たり」又は「潜確Ａ大当たり」が発生した場合における各ラウンドの大入賞口ソレノイド及び確変領域ソレノイドの駆動パターンと、大入賞口スイッチ及び確変領域スイッチの検知態様、並びに、確変移行フラグの設定態様を示したタイミングチャートである。
「時短Ａ大当たり」又は「通常Ａ大当たり」が発生した場合における各ラウンドの大入賞口ソレノイド及び確変領域ソレノイドの駆動パターンと、大入賞口スイッチ及び確変領域スイッチの検知態様、並びに、確変移行フラグの設定態様を示したタイミングチャートである。
ＳＴ状態に突入した場合における継続確率に応じた「連荘」回数と、該「連荘」回数の到達確率および終了確率を示した一覧である。
各遊技状態における、該遊技状態への移行契機、特別図柄の大当たり確率、普通図柄の当たり確率、奨励される球の発射態様、主要入賞先、第１特別図柄の変動時間、第２特別図柄の変動時間、先に停止され易い特別図柄、及び、右打ち可否を説明した一覧である。

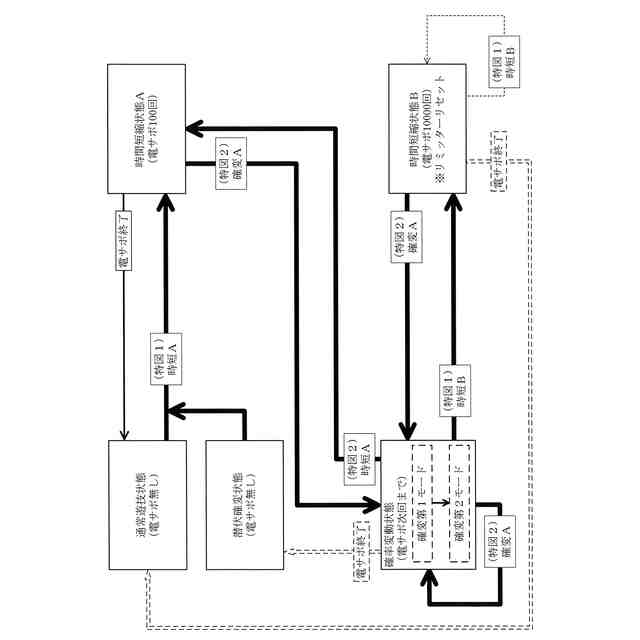

各遊技状態における発射態様と、当選した大当たり種別等に基づく遊技状態の移行先を示した図である。
特図１用保留数テーブルの一例を模式的に示した図である。
特図２用保留数テーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＡテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＢテーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＣテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＤテーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＥテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＦテーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＧテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＨテーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＩテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＪテーブルの一例を模式的に示した図である。
（ａ）は、特図１ハズレ・小当たり用変動パターンテーブルの一例を模式的に示した図であり、（ｂ）は、特図１大当たり用変動パターンテーブルの一例を模式的に示した図である。
特図２ハズレ・小当たり用変動パターンテーブルの一例を模式的に示した図である。
特図２大当たり用変動パターンテーブルの一例を模式的に示した図である。
大当たり開放テーブルの一例を模式的に示した図である。
各遊技状態及び大当たり状態における各現象の発生回数、所要時間、積算時間を示すとともに、各遊技状態及び大当たり状態における平均的な合計滞在時間を示した図である。
「連荘」状態中における各大当たり状態及び各遊技状態における各現象毎の入賞率、所要時間、発生回数、発射時間、発射球数、戻り球数を示すとともに、各大当たり状態及び各遊技状態における合計獲得球数を示した図である。
時短リミッター機能が無い場合と有る場合とで「連荘」回数に応じた獲得球数および積算球数を示した図である。
（ａ）は、時短リミッター機能が無い場合の「連荘」時におけるスランプグラフであり、（ｂ）は、時短リミッター機能が有る場合の「連荘」時におけるスランプグラフである。
小当たり開放テーブルの一例を模式的に示した図である。
（ａ）は、普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、普図変動時間テーブルの一例を模式的に示した図であり、（ｃ）は、普通電役開放テーブルの一例を模式的に示した図である。
主に音声ランプ制御装置の電気的構成を示すブロック図である。
第１保留情報格納エリア及び第１実行情報格納エリア、並びに、第２保留情報格納エリア及び第２実行情報格納エリアの構成を模式的に示した図である。
主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される設定変更処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される始動入賞処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるゲート通過処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図変動処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図１変動開始処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される時短リミット処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図２変更処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図２変動開始処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図１変更処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される変動停止処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるＳＴ・時短計数処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される当たり処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される大当たり開閉制御処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される大入賞口開放中処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される大当たり終了処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される小当たり開閉制御処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される小入賞口開放中処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される普図変動処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される普通電役制御処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるＮＭＩ割込処理を示すフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される立ち上げ処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行されるメイン処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行されるコマンド判定処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される特図１コマンド処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される特図２コマンド処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される変動演出処理を示したフローチャートである。
「通常遊技状態」時の左打ち遊技において、スルーゲート、第１始動口、第２始動口における球の検知タイミングと、普通図柄の可変表示、第１特別図柄の変動表示および第２特別図柄の変動表示の実行タイミングと、普通電役用ソレノイド、小入賞口用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
「確率変動状態」及び「時間短縮状態」時の右打ち遊技において、スルーゲート、第１始動口、第２始動口における球の検知タイミングと、普通図柄の可変表示、第１特別図柄の変動表示および第２特別図柄の変動表示の実行タイミングと、普通電役用ソレノイド、小入賞口用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
「潜伏確率変動状態」時の右打ち遊技において、スルーゲート、第１始動口、第２始動口における球の検知タイミングと、普通図柄の可変表示、第１特別図柄の変動表示および第２特別図柄の変動表示の実行タイミングと、普通電役用ソレノイド、小入賞口用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
「潜伏確率変動状態」において大当たりに当選した場合に第３図柄表示装置で行われる「プレミアムライブ演出」の推移を示した図であり、（ａ）は、「潜伏確率変動状態」における第２特別図柄の変動演出において大当たりに当選して大当たり結果が導出された状態を示した図であり、（ｂ）は、（ａ）の状態から、７連荘中の大当たり状態において、複数の「プレミアムライブ演出」の選択画面を示した図であり、（ｃ）は、（ｂ）の状態から、１の「プレミアムライブ演出」が選択されて該「プレミアムライブ演出」が開始される旨が表示された画面を示した図であり、（ｄ）は、（ｃ）の状態から、「プレミアムライブ演出」が実行されている状態を示した図である。
第２実施形態におけるパチンコ機の遊技盤の正面図である。
第２実施形態における小当たり開放テーブルの一例を模式的に示した図である。
（ａ）は、第２実施形態における普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、第２実施形態における普図変動時間テーブルの一例を模式的に示した図であり、（ｃ）は、第２実施形態における普通電役開放テーブルの一例を模式的に示した図である。
第２実施形態の連荘状態中における各大当たり状態及び各遊技状態における各現象毎の入賞率、所要時間、発生回数、発射時間、発射球数、戻り球数を示すとともに、各大当たり状態及び各遊技状態における合計獲得球数を示した図である。
第２実施形態における時短リミッターが無い場合と有る場合とで連荘回数に応じた獲得球数および積算球数を示した図である。
第２実施形態における時短リミッターが有る場合の連荘時におけるスランプグラフである。
第３実施形態におけるパチンコ機の遊技盤の正面図である。
第３実施形態の各遊技状態における、該遊技状態への移行契機、特別図柄の大当たり確率、普通図柄の当たり確率、奨励される球の発射態様、主要入賞先、第１特別図柄の変動時間、第２特別図柄の変動時間、先に停止され易い特別図柄、及び、右打ち可否を説明した一覧である。
第３実施形態における特図１用保留数テーブルの一例を模式的に示した図である。
第３実施形態の連荘状態中における各大当たり状態及び各遊技状態における各現象毎の入賞率、所要時間、発生回数、発射時間、発射球数、戻り球数を示すとともに、各大当たり状態及び各遊技状態における合計獲得球数を示した図である。
第３実施形態における時短リミッターが無い場合と有る場合とで連荘回数に応じた獲得球数および積算球数を示した図である。
第３実施形態における時短リミッターが有る場合の連荘時におけるスランプグラフである。
（ａ）は、第３実施形態における普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、第３実施形態における普図変動時間テーブルの一例を模式的に示した図であり、（ｃ）は、第３実施形態における普通電役開放テーブルの一例を模式的に示した図である。
第３実施形態における主制御装置内のＭＰＵにより実行される始動入賞処理を示すフローチャートである。
第３実施形態における「潜伏確率変動状態」時の右打ち遊技において、スルーゲート、第１始動口、第２始動口における球の検知タイミングと、普通図柄の可変表示、第１特別図柄の変動表示および第２特別図柄の変動表示の実行タイミングと、普通電役用ソレノイド、小入賞口用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
第３実施形態における第３図柄表示装置で行われる６連荘後の「潜伏確率変動状態」で行われる「図柄対決演出」の推移を示した図であり、（ａ）は、６連荘後の変動演出において「図柄対決演出」が開始された状態を示した図であり、（ｂ）は、（ａ）の状態から、「図柄対決演出」が行われている状態を示した図であり、（ｃ）は、（ｂ）の状態から、いずれの図柄対応キャラクタが勝利するか否かを示した図であり、（ｄ）は、（ｃ）の状態から、右側の図柄対応キャラクタが勝利した状態を示した図である。
（ａ）は、第４実施形態における特図１大当たり乱数テーブルを示した図であり、（ｂ）は、第４実施形態における特図２大当たり乱数テーブルを示した図である。
（ａ）は、第４実施形態における特図１用大当たり種別テーブルの一例を模式的に示した図であり、（ｂ）は、第４実施形態における特図２用大当たり種別テーブルの一例を模式的に示した図である。
第４実施形態のＳＴに突入した場合における継続確率に応じた連荘回数を示した一覧である。
第４実施形態における大当たり開放テーブルの一例を模式的に示した図である。
第４実施形態の各遊技状態及び大当たり状態における各現象の発生回数、所要時間、積算時間を示すとともに、各遊技状態及び大当たり状態における平均的な合計滞在時間を示した図である。
第４実施形態の連荘状態中における各大当たり状態及び各遊技状態における各現象毎の入賞率、所要時間、発生回数、発射時間、発射球数、戻り球数を示すとともに、各大当たり状態及び各遊技状態における合計獲得球数を示した図である。
第４実施形態における時短リミッターが無い場合と有る場合とで連荘回数に応じた獲得球数および積算球数を示した図である。
（ａ）は、第４実施形態において時短リミッター機能が無い場合の「連荘」時におけるスランプグラフであり、（ｂ）は、第４実施形態において時短リミッター機能が有る場合の「連荘」時におけるスランプグラフである。
第５実施形態におけるパチンコ機の遊技盤の正面図である。
（ａ）は、第５実施形態における特図１用大当たり種別テーブルの一例を模式的に示した図であり、（ｂ）は、第５実施形態における特図２用大当たり種別テーブルの一例を模式的に示した図である。
第５実施形態におけるＳＴに突入し、連荘した結果、「潜伏確率変動状態」に突入した場合において、右打ち遊技を実行した場合の継続確率に応じた連荘回数と、左打遊技を実行した場合の継続確率に応じた連荘回数とを示した一覧である。
第５実施形態における「通常遊技状態」と、連荘状態中における各大当たり状態及び各遊技状態とにおける各現象毎の発生回数、各所要時間を示すとともに、各大当たり状態及び各遊技状態における平均的な合計滞在時間を示した図である。
第５実施形態における各大当たり状態及び各遊技状態における各現象毎の球発射期間、入賞率、所要時間、発生回数、発射時間、発射球数、戻り球数を示すとともに、各大当たり状態及び各遊技状態における合計獲得球数を示した図である。
第５実施形態における「潜伏確率変動状態」に突入した場合に、右打ち遊技したときと左打ち遊技したときの獲得球数および積算球数を示した図である。
（ａ）は、第５実施形態における「潜伏確率変動状態」において右打ち遊技した場合の「連荘」時におけるスランプグラフであり、（ｂ）は、第５実施形態における「潜伏確率変動状態」において左打ち遊技した場合の「連荘」時におけるスランプグラフである。
第５実施形態における第３図柄表示装置で行われる６連荘後の「潜伏確率変動状態」の冒頭で行われる「発射態様選択演出」の推移を示した図であり、（ａ）は、６連荘目の大当たりが発生した状態を示した図であり、（ｂ）は、（ａ）の状態から、６連荘目の大当たり状態のエンディング画面において、「発射態様選択演出」が行われている状態を示した図であり、（ｃ）は、（ｂ）の状態から、「発射態様選択演出」において左打ち遊技を選択した場合の「左打ちモード演出」が実行されている画面を示した図であり、（ｄ）は、（ｂ）の状態から、「発射態様選択演出」において右打ち遊技を選択した場合の「右打ちモード演出」が実行されている画面を示した図である。
第６実施形態における普通図柄の抽選に関する各テーブルを模式的に示した図であり、（ａ）は、普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、普図変動時間テーブルの一例を模式的に示した図であり、（ｃ）は、普通電役開放テーブルの一例を模式的に示した図である。
第６実施形態における主制御装置内のＭＰＵにより実行される普図変動処理を示すフローチャートである。
第６実施形態における主制御装置内のＭＰＵにより実行される普通電役制御処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
以下、本発明の実施形態について、添付図面を参照して説明する。まず、図１～図６５を参照し、本発明をパチンコ遊技機（以下、単に「パチンコ機」という）１０に適用した場合の第１実施形態について説明する。図１は、第１実施形態におけるパチンコ機１０の正面図であり、図２はパチンコ機１０の背面図であり、図３はパチンコ機１０の遊技盤１３の正面図である。
【００１０】
パチンコ機１０は、図１に示すように、略矩形状に組み合わせた木枠により外殻が形成される外枠１１と、その外枠１１と略同一の外形形状に形成され外枠１１に対して開閉可能に支持された内枠１２とを備えている。外枠１１には、内枠１２を支持するために正面視（図１参照）左側の上下２カ所に金属製のヒンジ１８が取り付けられ、そのヒンジ１８が設けられた側を開閉の軸として内枠１２が正面手前側へ開閉可能に支持されている。
（【００１１】以降は省略されています）
