公開番号
2025071113
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2025019734,2024197907
出願日
2025-02-10,2018-12-20
発明の名称
アセタール構造を有する保護膜形成組成物
出願人
日産化学株式会社
代理人
弁理士法人 津国
主分類
G03F
7/11 20060101AFI20250424BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約
【課題】半導体製造におけるリソグラフィープロセスにおいて、半導体用ウエットエッチング液に対する耐性に優れた保護膜を形成するための組成物、当該保護膜を適用したレジストパターン付き基板の製造方法、及び半導体装置の製造方法を提供する。
【解決手段】分子内にアセタール構造を少なくとも1つ以上含む化合物、又はその重合体と、溶剤とを含む、半導体用ウエットエッチング液に対する保護膜形成組成物。
【選択図】なし
特許請求の範囲
【請求項1】
分子内にアセタール構造を少なくとも1つ以上含む化合物の重合体であってベンゾジオキソール基又は2,2-ジメチルベンゾジオキソール基を側鎖に有する重合体と、溶剤とを含む、酸性過酸化水素水溶液又は塩基性過酸化水素水溶液から選ばれる半導体用ウエットエッチング液に対する保護膜形成組成物。
続きを表示(約 740 文字)
【請求項2】
前記重合体がアクリルポリマー、又はメタクリルポリマーである、請求項1に記載の保護膜形成組成物。
【請求項3】
前記保護膜形成組成物が架橋触媒をさらに含む請求項1又は請求項2に記載の保護膜形成組成物。
【請求項4】
前記保護膜形成組成物が架橋剤をさらに含む請求項1乃至請求項3のいずれか1項に記載の保護膜形成組成物。
【請求項5】
前記保護膜形成組成物が界面活性剤をさらに含む請求項1乃至請求項4のいずれか1項に記載の保護膜形成組成物。
【請求項6】
半導体基板上に塗布し焼成してレジスト下層膜としての保護膜を形成する工程を含み、半導体の製造に用いることを特徴とするレジストパターン付き基板を製造するための、請求項1~5のいずれか1項に記載の保護膜形成組成物。
【請求項7】
表面に無機膜が形成されていてもよい半導体基板上に、分子内にアセタール構造を少なくとも1つ以上含む化合物の重合体であって、2,2-ジメチルベンゾジオキソール基を側鎖に有する重合体と、溶剤とを含む半導体用ウエットエッチング液に対する保護膜形成組成物を用いて保護膜を形成し、前記保護膜上にレジストパターンを形成し、前記レジストパターンをマスクとして前記保護膜をドライエッチングし前記無機膜又は前記半導体基板の表面を露出させ、ドライエッチング後の前記保護膜をマスクとして、半導体用ウエットエッチング液を用いて前記無機膜又は前記半導体基板をウエットエッチング及び洗浄する工程を含む半導体装置の製造方法であって、
前記半導体用ウエットエッチング液が塩基性過酸化水素水溶液である、
半導体装置の製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、半導体製造におけるリソグラフィープロセスにおいて、半導体用ウエットエッチング液、好ましくは塩基性過酸化水素水溶液に対する耐性に優れた保護膜を形成するための組成物に関する。また、前記保護膜を適用したレジストパターン付き基板の製造方法、及び半導体装置の製造方法に関する。
続きを表示(約 4,500 文字)
【背景技術】
【0002】
半導体製造において、基板とその上に形成されるレジスト膜との間にレジスト下層膜を設け、所望の形状のレジストパターンを形成するリソグラフィープロセスは広く知られている。
特許文献1には、グリシジル基を有するポリマーと、ヒドロキシ基等で置換された芳香族基を有するポリマーとを含み、オーバーコートされたフォトレジストと共に用いるための反射防止コーティング組成物、及びそれによりフォトレジスト下層膜を成膜し、露光、現像、パターン形成を行う方法が開示されている。
特許文献2には、ヒドロキシ基等のエポキシ反応基を含む樹脂と、エポキシ基を含む架橋樹脂とを含む組成物を基材上に塗布し、その上にフォトレジスト層を形成することによるフォトレジストレリーフ像を形成する方法が開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2017-107185号公報
特開2017-187764号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
レジスト下層膜をエッチングマスクとして用い、下地基板の加工をウェットエッチングで行う場合、レジスト下層膜には下地基板加工時にウェットエッチング液に対する良好なマスク機能が求められている。
従来、ウェットエッチング薬液の一種であるSC-1(アンモニア-過酸化水素溶液)に対する耐性を発現させるためには、ガリック酸を添加剤として適用する手法が用いられていた。
また、カテコール構造が半導体用ウエットエッチング液耐性改善効果を示すことが知られていたが(特許文献1及び2)、半導体用ウエットエッチング液耐性はまだ充分に満足できるものではなかった。
本発明の目的は、このような課題を解決することである。
【課題を解決するための手段】
【0005】
本発明は以下を包含する。
[1] 分子内にアセタール構造を少なくとも1つ以上含む化合物、又はその重合体と、溶剤とを含む、半導体用ウエットエッチング液に対する保護膜形成組成物。
[2] 前記アセタール構造が、芳香族基の互いに隣り合うヒドロキシ基を保護する構造である、[1]に記載の保護膜形成組成物。

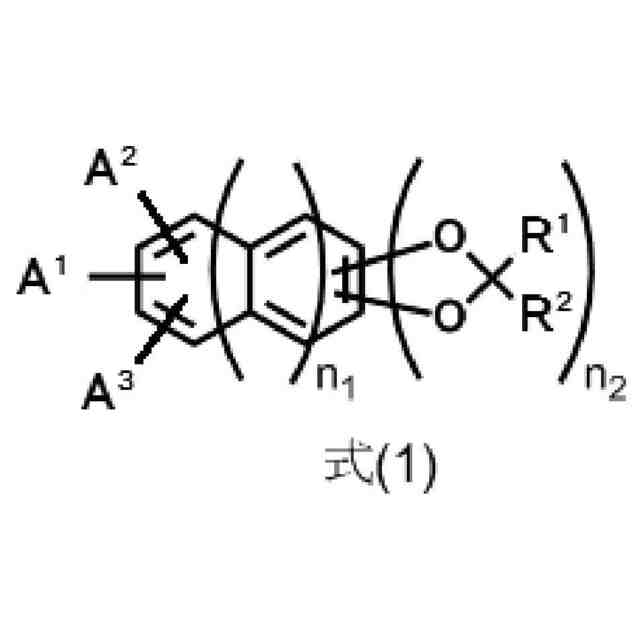

[3] 前記化合物が式(1):
JPEG
41
165
(式(1)中、
R
1
及びR
2
はそれぞれ水素原子、又は置換されてもよい炭素原子数1乃至10のアルキル基若しくは炭素原子数6乃至40のアリール基であり、
n
1
は0、1、又は2であり、
n
2
は1、又は2であり、
A
1
は水素原子、又はヒドロキシ基を示し、
A
2
は、-CH(R
0
)-A
4
基を示し、
R
0
は、水素原子、1乃至3個のヒドロキシ基で置換されていてもよいフェニル基、又はベンゾジオキソール基を示し、
A
3
、及びA
4
はそれぞれ同一又は異なる1価の有機基を示す。)
で示される部分構造を含む、[1]に記載の保護膜形成組成物。
[4] 前記式(1)中、n
1
が0であり、且つn
2
が1である、[3]に記載の保護膜形成組成物。
[5] 前記式(1)中、R
1
及びR
2
がそれぞれ同一又は異なって、水素原子又はメチル基である、[3]に記載の保護膜形成組成物。
[6] 前記式(1)中、R
1
及びR
2
が水素原子である、[3]に記載の保護膜形成組成物。
[7] 架橋触媒をさらに含む[1]乃至[6]のいずれか1項に記載の保護膜形成組成物。
[8] 架橋剤をさらに含む[1]乃至[7]のいずれか1項に記載の保護膜形成組成物。
[9] 界面活性剤をさらに含む[1]乃至[8]のいずれか1項に記載の保護膜形成組成物。
[10] [1]から[9]のいずれか1項に記載の保護膜形成組成物からなる塗布膜の焼成物であることを特徴とする保護膜。
[11] [1]乃至[9]のいずれか1項に記載の保護膜組成物を半導体基板上に塗布し焼成してレジスト下層膜としての保護膜を形成する工程を含み、半導体の製造に用いることを特徴とするレジストパターン付き基板の製造方法。
[12] 表面に無機膜が形成されていてもよい半導体基板上に[1]乃至[9]のいずれか1項に記載の半導体用ウエットエッチング液に対する保護膜形成組成物を用いて保護膜を形成し、前記保護膜上にレジストパターンを形成し、前記レジストパターンをマスクとして前記保護膜をドライエッチングし前記無機膜又は前記半導体基板の表面を露出させ、ドライエッチング後の前記保護膜をマスクとして、半導体用ウエットエッチング液を用いて前記無機膜又は前記半導体基板をウエットエッチング及び洗浄する工程を含む半導体装置の製造方法。
【発明の効果】
【0006】
本発明においては、ポリマー中に互いに隣り合うヒドロキシ基がアセタールによって保護された構造を導入することにより、高い半導体用ウエットエッチング液耐性を発現できる。
【発明を実施するための形態】
【0007】
[保護膜形成組成物]
本発明に係る半導体用ウエットエッチング液に対する保護膜形成組成物は、分子内にアセタール構造を少なくとも1つ以上含む化合物、又はその重合体と、溶剤とを含むものである。以下に順に説明する。
【0008】
[分子内にアセタール構造を少なくとも1つ以上含む化合物]
前記アセタール構造は、好ましくは、芳香族基の互いに隣り合うヒドロキシ基を保護する構造である。このとき、化合物は、分子内に、互いに隣り合うヒドロキシ基がアセタールによって保護された芳香族基を少なくとも1つ以上含む。
かかるアセタール構造は、好ましくは、式(1):
JPEG
37
165
(式(1)中、
R
1
及びR
2
はそれぞれ水素原子、又は置換されてもよい炭素原子数1乃至10のアルキル基若しくは炭素原子数6乃至40のアリール基であり、
n
1
は0、1、又は2であり、
n
2
は1、又は2であり、
A
1
は水素原子、又はヒドロキシ基を示し、
A
2
は、-CH(R
0
)-A
4
基を示し、
R
0
は、水素原子、1乃至3個のヒドロキシ基で置換されていてもよいフェニル基、又はベンゾジオキソール基を示し、
A
3
、及びA
4
はそれぞれ同一又は異なる1価の有機基を示す。)
で示される部分構造である。
【0009】
置換されてもよい炭素原子数1乃至10のアルキル基としては、メチル基、エチル基、n-プロピル基、i-プロピル基、シクロプロピル基、n-ブチル基、i-ブチル基、s-ブチル基、t-ブチル基、シクロブチル基、1-メチル-シクロプロピル基、2-メチル-シクロプロピル基、n-ペンチル基、1-メチル-n-ブチル基、2-メチル-n-ブチル基、3-メチル-n-ブチル基、1,1-ジメチル-n-プロピル基、1,2-ジメチル-n-プロピル基、2,2-ジメチル-n-プロピル基、1-エチル-n-プロピル基、シクロペンチル基、1-メチル-シクロブチル基、2-メチル-シクロブチル基、3-メチル-シクロブチル基、1,2-ジメチル-シクロプロピル基、2,3-ジメチル-シクロプロピル基、1-エチル-シクロプロピル基、2-エチル-シクロプロピル基、n-ヘキシル基、1-メチル-n-ペンチル基、2-メチル-n-ペンチル基、3-メチル-n-ペンチル基、4-メチル-n-ペンチル基、1,1-ジメチル-n-ブチル基、1,2-ジメチル-n-ブチル基、1,3-ジメチル-n-ブチル基、2,2-ジメチル-n-ブチル基、2,3-ジメチル-n-ブチル基、3,3-ジメチル-n-ブチル基、1-エチル-n-ブチル基、2-エチル-n-ブチル基、1,1,2-トリメチル-n-プロピル基、1,2,2-トリメチル-n-プロピル基、1-エチル-1-メチル-n-プロピル基、1-エチル-2-メチル-n-プロピル基、シクロヘキシル基、1-メチル-シクロペンチル基、2-メチル-シクロペンチル基、3-メチル-シクロペンチル基、1-エチル-シクロブチル基、2-エチル-シクロブチル基、3-エチル-シクロブチル基、1,2-ジメチル-シクロブチル基、1,3-ジメチル-シクロブチル基、2,2-ジメチル-シクロブチル基、2,3-ジメチル-シクロブチル基、2,4-ジメチル-シクロブチル基、3,3-ジメチル-シクロブチル基、1-n-プロピル-シクロプロピル基、2-n-プロピル-シクロプロピル基、1-i-プロピル-シクロプロピル基、2-i-プロピル-シクロプロピル基、1,2,2-トリメチル-シクロプロピル基、1,2,3-トリメチル-シクロプロピル基、2,2,3-トリメチル-シクロプロピル基、1-エチル-2-メチル-シクロプロピル基、2-エチル-1-メチル-シクロプロピル基、2-エチル-2-メチル-シクロプロピル基及び2-エチル-3-メチル-シクロプロピル基等が挙げられる。
【0010】
炭素原子数6乃至40のアリール基としては、フェニル基、o-メチルフェニル基、m-メチルフェニル基、p-メチルフェニル基、o-クロルフェニル基、m-クロルフェニル基、p-クロルフェニル基、o-フルオロフェニル基、p-フルオロフェニル基、o-メトキシフェニル基、p-メトキシフェニル基、p-ニトロフェニル基、p-シアノフェニル基、α-ナフチル基、β-ナフチル基、o-ビフェニリル基、m-ビフェニリル基、p-ビフェニリル基、1-アントリル基、2-アントリル基、9-アントリル基、1-フェナントリル基、2-フェナントリル基、3-フェナントリル基、4-フェナントリル基及び9-フェナントリル基が挙げられる。
(【0011】以降は省略されています)
