公開番号2025065412
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025019796,2023182235
出願日2025-02-10,2018-04-06
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250410BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技への注目度を好適に高めることが可能な遊技機を提供する。
【解決手段】パチンコ機には、遊技領域が形成された遊技盤が搭載されている。遊技領域に設けられた作動口への入賞が発生した場合には主制御装置162のMPU402にて開閉実行モードへの移行抽選が実行され、主表示ユニット87の作動口用表示部における絵柄の変動表示時間が決定される。移行抽選の結果や変動表示時間等の情報は、主制御装置162から報知・演出制御装置140に入力される。報知・演出制御装置140のMPUでは、これらの情報に基づいて図柄表示装置253における演出態様を決定する。図柄表示装置253における演出モードとして通常演出モード及び特殊演出モードが設けられている。特殊演出モードにおいては、作動口用表示部の変動表示及び確定表示に跨るようにして遊技回の最後の特殊演出が実行される。
【選択図】図11
特許請求の範囲【請求項１】
予め定められた取得条件が成立したことに基づいて特別情報を取得する情報取得手段と、
前記情報取得手段の取得した特別情報を記憶する取得情報記憶手段と、
前記取得情報記憶手段に記憶されている特別情報が、遊技者に特典を付与することに対応する付与対応結果に対応しているか否かの付与判定を行う付与判定手段と、
遊技回用動作が開始されてから前記付与判定手段の判定結果に対応した報知結果となることで前記遊技回用動作が終了されることを遊技回の１回として、前記遊技回用動作が行われるように所定の報知手段を制御する遊技回制御手段と
を備えている遊技機において、
前記遊技回制御手段は、各遊技回について前記遊技回用動作の動作期間を決定する期間決定手段を有し、
前記遊技機は、
前記遊技回用動作が行われている場合に演出を実行する演出実行手段を備え、
前記演出実行手段により実行される演出の１つとして、演出実行期間が前記動作期間よりも短くなるように構成された所定演出が設けられており、
前記動作期間と対応する特定情報に基づいて、遊技回中に実行する前記所定演出の実行回数を決定することが可能な実行回数決定手段を備え、
前記所定演出の実行回数として、前記付与判定手段による判定結果に基づく前記特定情報の種別に対応して所定の上限回数を超えない回数が前記実行回数決定手段によって決定され、前記所定演出を実行することが可能に構成されていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
パチンコ機等の遊技機には、表示画面にて絵柄を変動表示する絵柄表示装置を備えているものがある。この種の遊技機では、例えば遊技領域に設けられた作動口への入賞を契機として、当たり状態等の遊技者にとって有利な特定遊技状態を発生させるか否かの抽選が行われるとともに、絵柄の変動表示が開始される。抽選に当選した場合には、表示画面に特定の絵柄組合せ等が最終停止表示されるとともに、遊技状態が特定遊技状態に移行する（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０７４１７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年では、遊技への注目度を高めるべく様々な工夫がなされている。しかしながら、遊技機の構成においては遊技への注目度の向上を実現する上では未だ改善の余地がある。
【０００５】
本発明は、上記例示した事情等に鑑みてなされたものであり、遊技への注目度を好適に向上させることが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本発明は、
予め定められた取得条件が成立したことに基づいて特別情報を取得する情報取得手段と、
前記情報取得手段の取得した特別情報を記憶する取得情報記憶手段と、
前記取得情報記憶手段に記憶されている特別情報が、遊技者に特典を付与することに対応する付与対応結果に対応しているか否かの付与判定を行う付与判定手段と、
遊技回用動作が開始されてから前記付与判定手段の判定結果に対応した報知結果となることで前記遊技回用動作が終了されることを遊技回の１回として、前記遊技回用動作が行われるように所定の報知手段を制御する遊技回制御手段と
を備えている遊技機において、
前記遊技回制御手段は、各遊技回について前記遊技回用動作の動作期間を決定する期間決定手段を有し、
前記遊技機は、
前記遊技回用動作が行われている場合に演出を実行する演出実行手段を備え、
前記演出実行手段により実行される演出の１つとして、演出実行期間が前記動作期間よりも短くなるように構成された所定演出が設けられており、
前記動作期間と対応する特定情報に基づいて、遊技回中に実行する前記所定演出の実行回数を決定することが可能な実行回数決定手段を備え、
前記所定演出の実行回数として、前記付与判定手段による判定結果に基づく前記特定情報の種別に対応して所定の上限回数を超えない回数が前記実行回数決定手段によって決定され、前記所定演出を実行することが可能に構成されていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、遊技への注目度を好適に向上させることができる。
【図面の簡単な説明】
【０００８】

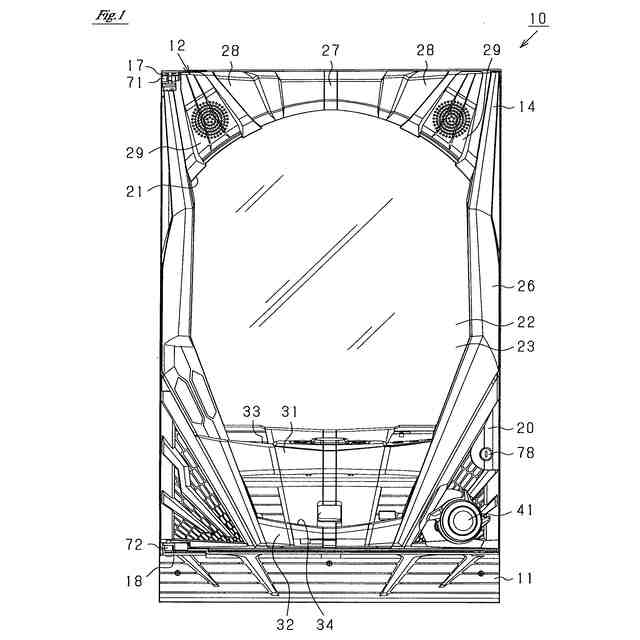

第１の実施の形態におけるパチンコ機を示す正面図である。

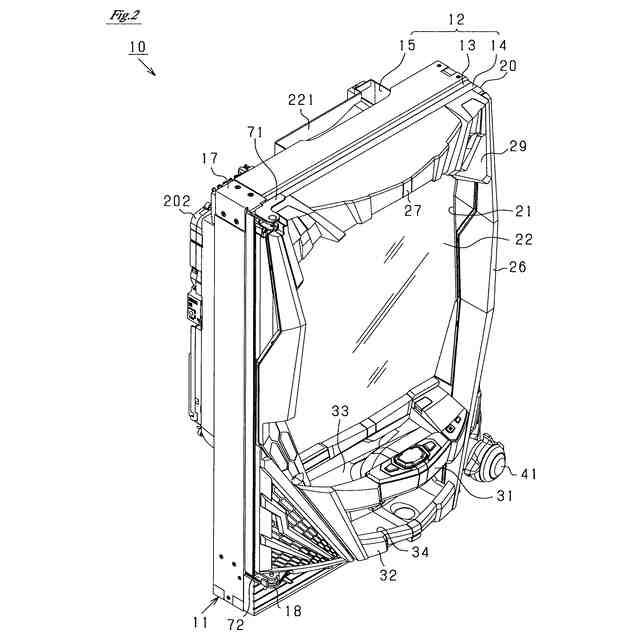

パチンコ機を前方から見た斜視図である。

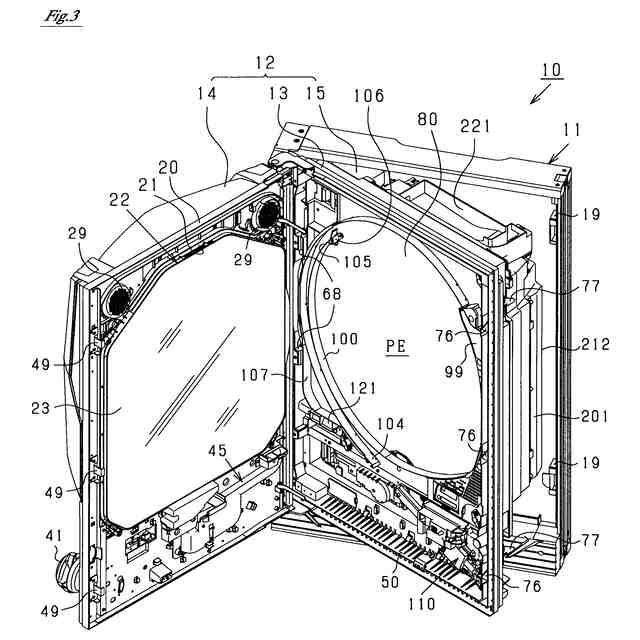

パチンコ機の主要な構成を展開して示す斜視図である。

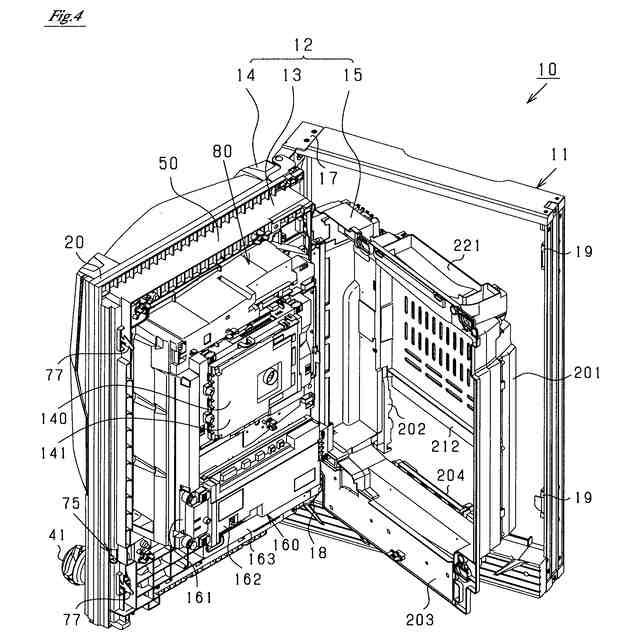

パチンコ機の主要な構成を展開して示す斜視図である。

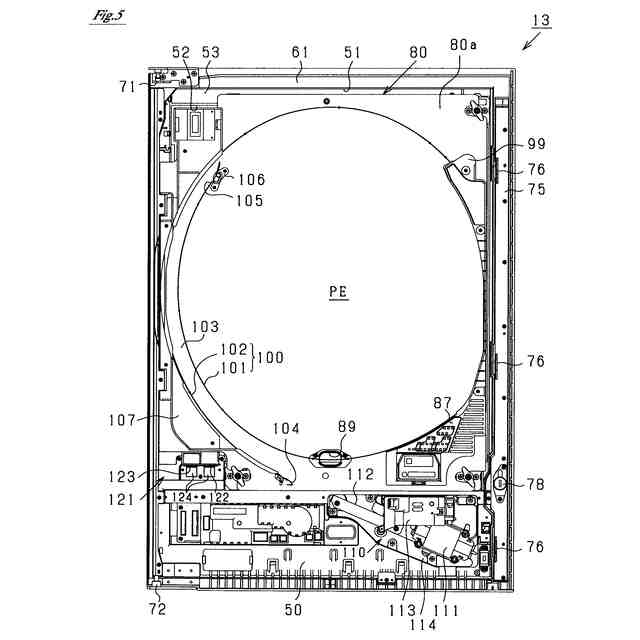

内枠の構成を示す正面図である。

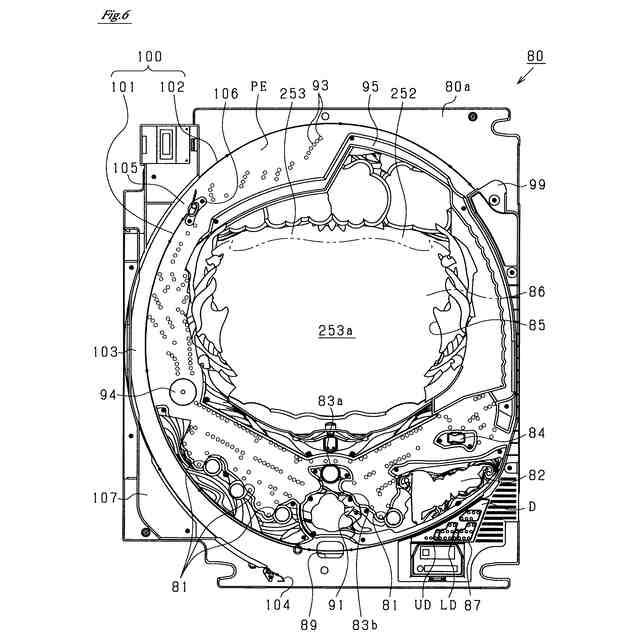

遊技盤ユニットの構成を示す正面図である。

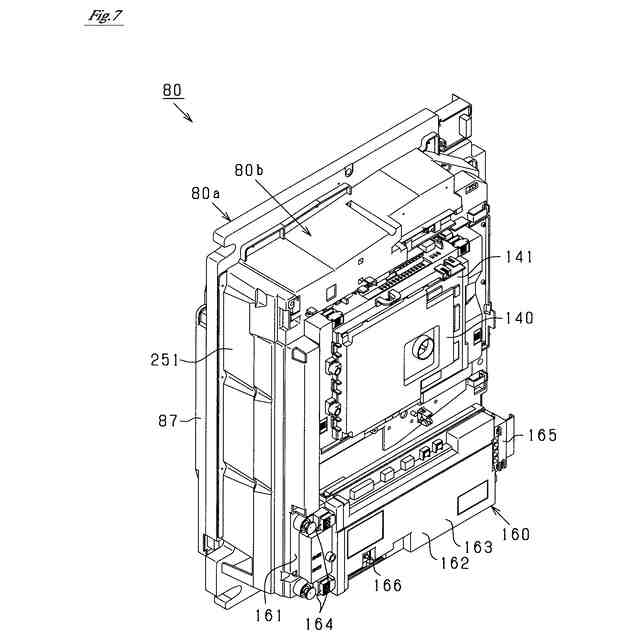

遊技盤ユニットを後方から見た斜視図である。

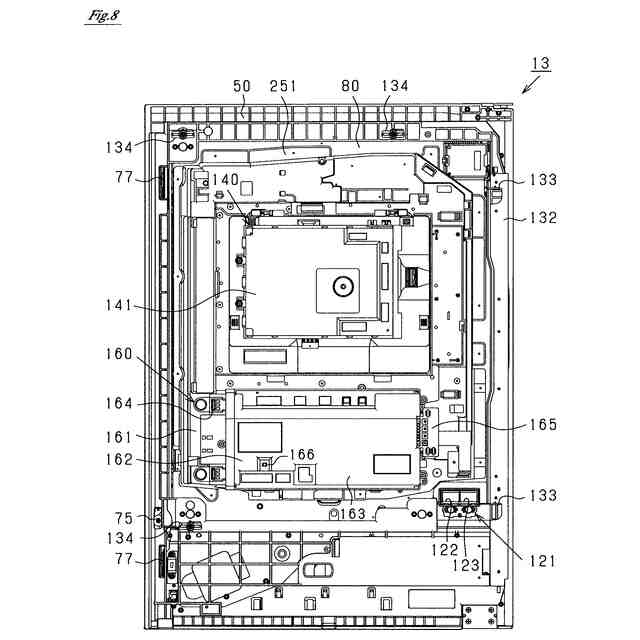

内枠の構成を示す背面図である。

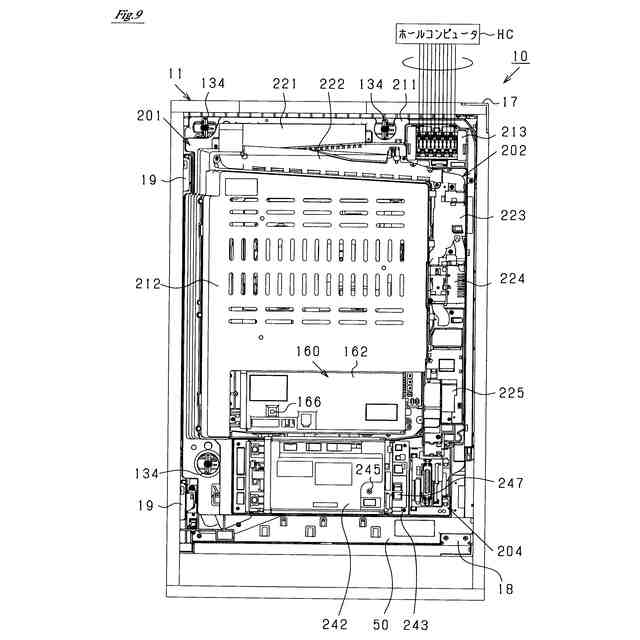

パチンコ機の背面図である。
裏パックユニットを示す正面図である。
パチンコ機の電気的構成を示すブロック図である。
図柄表示装置の表示画面における表示内容を説明するための概略図である。
図柄表示装置の表示画面における表示内容を説明するための概略図である。
当否抽選などに用いられる各種カウンタの内容を説明するための説明図である。
当否テーブルを示す概略図である。
（ａ），（ｂ）振分テーブルを示す概略図、（ｃ）当たり種別とサポートモードとの関係を示す概略図である。
主制御装置のＭＰＵによるタイマ割込み処理を示すフローチャートである。
作動口用の入賞処理を示すフローチャートである。
情報取得処理を示すフローチャートである。
主制御装置のＭＰＵによる通常処理を示すフローチャートである。
遊技回制御処理を示すフローチャートである。
データ設定処理を示すフローチャートである。
変動開始処理を示すフローチャートである。
（ａ）変動表示時間の設定処理を示すフローチャート、（ｂ）低頻度サポートモードにて参照されるリーチ非発生用の変動表示時間テーブルを示す概略図、（ｃ）高頻度サポートモードにて参照されるリーチ非発生用の変動表示時間テーブルを示す概略図である。
遊技状態移行処理を示すフローチャートである。
報知・演出制御装置及び表示制御装置に係る電気的構成を示すブロック図である。
報知・演出制御装置のＭＰＵによる変動表示制御処理を示すフローチャートである。
変動開始用処理を示すフローチャートである。
特殊演出モード用処理を示すフローチャートである。
（ａ）変動表示態様の種類を示す概略図、（ｂ）各変動表示態様の概要を示す概略図である。
疑似連続変動表示の流れを説明するための概略図である。
（ａ）疑似連続変動表示に対応した遊技演出の流れを示す概略図、（ｂ）エフェクトの色と大当たり期待度のとの関係を示す概略図である。
（ａ）時短演出モードにおける表示内容を示す概略図、（ｂ）遊技演出の流れを示すタイミングチャートである。
時短演出モード中の遊技演出の流れを示す概略図である。
主制御装置のＭＰＵにて実行される保留予告用の確認処理を示すフローチャートである。
主制御装置のＭＰＵにて実行される保留コマンドの設定処理を示すフローチャートである。
（ａ）予告演出の流れを示す概略図、（ｂ）各演出モードにおける変動表示時間と変動表示態様との関係を示す概略図である。
（ａ）報知・演出制御装置のＭＰＵにて実行される特殊演出モード用の演出設定処理を示すフローチャート、（ｂ）リーチ用の特殊演出設定処理を示すフローチャートである。
リーチ用演出パターン設定処理を示すフローチャートである。
（ａ）第１特殊パターンテーブルを例示した概略図、（ｂ）第２特殊パターンテーブルを例示した概略図である。
第１特殊演出パターンによる遊技演出の流れを示すタイミングチャートである。
第２特殊演出パターンによる遊技演出の流れを示すタイミングチャートである。
完全外れ用特殊演出設定処理を示すフローチャートである。
第１設定処理を示すフローチャートである。
（ａ）第５特殊パターンテーブルを例示した概略図、（ｂ）第６特殊パターンテーブルを例示した概略図である。
第５特殊パターン及び第６特殊パターンによる遊技演出の流れを示すタイミングチャートである。
第２設定処理を示すフローチャートである。
（ａ）第９特殊パターンテーブルを例示した概略図、（ｂ）第１０特殊パターンテーブルを例示した概略図である。
第９特殊パターン及び第１０特殊パターンによる遊技演出の流れを示すタイミングチャートである。
対比例を示す概略図である。
第２の実施の形態におけるリーチ表示の開始タイミングとパート数との関係を示す概略図である。
第４の実施の形態において報知・演出制御装置のＭＰＵにて実行される連携用設定処理を示すフローチャートである。
前後の遊技回の関係を示す概略図である。
絵柄の確定表示時間と図柄の停止表示時間との関係を示す概略図である。
（ａ）第５の実施の形態において報知・演出制御装置のＭＰＵにより実行される待機表示制御処理を示すフローチャート、（ｂ）変動表示態様と待機表示の可否との関係を示す概略図である。
遊技回演出の流れを示す概略図である。
絵柄の確定表示時間と図柄の停止表示時間との関係を示す概略図である。
【発明を実施するための形態】
【０００９】
＜第１の実施の形態＞
以下、遊技機の一種であるパチンコ遊技機（以下、「パチンコ機」という）の第１の形態を、図面に基づいて詳細に説明する。図１はパチンコ機１０の正面図、図２及び図３はパチンコ機１０の主要な構成を展開して示す斜視図である。なお、図２では便宜上パチンコ機１０の遊技領域内の構成を省略している。
【００１０】
図１に示すように、パチンコ機１０は、当該パチンコ機１０の外殻を形成する外枠１１と、この外枠１１に取り付けられた遊技機主部１２とにより構成されている。
（【００１１】以降は省略されています）
