公開番号2025063587
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172928
出願日2023-10-04
発明の名称医療用カテーテルハンドルおよびそれを備えたカテーテル
出願人株式会社カネカ
代理人弁理士法人アスフィ国際特許事務所
主分類A61M 25/092 20060101AFI20250409BHJP(医学または獣医学;衛生学)
要約【課題】スムーズにハンドルを操作することができる医療用カテーテルハンドルとそれを備えたカテーテルを提供する。
【解決手段】らせん状に延びる第1係合部16を有し、軸方向に変位可能なスライダー4と、第1係合部16に係合する第2係合部17を有する回転ノブ5と、遠位部がチューブ22の内腔に配置され、近位部が回転ノブ5の内腔に配置された第1ワイヤ6と第2ワイヤ7と、第1端部が第1接続部9で第1ワイヤ6の近位部に接続され、第2端部が第2接続部10で第2ワイヤ7の近位部に接続された線状部材8と、線状部材8の一部が当接した反転ガイド14とを備え、第1ワイヤ6または線状部材8の反転ガイド14との当接部分より第1端部側の部分がスライダー4に固定され、スライダー4が最も近位側に変位した状態で、第2接続部10がスライダー4の近位端よりも近位側に位置する医療用カテーテルハンドル1。
【選択図】図4
特許請求の範囲【請求項１】
カテーテルのチューブを操作するためのハンドルであって、
近位側から遠位側に軸方向に延びる内腔を有するハンドル本体と、
前記ハンドル本体の内腔に配置され、前記軸方向に延び、前記ハンドル本体に固定されたシャフトと、
前記シャフトの外側に配置され、らせん状に延びる第１係合部を外面に有しており、前記シャフトに沿って前記軸方向に変位可能に設けられたスライダーと、
前記軸方向に延びる回転軸を有し、前記ハンドル本体に対して回転可能に設けられた回転ノブであって、前記軸方向に延びる内腔を有し、前記スライダーの前記第１係合部に係合する第２係合部を内面に有する回転ノブと、
遠位部が前記チューブの内腔に配置され、近位部が前記回転ノブの内腔に配置された第１ワイヤと、
遠位部が前記チューブの内腔に配置され、近位部が前記回転ノブの内腔に配置された第２ワイヤと、
前記ハンドル本体の内腔に配置され、一方端側の第１端部と他方端側の第２端部を有する線状部材であって、前記第１端部が第１接続部で前記第１ワイヤの近位部に接続され、前記第２端部が第２接続部で前記第２ワイヤの近位部に接続された線状部材と、
前記ハンドル本体の内腔に配置され、前記線状部材の一部が当接した反転ガイドとを有し、
前記第１ワイヤ、または、前記線状部材の前記反転ガイドとの当接部分より前記第１端部側の部分が、前記スライダーに固定されており、
前記スライダーが最も近位側に変位した状態で、前記第２接続部が前記スライダーの近位端よりも近位側に位置する医療用カテーテルハンドル。
続きを表示（約 510 文字）【請求項２】
前記線状部材は前記第１ワイヤと前記第２ワイヤよりも曲げ剛性が小さい請求項１に記載の医療用カテーテルハンドル。
【請求項３】
前記第１ワイヤと前記第２ワイヤは金属線材であり、前記線状部材は繊維ロープである請求項１に記載の医療用カテーテルハンドル。
【請求項４】
前記第１ワイヤが前記スライダーに固定されており、
前記スライダーが最も近位側に変位した状態で、前記第１接続部が前記スライダーの近位端よりも近位側に位置する請求項１に記載の医療用カテーテルハンドル。
【請求項５】
前記線状部材の前記反転ガイドとの当接部分より前記第１端部側の部分が、前記スライダーに固定されている請求項１に記載の医療用カテーテルハンドル。
【請求項６】
前記第１係合部と前記第２係合部は、一方が凸部であり他方が溝である請求項１に記載の医療用カテーテルハンドル。
【請求項７】
請求項１～６のいずれか一項に記載の医療用カテーテルハンドルと、
前記医療用カテーテルハンドルの遠位側に設けられたチューブとを有するカテーテル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カテーテルに用いられる医療用カテーテルハンドルと、それを備えたカテーテルに関するものである。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
カテーテルは、通常、血管や消化管や尿管などの体腔に挿入するためのチューブと、チューブの近位側に設けられたハンドルとから構成されている。カテーテルには、手元側のハンドルを操作してチューブの遠位端部を屈曲できるように構成されたものが知られている。このようなカテーテルは、チューブの内腔にワイヤが配され、ワイヤの遠位端部がチューブの遠位端部に固定され、ワイヤの近位端部がハンドルに接続され、ハンドルを操作することによりチューブの遠位端部を屈曲できるようになっている。例えば、チューブの内腔にワイヤが２本配されたカテーテルでは、ハンドルを操作することにより、２本のワイヤの一方を近位側に引っ張ることでチューブの遠位端部を一方側に屈曲させ、他方を引っ張ることでチューブの遠位端部を他方側に屈曲させることができる。
【０００３】
このようなカテーテルハンドルとして、例えば特許文献１には、先端部がカテーテルの先端領域に結合された２つの制御ワイヤを備えたカテーテルハンドルであって、ハウジングと、ハウジング内に配置され、ハウジング内で直線的に並進するように構成された摺動アセンブリと、ハウジングに対して回転自在に設けられた制御ノブを有し、前記２つの制御ワイヤの基端部がハウジング内に配置され、摺動アセンブリを直線的に並進させることによって摺動アセンブリが２つの制御ワイヤのそれぞれを別個に操作するように構成され、制御ノブを第１の回転方向へ回転させることによって、摺動アセンブリが先端側へ変位して２つの制御ワイヤの一方に張力をかけ、それによりカテーテルが第１の偏向方向に偏向し、制御ノブを第２の回転方向へ回転させることによって、摺動アセンブリが基端側へ変位して２つの制御ワイヤの他方に張力をかけ、それによりカテーテルが第２偏向方向に偏向するように構成されたカテーテルハンドルが開示されている。
【０００４】
特許文献２には、カテーテルの遠位部分を偏向させるカテーテルハンドルであって、第１の直径を有し、第１のワイヤが連結される第１の回転部材と、前記第１の直径より小さい第２の直径を有し、第２のワイヤが連結される第２の回転部材とを有し、第２の回転部材は、第２の回転部材の中心点が第１の回転部材の中心点からずれるように、第１の回転部材に連結され、第１および第２の回転部材は、第１のワイヤを介した第１の回転部材の回転が、第２の回転部材および第２のワイヤを回転させて、カテーテルの遠位部分を偏向させるように構成されたカテーテルハンドルが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特表２０１５－５２３８９２号公報
特表２０１８－５１５２１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記のように、従来様々なカテーテルハンドルが提案されており、本発明の目的は、新規の構造を有し、スムーズにハンドルを操作することができるカテーテルハンドルとそれを備えたカテーテルを提供することにある。
【課題を解決するための手段】
【０００７】
前記課題を解決することができた本発明のカテーテルハンドルおよび当該カテーテルハンドルを備えたカテーテルは、下記の通りである。
［１］カテーテルのチューブを操作するためのハンドルであって、
近位側から遠位側に軸方向に延びる内腔を有するハンドル本体と、
前記ハンドル本体の内腔に配置され、前記軸方向に延び、前記ハンドル本体に固定されたシャフトと、
前記シャフトの外側に配置され、らせん状に延びる第１係合部を外面に有しており、前記シャフトに沿って前記軸方向に変位可能に設けられたスライダーと、
前記軸方向に延びる回転軸を有し、前記ハンドル本体に対して回転可能に設けられた回転ノブであって、前記軸方向に延びる内腔を有し、前記スライダーの前記第１係合部に係合する第２係合部を内面に有する回転ノブと、
遠位部が前記チューブの内腔に配置され、近位部が前記回転ノブの内腔に配置された第１ワイヤと、
遠位部が前記チューブの内腔に配置され、近位部が前記回転ノブの内腔に配置された第２ワイヤと、
前記ハンドル本体の内腔に配置され、一方端側の第１端部と他方端側の第２端部を有する線状部材であって、前記第１端部が第１接続部で前記第１ワイヤの近位部に接続され、前記第２端部が第２接続部で前記第２ワイヤの近位部に接続された線状部材と、
前記ハンドル本体の内腔に配置され、前記線状部材の一部が当接した反転ガイドとを有し、
前記第１ワイヤ、または、前記線状部材の前記反転ガイドとの当接部分より前記第１端部側の部分が、前記スライダーに固定されており、
前記スライダーが最も近位側に変位した状態で、前記第２接続部が前記スライダーの近位端よりも近位側に位置する医療用カテーテルハンドル。
［２］前記線状部材は前記第１ワイヤと前記第２ワイヤよりも曲げ剛性が小さい［１］に記載の医療用カテーテルハンドル。
［３］前記第１ワイヤと前記第２ワイヤは金属線材であり、前記線状部材は繊維ロープである［１］または［２］に記載の医療用カテーテルハンドル。
［４］前記第１ワイヤが前記スライダーに固定されており、前記スライダーが最も近位側に変位した状態で、前記第１接続部が前記スライダーの近位端よりも近位側に位置する［１］～［３］のいずれかに記載の医療用カテーテルハンドル。
［５］前記線状部材の前記反転ガイドとの当接部分より前記第１端部側の部分が、前記スライダーに固定されている［１］～［３］のいずれかに記載の医療用カテーテルハンドル。
［６］前記第１係合部と前記第２係合部は、一方が凸部であり他方が溝である［１］～［５］のいずれかに記載の医療用カテーテルハンドル。
［７］［１］～［６］のいずれかに記載の医療用カテーテルハンドルと、前記医療用カテーテルハンドルの遠位側に設けられたチューブとを有するカテーテル。
【発明の効果】
【０００８】
本発明の医療用カーテルハンドルおよびカテーテルによれば、回転ノブを回転させることにより、ハンドル内に設けられたスライダーをハンドルの軸方向に変位させることができ、これにより、線状部材を介して第１ワイヤと第２ワイヤを近位側に引いたり遠位側に押し込むことができ、カテーテルハンドルの遠位側に設けられたチューブを操作することができる。この際、第１ワイヤ、または、線状部材の反転ガイドとの当接部分より第１端部側の部分がスライダーに固定され、スライダーが最も近位側に変位した状態で、第２接続部がスライダーの近位端よりも近位側に位置するように設けられているため、スライダーの軸方向への変位に関わらず第２接続部がスライダーに接触しない。そのため、スライダーをスムーズに軸方向に変位させることができる。
【図面の簡単な説明】
【０００９】

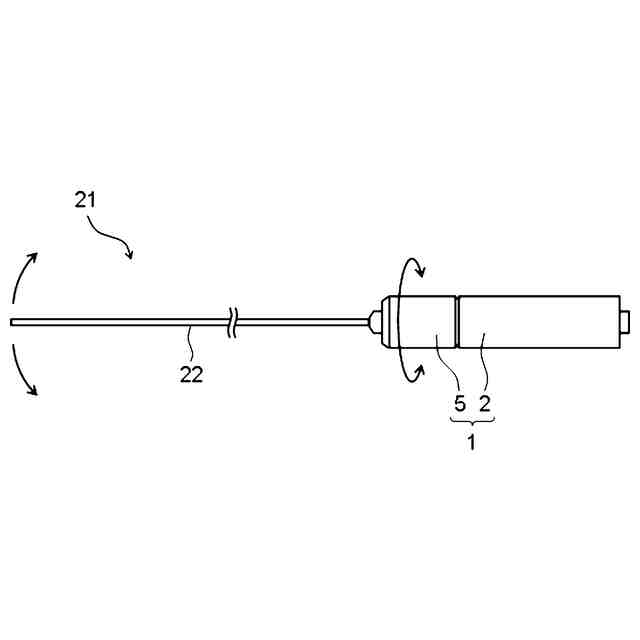

カテーテルハンドルを備えたカテーテルの全体図を表す。

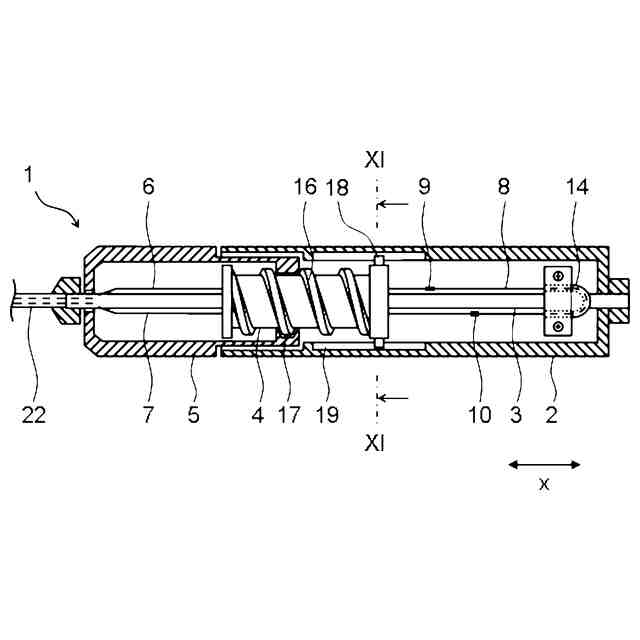

図１に示したカテーテルに設けられたカテーテルハンドルの内部構造の平面図の一例を表す。
図２に示したカテーテルハンドルの内部構造であって、スライダーを軸方向に沿って一部切除した平面図を表す。
図２に示したカテーテルハンドルにおいて、スライダーを最も近位側に変位させた状態の平面図を表す。

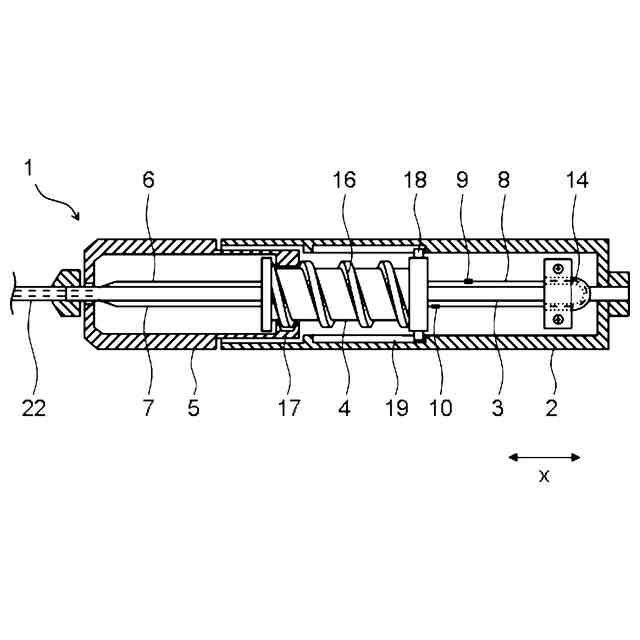

図２に示したカテーテルハンドルにおいて、スライダーを最も遠位側に変位させた状態の平面図を表す。

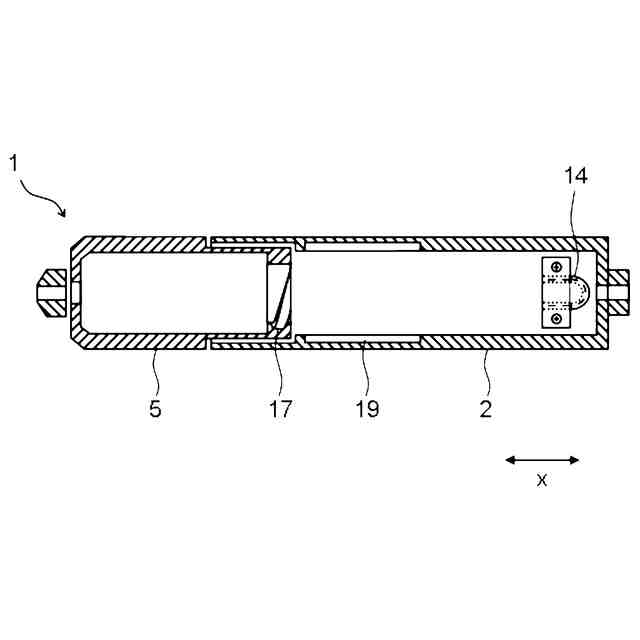

図２に示したカテーテルハンドルの内部構造からスライダーとシャフトを除いた平面図を表す。

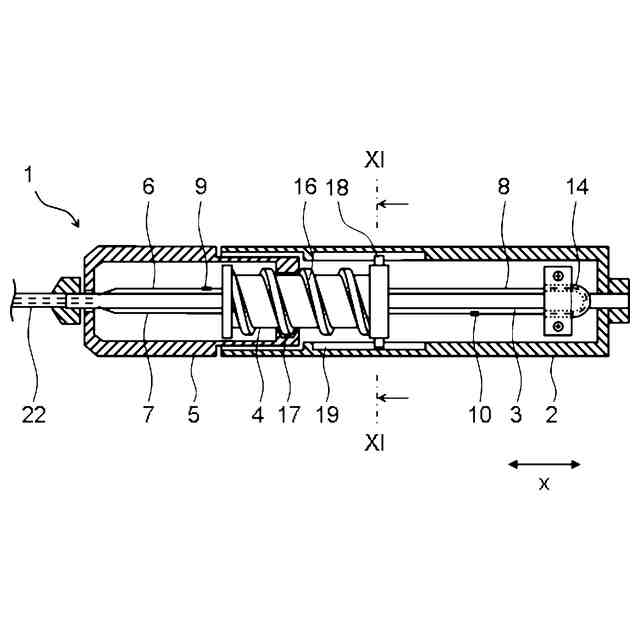

図１に示したカテーテルに設けられたカテーテルハンドルの内部構造の平面図の他の例を表す。
図７に示したカテーテルハンドルの内部構造であって、スライダーを軸方向に沿って一部切除した平面図を表す。
図７に示したカテーテルハンドルにおいて、スライダーを最も近位側に変位させた状態の平面図を表す。

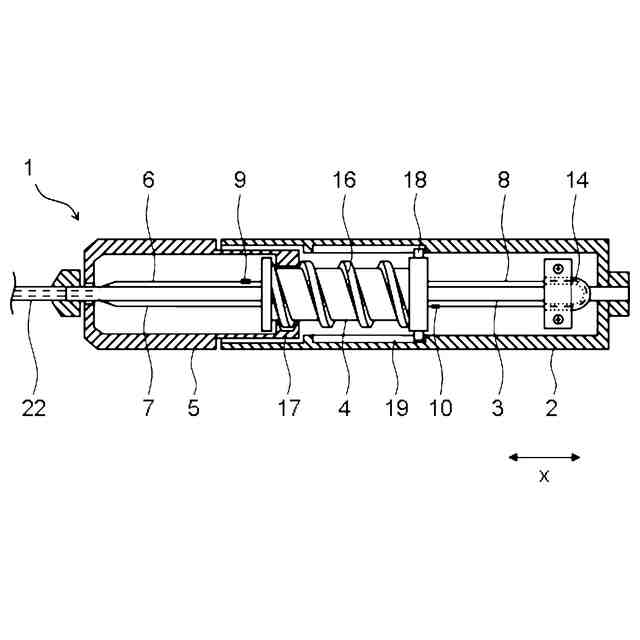

図７に示したカテーテルハンドルにおいて、スライダーを最も遠位側に変位させた状態の平面図を表す。
図２および図７に示したカテーテルハンドルのＸＩ－ＸＩ断面図を表す。
第１接続部と第２接続部の構成例を表す。
【発明を実施するための形態】
【００１０】
以下、下記実施の形態に基づき本発明の医療用カテーテルハンドルと当該ハンドルを備えたカテーテルを具体的に説明するが、本発明はもとより下記実施の形態によって制限を受けるものではなく、前・後記の趣旨に適合し得る範囲で適当に変更を加えて実施することも勿論可能であり、それらはいずれも本発明の技術的範囲に包含される。なお、各図面において、便宜上、ハッチングや部材符号等を省略する場合もあるが、かかる場合、明細書や他の図面を参照するものとする。また、図面における種々部材の寸法は、本発明の特徴の理解に資することを優先しているため、実際の寸法とは異なる場合がある。
（【００１１】以降は省略されています）
