公開番号2025058584
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168598
出願日2023-09-28
発明の名称片持ち階段の支持構造
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E04F 11/022 20060101AFI20250402BHJP(建築物)
要約【課題】安全性が向上された片持ち階段を提供すること。
【解決手段】踏み板と、踏み板を下方から支持する下側支持具と、を備える片持ち階段の支持構造であって、踏み板、及び下側支持具の一端側の鉛直上方、及び鉛直下方にそれぞれ配置され、踏み板、及び下側支持具を挟持して固定する固定部材を備える、片持ち階段の支持構造。
【選択図】図1
特許請求の範囲【請求項１】
踏み板と、前記踏み板を下方から支持する下側支持具と、を備える片持ち階段の支持構造であって、
前記踏み板、及び前記下側支持具の一端側の鉛直上方、及び鉛直下方にそれぞれ配置され、前記踏み板、及び前記下側支持具を挟持して固定する固定部材を備える、片持ち階段の支持構造。
続きを表示（約 720 文字）【請求項２】
前記下側支持具は、前記踏み板の下面に当接する板状の支持プレートと、前記支持プレートの下方に突出するリブと、を備える、請求項１に記載の片持ち階段の支持構造。
【請求項３】
前記固定部材は、少なくとも前記支持プレートを前記踏み板と共に挟持して固定する、請求項２に記載の片持ち階段の支持構造。
【請求項４】
前記固定部材は、前記支持プレート及び前記リブを前記踏み板と共に挟持して固定する、請求項２に記載の片持ち階段の支持構造。
【請求項５】
前記リブは、前記固定部材に対し躯体側から固定具が挿入されて固定される、請求項２に記載の片持ち階段の支持構造。
【請求項６】
前記リブは、前記固定部材に設けられた凹部に配置されると共に、前記固定部材に対し下方から固定具が挿入されて固定される、請求項２に記載の片持ち階段の支持構造。
【請求項７】
前記踏み板は、繊維強化プラスチックにより構成される、請求項１又は２に記載の片持ち階段の支持構造。
【請求項８】
前記踏み板は、炭素繊維強化プラスチックにより構成される、請求項１又は２に記載の片持ち階段の支持構造。
【請求項９】
前記踏み板の厚みは３０ｍｍ以下である、請求項８に記載の片持ち階段の支持構造。
【請求項１０】
前記下側支持具は、前記踏み板の一端側から他端側に向けて延出し、
前記踏み板の長手方向の長さに対する、前記下側支持具の長手方向の長さは０．８４倍以下である、請求項１又は２に記載の片持ち階段の支持構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、片持ち階段の支持構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、柱等の躯体に対して階段を構成する踏み板の一端側が固定されて支持される、片持ち階段が知られている（例えば、特許文献１参照）。上記片持ち階段は、建造物の構造的な要求や、デザイン上の要求等により昇降構造として選択される。階段の踏み板の撓み量等については、優良住宅部品（ＢＬ部品）認定制度により規定が設けられている。一方で、安全に関する規定は設けられておらず、安全性確保のため強度計算が必要になる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２７５４０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、踏み板の側面に形成された孔に固定具を挿通し、躯体に対して固定する技術が開示されている。一方で、踏み板の厚みや材質によっては、このような支持構造では十分に強度が確保できない場合がある。従って、踏み板を下方から支持する支持部材を別途設けることが考えられる。踏み板と支持部材とを異なる材料で構成する場合、材料の組み合わせによっては踏み板と支持部材とを締結具等で固定することが困難である。この場合、踏み板と支持部材とは接着や溶接等によって接合される。この場合、踏み板と支持部材との接合が剥がれる可能性がある。
【０００５】
本開示は、上記に鑑みてなされたものであり、安全性が向上された片持ち階段を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、踏み板と、前記踏み板を下方から支持する下側支持具と、を備える片持ち階段の支持構造であって、前記踏み板、及び前記下側支持具の一端側の鉛直上方、及び鉛直下方にそれぞれ配置され、前記踏み板、及び前記下側支持具を挟持して固定する固定部材を備える、片持ち階段の支持構造に関する。
【図面の簡単な説明】
【０００７】
第１実施形態に係る片持ち階段の支持構造を示す斜視図である。

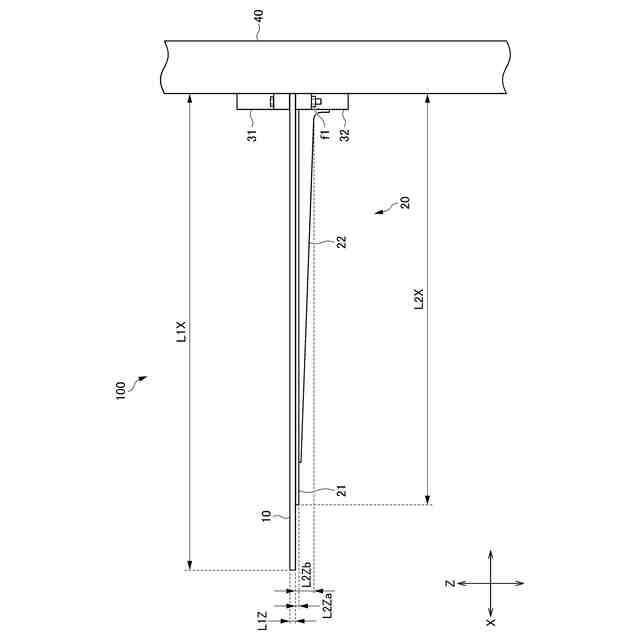

第１実施形態に係る片持ち階段の支持構造を示す側面図である。

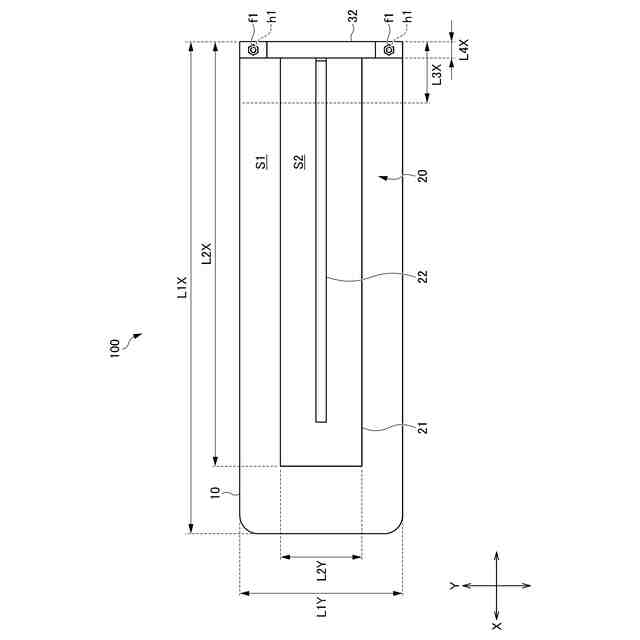

第１実施形態に係る片持ち階段の支持構造を示す下面図である。
第１実施形態に係る踏み板の一端側を拡大した下面図である。
第１実施形態に係る固定部材を示す側面図である。
第２実施形態に係る固定部材を示す側面図である。
片持ち階段と使用者の視界との関係を示す概念側面図である。
片持ち階段と使用者の視界との関係を示す概念側面図である。
【発明を実施するための形態】
【０００８】
本実施形態に係る片持ち階段の支持構造１００は、図１～３に示すように、踏み板１０と、踏み板１０を下方から支持する下側支持具２０と、踏み板１０及び下側支持具２０の一端側を挟持して固定する一対の固定部材３１及び３２と、を備える。以下の説明において、踏み板１０が固定される躯体４０を柱として説明する。一方で、踏み板１０が固定される対象は柱には限定されず、少なくとも片持ち階段の使用者の体重を支え得る所定以上の強度を有していればよい。上記対象としては、例えば梁や桁であってもよい。各図面中、踏み板１０の長手方向（幅方向）をＸ方向、踏み板１０の短手方向（前後方向）をＹ方向、鉛直方向（厚み方向）をＺ方向としてそれぞれ示す。
【０００９】
（踏み板）
踏み板１０は、図２、３に示すように、Ｘ方向の長さＬ１Ｘ、Ｙ方向の長さＬ１Ｙ、Ｚ方向の長さ（厚み）Ｌ１Ｚを有する板状部材である。踏み板１０は、均一な厚みを有し、厚みＬ１Ｚは、３０ｍｍ以下であることが好ましい。長さＬ１Ｘは、住宅用階段として安全性を確保する観点から、７５０ｍｍ以上であることが好ましい。図２、３において、踏み板１０を略矩形状の踏み板として示しているが、踏み板１０の形状は矩形状には限定されない。踏み板１０の形状が矩形状ではない場合、本明細書におけるＸ方向の長さＬ１Ｘ、Ｙ方向の長さＬ１Ｙ、Ｚ方向の長さ（厚み）Ｌ１Ｚは、それぞれ最大長さを意味する。
【００１０】
踏み板１０は、例えば、繊維強化プラスチックにより構成されることが好ましく、炭素繊維強化プラスチック（以下、「ＣＦＲＰ」）により構成されることがより好ましい。本実施形態に係る片持ち階段の支持構造１００は、点荷重や圧縮強度の低い材料に対しても好ましく適用できるためである。一方で、踏み板１０を構成する材料は上記には限定されない。踏み板１０は、木材、ガラス、鉄鋼等により構成されていてもよい。
（【００１１】以降は省略されています）
