発明の名称ガス充填装置
出願人トキコシステムソリューションズ株式会社
代理人弁理士法人広和特許事務所
主分類F17C 13/02 20060101AFI20250402BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】作業者の意図しない充填が行われることを抑制できるガス充填装置を提供する。
【解決手段】水素ガス充填装置1は、複数のガス供給管路5A,5Bと、流量計14A,14B、遮断弁13A,13Bおよびノズル7A,7Bと、制御装置22A,22Bと、受信器27A,27Bと、を備えている。受信器27A,27Bは、タンク52に関する情報を取得する。第1制御装置22Aは、受信器27A,27Bにより取得した情報により、複数のガス供給管路5A,5Bを用いた同一の車両51への充填であるか、または、単一のガス供給管路5A(5B)を用いた充填であるか、を判定する。制御装置22A,22Bは、この判定の結果に応じて、水素ガスの充填を制御する。
【選択図】図1
特許請求の範囲【請求項１】
ガス供給源に接続された複数のガス供給管路と、
前記複数のガス供給管路にそれぞれ設けられた流量計、遮断弁および充填ノズルと、
前記遮断弁の開閉動作を制御することにより、ガスの充填を制御する制御手段と、
充填対象に関する情報を取得する情報取得部と、
を備えたガス充填装置において、
前記情報取得部により取得した情報により、前記複数のガス供給管路を用いた同一の充填対象への充填であるか、または、単一のガス供給管路を用いた充填であるか、を判定する判定手段を備え、
前記制御手段は、前記判定手段による判定結果に応じて、ガスの充填を制御する
ことを特徴とするガス充填装置。
続きを表示（約 380 文字）【請求項２】
前記情報取得部は、それぞれの前記充填ノズルに設けられており、
前記情報取得部は、充填対象に前記充填ノズルが接続されたことにより、前記充填対象から情報を取得し、
前記判定手段は、それぞれの前記充填ノズルに設けられた前記情報取得部からの情報に基づいて、前記複数のガス供給管路を用いた同一の充填対象への充填であるか、または、単一のガス供給管路を用いた充填であるか、を判定する
ことを特徴とする請求項１に記載のガス充填装置。
【請求項３】
前記情報取得部により取得される情報は、充填対象のタンクに関する情報であり、
前記判定手段は、取得したタンク情報が一致した場合に、前記複数のガス供給管路を用いた同一の充填対象への充填である、と判定する
ことを特徴とする請求項２に記載のガス充填装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えば車両（自動車）のタンク（燃料タンク、被充填タンク）に水素ガス等のガス（燃料ガス）を充填（供給）するガス充填装置（燃料ガス充填装置、燃料ガス供給装置）に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、蓄圧器に接続されたガス供給管路を備え、このガス供給管路を通じて蓄圧器内の燃料ガスを車両の燃料タンクに充填する燃料ガス充填装置が記載されている。特許文献１の燃料ガス充填装置は、ガス供給管路の途中に流量計および遮断弁が設けられており、ガス供給管路の下流端に車両（燃料タンク）に接続される充填ノズルが設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１７８３１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
燃料ガス充填装置として、複数の充填管路（充填系統）を備えた構成とすることが考えられる。即ち、燃料ガス充填装置として、複数のガス供給管路を備えると共に、それぞれのガス供給管路に流量計、遮断弁および充填ノズルを設けた構成とすることが考えられる。このような構成によれば、複数のガス供給管路のうちの単一のガス供給管路を用いて車両の燃料タンクに燃料ガスを充填するだけでなく、複数のガス供給管路を用いて同一車両の燃料タンク（例えば、複数の充填口を有する燃料タンク）に燃料ガスを充填することも可能となる。そして、いずれの充填を行うか、即ち、「単一のガス供給管路を用いた充填を行う」か「複数のガス供給管路を用いた充填を行う」かは、例えば、充填を行う作業者にその選択の操作をさせるようにすることが考えられる。しかし、この場合、作業者が誤った操作をしてしまうと、作業者の意図しない充填が行われる可能性がある。
【０００５】
本発明の目的の一つは、作業者の意図しない充填が行われることを抑制できるガス充填装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明は、好ましくは、ガス供給源に接続された複数のガス供給管路と、前記複数のガス供給管路にそれぞれ設けられた流量計、遮断弁および充填ノズルと、前記遮断弁の開閉動作を制御することにより、ガスの充填を制御する制御手段と、充填対象に関する情報を取得する情報取得部と、を備えたガス充填装置において、前記情報取得部により取得した情報により、前記複数のガス供給管路を用いた同一の充填対象への充填であるか、または、単一のガス供給管路を用いた充填であるか、を判定する判定手段を備え、前記制御手段は、前記判定手段による判定結果に応じて、ガスの充填を制御する。
【発明の効果】
【０００７】
本発明によれば、作業者の意図しない充填が行われることを抑制できる。
【図面の簡単な説明】
【０００８】

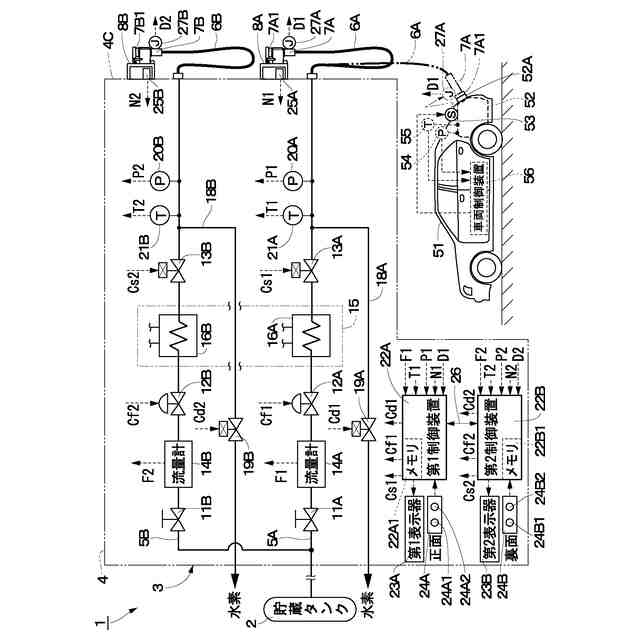

実施形態によるガス充填装置を模式的に示す全体構成図である。

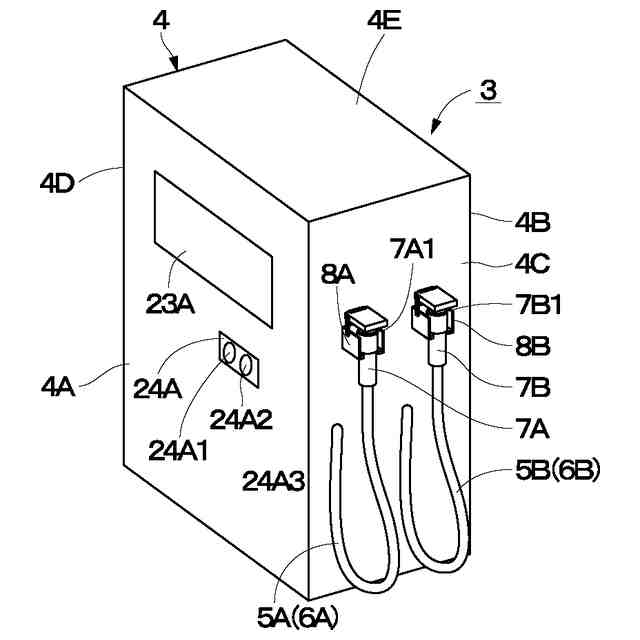

ディスペンサを示す斜視図である。

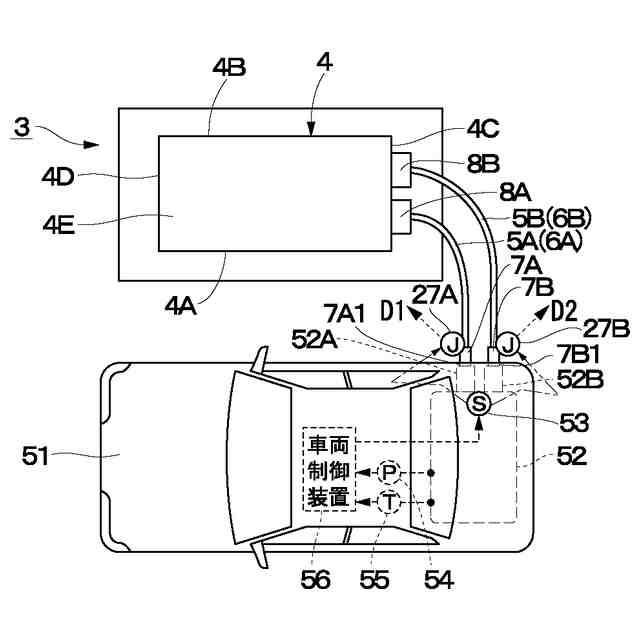

２つの充填口を有する燃料タンクが搭載された車両、および、この車両の燃料タンクにガスを充填しているディスペンサ、を示す平面図である。

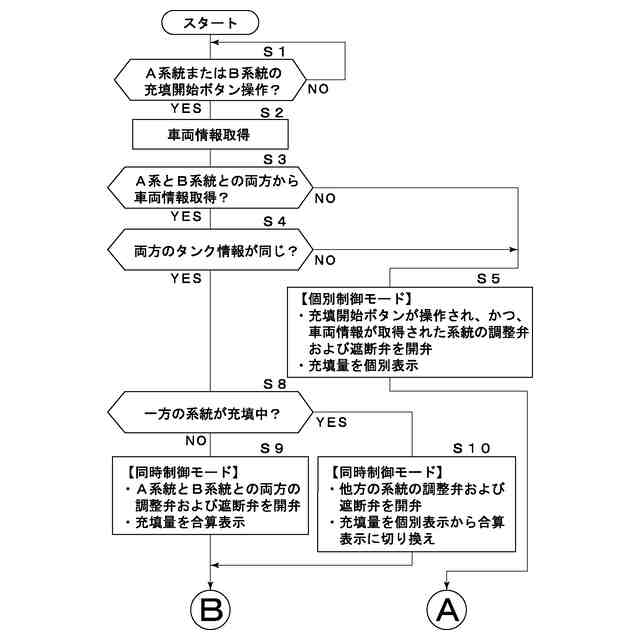

図１中の第１制御装置（または第２制御装置）による処理を示す流れ図である。

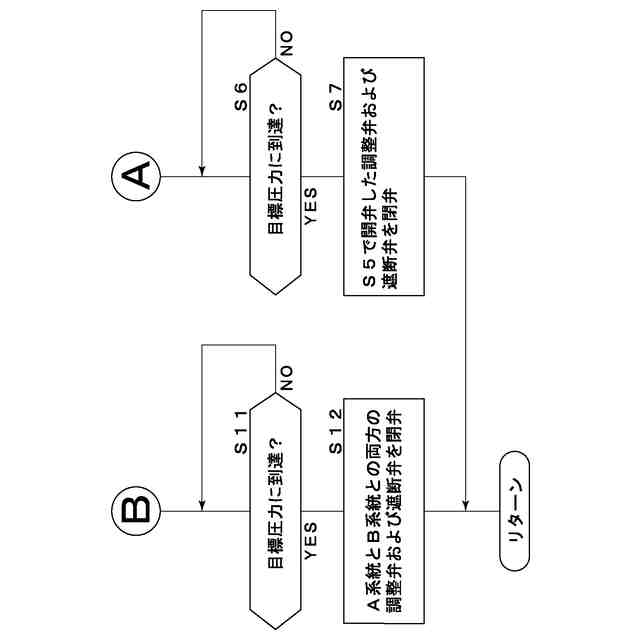

図４の「Ａ」および「Ｂ」に続く処理を示す流れ図である。
【発明を実施するための形態】
【０００９】
以下、実施形態によるガス充填装置として、車両（自動車）のタンク（燃料タンク、被充填タンク）に燃料ガス（水素ガス）を充填（供給）する車両用のガス充填装置（水素ガス充填装置）を例に挙げ、添付図面に従って説明する。なお、図４および図５に示す流れ図の各ステップは、それぞれ「Ｓ」という表記を用いる（例えば、ステップ１＝「Ｓ１」とする）。
【００１０】
図１において、水素ガス充填装置１は、例えば燃料電池自動車（ＦＣＶ：Fuel Cell Vehicle）等の車両５１の燃料タンク５２（以下、タンク５２という）に圧縮状態の水素ガス（ガス）を充填（供給）するガス充填装置（ガス供給装置）である。水素ガス充填装置１は、例えば、水素ガス供給ステーション（水素ステーション）と呼ばれる設備（燃料供給所）に設置されている。水素ガス充填装置１は、高圧に圧縮された水素ガスを貯蔵するガス貯蔵部（貯蔵タンク）としてのガス蓄圧器２と、ガス蓄圧器２の水素ガスを車両５１のタンク５２に充填する充填機構としての水素ディスペンサ３（以下、ディスペンサ３という）と、ガス蓄圧器２からディスペンサ３の筐体４内にわたって延びるガス供給管路５Ａ，５Ｂとを含んで構成されている。
（【００１１】以降は省略されています）
