公開番号2025053957
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163099
出願日2023-09-26
発明の名称商品情報登録システム、情報処理装置およびプログラム
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G07G 1/00 20060101AFI20250331BHJP(チェック装置)
要約【課題】コード認識と画像認識を併用しても同じ商品を重複して登録することを防止させることを可能とする。
【解決手段】実施形態によれば、商品情報登録システムは、デコード部と、認識部と、選択部と、登録部とを備える。デコード部は、登録対象の商品を撮影した画像に含まれるコードシンボルの画像から、コードシンボルをデコードすることで、コードシンボルが表すコード値を取得する。認識部は、登録対象の商品を撮影した画像に含まれる商品の外観画像から、商品の外観を認識することで、コード値を取得する。選択部は、予め規定された規則に基づいて、デコード部によって取得されたコード値と認識部によって取得されたコード値との一方を選択する。登録部は、選択部によって選択されたコード値に基づいて、コード値に該当する商品コードで特定される商品に関する情報を登録する。
【選択図】図15

特許請求の範囲【請求項１】
登録対象の商品を撮影した画像に含まれるコードシンボルの画像から、前記コードシンボルをデコードすることで、前記コードシンボルが表すコード値を取得するデコード部と、
前記登録対象の商品を撮影した前記画像に含まれる前記商品の外観画像から、前記商品の外観を認識することで、前記コード値を取得する認識部と、
予め規定された規則に基づいて、前記デコード部によって取得された前記コード値と前記認識部によって取得された前記コード値との一方を選択する選択部と、
前記選択部によって選択された前記コード値に該当する商品コードで特定される前記商品に関する情報を登録する登録部と、
を具備する商品情報登録システム。
続きを表示（約 1,700 文字）【請求項２】
登録対象となる複数の商品それぞれについての外観の特徴量とコード値とを対応付けた照合用辞書を更に具備し、
前記認識部は、前記商品の外観の特徴量を前記照合用辞書と照合することにより、前記コード値を取得する、
請求項１に記載の商品情報登録システム。
【請求項３】
前記選択部は、前記デコード部によって取得された前記コード値に対して予め設定された優先度と、前記認識部によって取得された前記コード値に対して予め設定された優先度とを比較し、前記優先度が高い方の前記コード値を選択する、
請求項２に記載の商品情報登録システム。
【請求項４】
前記選択部は、前記デコード部によって取得された前記コード値と前記認識部によって取得された前記コード値の内で、より完全な結果が得られた前記コード値を選択する、
請求項２に記載の商品情報登録システム。
【請求項５】
前記選択部は、前記デコード部によって取得された前記コード値の取得数と、前記認識部によって取得された前記コード値の取得数とを比較し、前記取得数が多い方の前記コード値を選択する、
請求項２に記載の商品情報登録システム。
【請求項６】
前記選択部は、前記デコード部によって取得された前記コード値の信頼度と、前記認識部によって取得された前記コード値の信頼度とを比較し、前記信頼度が高い方の前記コード値を選択する、
請求項２に記載の商品情報登録システム。
【請求項７】
前記商品情報登録システムは、
前記登録対象の商品を撮影して前記画像を取得する画像取得部、前記デコード部および前記選択部を備えるスキャナと、
前記認識部を備える商品画像認識装置と、
前記登録部を備える登録装置と、
を有し、
前記スキャナは、
前記画像取得部が取得した前記画像を、前記デコード部に加えて、前記商品画像認識装置にも出力する撮影部と、
前記商品画像認識装置から出力された前記コード値を受信するコード値受信部と、
を更に備える、
請求項１に記載の商品情報登録システム。
【請求項８】
登録対象の商品を撮影した画像を取得する画像取得部と、
前記画像取得部によって取得した画像に含まれるコードシンボルの画像から、前記コードシンボルをデコードすることで、前記コードシンボルが表すコード値を取得するデコード部と、
前記画像取得部によって取得した画像を、前記画像に含まれる前記商品の外観画像から前記商品の外観を認識することで、前記コード値を取得する画像認識装置に送信するとともに、前記画像認識装置から出力された前記画像認識装置によって取得された前記コード値を受信する送受信部と、
予め規定された規則に基づいて、前記デコード部によって取得された前記コード値と前記画像認識装置によって取得された前記コード値との一方を選択して、上位装置へ送信する送信部と、
を具備する、情報処理装置。
【請求項９】
プロセッサとメモリとを備えるコンピュータを、
登録対象の商品を撮影した画像を取得する画像取得部、
前記画像取得部によって取得した画像に含まれるコードシンボルの画像から、前記コードシンボルをデコードすることで、前記コードシンボルが表すコード値を取得するデコード部、
前記画像取得部によって取得した画像を、前記画像に含まれる前記商品の外観画像から前記商品の外観を認識することで、前記コード値を取得する画像認識装置に送信するとともに、前記画像認識装置から出力された前記画像認識装置によって取得された前記コード値を受信する送受信部、
予め規定された規則に基づいて、前記デコード部によって取得された前記コード値と前記画像認識装置によって取得された前記コード値との一方を選択して、上位装置へ送信する送信部、
として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、商品情報登録システム、情報処理装置およびプログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
商品やサービス（以下、総称して「商品」ともいう）を販売する店舗では、ＰＯＳ（Point Of Sales）システムが用いられている。この種のＰＯＳシステムは、商品に付されたコードシンボル（以下、「商品バーコード」ともいう）をスキャナで読み取ることで、顧客が購入しようとする商品の情報を登録できるようになっている。商品バーコードは、１次元コードおよび２次元コードを含む。一例では、商品バーコードは、シールに印刷され、商品に貼付される。別の例では、商品バーコードは、商品を収納するパッケージに印刷される。
【０００３】
ＰＯＳシステムを操作するオペレータは、商品から商品バーコードを探してスキャナに翳す必要があるため、商品バーコードの読取操作が面倒である。結果として、オペレータの商品情報の登録（以下、「商品登録」ともいう）作業は手間を要するものとなっている。特に、いわゆるセルフＰＯＳシステムにおいては、商品登録に不慣れな顧客が商品バーコードをスキャンする必要があるため、商品コード読取の操作性、言い換えると商品を特定するためのオペレータの操作性を向上させることが望まれている。
【０００４】
そこで、カメラで撮像した画像を用いて商品の画像を認識して商品を登録する方法を利用することが考えられている。
【０００５】
商品バーコードを読み取るコード認識とこのような画像認識の双方の機能を１つの装置（システム）で実現する場合、それぞれの機能による出力コードが異なると、同じ商品であっても重複して登録されてしまう。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－０２１９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする課題は、コード認識と画像認識を併用しても同じ商品を重複して登録することを防止させることが可能な商品情報登録システム、情報処理装置およびプログラムを提供することである。
【課題を解決するための手段】
【０００８】
実施形態によれば、商品情報登録システムは、デコード部と、認識部と、選択部と、登録部とを備える。デコード部は、登録対象の商品を撮影した画像に含まれるコードシンボルの画像から、コードシンボルをデコードすることで、コードシンボルが表すコード値を取得する。認識部は、登録対象の商品を撮影した画像に含まれる商品の外観画像から、商品の外観を認識することで、コード値を取得する。選択部は、予め規定された規則に基づいて、デコード部によって取得されたコード値と認識部によって取得されたコード値との一方を選択する。登録部は、選択部によって選択されたコード値に基づいて、コード値に該当する商品コードで特定される商品に関する情報を登録する。
【図面の簡単な説明】
【０００９】
図１は、第１実施形態に係る商品情報登録システムを含む商品情報管理システムの全体構成を示す図である。

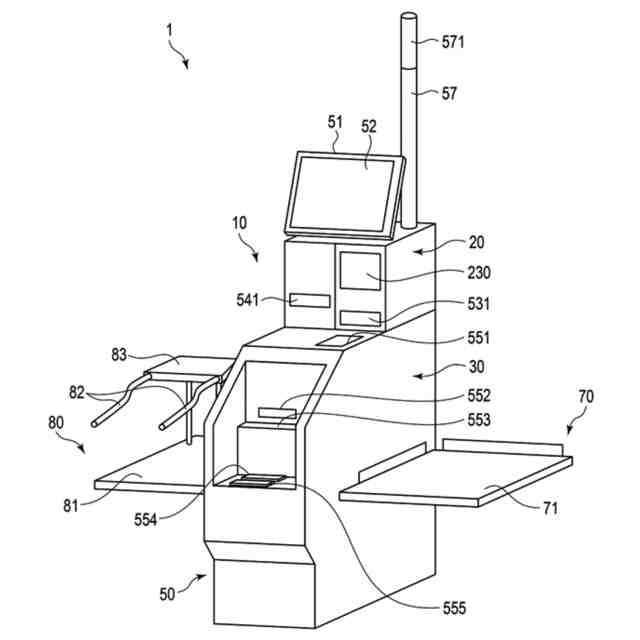

図２は、第１実施形態に係る商品情報登録システムの一例としてのセルフＰＯＳシステムの外観を示す斜視図である。

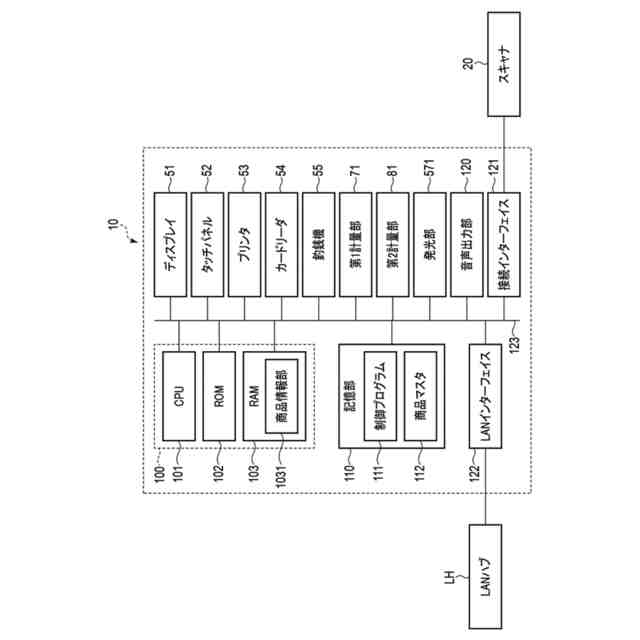

図３は、第１実施形態に係る商品情報登録システムにおけるＰＯＳ端末のハードウェア構成を示すブロック図である。
図４は、第１実施形態に係る商品情報登録システムにおける第１実施形態に係る情報処理装置の一例としてのスキャナのハードウェア構成を示すブロック図である。

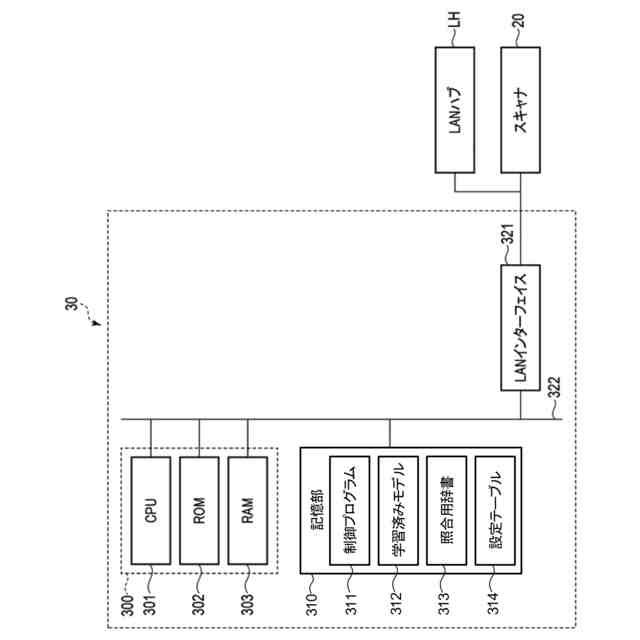

図５は、第１実施形態に係る商品情報登録システムにおける画像認識装置のハードウェア構成を示すブロック図である。

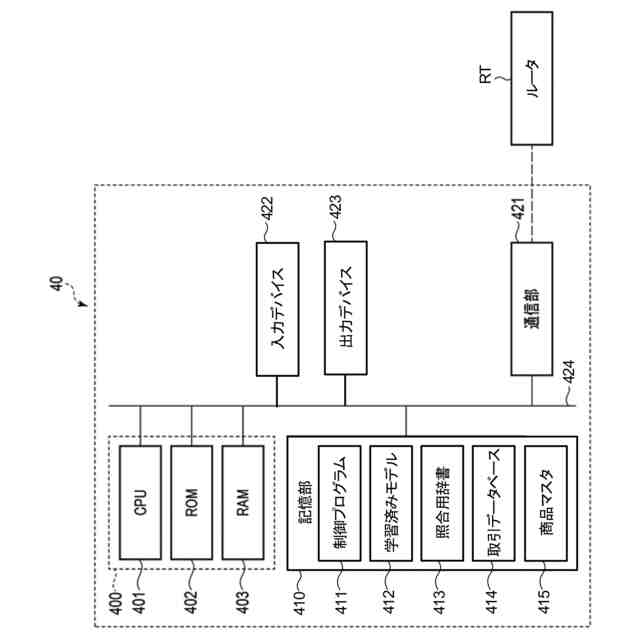

図６は、商品情報管理システムが含むサーバのハードウェア構成を示すブロック図である。

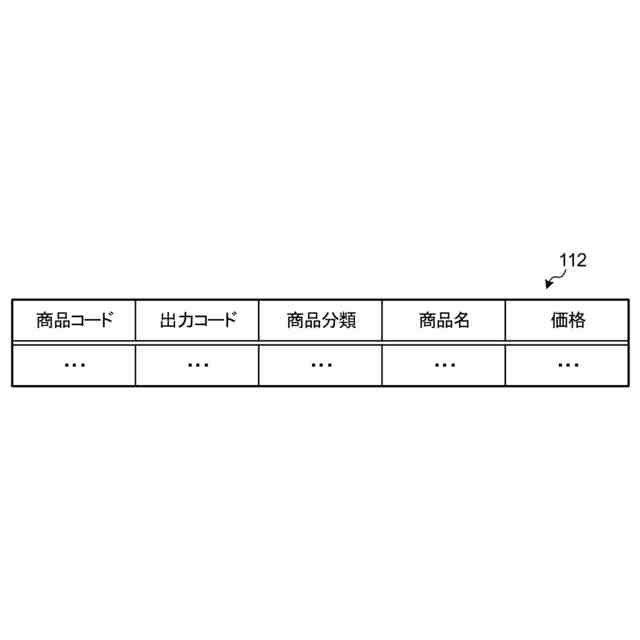

図７は、図３のＰＯＳ端末の記憶部に記憶される商品マスタのデータ構成を示す図である。

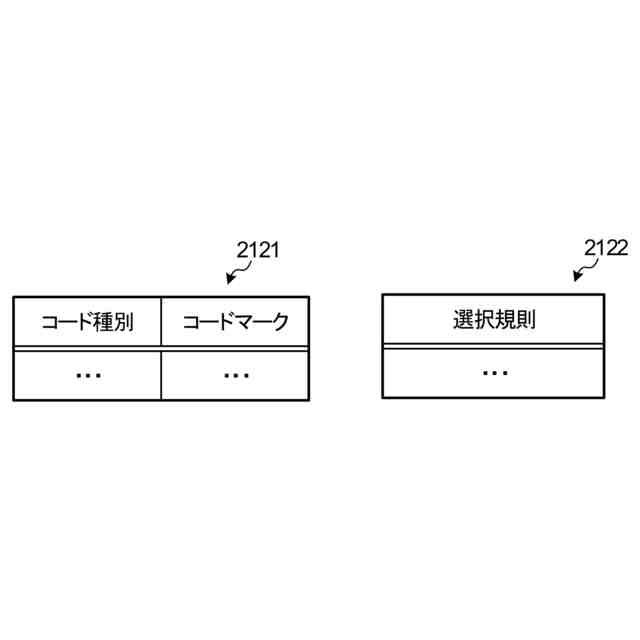

図８は、図４のスキャナの記憶部に記憶されるマーク設定テーブルおよび選択規則設定テーブルのデータ構成を示す図である。
図９は、図５の画像認識装置の記憶部に記憶される照合用辞書のデータ構成を示す図である。
図１０は、図５の画像認識装置の記憶部に記憶されるマーク設定テーブルのデータ構成を示す図である。
図１１は、図３のＰＯＳ端末の制御部の機能構成を示すブロック図である。
図１２は、図４のスキャナの制御部の機能構成を示すブロック図である。
図１３は、図５の画像認識装置の制御部の機能構成を示すブロック図である。
図１４は、図６のサーバの制御部の機能構成を示すブロック図である。
図１５は、商品情報管理システムの動作概要を示すシーケンス図である。
図１６は、実施形態のスキャナと画像認識装置の１つの商品を登録する際の動作の流れを示すフローチャートである。
図１７は、第２実施形態に係る商品情報登録システムのハードウェア構成を示すブロック図である。
図１８は、図１７のＰＯＳ端末の制御部の機能構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して実施形態について説明する。なお、以下に説明する実施形態によりこの発明が限定されるものではない。
（【００１１】以降は省略されています）
