発明の名称検出装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類G06K 7/00 20060101AFI20250327BHJP(計算;計数)
要約【課題】RFID技術を用いた検出装置と二次元コードを用いた検出装置との双方を備え、且つ、被検出対象である二次元コードの検出精度がより高い検出装置を提供すること。
【解決手段】検出装置は、第1方向の一方側の第1面を有する透光性の導光板と、導光板に対して第1方向の他方側に重なって配置され且つ面状に配置された複数のフォトダイオードを含む光学センサと、導光板に対して第1方向に交差する第2方向に隣接して配置され且つ導光板の側面に光を照射する光源と、第1方向から見て、導光板および光学センサの少なくともいずれかに重なって配置されるアンテナコイルと、を備え、光学センサ、光源およびアンテナコイルは、制御基板に電気的に接続される。
【選択図】図1
特許請求の範囲【請求項１】
第１方向の一方側の第１面を有し且つ当該第１面に重なって被検出対象が位置する透光性の導光板と、
前記導光板に対して前記第１方向の他方側に重なって配置され且つ面状に配置された複数のフォトダイオードを含む光学センサと、
前記導光板に対して前記第１方向に交差する第２方向に隣接して配置され且つ前記導光板の側面に光を照射する光源と、
前記第１方向から見て、前記導光板および前記光学センサの少なくともいずれかに重なって配置されるアンテナコイルと、を備え、
前記光学センサ、前記光源および前記アンテナコイルは、制御基板に電気的に接続される、
検出装置。
続きを表示（約 740 文字）【請求項２】
前記光学センサには、前記フォトダイオードを有する検出面が設けられ、
前記第１方向から見て、前記アンテナコイルは、前記光学センサの前記検出面の外周側に当該検出面を取り巻いた状態で配置される、
請求項１に記載の検出装置。
【請求項３】
前記アンテナコイルは、金属を含む、
請求項１または２に記載の検出装置。
【請求項４】
前記アンテナコイルは、透光性の導電材を含む、
請求項１または２に記載の検出装置。
【請求項５】
前記光学センサには、前記フォトダイオードを有する検出面が設けられ、
前記アンテナコイルは、透光性の導電材を含み且つ前記第１方向から見て前記検出面と重畳する、
請求項１に記載の検出装置。
【請求項６】
前記導光板における前記第１方向の他方側の第２面には、前記光源から入射した前記光を前記第１面から出射させる複数の散乱体が設けられる、
請求項１または２に記載の検出装置。
【請求項７】
前記導光板と前記光学センサとの間に、光フィルタが設けられる、
請求項６に記載の検出装置。
【請求項８】
前記アンテナコイルは、前記導光板の前記第１面に配置される、
請求項６に記載の検出装置。
【請求項９】
前記アンテナコイルは、前記導光板の前記第２面に配置される、
請求項６に記載の検出装置。
【請求項１０】
前記アンテナコイルは、前記光フィルタと前記光学センサとの間に設けられる、
請求項７に記載の検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、検出装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、検出装置（認証装置）として、ＲＦＩＤ（ｒａｄｉｏｆｒｅｑｕｅｎｃｙｉｄｅｎｔｉｆｉｅｒ）技術を用いた認証装置と、二次元コードを用いた認証装置と、が知られている。
【０００３】
特許文献１に示すように、ＲＦＩＤ技術を用いた検出装置は、ＲＦタグを有するＩＣカードとＲＦＩＤリーダーとの間で通信を行う。具体的には、ＲＦＩＤリーダーから電波が発信された状態で、ＩＣカードをＲＦＩＤリーダーに近づけると、ＩＣカードのアンテナが当該電波を受信し当該アンテナに電流が流れて誘導電力が発生し、当該アンテナからＲＦタグの情報がＲＦＩＤリーダーに発信される。
【０００４】
特許文献２に示すように、二次元コードを用いた検出装置は、二次元コードの一種であるバーコードやＱＲ（ＱｕｉｃｋＲｅｓｐｏｎｓｅ）コード（登録商標）と、レンズ等の光学機構と、を用いる。二次元コードが表示された表示面に撮影焦点を合わせて当該二次元コードを光学機構で読み取る。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－４０１０３号公報
特開２００６－３１８３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＲＦＩＤ技術を用いた検出装置と二次元コードを用いた検出装置との双方を備え、且つ、被検出対象である二次元コードの検出精度がより向上する検出装置が望まれる。
【０００７】
本開示は、ＲＦＩＤ技術を用いた検出装置と二次元コードを用いた検出装置との双方を備え、且つ、被検出対象である二次元コードの検出精度がより高い検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の一態様の検出装置は、第１方向の一方側の第１面を有し且つ当該第１面に重なって被検出対象が位置する透光性の導光板と、前記導光板に対して前記第１方向の他方側に重なって配置され且つ面状に配置された複数のフォトダイオードを含む光学センサと、前記導光板に対して前記第１方向に交差する第２方向に隣接して配置され且つ前記導光板の側面に光を照射する光源と、前記第１方向から見て、前記導光板および前記光学センサの少なくともいずれかに重なって配置されるアンテナコイルと、を備え、前記光学センサ、前記光源および前記アンテナコイルは、制御基板に電気的に接続される。
【図面の簡単な説明】
【０００９】

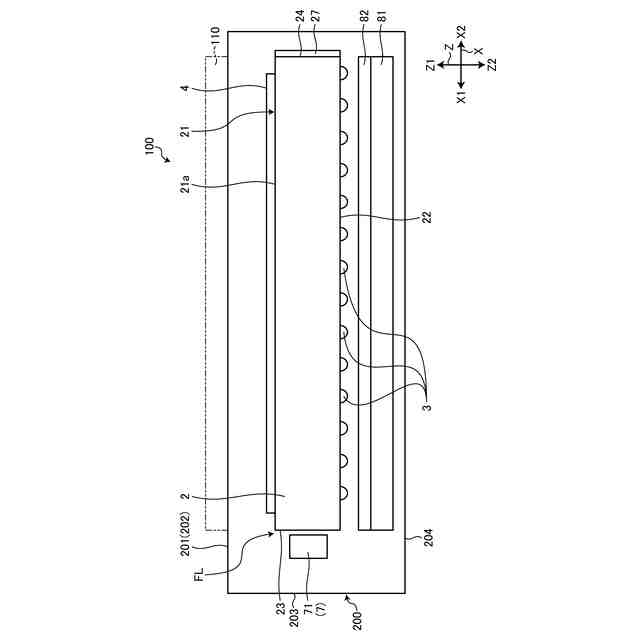

図１は、第１実施形態に係る検出装置を模式的に示す側面図である。
図２は、第１実施形態に係る検出装置の一部を模式的に示す斜視図である。
図３は、導光板内の光の伝播を模式的に示す側面図である。

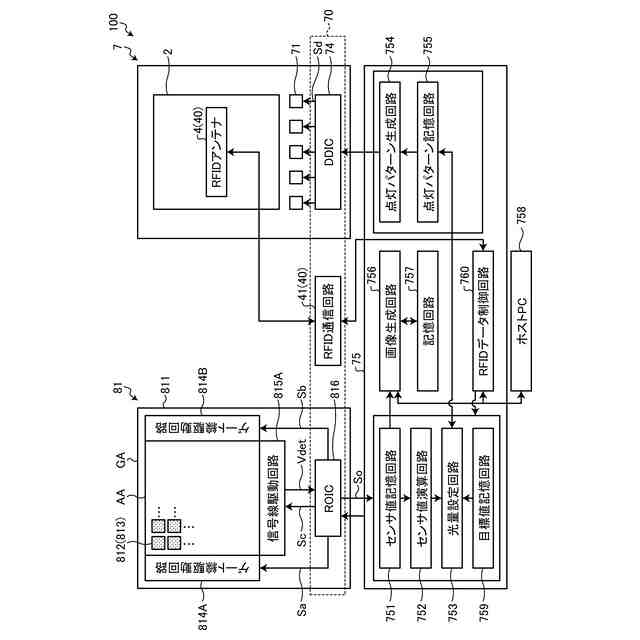

図４は、第１実施形態に係る検出装置の構成例を示すブロック図である。

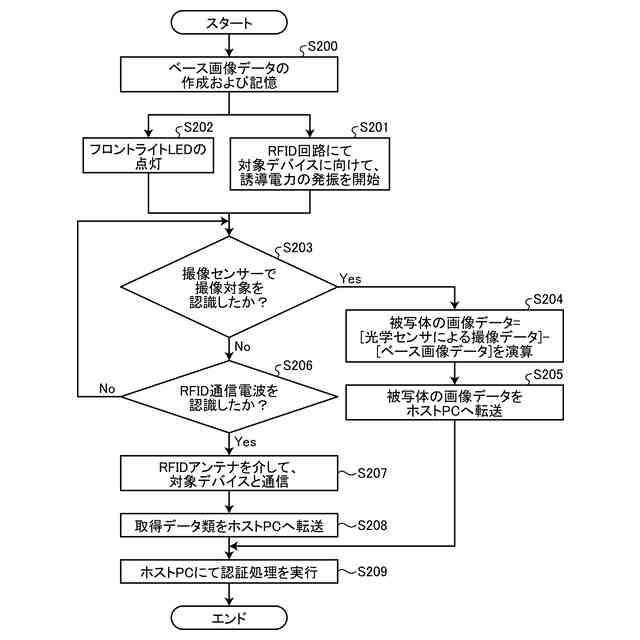

図５は、第１実施形態に係る検出装置の検出動作例を示すフローチャート図である。
図６は、第１実施形態に係る検出装置の検出動作例の別の態様を示すフローチャート図である。

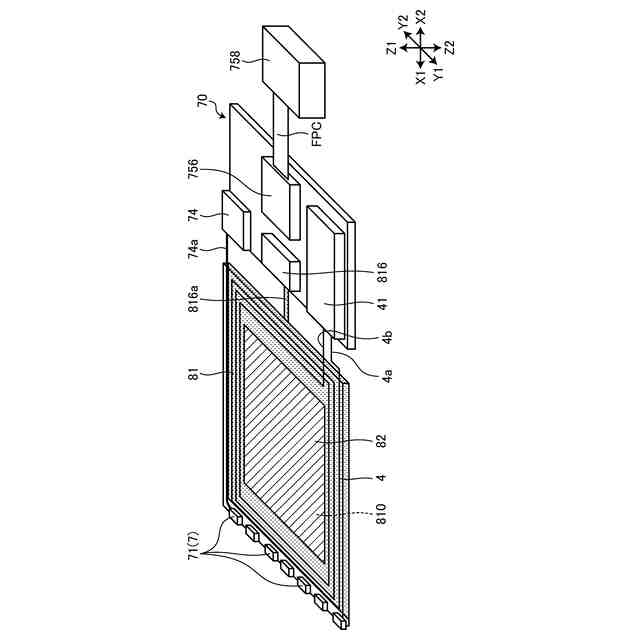

図７は、第２実施形態に係る検出装置の一部を模式的に示す斜視図である。
図８は、第３実施形態に係る検出装置の一部を模式的に示す斜視図である。
図９Ａは、第４実施形態に係る検出装置の一部を模式的に示す断面図である。
図９Ｂは、第４実施形態に係る検出装置の一部を模式的に示す斜視図である。
図１０は、第５実施形態に係る検出装置の一部を模式的に示す斜視図である。
【発明を実施するための形態】
【００１０】
本発明を実施するための形態（実施形態）につき、図面を参照しつつ詳細に説明する。以下の実施形態に記載した内容により本開示が限定されるものではない。また、以下に記載した構成要素には、当業者が容易に想定できるもの、実質的に同一のものが含まれる。さらに、以下に記載した構成要素は適宜組み合わせることが可能である。なお、開示はあくまで一例にすぎず、当業者において、本開示の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。
