特許ウォッチ

公開番号2025049037
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024163319
出願日2024-09-20
発明の名称膜、積層体、及び光学部材
出願人三菱ケミカル株式会社
代理人個人,個人,個人,個人
主分類C08L 83/06 20060101AFI20250326BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ダイシング性に優れた膜を提供することを目的とする。
【解決手段】シリカ微粒子、アルコキシシラン加水分解縮合物、及び親水性樹脂とを含有し、複合弾性率が5.0GPa以下である、膜。
【選択図】なし
特許請求の範囲【請求項１】
複合弾性率が５．０ＧＰａ以下であり、シリカ微粒子、アルコキシシラン加水分解縮合物、及び親水性樹脂とを含有する樹脂組成物からなる、膜。
続きを表示（約 570 文字）【請求項２】
前記親水性樹脂が、水酸基を有する、請求項１に記載の膜。
【請求項３】
前記親水性樹脂の主鎖に直接結合した水酸基の含有量が、３５ｍｏｌ％以下である、請求項２に記載の膜。
【請求項４】
前記シリカ微粒子が、鎖状シリカ微粒子である、請求項１に記載の膜。
【請求項５】
前記シリカ微粒子の平均一次粒子径が、５～１００ｎｍである、請求項１に記載の膜。
【請求項６】
前記アルコキシシラン加水分解縮合物の重量平均分子量が、１，０００～５，０００である、請求項１に記載の膜。
【請求項７】
前記親水性樹脂の平均重合度が、２００～２，０００である、請求項１に記載の膜。
【請求項８】

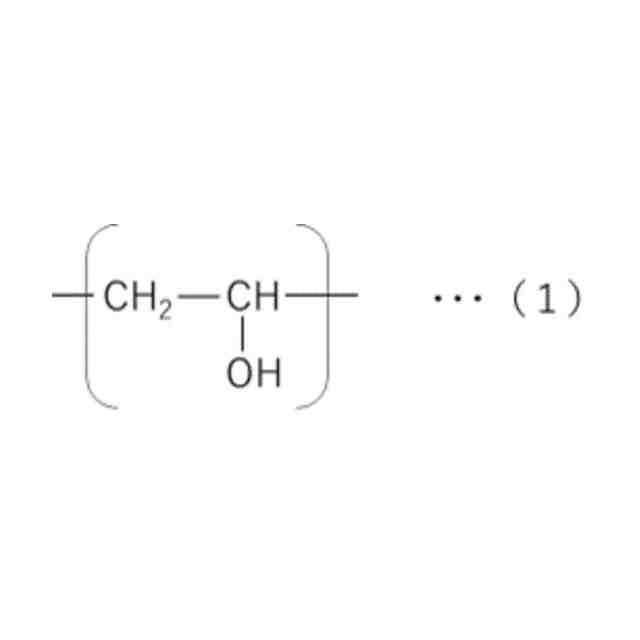

前記親水性樹脂が、ポリビニルアルコール系樹脂である、請求項１に記載の膜。
【請求項９】
前記親水性樹脂の含有量が、前記シリカ微粒子及び前記アルコキシシラン加水分解縮合物の合計１００質量部に対し、１質量部を超える、請求項１に記載の膜。
【請求項１０】
前記アルコキシシラン加水分解縮合物の含有量が、前記樹脂組成物１００質量部に対し、５～３０質量部である、請求項１に記載の膜。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、膜、積層体、及び光学部材に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
多孔質酸化ケイ素膜は低屈折率、透明性、電気絶縁性などの特性を有しており幅広く産業上で利用されている。特に低屈折率を利用した適用分野では、電子機器ディスプレイや自動車パネル、照明用灯具、太陽光利用装置、カメラレンズ、フェイスシールド、眼鏡などの反射防止膜、光導波路、光ファイバーのクラッド層に実用化が検討されている。
【０００３】
例えば、特許文献１は、基材密着性に優れ且つ多孔質の酸化ケイ素薄膜の形成に好適な、酸化ケイ素薄膜形成用のバインダー液を製造する方法を開示している。また、加水分解性シラン化合物を加水分解および縮合反応させその反応生成物よりなる酸化ケイ素薄膜形成用のバインダー液とシリカ微粒子とを混合する酸化ケイ素薄膜形成用塗工液の製造方法が提案されている。
また、特許文献２は、防曇性に優れた多孔質酸化ケイ素膜を提案している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２３２６９号公報
特開２０２１－１８２１３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１及び２に記載の多孔質酸化ケイ素膜はダイシング性が悪い場合があった。
本発明は、上記問題に鑑みてなされたものであり、ダイシング性に優れた膜や、その膜を積層した積層体、光学部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、上記の課題を解決するために鋭意検討した結果、複合弾性率が５．０ＧＰａ以下であり、シリカ微粒子、アルコキシシラン加水分解縮合物、及び親水性樹脂とを含有する樹脂組成物からなる膜は、ダイシング加工時の欠陥を抑制できることを見出し、本発明を完成させた。
【０００７】
即ち、本発明の要旨は、以下の通りである。
【０００８】
＜１＞複合弾性率が５．０ＧＰａ以下であり、シリカ微粒子、アルコキシシラン加水分解縮合物、及び親水性樹脂とを含有する樹脂組成物からなる、膜。
＜２＞前記親水性樹脂が、水酸基を有する、前記＜１＞に記載の膜。
＜３＞前記親水性樹脂の主鎖に直接結合した水酸基の含有量が、３５ｍｏｌ％以下である、前記＜２＞に記載の膜。
＜４＞前記シリカ微粒子が、鎖状シリカ微粒子である、前記＜１＞～＜３＞のいずれかに記載の膜。
＜５＞前記シリカ微粒子の平均一次粒子径が、５～１００ｎｍである、前記＜１＞～＜４＞のいずれかに記載の膜。
＜６＞前記アルコキシシラン加水分解縮合物の重量平均分子量が、１，０００～５，０００である、前記＜１＞～＜５＞のいずれかに記載の膜。
＜７＞前記親水性樹脂の平均重合度が、２００～２，０００である、前記＜１＞～＜６＞のいずれかに記載の膜。
＜８＞前記親水性樹脂が、ポリビニルアルコール系樹脂である、前記＜１＞～＜７＞のいずれかに記載の膜。
＜９＞前記親水性樹脂の含有量が、前記シリカ微粒子及び前記アルコキシシラン加水分解縮合物の合計１００質量部に対し、１質量部を超える、前記＜１＞～＜８＞のいずれかに記載の膜。
＜１０＞前記アルコキシシラン加水分解縮合物の含有量が、前記樹脂組成物１００質量部に対し、５～３０質量部である、前記＜１＞～＜９＞のいずれかに記載の膜。
＜１１＞前記シリカ微粒子の含有量が、前記樹脂組成物１００質量部に対し、６０～９０質量部である、前記＜１＞～＜１０＞のいずれかに記載の膜。
＜１２＞空隙率が、１０～８０％である、前記＜１＞～＜１１＞のいずれかに記載の膜。
＜１３＞屈折率が、１．１５～１．４０である、前記＜１＞～＜１２＞のいずれかに記載の膜。
＜１４＞空孔サイズが、０．１～５０ｎｍである、前記＜１＞～＜１３＞のいずれかに記載の膜。
＜１５＞前記＜１＞～＜１４＞のいずれかに記載の膜と、基板との積層体。
＜１６＞前記基板が、ガラスおよび／またはプラスチックスである、前記＜１５＞に記載の積層体。
＜１７＞前記＜１６＞に記載の積層体を含む、光学部材。
【発明の効果】
【０００９】
本発明の膜は、ダイシング性に優れる。
【発明を実施するための形態】
【００１０】
以下、本発明に係る膜及び積層体について、それらの実施の形態を挙げて詳しく説明するが、本発明は、以下の説明によって限定されるものではなく、以下の例示したもの以外についても、本発明の趣旨を損なわない範囲で適宜変更して実施することが可能である。

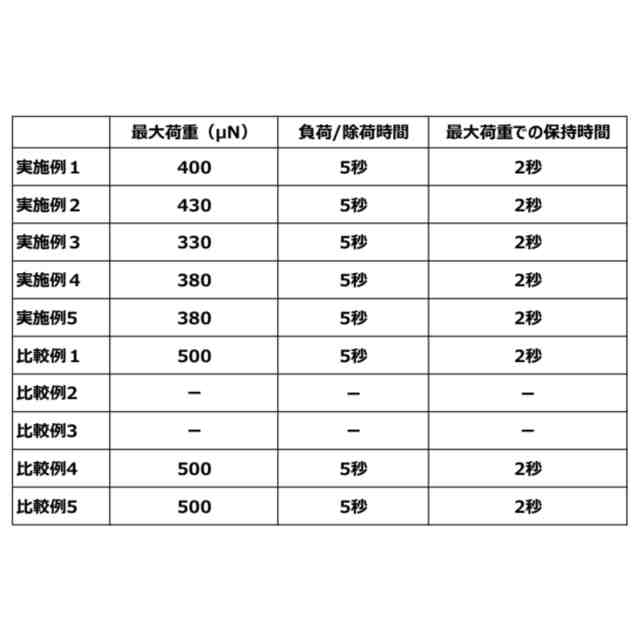

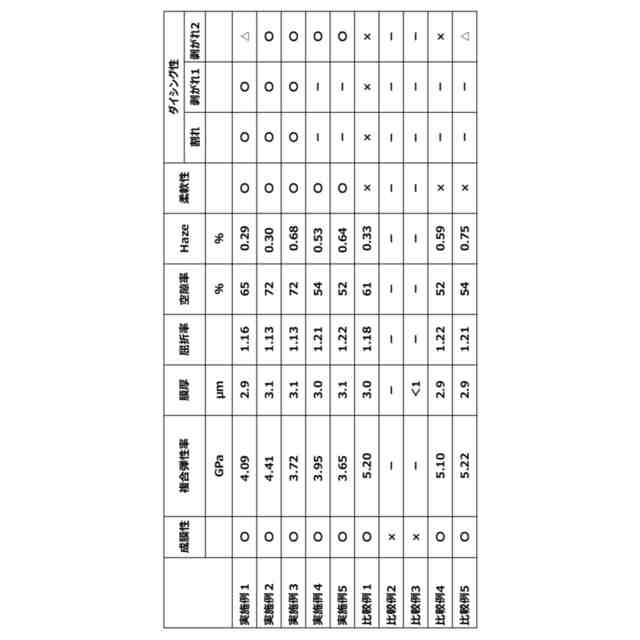

（【００１１】以降は省略されています）

関連特許
