公開番号2025041515
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2024092398
出願日2024-06-06
発明の名称蛇口用のホース据え置き台
出願人パクジョンス
代理人個人,個人,個人,個人
主分類E03C 1/06 20060101AFI20250318BHJP(上水;下水)
要約【課題】蛇口用のホース据え置き台を提供すること。
【解決手段】支持台2の端部にホース据え置き部3を形成し、支持台の中央部には蛇口の胴体の上面に直立した外壁が嵌入可能な直立外壁嵌入孔5を穿孔し、外周縁の一部を開口させて嵌入案内口9を形成して直立外壁嵌入孔に蛇口の胴体の上面に直立した外壁を嵌入し、かつ結束をして蛇口用のホース据え置き台を蛇口に設ける。
これにより、両手で便利に水道水の使用作業を行うことが可能になり、特に、構造が簡単であることから、生産コストが節減され、故障の懸念が低い他、使い勝手がよくなることから、購入与件が良好である。

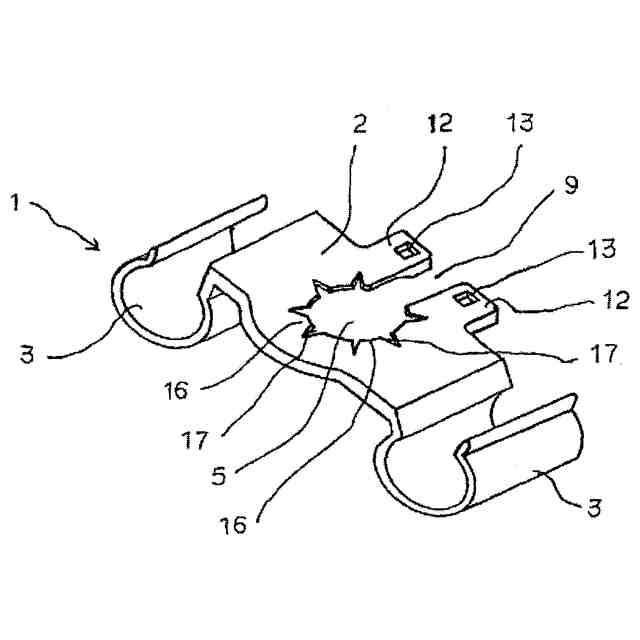

【選択図】図1
特許請求の範囲【請求項１】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（２１）を両側面（１２）の結束孔（１３）に結束バンド（５３）を嵌入し、かつ結束をして蛇口用のホース据え置き台（２１）を蛇口（３０）に設けるが、
遊動減縮体（６ａ）、（６ｂ）を設けて、蛇口用のホース据え置き台（２１）が支持台（２）に比べて相対的に縦の方面に長さが長めの蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに垂直方向に昇り降りすることを防いだり減縮したりできるように構成していることを特徴とする、蛇口用のホース据え置き台（２１）。
続きを表示（約 9,300 文字）【請求項２】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部には複数本の切開溝（１７）を形成して、直立外壁嵌入孔（５）の外周縁部を複数の分割片（１６）により形成するが、前記分割片（１６）が直立外壁嵌入孔（５）の内径よりもさらに大きいサイズの直立した外壁（３２）と接する場合には、材質の弾性によって折り曲げられることにより、直立外壁嵌入孔（５）の内径が直立した外壁（３２）の外径に見合うように大きくなることができて、前記直立外壁嵌入孔（５）に同一の規格の蛇口（３０）であるものの、直立した外壁（３２）の外径が異なる公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を満遍なく嵌入できるようにし、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（１）、（１１）を両側面（１２）の結束孔（１３）に結束バンド（５３）やクリップ（５１）を嵌入し、かつ結束をして蛇口用のホース据え置き台（１）、（１１）を蛇口（３０）に設けるが、
遊動減縮体（６ａ）、（６ｂ）を設けて、蛇口用のホース据え置き台（１）、（１１）が支持台（２）に比べて相対的に縦の方面に長さが長めの蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに垂直方向に昇り降りすることを防いだり減縮したりできるように構成していることを特徴とする、蛇口用のホース据え置き台（１）、（１１）。
【請求項３】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（２１）を両側面（１２）の結束孔（１３）に結束バンド（５３）を嵌入し、かつ結束をして蛇口用のホース据え置き台（２１）を蛇口（３０）に設けるが、
蛇口用のホース据え置き台（２１）が直立外壁嵌入孔（５）に嵌入されている蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに水平方向に回転をする場合に、予め設定した回転範囲を超える回転を防ぐ構造物、すなわち、支持台（２）の下方にホース据え置き部（３）を形成し、蛇口用のホース据え置き台（２１）が直立した外壁（３２）を中心軸として予め設定した回転範囲の限界を超えて回転してしまうと、蛇口用のホース据え置き台（２１）の回転によって回転するホース据え置き部（３）が固定されている蛇口（３０）の胴体（３７）に当接して接触して回転が止まるようになっているホース据え置き部（３）を構成していることを特徴とする、蛇口用のホース据え置き台（２１）。
【請求項４】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部には複数本の切開溝（１７）を形成して、直立外壁嵌入孔（５）の外周縁部を複数の分割片（１６）により形成するが、前記分割片（１６）が直立外壁嵌入孔（５）の内径よりもさらに大きいサイズの直立した外壁（３２）と接する場合には、材質の弾性によって折り曲げられることにより、直立外壁嵌入孔（５）の内径が直立した外壁（３２）の外径に見合うように大きくなることができて、前記直立外壁嵌入孔（５）に同一の規格の蛇口（３０）であるものの、直立した外壁（３２）の外径が異なる公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を満遍なく嵌入できるようにし、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（１）、（１１）を両側面（１２）の結束孔（１３）に結束バンド（５３）やクリップ（５１）を嵌入し、かつ結束をして蛇口用のホース据え置き台（１）、（１１）を蛇口（３０）に設けるが、
蛇口用のホース据え置き台（１）、（１１）が直立外壁嵌入孔（５）に嵌入されている蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに水平方向に回転をする場合に、予め設定した回転範囲を超える回転を防ぐ構造物、すなわち、支持台（２）の下方にホース据え置き部（３）を形成し、蛇口用のホース据え置き台（１）、（１１）が直立した外壁（３２）を中心軸として予め設定した回転範囲の限界を超えて回転してしまうと、蛇口用のホース据え置き台（１）、（１１）の回転によって回転するホース据え置き部（３）が固定されている蛇口（３０）の胴体（３７）に当接して接触して回転が止まるようになっているホース据え置き部（３）を構成していることを特徴とする、蛇口用のホース据え置き台（１）、（１１）。
【請求項５】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部に少なくとも１つ以上の止め突起嵌入口（８）を穿孔し、
前記止め突起嵌入口（８）に符合して嵌入可能な止め突起（２５）、（２６）を遊動減縮体（６ｃ）、（６ｄ）の底面に下向きに突出するように突設し、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（２１）を両側面（１２）の結束孔（１３）に結束バンド（５３）を嵌入し、かつ結束をして蛇口用のホース据え置き台（２１）を蛇口（３０）に設けるが、
蛇口用のホース据え置き台（２１）が直立外壁嵌入孔（５）に嵌入されている蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに水平方向に回転することを互いに符合する凹設部と突設部との嵌合によって防ぐ構造物、すなわち、直立外壁嵌入孔（５）の外周縁部に少なくとも１つ以上穿孔された止め突起嵌入口（８）と遊動減縮体（６ｃ）、（６ｄ）の底面に下向きに突出するように突設された止め突起（２５）、（２６）を互いに符合して嵌合されるように形成して止め突起嵌入口（８）に止め突起（２５）、（２６）を嵌合して蛇口用のホース据え置き台（２１）が意図せずに水平方向に回転することを防ぐ止め突起嵌入口（８）と止め突起（２５）、（２６）を構成していることを特徴とする、蛇口用のホース据え置き台（２１）。
【請求項６】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部には複数本の切開溝（１７）を形成して、直立外壁嵌入孔（５）の外周縁部を複数の分割片（１６）により形成するが、前記分割片（１６）が直立外壁嵌入孔（５）の内径よりもさらに大きいサイズの直立した外壁（３２）と接する場合には、材質の弾性によって折り曲げられることにより、直立外壁嵌入孔（５）の内径が直立した外壁（３２）の外径に見合うように大きくなることができて、前記直立外壁嵌入孔（５）に同一の規格の蛇口（３０）であるものの、直立した外壁（３２）の外径が異なる公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を満遍なく嵌入できるようにし、
直立外壁嵌入孔（５）の外周縁部に穿孔された複数本の切開溝（１７）のうちの少なくとも１本以上の切開溝（１７）と遊動減縮体（６ｃ）、（６ｄ）の止め突起（２５）、（２６）が互いに符合して嵌合できるように切開溝（１７）と止め突起（２５）、（２６）を形成し、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（１）、（１１）を両側面（１２）の結束孔（１３）に結束バンド（５３）やクリップ（５１）を嵌入し、かつ結束をして蛇口用のホース据え置き台（１）、（１１）を蛇口（３０）に設けるが、
蛇口用のホース据え置き台（１）、（１１）が直立外壁嵌入孔（５）に嵌入されている蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに水平方向に回転することを互いに符合する凹設部と突設部との嵌合によって防ぐ構造物、すなわち、直立外壁嵌入孔（５）の外周縁部に穿孔された複数本の切開溝（１７）のうちの少なくとも１本以上の切開溝（１７）と遊動減縮体（６ｃ）、（６ｄ）の止め突起（２５）、（２６）が互いに符合して嵌合されるように形成して符合する切開溝（１７）に止め突起（２５）、（２６）を嵌合して蛇口用のホース据え置き台（１）、（１１）が意図せずに水平方向に回転することを防ぐ切開溝（１７）と止め突起（２５）、（２６）を構成していることを特徴とする、蛇口用のホース据え置き台（１）、（１１）。
【請求項７】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（２１）を両側面（１２）の結束孔（１３）に結束バンド（５３）を嵌入し、かつ結束をして蛇口用のホース据え置き台（２１）を蛇口（３０）に設けるが、
遊動減縮体（６ａ）、（６ｂ）を設けて、蛇口用のホース据え置き台（２１）が支持台（２）に比べて相対的に縦の方面に長さが長めの蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに垂直方向に昇り降りすることを防いだり減縮したりすることができ、
蛇口用のホース据え置き台（２１）が直立外壁嵌入孔（５）に嵌入されている蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに水平方向に回転をする場合に、予め設定した回転範囲を超える回転を防ぐ構造物、すなわち、支持台（２）の下方にホース据え置き部（３）を形成し、蛇口用のホース据え置き台（２１）が直立した外壁（３２）を中心軸として予め設定した回転範囲の限界を回転してしまうと、蛇口用のホース据え置き台（２１）の回転によって回転するホース据え置き部（３）が固定されている蛇口（３０）の胴体（３７）に当接して接触して回転が止まるようになっているホース据え置き部（３）を構成していることを特徴とする、蛇口用のホース据え置き台（２１）。
【請求項８】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部には複数本の切開溝（１７）を形成して、直立外壁嵌入孔（５）の外周縁部を複数の分割片（１６）により形成するが、前記分割片（１６）が直立外壁嵌入孔（５）の内径よりもさらに大きいサイズの直立した外壁（３２）と接する場合には、材質の弾性によって折り曲げられることにより、直立外壁嵌入孔（５）の内径が直立した外壁（３２）の外径に見合うように大きくなることができて、前記直立外壁嵌入孔（５）に同一の規格の蛇口（３０）であるものの、直立した外壁（３２）の外径が異なる公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を満遍なく嵌入できるようにし、
前記直立外壁嵌入孔（５）の外周縁の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な嵌入案内口（９）の幅にして形成し、
前記嵌入案内口（９）の両側面（１２）に結束孔（１３）を穿孔して、
直立外壁嵌入孔（５）に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（１）、（１１）を両側面（１２）の結束孔（１３）に結束バンド（５３）やクリップ（５１）を嵌入し、かつ結束をして蛇口用のホース据え置き台（１）、（１１）を蛇口（３０）に設けるが、
遊動減縮体（６ａ）、（６ｂ）を設けて、蛇口用のホース据え置き台（１）、（１１）が支持台（２）に比べて相対的に縦の方面に長さが長めの蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに垂直方向に昇り降りすることを防いだり減縮したりすることができ、
蛇口用のホース据え置き台（１）、（１１）が直立外壁嵌入孔（５）に嵌入されている蛇口（３０）の直立した外壁（３２）を中心軸として意図せずに水平方向に回転をする場合に、予め設定した回転範囲を超える回転を防ぐ構造物、すなわち、支持台（２）の下方にホース据え置き部（３）を形成し、蛇口用のホース据え置き台（１）、（１１）が直立した外壁（３２）を中心軸として予め設定した回転範囲の限界を超えて回転してしまうと、蛇口用のホース据え置き台（１）、（１１）の回転によって回転するホース据え置き部（３）が固定されている蛇口（３０）の胴体（３７）に当接して接触して回転が止まるようになっているホース据え置き部（３）を構成していることを特徴とする、蛇口用のホース据え置き台（１）、（１１）。
【請求項９】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部を上方に突出するように伸ばして中空部が形成された管状の側壁（６２）として形成し、
前記管状の側壁（６２）の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な幅にして嵌入案内口（９）を形成し、
前記管状の側壁（６２）には結束バンド（５３）が嵌入可能な結束溝（６６）を側壁（６２）の外面に形成するか、あるいは、
TIFF
2025041515000005.tif
21
21
字状、
TIFF
2025041515000006.tif
19
18
字状などの環（６７）を側壁（６２）の外面に複数で形成し、
直立外壁嵌入孔（５）、すなわち、前記管状の側壁（６２）の内部に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（３１）を前記側壁（６２）の外面に形成された結束溝（６６）や
TIFF
2025041515000007.tif
21
21
字状、
TIFF
2025041515000008.tif
19
18
字状などの環（６７）の内部に結束バンド（５３）を通させて結束をして蛇口（３０）に設けることを特徴とする、蛇口用のホース据え置き台（３１）。
【請求項１０】
弾性付き材質の合成樹脂製の支持台（２）の端部にホース（３８）が出入り可能なように一方が開口したホース据え置き部（３）を少なくとも１つ以上を形成し、
前記支持台（２）の中央部には、公知の汎用の蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）が嵌入可能な直立外壁嵌入孔（５）を穿孔し、
前記直立外壁嵌入孔（５）の外周縁部を上方に突出するように伸ばして中空部が形成された管状の側壁（６２）として形成し、
前記管状の側壁（６２）に少なくとも１本以上の切開溝（６３）を形成して管状の側壁（６２）を分割された複数の側壁（６２）として形成し、
前記管状の側壁（６２）の一部を開口させて嵌入案内口（９）を形成するが、材質の弾性を用いて嵌入案内口（９）が拡張するように嵌入案内口（９）を拡開させて前記蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）の出入り・通過を許容可能な幅にして嵌入案内口（９）を形成し、
前記管状の側壁（６２）には結束バンド（５３）が嵌入可能な結束溝（６６）を側壁（６２）の外面に形成するか、あるいは、
TIFF
2025041515000009.tif
21
21
字状、
TIFF
2025041515000010.tif
19
18
字状などの環（６７）を側壁（６２）の外面に複数で形成し、
直立外壁嵌入孔（５）、すなわち、前記管状の側壁（６２）の内部に蛇口（３０）の胴体（３７）の上面に直立した外壁（３２）を嵌入して直立した外壁（３２）を包み込んだ形状に蛇口（３０）に結合された蛇口用のホース据え置き台（３１）を前記側壁（６２）の外面に形成された結束溝（６６）や
TIFF
2025041515000011.tif
21
21
字状、
TIFF
2025041515000012.tif
19
18
字状などの環（６７）の内部に結束バンド（５３）を通させて結束をして蛇口（３０）に設けることを特徴とする、蛇口用のホース据え置き台（３１）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蛇口用のホース据え置き台に関し、より詳細には、蛇口の吐水管にホースを接続することが、主として蛇口から遠く離れている個所に水道水を給水する用途に頻繁に用いられていながらも、水道場における通常の水道水の使用作業も頻繁に行われるという現状に鑑みて、ホースの長さによらずに据え置き台にホースを据え置き、かつ、再び据え置きを解除することが自在に行える据え置き台を構成することにより、水道場における通常の水道水の使用作業を行うときには据え置き台にホースを据え置いて両手で便利に水道水の使用作業が行えるようにし、特に、構造が簡単であることから、生産コストが節減され、故障の懸念が低い他、使い勝手がよくなることから、購入与件が良好である蛇口用のホース据え置き台に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般に、蛇口は、水道管の端部に備えられて水道管を介して給水された水を断続するための手段として用いられており、蛇口としては、基本的な蛇口の形状を呈する汎用の蛇口の他に、厨房用の蛇口、洗面台用の蛇口などといったように、特性化された蛇口も挙げられる。
【０００３】
前記汎用の蛇口は、そのほとんどが合成樹脂製のホースを蛇口の吐水管に接続して用いられており、接続されるホースの長さは、各蛇口ごとに、換言すれば、各使用者ごとに数十センチメートル（ｃｍ）や数十メートル（ｍ）などのように千差万別である。
【０００４】
例えば、下記の特許文献１に蛇口用のホース据え置き台が開示されているが、これは、屈伸自在なフレキシブル（ｆｌｅｘｉｂｌｅ）なホース据え置き棒の形状を呈するものであって、発明の観点と構造が本発明とは異なっており、発明者は同一人である。
【先行技術文献】
【特許文献】
【０００５】
大韓民国登録特許第１０－２０２９５４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前記汎用の蛇口にホースを接続するときには、接続したホースが離脱することを防ぐために、蛇口の吐水管に嵌め込まれたホースの部位をクランプ（ｃｌａｍｐ）にて強く締め付けて接続したり、紐にて強く束ねて接続したりする普通のホースの接続方法が利用されている。
【０００７】
したがって、前記汎用の蛇口にホースを接続して蛇口から離れている個所に水道水を給水しようとするときには、蛇口にホースを接続し、逆に、水道場における通常の水道水の使用作業を行おうとするときには、蛇口に接続されたホースを取り外すことを水道水の使用作業に合わせて繰り返し行うことが決して容易ではない。そのため、水道場における通常の水道水の使用作業を行うときにも、蛇口に接続された長尺状のホースを取り外さず、蛇口に接続された長尺状のホースの吐水側の端部を片手に持ち、残りの他の片手で水道水の使用作業を行っている不便さが伴われているのが現状である。
【０００８】
これと併せて、前記汎用の蛇口は、蛇口にホースを接続するときに、ほとんどの使用者がホースを余裕を持たせて長めにして接続することを好むため、水道水が吐水されるホースの端部が容器又は地面に当接したままで保たれて衛生の面からみて不潔であるという問題もある。
【０００９】
上記のような不便さと問題を抱えている前記汎用の蛇口の使用実情に鑑みてみると、据え置き台にホースを据え置き、かつ据え置きを解除することが自在に行えるが、構造が簡単であることから、生産コストが節減され、故障の懸念が低い他、使い勝手がよくなることから、購入与件が良好である蛇口用のホース据え置き台の出現が求められている。
【課題を解決するための手段】
【００１０】
本発明は、上述した従来の不便さと問題を解消するために創作された発明であって、本発明に係る蛇口用のホース据え置き台は、弾性付き材質の合成樹脂製の支持台２の端部にホース３８が出入り可能なように一方が開口した弧状のホース据え置き部３を形成し、前記支持台２の中央部には公知の汎用の蛇口３０の胴体３７の上面に直立した外壁３２が嵌入可能な直立外壁嵌入孔５を穿孔し、前記直立外壁嵌入孔５の外周縁の一部を開口させて嵌入案内口９を形成するが、材質の弾性を用いて嵌入案内口９が拡張するように嵌入案内口９を拡開させて蛇口３０の胴体３７の上面に直立した外壁３２の出入り・通過を許容して直立外壁嵌入孔５に蛇口３０の胴体３７の上面に直立した外壁３２が嵌入可能な嵌入案内口９の幅にして形成し、前記嵌入案内口９の両側面１２に結束孔１３を穿孔し、前記直立外壁嵌入孔５に蛇口３０の胴体３７の上面に直立した外壁３２を嵌入して前記結束孔１３に公知の結束手段であるクリップ（ｃｌｉｐ）５１や結束バンド５３を嵌入し、かつ結束をして蛇口用のホース据え置き台１を蛇口３０に設けることを特徴とする。
（【００１１】以降は省略されています）
