公開番号2025041417
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2023148709
出願日2023-09-13
発明の名称ラミネート装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 39/16 20060101AFI20250318BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ラミネート装置のコストを低減できる手段を提供する。

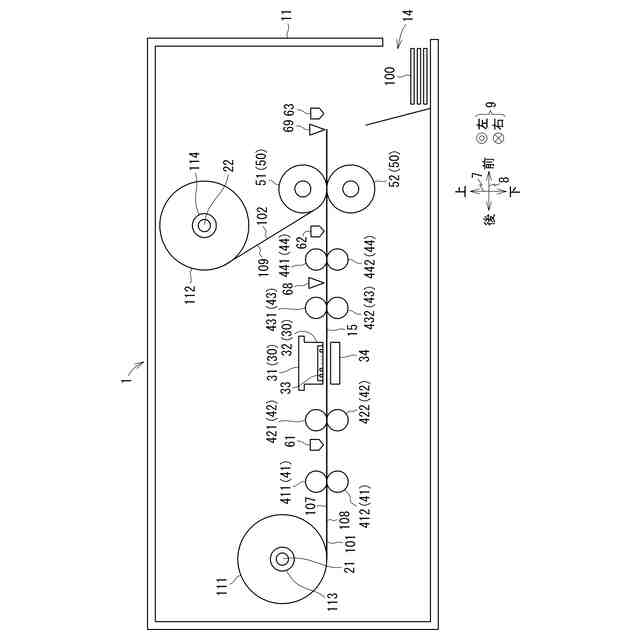

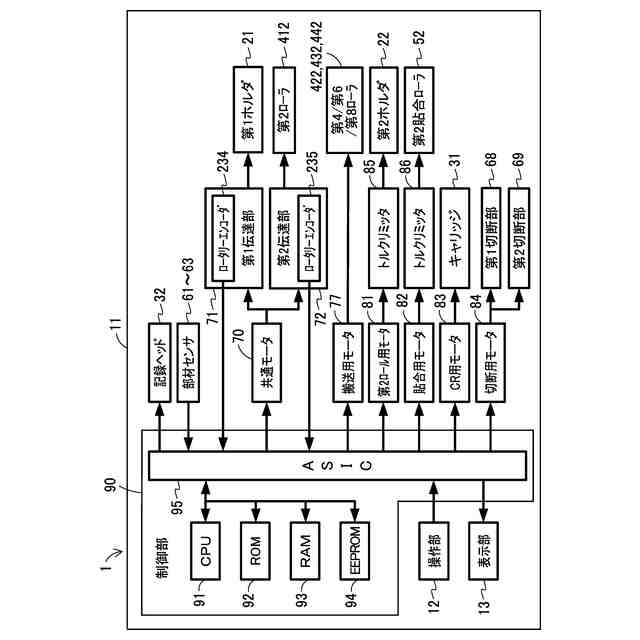

【解決手段】ラミネート装置1は、第1ロール111を支持する第1ホルダ21と、第2ロール112を支持する第2ホルダ22と、第1ロール111から引き出された第1部材101に画像を記録する画像記録部30と、画像記録部30で画像が記録された第1部材101と、第2ロール112から引き出された第2部材102とを貼り合わせる貼合ローラ50と、第1ロール111と画像記録部30との間に位置し、第1ロール111から引き出された第1部材101を搬送する第1搬送ローラ41と、第1ロール111および第1搬送ローラ41の両方を回転させる1個の共通モータ70と、を備えている。
【選択図】図3
特許請求の範囲【請求項１】
第１部材が巻かれて形成された第１ロールを支持する第１支持部と、
第２部材が巻かれて形成された第２ロールを支持する第２支持部と、
上記第１ロールから引き出された上記第１部材に画像を記録する画像記録部と、
上記画像記録部で画像が記録された上記第１部材と、上記第２ロールから引き出された上記第２部材とを貼り合わせる貼合ローラと、
上記第１ロールと上記画像記録部との間に位置し、上記第１ロールから引き出された上記第１部材を搬送する搬送ローラと、
上記第１ロールおよび上記搬送ローラの両方を回転させる１つの駆動源と、を備えたラミネート装置。
続きを表示（約 1,300 文字）【請求項２】
上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、
上記回転部が上記第１向きに回転するときに、上記第１部材は上記第１ロールから引き出される向きに搬送され、
上記回転部が上記第２向きに回転するときに、上記第１部材は上記第１ロールに巻き戻される向きに搬送される請求項１に記載のラミネート装置。
【請求項３】
上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、
上記回転部の上記第１向きの回転力を、上記第１部材を巻き戻す向きの回転力として上記第１ロールに伝達する第１伝達部と、
上記回転部の上記第１向きの回転力を、上記第１部材を引き出す向きの回転力として上記搬送ローラに伝達する第２伝達部と、をさらに備えた請求項１に記載のラミネート装置。
【請求項４】
上記第１伝達部は、上記回転部の上記第２向きの回転力を、上記第１部材を巻き戻す向きの回転力として上記第１ロールに伝達し、
上記第２伝達部は、上記回転部の上記第２向きの回転力を、上記第１部材を巻き戻す向きの回転力として上記搬送ローラに伝達する請求項３に記載のラミネート装置。
【請求項５】

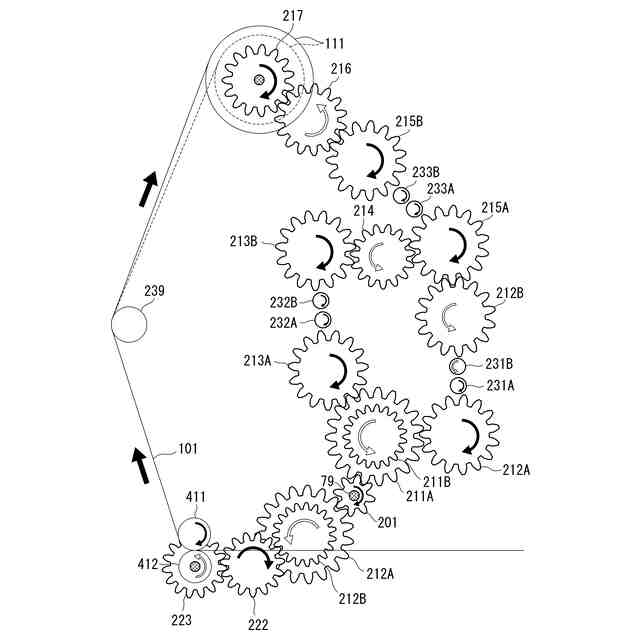

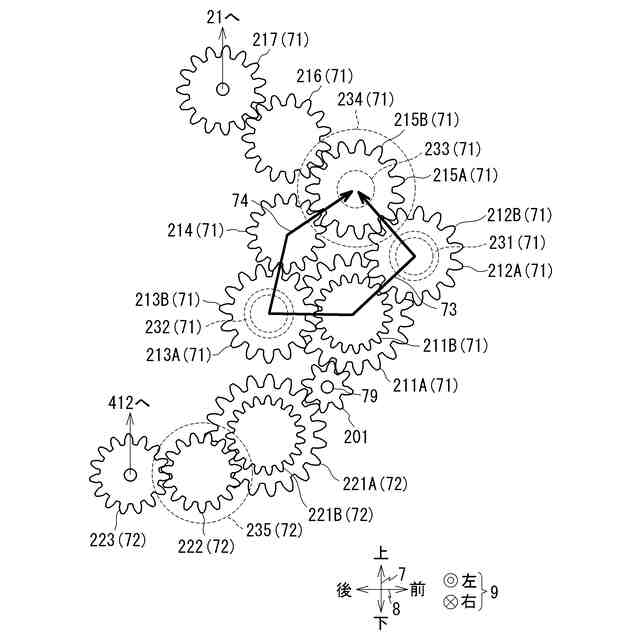

上記第１伝達部は、上記回転部の回転力を上記第１ロールに伝達する第１伝達経路および第２伝達経路を有し、
上記第１伝達経路は、経路上に第１ワンウエイクラッチを有し、
上記第２伝達経路は、経路上に第２ワンウエイクラッチを有し、
上記回転部の上記第１向きの回転力は、上記第１伝達経路を経由して上記第１ロールに伝達される一方、上記第２ワンウエイクラッチにより上記第２伝達経路を経由して上記第１ロールに伝達されず、
上記回転部の上記第２向きの回転力は、上記第２伝達経路を経由して上記第１ロールに伝達される一方、上記第１ワンウエイクラッチにより上記第１伝達経路を経由して上記第１ロールに伝達されない請求項４に記載のラミネート装置。
【請求項６】
上記第１伝達部は、上記第１伝達経路において上記第１ワンウエイクラッチよりも下流、および、上記第２伝達経路において上記第２ワンウエイクラッチよりも下流の少なくとも一方に、トルクリミッタをさらに有する請求項５に記載のラミネート装置。
【請求項７】
上記第１伝達部は、上記第１伝達経路において上記第１ワンウエイクラッチよりも下流、および、上記第２伝達経路において上記第２ワンウエイクラッチよりも下流の少なくとも一方に、上記第１伝達部内の部材の回転量を検出する第１検出部をさらに有する請求項５に記載のラミネート装置。
【請求項８】
上記第２伝達部は、上記第２伝達部内の部材の回転量を検出する第２検出部を有する請求項４に記載のラミネート装置。
【請求項９】
上記第１伝達部および上記第２伝達部は、ギヤおよびベルトの少なくとも一方を含む請求項３に記載のラミネート装置。
【請求項１０】
上記駆動源は、１個のモータを含む請求項１に記載のラミネート装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の部材を貼り合わせるラミネート装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、第１ロールから引き出された第１部材に画像を記録し、画像が記録された第１部材と第２ロールから引き出された第２部材とを貼り合わせるラミネート装置が知られている（例えば、特許文献１）。
【０００３】
特許文献１に記載された装置では、印刷部は、被記録媒体用ロールから引き出された被記録媒体上に印画像を形成する。印画像が形成された被記録媒体は、第１のカット部で所定の長さにカットされ、ラミネート処理部に搬送され、ラミネート処理部内のガイドロールでラミネート部材用ロールから引き出されたラミネート部材と重ね合わされる。重ね合わされた被記録媒体とラミネート部材とは、加圧加熱ロールで加熱され、第２のカット部で切り離される。被記録媒体用ロール、被記録媒体、ラミネート部材用ロール、およびラミネート部材は、それぞれ、第１ロール、第１部材、第２ロール、および第２部材に該当する。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２１１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ラミネート装置において、第１ロールの駆動源と、第１ロールから引き出された第１部材を搬送する搬送ローラの駆動源とをそれぞれ個別に設けると、装置のコストが高くなる。
【０００６】
本発明は、上記の事情に鑑みてなされたものであり、その目的は、ラミネート装置のコストを低減できる手段を提供することである。
【課題を解決するための手段】
【０００７】
(1) 本発明のラミネート装置は、第１部材が巻かれて形成された第１ロールを支持する第１支持部と、第２部材が巻かれて形成された第２ロールを支持する第２支持部と、上記第１ロールから引き出された上記第１部材に画像を記録する画像記録部と、上記画像記録部で画像が記録された上記第１部材と、上記第２ロールから引き出された上記第２部材とを貼り合わせる貼合ローラと、上記第１ロールと上記画像記録部との間に位置し、上記第１ロールから引き出された上記第１部材を搬送する搬送ローラと、上記第１ロールおよび上記搬送ローラの両方を回転させる１つの駆動源と、を備えている。
【０００８】
上記のラミネート装置によれば、第１ロールおよび搬送ローラを１つの駆動源で動作させて、ラミネート装置のコストを低減できる。
【０００９】
(2) 好ましくは、上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、上記回転部が上記第１向きに回転するときに、上記第１部材は上記第１ロールから引き出される向きに搬送され、上記回転部が上記第２向きに回転するときに、上記第１部材は上記第１ロールに巻き戻される向きに搬送されてもよい。
【００１０】
(3) 好ましくは、上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、上記ラミネート装置は、上記回転部の上記第１向きの回転力を、上記第１部材を巻き戻す向きの回転力として上記第１ロールに伝達する第１伝達部と、上記回転部の上記第１向きの回転力を、上記第１部材を引き出す向きの回転力として上記搬送ローラに伝達する第２伝達部と、をさらに備えていてもよい。
（【００１１】以降は省略されています）
