公開番号2025041416
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2023148708
出願日2023-09-13
発明の名称ラミネート装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65H 39/16 20060101AFI20250318BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ラミネート装置のコストを低減できる手段を提供する。

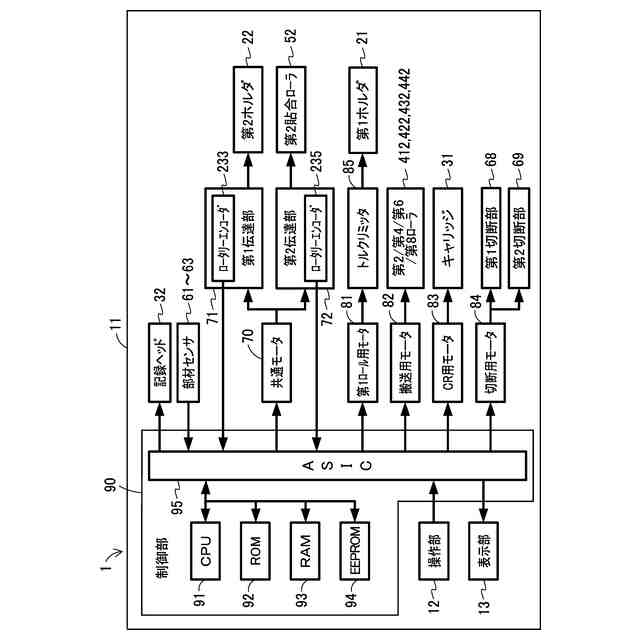

【解決手段】ラミネート装置1は、第1ロール111を支持する第1ホルダ21と、第2ロール112を支持する第2ホルダ22と、第1ロール111から引き出された第1部材101に画像を記録する画像記録部30と、画像記録部30で画像が記録された第1部材101と、第2ロール112から引き出された第2部材102とを貼り合わせる貼合ローラ50と、第2ロール112および貼合ローラ50の両方を回転させる1個の共通モータ70と、を備えている。
【選択図】図3
特許請求の範囲【請求項１】
第１部材が巻かれて形成された第１ロールを支持する第１支持部と、
第２部材が巻かれて形成された第２ロールを支持する第２支持部と、
上記第１ロールから引き出された上記第１部材に画像を記録する画像記録部と、
上記画像記録部で画像が記録された上記第１部材と、上記第２ロールから引き出された上記第２部材とを貼り合わせる貼合ローラと、
上記第２ロールおよび上記貼合ローラの両方を回転させる１つの駆動源と、を備えたラミネート装置。
続きを表示（約 1,500 文字）【請求項２】
上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、
上記回転部が上記第１向きに回転するときに、上記第２部材は上記第２ロールから引き出される向きに搬送され、
上記回転部が上記第２向きに回転するときに、上記第２部材は上記第２ロールに巻き戻される向きに搬送される請求項１に記載のラミネート装置。
【請求項３】
上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、
上記回転部の上記第１向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記第２ロールに伝達する第１伝達部と、
上記回転部の上記第１向きの回転力を、上記第２部材を引き出す向きの回転力として上記貼合ローラに伝達する第２伝達部と、をさらに備えた請求項１に記載のラミネート装置。
【請求項４】
上記第１伝達部は、上記回転部の上記第２向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記第２ロールに伝達し、
上記第２伝達部は、上記回転部の上記第２向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記貼合ローラに伝達する請求項３に記載のラミネート装置。
【請求項５】
上記第１伝達部は、上記回転部の上記第２向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記第２ロールに伝達し、
上記第２伝達部は、上記回転部の上記第２向きの回転力を、上記第２部材を引き出す向きの回転力として上記貼合ローラに伝達する請求項３に記載のラミネート装置。
【請求項６】
上記第１伝達部は、上記回転部の上記第２向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記第２ロールに伝達し、
上記第２伝達部は、上記回転部が上記第２向きに回転するときに、上記回転部から上記貼合ローラへ回転力を伝達させない伝達制御部を有する請求項３に記載のラミネート装置。
【請求項７】
上記第１伝達部は、上記回転部の上記第２向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記第２ロールに伝達し、
上記第２伝達部は、上記回転部が上記第２向きに回転するときに、上記貼合ローラの回転をロックするロック部を有する請求項３に記載のラミネート装置。
【請求項８】

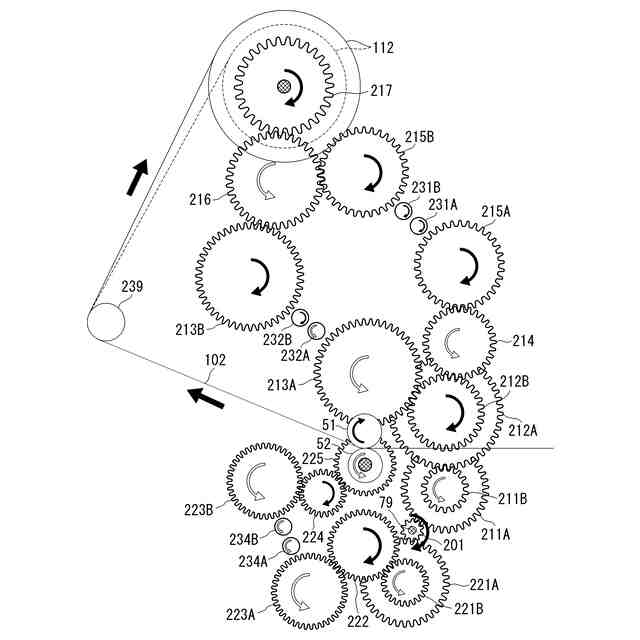

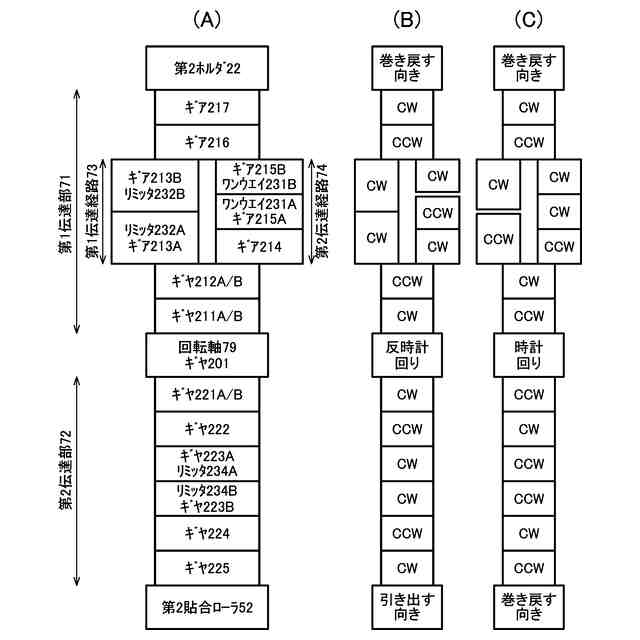

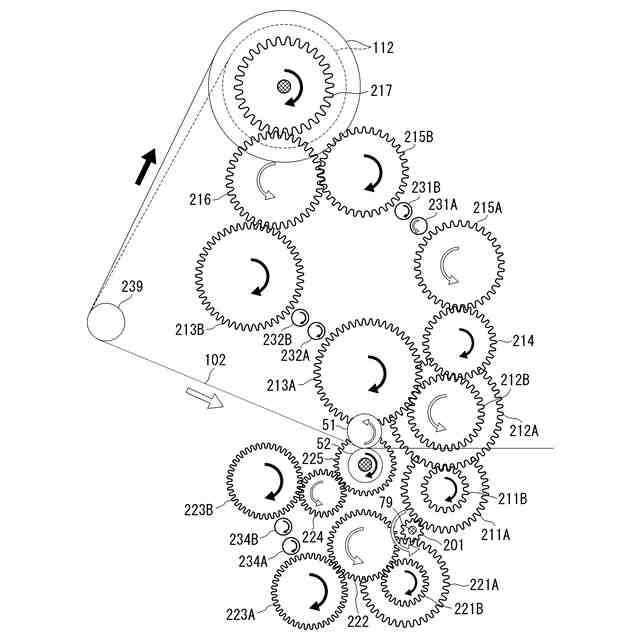

上記第１伝達部は、上記回転部の回転力を上記第２ロールに伝達する第１伝達経路および第２伝達経路を有し、
上記第１伝達経路は、経路上にトルクリミッタを有し、
上記第２伝達経路は、経路上にトルクリミッタを有さず、
上記回転部が上記第１向きに回転するときに、上記トルクリミッタで制限された回転力が上記第１伝達経路を経由して上記第２ロールに伝達され、
上記回転部が上記第２向きに回転するときに、上記トルクリミッタで制限されていない回転力が上記第２伝達経路を経由して上記第２ロールに伝達される請求項４から７のいずれかに記載のラミネート装置。
【請求項９】
上記第２伝達経路は、経路上にワンウエイクラッチを有し、
上記第１伝達部は、上記第１伝達経路において上記トルクリミッタよりも下流、および、上記第２伝達経路において上記ワンウエイクラッチよりも下流の少なくとも一方に、上記第１伝達部内の部材の回転量を検出する検出部をさらに有する請求項８に記載のラミネート装置。
【請求項１０】
上記第２伝達部は、トルクリミッタを有する請求項３に記載のラミネート装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

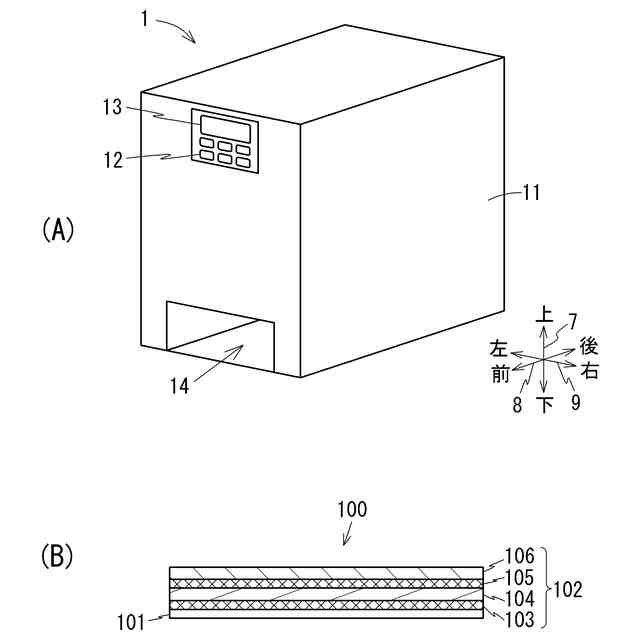

本発明は、複数の部材を貼り合わせるラミネート装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、第１ロールから引き出された第１部材に画像を記録し、画像が記録された第１部材と第２ロールから引き出された第２部材とを貼り合わせるラミネート装置が知られている（例えば、特許文献１）。
【０００３】
特許文献１に記載された装置では、印刷部は、被記録媒体用ロールから引き出された被記録媒体上に印画像を形成する。印画像が形成された被記録媒体は、第１のカット部で所定の長さにカットされ、ラミネート処理部に搬送され、ラミネート処理部内のガイドロールでラミネート部材用ロールから引き出されたラミネート部材と重ね合わされる。重ね合わされた被記録媒体とラミネート部材とは、加圧加熱ロールで加熱され、第２のカット部で切り離される。被記録媒体用ロール、被記録媒体、ラミネート部材用ロール、およびラミネート部材は、それぞれ、第１ロール、第１部材、第２ロール、および第２部材に該当する。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２１１５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ラミネート装置において、第２ロールの駆動源と、第１部材および第２部材を貼り合わせる貼合ローラの駆動源とをそれぞれ個別に設けると、装置のコストが高くなる。
【０００６】
本発明は、上記の事情に鑑みてなされたものであり、その目的は、ラミネート装置のコストを低減できる手段を提供することである。
【課題を解決するための手段】
【０００７】
(1) 本発明のラミネート装置は、第１部材が巻かれて形成された第１ロールを支持する第１支持部と、第２部材が巻かれて形成された第２ロールを支持する第２支持部と、上記第１ロールから引き出された上記第１部材に画像を記録する画像記録部と、上記画像記録部で画像が記録された上記第１部材と、上記第２ロールから引き出された上記第２部材とを貼り合わせる貼合ローラと、上記第２ロールおよび上記貼合ローラの両方を回転させる１つの駆動源と、を備えている。
【０００８】
上記のラミネート装置によれば、第２ロールおよび貼合ローラを１つの駆動源で動作させて、ラミネート装置のコストを低減できる。
【０００９】
(2) 好ましくは、上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、上記回転部が上記第１向きに回転するときに、上記第２部材は上記第２ロールから引き出される向きに搬送され、上記回転部が上記第２向きに回転するときに、上記第２部材は上記第２ロールに巻き戻される向きに搬送されてもよい。
【００１０】
(3) 好ましくは、上記駆動源は、第１向きと、上記第１向きの反対向きである第２向きとに回転可能な回転部を有し、上記ラミネート装置は、上記回転部の上記第１向きの回転力を、上記第２部材を巻き戻す向きの回転力として上記第２ロールに伝達する第１伝達部と、上記回転部の上記第１向きの回転力を、上記第２部材を引き出す向きの回転力として上記貼合ローラに伝達する第２伝達部と、をさらに備えていてもよい。
（【００１１】以降は省略されています）
