発明の名称トイレットペーパーホルダー
出願人個人
代理人
主分類A47K 10/36 20060101AFI20250317BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】トイレットペーパーを使用する時に紙巻器心棒とペーパーホルダーの接点が音源になる振動音と、ペーパーカッターを支える心棒とペーパーホルダーの接点が音源になる振動音の2種類の音を消すことである。
【解決手段】トイレットペーパーの紙巻器をホルダーに装備の紙巻器心棒に挿入していた従来の方法を、ホルダー側板の軸にベアリングを内蔵したハウジングを固定して左右のハウジングで紙巻器を挟む構造にすることと、カッターを支えている心棒とホルダーとの接点から発生する振動音は心棒の使用をやめ、心棒の代わりに帯状の柔軟性のある薄い緩衝材でホルダーにカッターを取り付けることで解決することができる。
【選択図】図1
特許請求の範囲【請求項１】
トイレットペーパーホルダーにトイレットペーパーカッターを取り付ける方法として、トイレットペーパーカッターのトイレットペーパー側上端辺に柔軟性と弾性のある薄い緩衝材を帯状に取り付けてその緩衝材をトイレットペーパーホルダー背板の上部に取り付ける方法にすることでトイレットペーパー使用時にトイレットペーパーホルダーとトイレットペーパーカッターの接合部から出る振動音の発生を防止する。
続きを表示（約 200 文字）【請求項２】
トイレットペーパーホルダーのトイレットペーパーを所定の位置に維持する紙巻器心棒の部分を、軸受けベアリングを中心部に内蔵した円柱に同径の円錐台を取り付けた形状のハウジングにして紙巻器を左右から挟んで維持する方式にすることで、トイレットペーパーの回転に伴って紙巻器の両端を挟んで維持しているハウジングが回転するため振動が発生せず無音でトイレットペーパーを引き出すことが可能になる。

発明の詳細な説明【技術分野】
【０００１】
本発明はトイレットペーパーを使用する際に発生する振動音を出さないトイレットペーパーホルダーに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
現在使用されている大半のトイレットペーパー（以下ペーパー）の紙巻器には紙製の筒が用いられておりこの紙巻器の両端をトイレットペーパーホルダー（以下ホルダー）の紙巻器心棒に装着して使用する仕組みになっているが紙巻器が精確な真円ではなく重量も軽いためペーパーを取り出すときに回転する紙巻器が不規則な方向に跳ね紙巻器心棒を振動させてホルダーとの接点から振動音を発生させている。
【０００３】
それと同時にホルダーの上部に装備されているペーパーカッター（以下カッター）を支える心棒がペーパーの回転による揺れにより心棒を支えるホルダーとの接点から振動音を発生している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－０５４７１２
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ペーパーを使用する時にペーパーの紙巻器心棒とホルダーの接点が音源になる振動音と、カッターを支える心棒とホルダーの接点が音源になる振動音の２種類の音を消すことである。
【課題を解決するための手段】
【０００６】
ペーパーの紙巻器心棒とホルダーの接点が音源になる振動音はペーパーの紙巻器をホルダーに装備の紙巻器心棒に挿入していた従来の方式をやめ、ホルダーの左右の側板に向い合うように固定した円柱形の軸にベアリングを内蔵した円柱に同径の円錐台を重ねた形のハウジングを装着して左右に開けたハウジングの間に紙巻器を挟み片側の側板を中心方向にスライドさせて紙巻器をホルダーに取り付ける方式にする。
【０００７】
側板は左右ともにハウジングを固定して背板に組み込んだスライド式にし、ハウジングには円錐台形の上から下に紙巻器の滑り止めのため帯状に１ミリ程度の断面が三角形の突起を３か所以上設置する。
【０００８】
カッターを支える心棒とホルダーの接点が音源になる振動音はホルダーにカッターを取り付ける方式を、カッターのペーパー側の上端辺に柔軟性と弾性のある薄い緩衝材を帯状に取り付けてその緩衝材をホルダー背板の上部に取り付ける方法にすることでホルダーとカッターの接合部から出ていた振動音の発生を防止する。
【図面の簡単な説明】
【０００９】

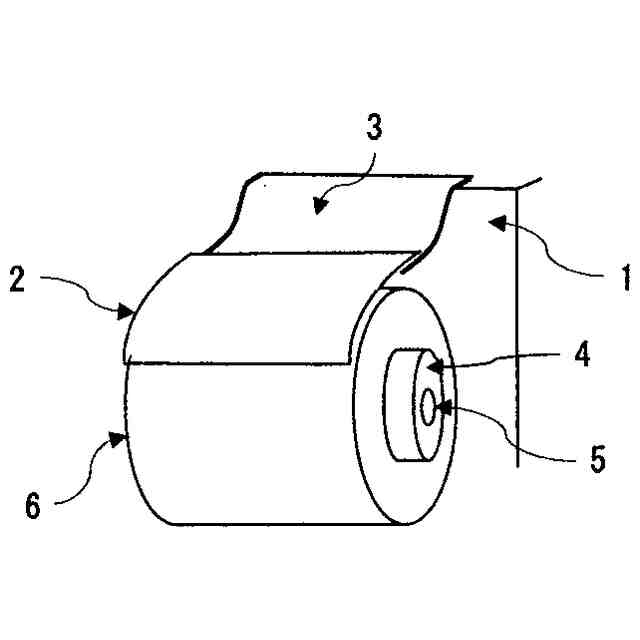

本発明の側板を透視した斜視図である。

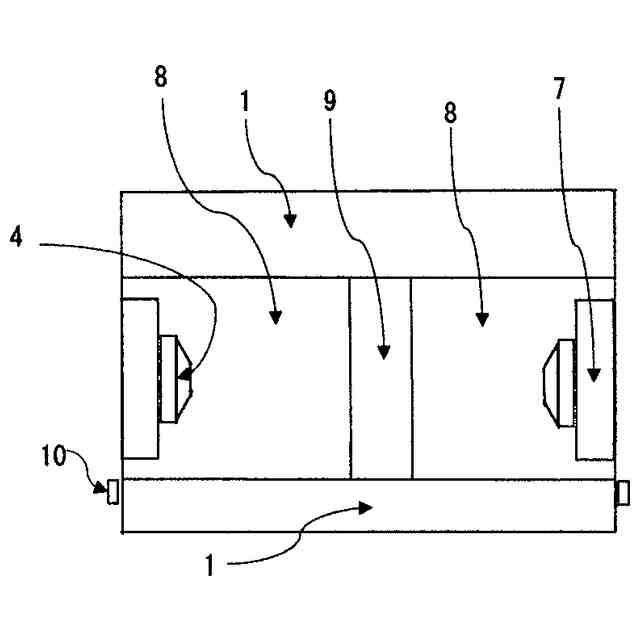

カッターを除いたトイレットペーパーホルダーの正面図である。

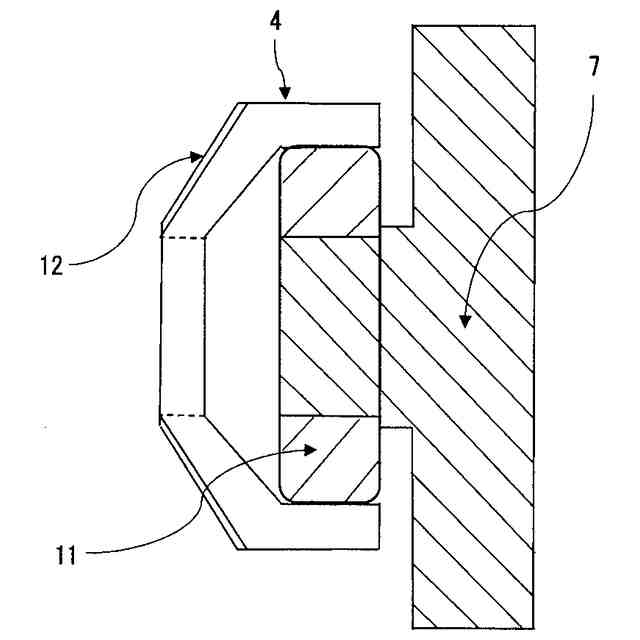

紙巻器を左右から挟むハウジングの断面図である。

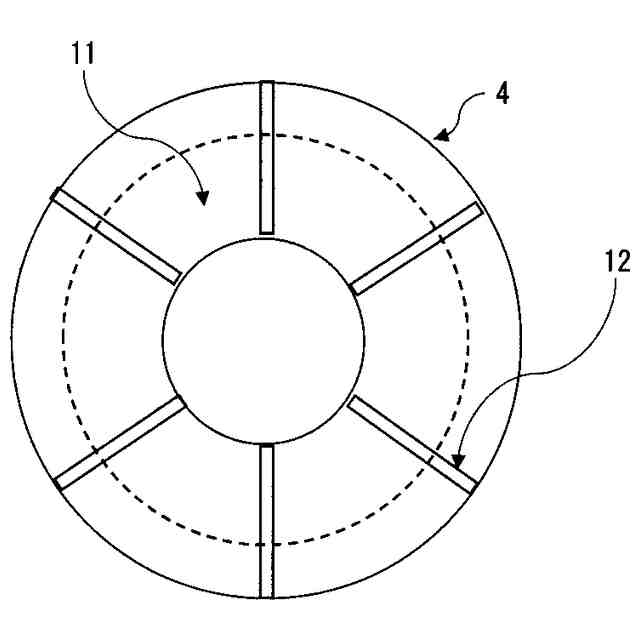

図３のハウジングの平面図である。
【符号の説明】
【００１０】
１トイレットペーパーホルダー背板
２ペーパーカッター
３緩衝材
４ハウジング
５ベアリングの軸受け穴
６トイレットペーパー
７トイレットペーパーホルダー側板
８スライド背板
９スライド背板隙間
１０スライドロック解除ボタン
１１ベアリング
１２滑り止め用帯状突起
