公開番号2025040492
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147333
出願日2023-09-12
発明の名称車両室内ランプ用LED化キット
出願人株式会社ジュナック
代理人個人
主分類F21K 9/23 20160101AFI20250317BHJP(照明)
要約【課題】
断線の恐れのあるリード線を使わずに、且つ、LED基板を車両室内ランプのカバー内に確実に固定することができる車両室内ランプ用LED化キットを提供する。
【解決手段】

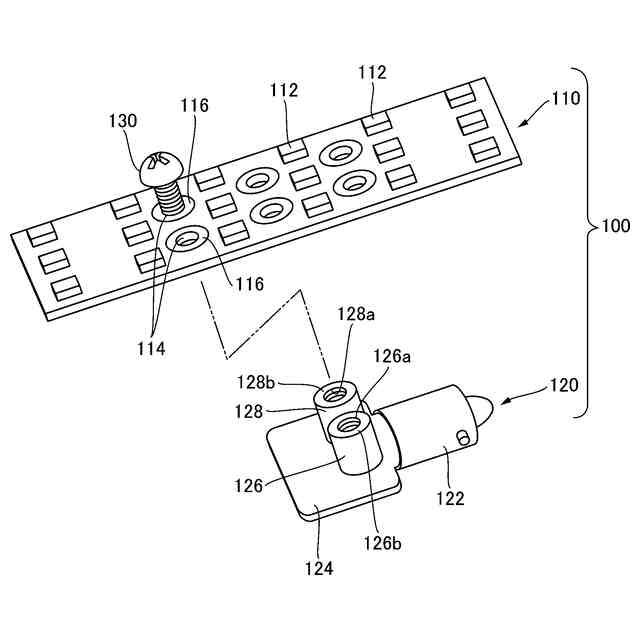

ソケット側ベース120とLED基板120とか分離可能に構成し、ソケット側ベース120は、口金部122と、口金部122の外に配置され口金部122と電気的に接続され且つネジ穴を有する第1、第2の基板支持体126、128を備え、LED基板110には、2つで1セットとなる貫通孔114がネジ穴に対応する位置に設けられ、2つの貫通孔144の周りにLEDチップ112と電気的に接続され且つ絶縁処理されていない露出部116が形成され、2本のネジ130を2つの貫通孔144に通した上でネジ穴に螺号することにより、LEDチップ112と口金部122が電気的に導通すると同時に固定される。
【選択図】図1
特許請求の範囲【請求項１】
車両室内ランプのソケットに取付けるソケット側ベースとＬＥＤチップが配置されたＬＥＤ基板とか分離可能に構成され、
前記ソケット側ベースは、車両室内ランプの電球に使われている口金部品をそのまま利用し若しくは当該口金部品に相当する形状で構成した口金部と、当該口金部の外に配置され当該口金部のプラス側と電気的に接続されると共にネジ穴を有する第１の基板支持体と、当該口金部の外に配置され、当該口金部のマイナス側と電気的に接続されると共にネジ穴を有する第２の基板支持体と、これら第１、第２の基板支持体と前記口金部とを連結して固定する接続部と、を備え、
前記ＬＥＤ基板には、２つで１セットとなる貫通孔が前記２つのネジ穴に対応する位置に設けられ、当該２つの貫通孔の周りに前記ＬＥＤチップと電気的に接続され且つ絶縁処理されていない露出部が形成されており、
２本のネジを前記２つの貫通孔に通した上で前記ネジ穴に螺号することにより、前記ＬＥＤチップと前記口金部が電気的に導通すると同時に固定される
ことを特徴する車両室内ランプ用ＬＥＤ化キット。
続きを表示（約 700 文字）【請求項２】
車両室内ランプのソケットに取付けるソケット側ベースとＬＥＤチップが配置されたＬＥＤ基板とか分離可能に構成され、
前記ソケット側ベースは、車両室内ランプの電球に使われている口金部品をそのまま利用し若しくは当該口金部品に相当する形状で構成した口金部と、当該口金部の外に配置され当該口金部のプラス側と電気的に接続されると共にネジ部を有する第１の基板支持体と、当該口金部の外に配置され、当該口金部のマイナス側と電気的に接続されると共にネジ部を有する第２の基板支持体と、これら第１、第２の基板支持体と前記口金部とを連結して固定する接続部と、を備え、
前記ＬＥＤ基板には、２つで１セットとなる貫通孔が前記２つのネジ部に対応する位置に設けられ、当該２つの貫通孔の周りに前記ＬＥＤチップと電気的に接続され且つ絶縁処理されていない露出部が形成されており、
前記２つのネジ部を前記２つの貫通孔に通した上で前記ネジ部にナットを螺号することにより、前記ＬＥＤチップと前記口金部が電気的に導通すると同時に固定される
ことを特徴する車両室内ランプ用ＬＥＤ化キット。
【請求項３】
請求項１または２において、
前記ＬＥＤ基板に設けられた２つで１セットとなる貫通孔は、当該ＬＥＤ基板上の異なる位置に複数セット設けられている
ことを特徴する車両室内ランプ用ＬＥＤ化キット。
【請求項４】
請求項１または２において、
前記ＬＥＤ基板における露出部は基板の両面に設けられる
ことを特徴する車両室内ランプ用ＬＥＤ化キット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の室内ランプに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来から、ユーザーの好みに応じて車両室内ランプをＬＥＤ化することは広く行われており、それに向けた数多くの製品が発売されている。
【０００３】
そういった製品の中で、例えば明るさを重視するユーザ向けに、車両室内ランプの面積を効率良く使って多数のＬＥＤチップを基板上に配置し、その基板と車両側にもともと備わるソケット（金具）とをリード線で繋いでＬＥＤ化する製品も多い（非特許文献１を参照）。
【先行技術文献】
【非特許文献】
【０００４】
ＳＰＡＲＥＥウェブサイト「ハイエース led 室内ランプトヨタ 200系車種専用マップランプ」のページhttps://suparee.jp/products/%E3%83%8F%E3%82%A4%E3%82%A8%E3%83%BC%E3%82%B9-led-%E3%83%AB%E3%83%BC%E3%83%A0-%E3%83%A9%E3%83%B3%E3%83%97
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記非特許文献１記載の製品（ＬＥＤが多数搭載された基板と車両ソケットとをリード線で繋ぐ製品）には、次のような問題点があった。
【０００６】
第１に、取付け作業の際、最終的にリード線を室内ランプのカバー内に収める必要があるが、その際意図せずリード線の挟み込みが生じて断線する等のリスクがあった。
【０００７】

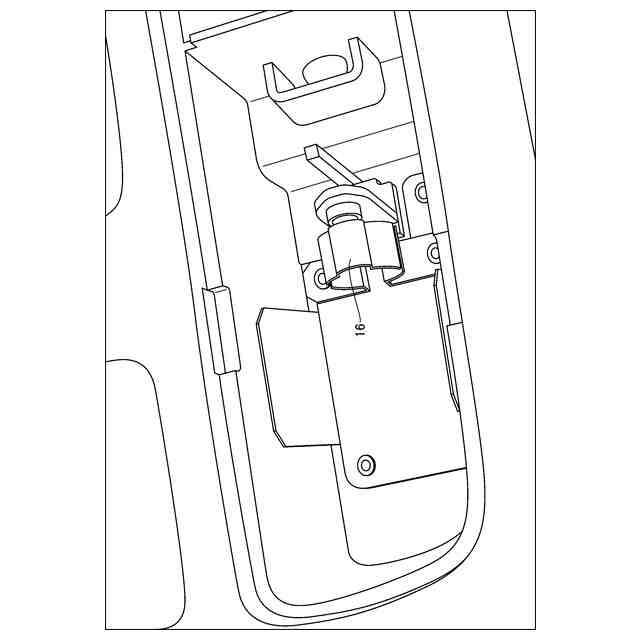

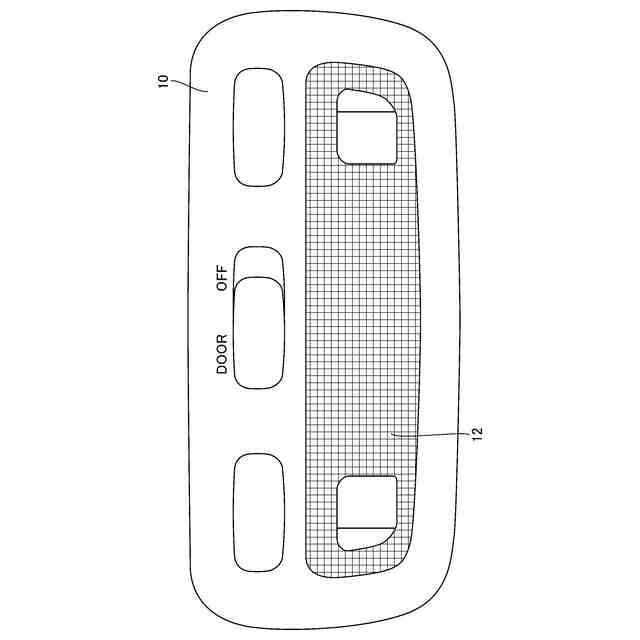

第２に、多数のＬＥＤチップが搭載された基板は、室内ランプのカバー内に両面テープ等で固定するといった仕上げとなっており、時間と共にこの固定が外れて不快な音が発生したり、発光が傾くといった問題もあった。
【０００８】
そこで本発明は、こういった問題点を解決するべくなされたものであって、断線の恐れのあるリード線を使わずに、且つ、ＬＥＤ基板を車両室内ランプのカバー内に確実に固定することができる車両室内ランプ用ＬＥＤ化キットを提供する事をその課題としている。
【課題を解決するための手段】
【０００９】
上記課題を解決するべく、本願発明は、車両室内ランプのソケットに取付けるソケット側ベースとＬＥＤチップが配置されたＬＥＤ基板とか分離可能に構成され、前記ソケット側ベースは、車両室内ランプの電球に使われている口金部品をそのまま利用し若しくは当該口金部品に相当する形状で構成した口金部と、当該口金部の外に配置され当該口金部のプラス側と電気的に接続されると共にネジ穴を有する第１の基板支持体と、当該口金部の外に配置され、当該口金部のマイナス側と電気的に接続されると共にネジ穴を有する第２の基板支持体と、これら第１、第２の基板支持体と前記口金部とを連結して固定する接続部と、を備え、前記ＬＥＤ基板には、２つで１セットとなる貫通孔が前記２つのネジ穴に対応する位置に設けられ、当該２つの貫通孔の周りに前記ＬＥＤチップと電気的に接続され且つ絶縁処理されていない露出部が形成されており、２本のネジを前記２つの貫通孔に通した上で前記ネジ穴に螺号することにより、前記ＬＥＤチップと前記口金部が電気的に導通すると同時に固定されることを特徴する。
【００１０】
若しくは、車両室内ランプのソケットに取付けるソケット側ベースとＬＥＤチップが配置されたＬＥＤ基板とか分離可能に構成され、前記ソケット側ベースは、車両室内ランプの電球に使われている口金部品をそのまま利用し若しくは当該口金部品に相当する形状で構成した口金部と、当該口金部の外に配置され当該口金部のプラス側と電気的に接続されると共にネジ部を有する第１の基板支持体と、当該口金部の外に配置され、当該口金部のマイナス側と電気的に接続されると共にネジ部を有する第２の基板支持体と、これら第１、第２の基板支持体と前記口金部とを連結して固定する接続部と、を備え、前記ＬＥＤ基板には、２つで１セットとなる貫通孔が前記２つのネジ部に対応する位置に設けられ、当該２つの貫通孔の周りに前記ＬＥＤチップと電気的に接続され且つ絶縁処理されていない露出部が形成されており、前記２つのネジ部を前記２つの貫通孔に通した上で前記ネジ部にナットを螺号することにより、前記ＬＥＤチップと前記口金部が電気的に導通すると同時に固定されることを特徴する。
（【００１１】以降は省略されています）
