公開番号2025039655
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2025001678
出願日2025-01-06
発明の名称レンズ、カメラモジュール及び端末
出願人江西欧菲光学有限公司
代理人個人
主分類G02B 7/02 20210101AFI20250313BHJP(光学)
要約【課題】本出願は、レンズ技術分野に関するものであり、より具体的にはレンズアセンブリ、カメラモジュール及び端末が開示されている。
【解決手段】レンズアセンブリは、鏡筒と、複数のレンズと、ロックリングと、スペーサリングと、ワッシャリングと、を備え、鏡筒には、光通過孔が開口され、光通過孔内に受止部が設けられている。複数のレンズは光通過孔内に設けられ、一のレンズ及び/又は隣接する2つのレンズが受止部に当接し、ロックリングは光通過孔に設けられ鏡筒に螺合する。スペーサリングは光通過孔に設けられかつ隣接する2つのレンズの間に設けられる。スペーサリングは光通過孔に弾性圧縮可能に設けられている。隣接する2つのレンズの間、及び/又は、スペーサリングとそれに隣接して設けられたレンズの間、及び/又は、ロックリングとそれに隣接して設けられたレンズの間には、ワッシャリングが設けられる。ワッシャリングを設けることで、安全性と信頼性が向上する。

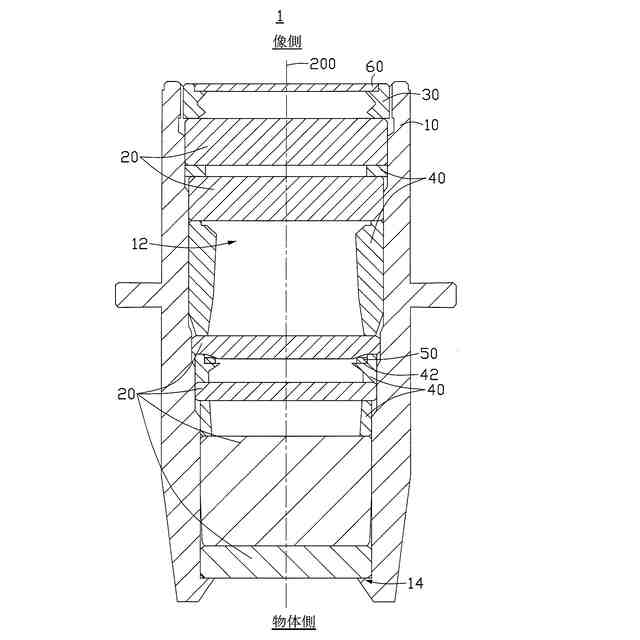

【選択図】図1
特許請求の範囲【請求項１】
レンズアセンブリであって、
光軸に沿った方向に延びる光通過孔が開口され、前記光通過孔内に受止部が設けられた鏡筒と、
前記光通過孔内に設けられた複数のレンズであって、一つの前記レンズが前記受止部の一方側に当接する構成、及び、隣接する２つの前記レンズが前記受止部の対向する両側にそれぞれ当接する構成のうち、少なくとも一つの構成を有する複数のレンズと、
前記光通過孔内に設けられて前記鏡筒に螺合するロックリングと、
前記光通過孔内に設けられ、且つ隣接する２つの前記レンズの間に設けられたスペーサリングと、
前記光通過孔に設けられ、且つ光軸方向に沿って弾性圧縮可能なワッシャリングと、を備え、
隣接する２つの前記レンズの間に前記ワッシャリングが設けられている構成、前記スペーサリングと当該スペーサリングに隣接して設けられた前記レンズの間に前記ワッシャリングが設けられている構成、及び、前記ロックリングと当該ロックリングに隣接して設けられた前記レンズの間に前記ワッシャリングが設けられている構成のうち、少なくとも一つの構成を有することを特徴とするレンズアセンブリ。
続きを表示（約 950 文字）【請求項２】
前記ワッシャリングの光軸に沿う方向の圧縮比の範囲は、前記ワッシャリングの光軸に沿う方向の厚みの２０％～５０％であり、及び／又は、前記ワッシャリングの光軸に沿う方向の厚みの範囲は、０．３ｍｍ～１ｍｍである、ことを特徴とする請求項１に記載のレンズアセンブリ。
【請求項３】
前記ワッシャリングの光軸に直交する方向の外径の範囲は、３ｍｍ～３０ｍｍである、ことを特徴とする請求項１に記載のレンズアセンブリ。
【請求項４】
前記ワッシャリングの光軸に直交する方向の幅の範囲は、０．５ｍｍ～１ｍｍである、ことを特徴とする請求項１に記載のレンズアセンブリ。
【請求項５】

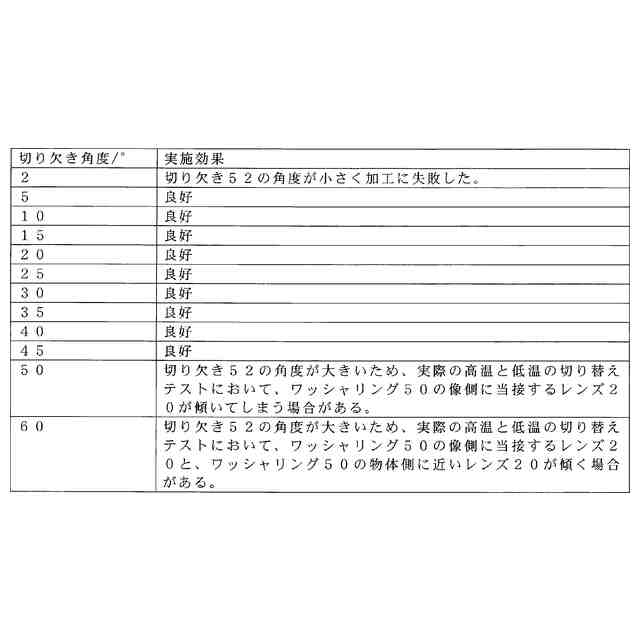

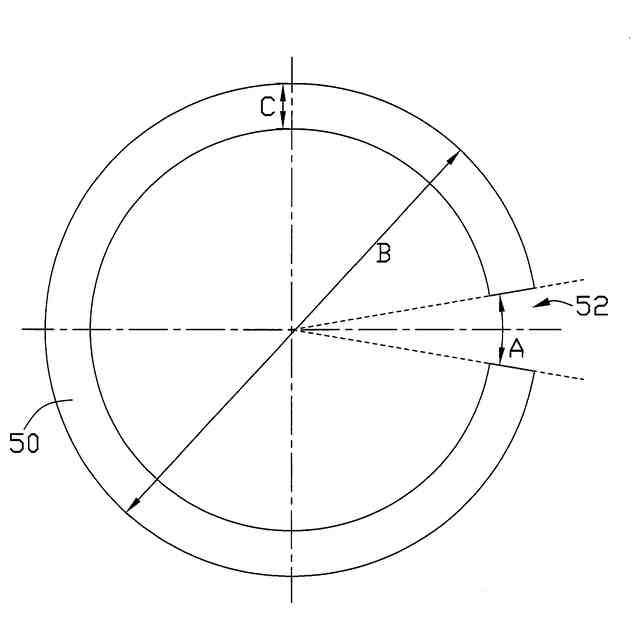

前記ワッシャリングには切り欠きが設けられており、前記切り欠きの角度の範囲は５°～４５°である、ことを特徴とする請求項1に記載のレンズアセンブリ。
【請求項６】
前記ワッシャリングの光軸に沿う方向かつ幾何中心を通る断面の形状は、円形、楕円形、四角形、六角形、八角形のいずれかであることを特徴とする請求項１に記載のレンズアセンブリ。
【請求項７】
前記ワッシャリングのショア硬度の範囲は２０～７０である、ことを特徴とする請求項１に記載のレンズアセンブリ。
【請求項８】
前記レンズアセンブリは、前記ロックリングが複数の前記レンズから離れる側、または前記ロックリングが複数の前記レンズに面する側に設けられたフィルタをさらに備え、前記フィルタと、前記フィルタに隣接する前記レンズとの間に、前記ワッシャリングがさらに設けられている、ことを特徴とする請求項１に記載のレンズアセンブリ。
【請求項９】
筐体と、感光チップと、請求項１から８のいずれかに記載のレンズアセンブリとを備え、前記感光チップは、前記筐体内に取り付けられ、前記筐体には、取付孔が開設され、前記レンズアセンブリは、前記取付孔内に取り付けられ、かつ前記レンズアセンブリの光軸は、前記感光チップと同軸に設けられている、ことを特徴とするカメラモジュール。
【請求項１０】
請求項９に記載のカメラモジュールを備える、ことを特徴とする端末。

発明の詳細な説明【技術分野】
【０００１】
本出願は、レンズ技術分野に関するものであり、より具体的にはレンズ、カメラモジュール及び端末に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
レンズを組み立てる際には、鏡筒のねじ山、ロックリングのうちの少なくとも１つの加工精度、公差、ガラスプラスチックハードコンタクトなどの要因の影響を受けて、ロックリングが大きく傾いてしまい、ロックリングと隣接するレンズとが片当たりしたり、レンズを押さて傾いたりしやすい。また、レンズの面型が変形し、レンズの信頼性が低下し、レンズの撮影性能に悪影響を及ぼす可能性がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
上記課題を解決するために、本発明は、レンズの信頼性を向上することができる、レンズ、カメラモジュール、および端末を提供する。
【課題を解決するための手段】
【０００４】
本出願の実施例は、レンズを提供し、
光軸に沿った方向に延びる光通過孔が開口され、前記光通過孔内に受止部が設けられた鏡筒と、
前記光通過孔内に設けられた複数のレンズであって、一方の前記レンズが前記受止部の一方側に当接し、及び／又は、隣接する２つの前記レンズが前記受止部の対向する両側にそれぞれ当接する複数のレンズと、
前記光通過孔内に設けられて前記鏡筒に螺合するロックリングと、
前記光通過孔内に設けられ、且つ隣接する２つの前記レンズの間に設けられたスペーサリングと、
光通過孔に設けられ、且つ光軸方向に弾性圧縮可能なワッシャリングと、を備え、
隣接する２つの前記レンズの間に前記ワッシャリングが設けられ、及び／又は、前記スペーサリングと当該スペーサリングに隣接して設けられた前記レンズの間に前記ワッシャリングが設けられ、及び／又は、前記ロックリングと当該ロックリングに隣接して設けられた前記レンズの間に前記ワッシャリングが設けられる、ことを特徴とするレンズアセンブリ。
【０００５】
上記レンズアセンブリにおいて、複数のレンズ、スペーサリング、ワッシャリングを鏡筒の光通過孔に組み付けた後、ロックリングにより固定ロックしている。隣接する２つのレンズの間にスペーサリングを配置すること、および／または、スペーサリングとスペーサリングに隣接して設けられるレンズの間にワッシャリングを設けること、及び／又は、ロックリングとロックリングに隣接して設けられるレンズとの間にワッシャリングを設け、ワッシャリングはロックリングによるロック力を受けて圧縮変形される。ワッシャリングは、自身の変形によりロック力の大部分を吸収し、ワッシャリングとロックリング及びレンズとの間の摩擦力を増加させることができる。これにより、レンズの固定に有利であり、安全性や信頼性を向上する。また、ワッシャリングは自身の変形により、ロックリングが傾くとレンズに片持つ力が加わり緩みやすくなる問題を解決でき、ワッシャリングが変形する際に予圧が発生し、レンズの高温と低温の切換時に、ワッシャリングがレンズを予圧で押さえつけ、レンズの高温と低温の緩みの問題を解決でき、レンズアセンブリの信頼性を向上させる。ワッシャリングは、温度の変化に伴ってレンズの位置が変化してレンズが偏心してしまうことを防止する予圧力を与えることもできる。
【０００６】

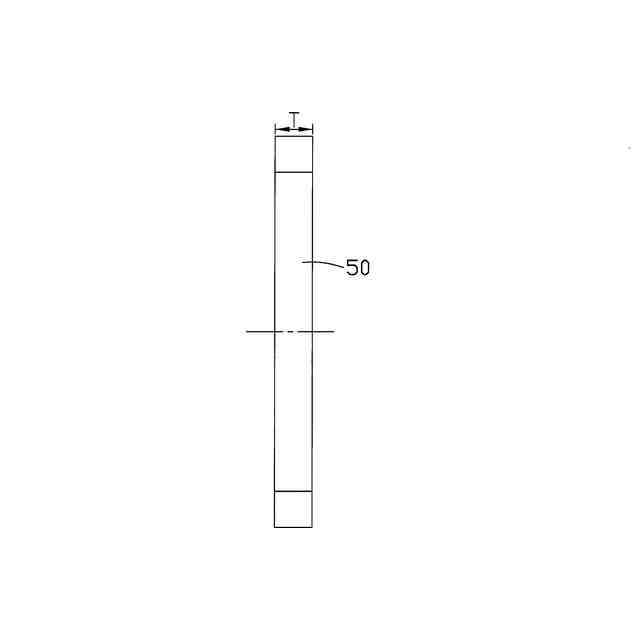

一つの実施例において、前記ワッシャリングの光軸に沿う方向の圧縮比は、前記ワッシャリングの光軸に沿う方向の厚みの範囲は、２０％～５０％であり、及び／又は、前記ワッシャリングの光軸に沿う方向の厚みの範囲は０．３ｍｍ～１ｍｍである。
【０００７】
上記のレンズアセンブリにおいて、ワッシャリングの圧縮比を規定することにより、１．ワッシャリングが自身の変形によりレンズに安定した固定効果を与えることができる、２．ワッシャリングが過度に圧縮されて永久変形することを回避できる。上記のレンズアセンブリにおいて、ワッシャリングの厚み範囲を規定することにより、１．ワッシャリングが厚くなってレンズアセンブリの組み立てに不利になることを回避できる、２．ワッシャリングの加工に有利である。
【０００８】
一つの実施例において、前記ワッシャリングの光軸に直交する方向の外径の範囲は、３ｍｍ～３０ｍｍである。
【０００９】
上記のレンズアセンブリにおいて、ワッシャリングの外径範囲を規定することで、１．ワッシャリングをレンズの周縁に完全に接触させることができ、ワッシャリングはスペーサとしても機能することができる、２．ワッシャリングの加工に有利である。
【００１０】

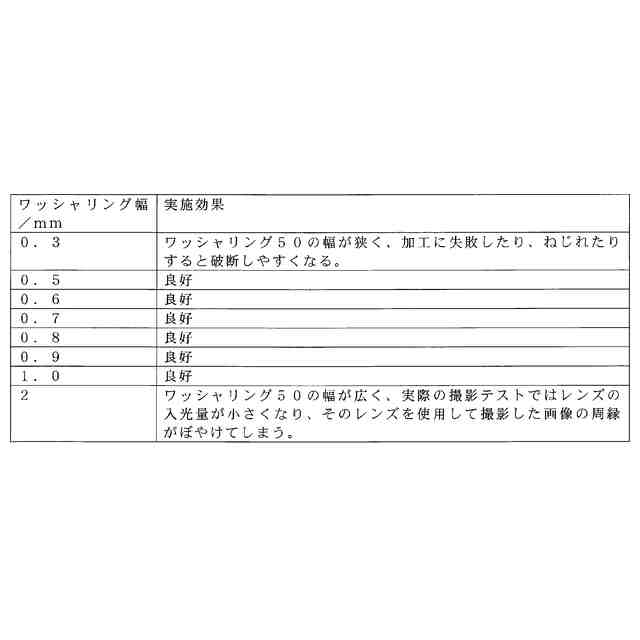

一つの実施例において、前記ワッシャリングの光軸に垂直な方向の幅範囲は、０．５ｍｍ～１ｍｍである。
（【００１１】以降は省略されています）
