公開番号2025037902
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2024202011,2020133084
出願日2024-11-20,2020-08-05
発明の名称遊技機
出願人株式会社藤商事
代理人個人
主分類A63F 7/02 20060101AFI20250311BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出制御動作が更に改善された遊技機を提供する。

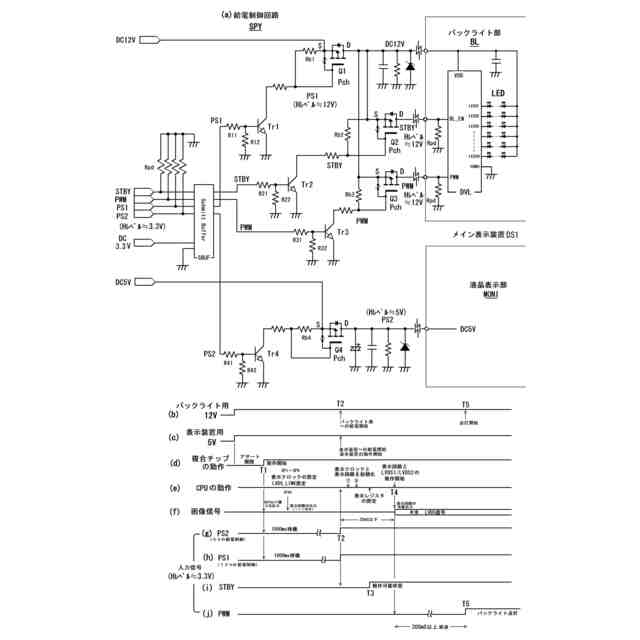

【解決手段】表示装置DS1は、表示画面LCDを構成する一群の表示素子を駆動する表示駆動回路MONIと、表示画面LCDを照明する照明回路BLと、を有して構成され、画像制御手段51は、電源投入後、照明回路BLを動作可能状態に制御した上で、実際の照明動作を開始する。

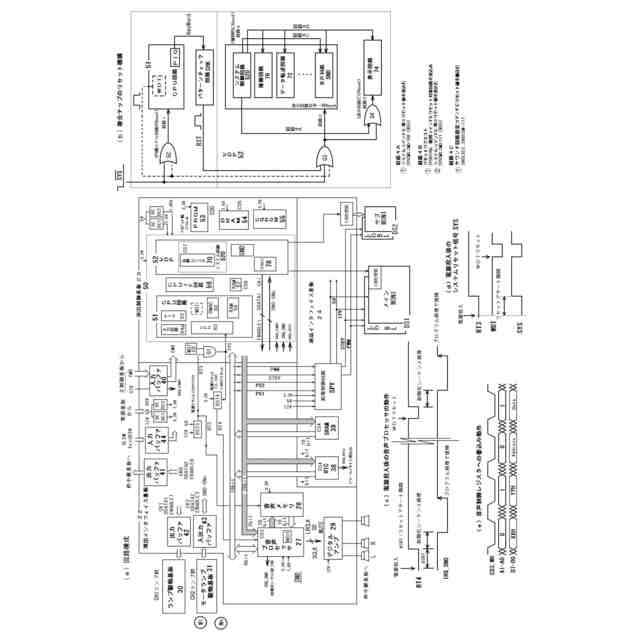

【選択図】図6
特許請求の範囲【請求項１】

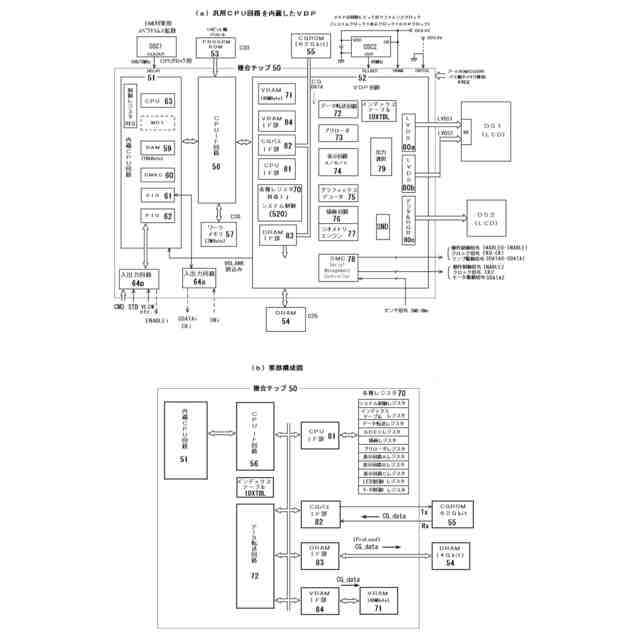

表示装置の表示画面を特定する描画リストを発行する画像制御手段と、前記描画リストに基づく画像データを所定の記憶エリアに生成する描画回路、及び、前記記憶エリアの画像データを読み出して出力する表示回路を設けた画像生成手段と、を有する遊技機であって、
前記表示装置は、前記画像生成手段から受ける画像データに基づいて、前記表示画面を構成する一群の表示素子を駆動する表示駆動回路（ＭＯＮＩ）と、前記表示画面を照明する照明回路（ＢＬ）と、を有して構成され、
前記画像制御手段は、電源投入後、前記照明回路を動作可能状態に制御した上で、実際の照明動作を開始するよう制御していることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技動作に起因する抽選処理を行い、その抽選結果に対応する画像演出を実行する遊技機に関し、特に、迫力ある画像演出を安定して実行できる遊技機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
パチンコ機などの弾球遊技機は、遊技盤に設けた図柄始動口と、複数の表示図柄による一連の図柄変動態様を表示する図柄表示部と、開閉板が開閉される大入賞口などを備えて構成されている。そして、図柄始動口に設けられた検出スイッチが遊技球の通過を検出すると入賞状態となり、遊技球が賞球として払出された後、図柄表示部では表示図柄が所定時間変動される。その後、７・７・７などの所定の態様で図柄が停止すると大当り状態となり、大入賞口が繰返し開放されて、遊技者に有利な遊技状態を発生させている。
【０００３】
このような遊技状態を発生させるか否かは、図柄始動口に遊技球が入賞したことを条件に実行される大当り抽選で決定されており、上記の図柄変動動作は、この抽選結果を踏まえたものとなっている。例えば、抽選結果が当選状態である場合には、リーチアクションなどと称される演出動作を２０秒前後実行し、その後、特別図柄を整列させている。一方、ハズレ状態の場合にも、同様のリーチアクションが実行されることがあり、この場合には、遊技者は、大当り状態になることを強く念じつつ演出動作の推移を注視することになる。そして、図柄変動動作の終了時に、停止ラインに所定図柄が揃えば、大当り状態であることが遊技者に保証されたことになる。
【０００４】
このような図柄変動動作は、通常、液晶ディスプレイにおいて実行される。液晶ディスプレイは、一般に、三原色ＲＧＢのカラー表示を実現する液晶表示部ＭＯＮＩと、液晶表示部の背面側でＬＥＤが発光するバックライト部ＢＬと、で構成されている。一般に、液晶表示部ＭＯＮＩは、横Ｈドット×縦Ｖドットの画素で構成されており、Ｈ×Ｖドットの各画素は、各々、ＲＧＢ三色の基本画素で構成されており、バックライト部ＢＬが点灯すると、各基本画素の色彩が実効化される。
【０００５】
液晶表示部における各画素の駆動は、その装置の動作クロックＣＫ（＝ドットクロックＤＣＫ）に同期して実行されており、水平方向一ライン分に対応するＨドットの画素駆動が、水平同期信号ＨＳに同期して繰り返され、Ｖライン分の駆動が終われば、垂直同期信号ＶＳに同期して、第１ラインの画素駆動に戻るよう構成されている（図４２参照）。そのため、外部機器から液晶表示部に対して、解像度Ｈ×Ｖドットに対応する画像信号と共に、水平同期信号ＨＳと、垂直同期信号ＶＳとドットクロックＤＣＫと共に供給される必要がある。
【０００６】
ここで、液晶表示部の表示更新動作（フレーム更新）を円滑に実行するために、各同期信号ＨＳ，Ｖｓのパルス幅や、各同期信号ＨＳ，Ｖｓと画像信号の送信タイミングとの間には、所定の条件が要求される。例えば、図４２（ｇ）は、６４０×４０８ドットのＶＧＡ（Video Graphics Array）の場合に要求される駆動タイミング条件の一例を図示したものである。
【０００７】
図示の駆動条件では、先ず、水平同期信号ＨＳのパルス幅ＰＷｈは、動作クロックＣＫの９６個分であり、水平同期信号ＰＷｈの前後に要求されるフロントポーチＦＰｈと、バックポートＢＰｈは、各々、動作クロックＣＫの１６個分と、４８個分と規定されている。
【０００８】
一方、垂直同期信号ＶＳのパルス幅ＰＷｖは、２ライン分であり、垂直同期信号ＶＳの前後に要求されるフロントポーチＦＰｖと、バックポートＢＰｖは、各々、１９ライン分と、３３ライン分と規定されている。
【０００９】
したがって、この液晶表示部では、１ラインの駆動動作の動作周期は、動作クロックＣＫでカウントして、１６＋９６＋４８＋６４０個分（＝８００）であり、これを垂直方向に１０＋２＋３３＋４８０ライン分（＝５２５）繰り返すことで、表示画面一フレーム分の表示が更新されることになる。
【００１０】
上記の動作周期は、動作クロックＣＫでカウントして、８００×５２５個分であり、例えば、動作クロックの周波数が２５ＭＨｚの場合には、一フレームの更新に要する時間は、８００×５２５／（２５×１０
６
）＝１６．８ｍＳであり、１／６０秒程度の動作周期となる。
（【００１１】以降は省略されています）
