公開番号2025037475
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2023144420
出願日2023-09-06
発明の名称容器用固定具
出願人UST合同会社
代理人個人
主分類B65D 25/22 20060101AFI20250311BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シャンプーボトルなど容器を衛生的で簡易的に固定できるとともに、容器の形状(たとえば、キャップ部や容器本体部の接合部のリング径)を問わないで適用できる容器用固定具を提供すること。
【解決手段】本発明の容器用固定具は、キャップ部と容器本体部を有する容器を保持するための容器用固定具であって、キャップ部と容器本体部との間に挟持される部分である被挟持部Aと、当該被挟持部Aの端部において、被挟持部Aに対して略垂直になるように設けられた突起部Bとを有することを特徴とする。
【選択図】図1

特許請求の範囲【請求項１】

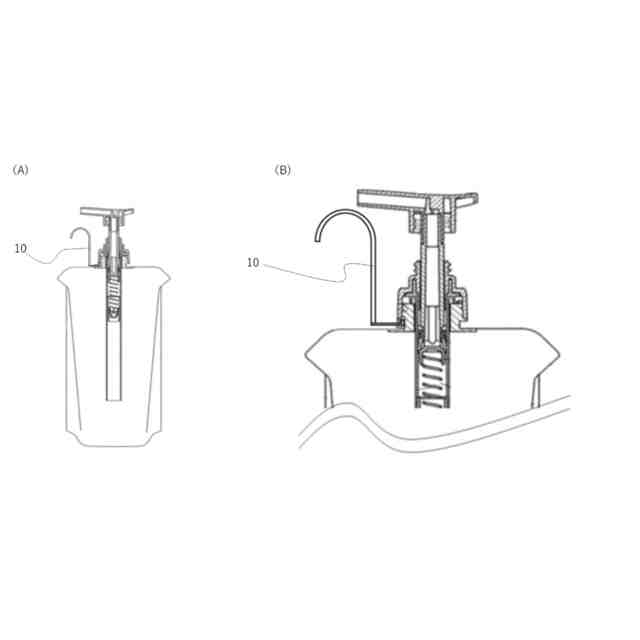

キャップ部と容器本体部を有する容器を保持するための容器用固定具であって、

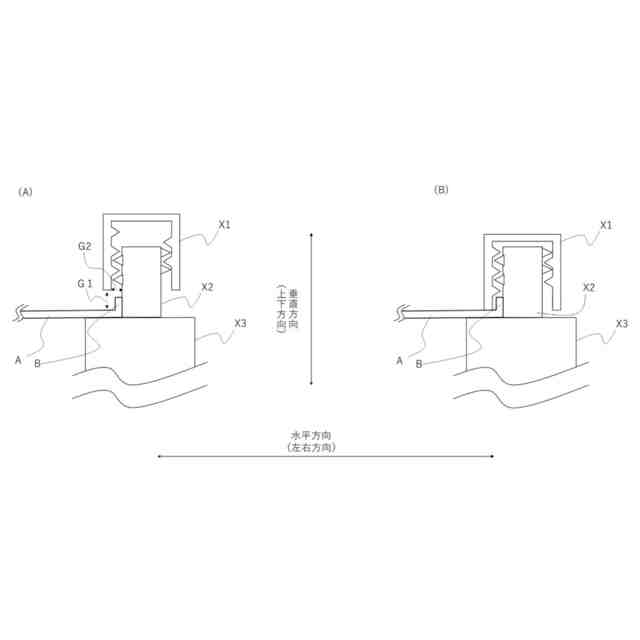

キャップ部と容器本体部との間に挟持される部分である被挟持部Ａと、

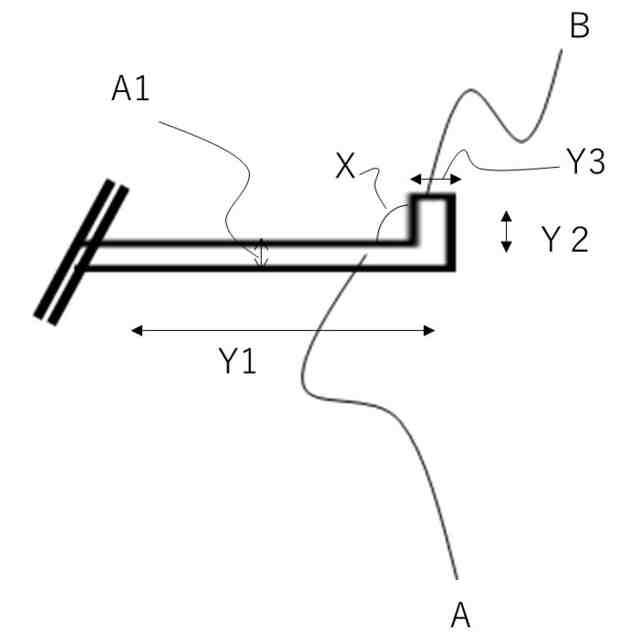

当該被挟持部Ａの端部において、被挟持部Ａに対して略垂直になるように設けられた突起部Ｂとを有することを特徴とする容器用固定具。
続きを表示（約 180 文字）【請求項２】

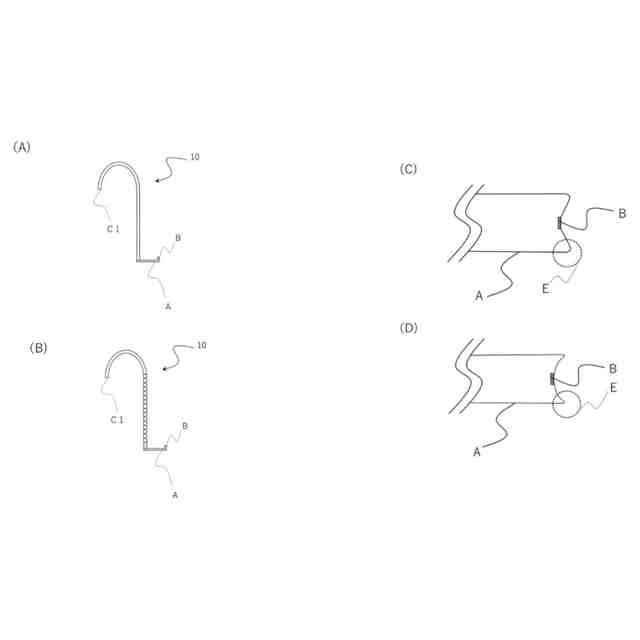

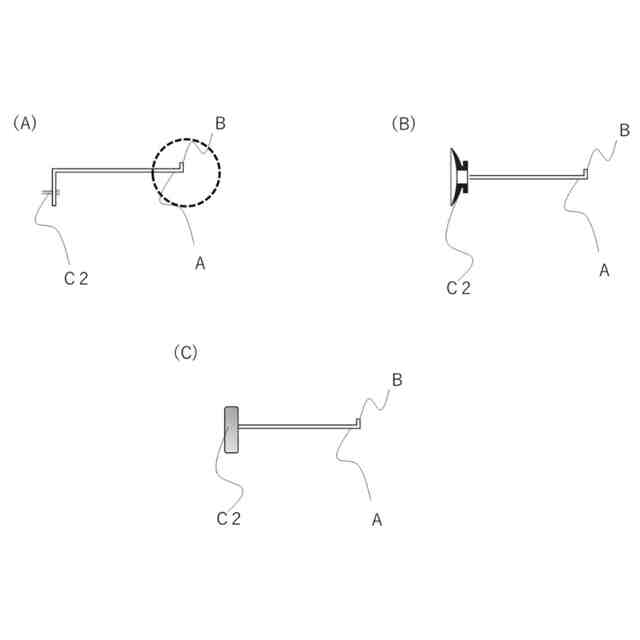

前記挟持部Ａのうち、突起部Ｂが設けられていない端部において、吊り下げ具Ｃ１および／又は壁面固定具Ｃ２が設けられていることを特徴とする請求項１に記載の容器固定具。
【請求項３】
前記挟持部Ａのうち、突起部Ｂが設けられている端部において、略Ｕ字形状または略Ｖ字形状のくびれ部を有することを特徴とする請求項１又は２に記載の容器固定具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、容器用固定具に関し、具体的には、シャンプーボトルなど容器を衛生的で簡易的に固定できるとともに、シャンプーボトルなどの容器の形状（たとえば、キャップ部や容器本体部の接合部のリング径）を問わないで適用できる容器用固定具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
シャンプーやリンス、液体せっけん（ボディソープ）が充填されたポンプ式ボトル（ポンプディスペンサ）は、風呂場や洗面所において、棚などに配置されている場合が多い。
【０００３】
しかし、この場合、棚底などボトルの接地面においては、不衛生になりやすくなり、カビ発生など汚損の原因となることがある。
【０００４】
このような汚損を防止するため、ポンプディスペンサを吊り下げるための吊り下げフックが開発されている。このようなフックは、たとえば特許文献１に開示されている。
【０００５】
特許文献１は、「ポンプディスペンサの吊り下げの際に、片手で、容器内の液体の吐出を容易にする」ポンプディスペンサ吊り下げ用指掛け付きフックが開示されている（要約など）。このフックは、図ＢＢで示されるような、フック部２とリング状の取り付け部１とを有し、容器内の液体吐出時に指を引っ掛ける突起を設けていることを特徴としている（実用新案登録請求の範囲、要約など）。
【先行技術文献】
【特許文献】
【０００６】
実用新案登録第３２４０１２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１にて開示されたフックを含め、従来のフックでは、図６に示されるようなリング部Ｒを有している。このリング部Ｒ内に、ポンプディスペンサの蓋部のチューブを通し、蓋部と本体部とを螺結すると、その間にリング部Ｒの内周面は挟持されて、ポンプディスペンサを固定することができる。そのため、このリング部Ｒは、必要な部材であるものの、以下の点で改善の余地があった。
【０００８】
まず、ポンプディスペンサの蓋部のチューブをリング部内に通す際に、チューブ内部又は外部に付着したシャンプーなどの液体がリングなどフックの部材に付着するおそれがある。そのため、ポンプディスペンサの蓋部のチューブをリング部内に通す際には、使用者は十分に注意する必要があり、容易な取り付けが困難であった。
【０００９】
また、リングの円形状は、ポンプディスペンサの蓋部と本体部との間に強固に挟持されるためには、蓋部の直径と本体部の直径よりも若干大きい直径を必要とするとともに、その直径が大きすぎた場合、挟持することができなくなる。一方で、リングの直径が、蓋部の直径と本体部の直径に比して小さい場合、取り付けができなくなる。
【００１０】
すなわち、ポンプディスペンサの種類に応じて、リングの大きさを調整する必要がある。そのため、使用者にしてみれば、使用する都度、蓋部の直径と本体部の直径を計測し、それに適合するリングの大きさを考慮しなければならないといった問題があった。
（【００１１】以降は省略されています）
