公開番号2025036498
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024227097,2023078563
出願日2024-12-24,2018-12-17
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 5/04 20060101AFI20250306BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣向上を図ることが可能な遊技機を提供すること。
【解決手段】スロットマシン10は、ベット操作を行った後、スタートレバー41の操作に基づく各リール32L,32M,32Rの回転が開始される。そして、ストップスイッチ42～44の操作によって対応するリールが停止し、抽選結果に応じた停止出目が停止し得る。ストップスイッチ42～44の操作順序によって入賞する結果が異なる押し順役当選時に押し順報知が、ATカウンタCを利用したATモード移行抽選に当選して移行するATモード中に行われ得る。更に、事前取得されているATカウンタCに基づいて、有利区間から通常区間へ移行させることを可能とする特定報知が行われる場合がある。
【選択図】図1
特許請求の範囲【請求項１】
複数種の絵柄が周方向に付された複数の周回体と、
各前記周回体について一部の絵柄を視認可能とする表示部と、
操作された場合に各前記周回体の周回が開始される始動操作手段と、
操作された場合に各前記周回体の周回が停止される停止操作手段と、
前記始動操作手段が操作された場合に各前記周回体の周回を開始させ、前記停止操作手段が操作された場合に各前記周回体の周回を停止させる駆動制御手段と、
前記始動操作手段の操作に基づき、遊技者に特典を付与するか否かの抽選を行う抽選手段と、
前記抽選手段における抽選結果が所定結果である場合に、前記所定結果に対応する特典を付与することが可能な特典付与手段と、
を備える遊技機であって、
前記抽選手段による抽選結果として、前記停止操作手段が第１の操作態様にて操作された場合に入賞が可能となる第１結果と、前記停止操作手段が前記第１の操作態様とは異なる第２の操作態様にて操作された場合に入賞が可能となる第２結果と、を有し、
前記停止操作手段の操作態様についての態様報知を実行可能な手段を備え、
遊技状態として、第１状態と、当該第１状態よりも前記態様報知が実行され易い第２状態とを有し、
前記第２状態へ移行可能とさせる特定判定を、前記第１状態における特定ゲームにて実行可能な手段と、
前記特定判定の判定結果が前記第２状態へ移行可能とさせることに対応する結果であることに基づいて、前記第２状態へ移行させる手段と、
前記第１状態における前記特定判定の実行が制限されるゲームのうちの所定ゲームにて前記停止操作手段が前記第１の操作態様にて操作された場合よりも、前記所定ゲームにて前記停止操作手段が前記第２の操作態様にて操作された場合の方が、前記特定ゲームが後のゲームとなるようにすることが可能な手段と、
前記所定ゲームにて前記第１の操作態様にて操作された場合よりも前記第２の操作態様にて操作された場合の方が、前記特典付与手段により付与される特典が多くなることを可能とする手段と、
を備えていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 4,900 文字）【背景技術】
【０００２】
遊技機の一種として、パチンコ機やスロットマシン等が知られている。これらの遊技機では、所定の抽選条件が成立したことに基づいて内部抽選が行われ、当該内部抽選の結果に応じて遊技者に特典が付与される構成が知られている。
【０００３】
スロットマシンについて具体的には、遊技媒体としてのメダルがベットされている状況でスタートレバーが操作されると、内部抽選が実施されるとともに、リールの回転が開始され、当該リールの回転中にストップスイッチが操作された場合には、リールの回転が停止する。そして、リールの停止結果が内部抽選の結果に対応したものである場合には、結果に応じた特典が付与される（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２９５７０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記例示等した遊技機においては遊技の興趣向上を図る必要があり、この点について、未だ改良の余地がある。
【０００６】
本発明は上記例示した事情等に鑑みてなされたものであり、遊技の興趣向上を図ることが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
本発明は、
複数種の絵柄が周方向に付された複数の周回体と、
各前記周回体について一部の絵柄を視認可能とする表示部と、
操作された場合に各前記周回体の周回が開始される始動操作手段と、
操作された場合に各前記周回体の周回が停止される停止操作手段と、
前記始動操作手段が操作された場合に各前記周回体の周回を開始させ、前記停止操作手段が操作された場合に各前記周回体の周回を停止させる駆動制御手段と、
前記始動操作手段の操作に基づき、遊技者に特典を付与するか否かの抽選を行う抽選手段と、
前記抽選手段における抽選結果が所定結果である場合に、前記所定結果に対応する特典を付与することが可能な特典付与手段と、
を備える遊技機であって、
前記抽選手段による抽選結果として、前記停止操作手段が第１の操作態様にて操作された場合に入賞が可能となる第１結果と、前記停止操作手段が前記第１の操作態様とは異なる第２の操作態様にて操作された場合に入賞が可能となる第２結果と、を有し、
前記停止操作手段の操作態様についての態様報知を実行可能な手段を備え、
遊技状態として、第１状態と、当該第１状態よりも前記態様報知が実行され易い第２状態とを有し、
前記第２状態へ移行可能とさせる特定判定を、前記第１状態における特定ゲームにて実行可能な手段と、
前記特定判定の判定結果が前記第２状態へ移行可能とさせることに対応する結果であることに基づいて、前記第２状態へ移行させる手段と、
前記第１状態における前記特定判定の実行が制限されるゲームのうちの所定ゲームにて前記停止操作手段が前記第１の操作態様にて操作された場合よりも、前記所定ゲームにて前記停止操作手段が前記第２の操作態様にて操作された場合の方が、前記特定ゲームが後のゲームとなるようにすることが可能な手段と、
前記所定ゲームにて前記第１の操作態様にて操作された場合よりも前記第２の操作態様にて操作された場合の方が、前記特典付与手段により付与される特典が多くなることを可能とする手段と、
を備えていることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、遊技の興趣向上を図ることが可能となる。
【図面の簡単な説明】
【０００９】

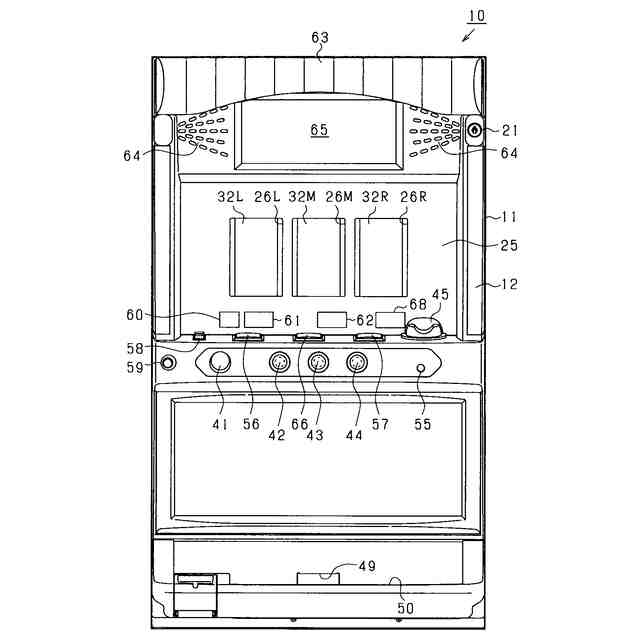

一実施の形態におけるスロットマシンの正面図である。

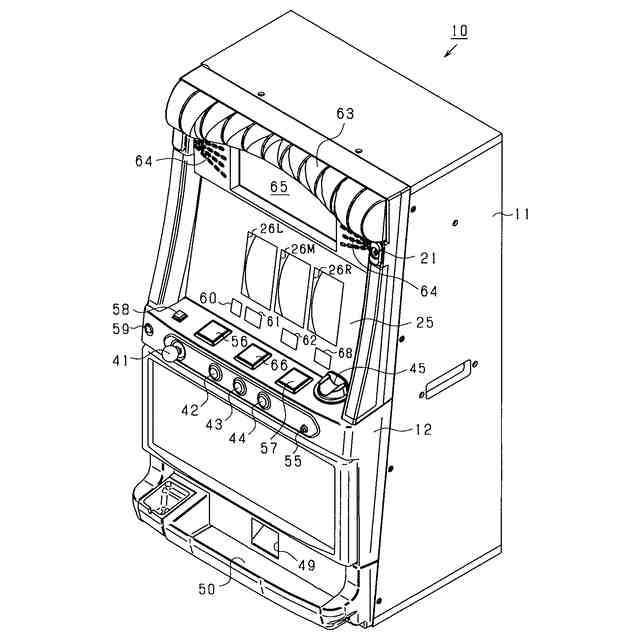

前面扉を閉じた状態を示すスロットマシンの斜視図である。

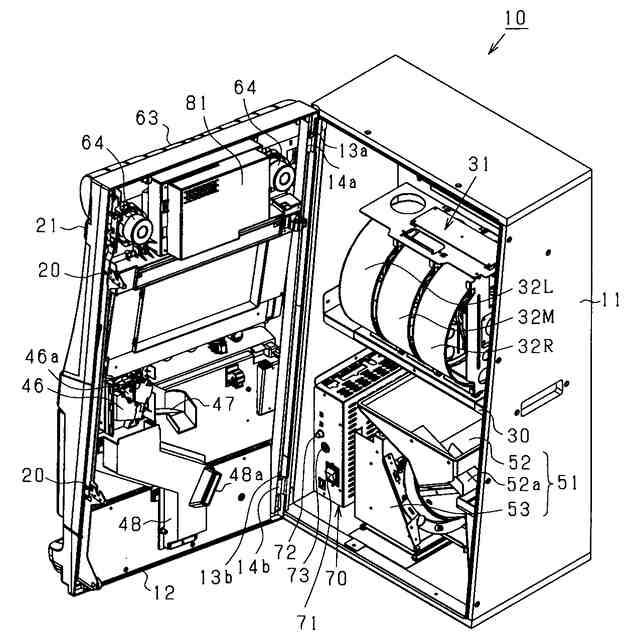

前面扉を開いた状態を示すスロットマシンの斜視図である。

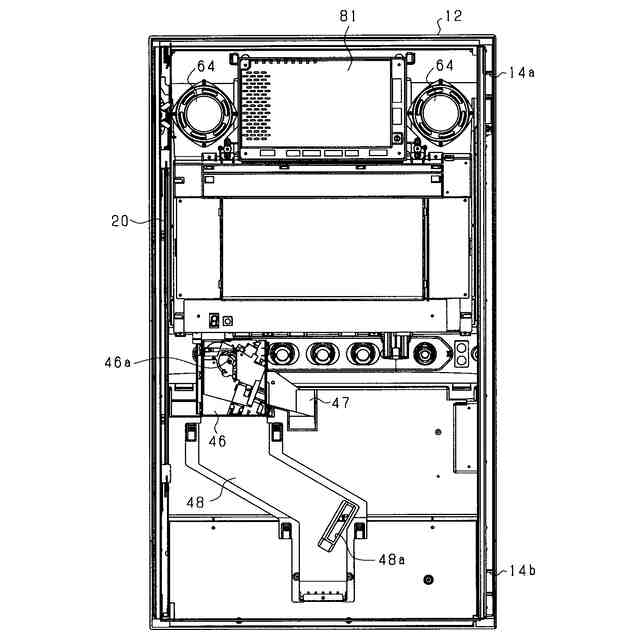

前面扉の背面図である。
筐体の正面図である。

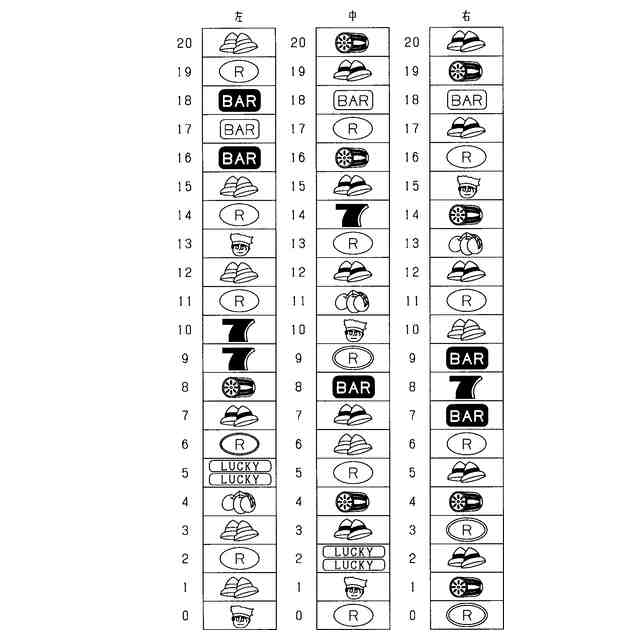

各リールの図柄配列を示す図である。

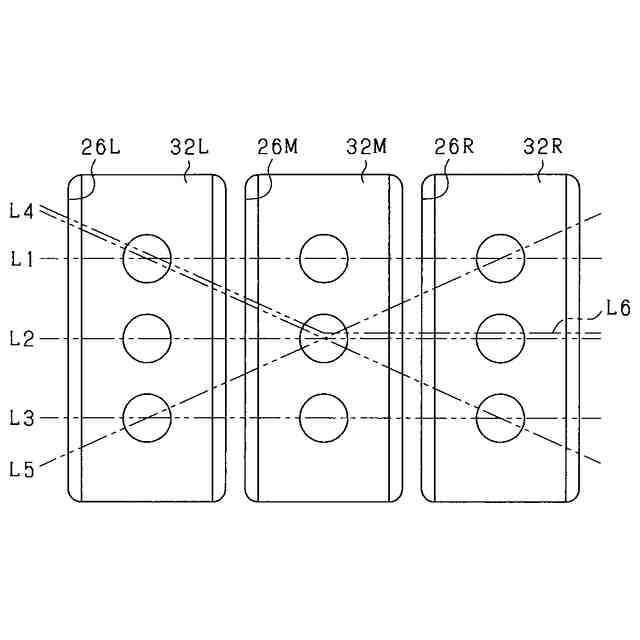

表示窓から視認可能となる図柄と有効ラインとの関係を示す説明図である。

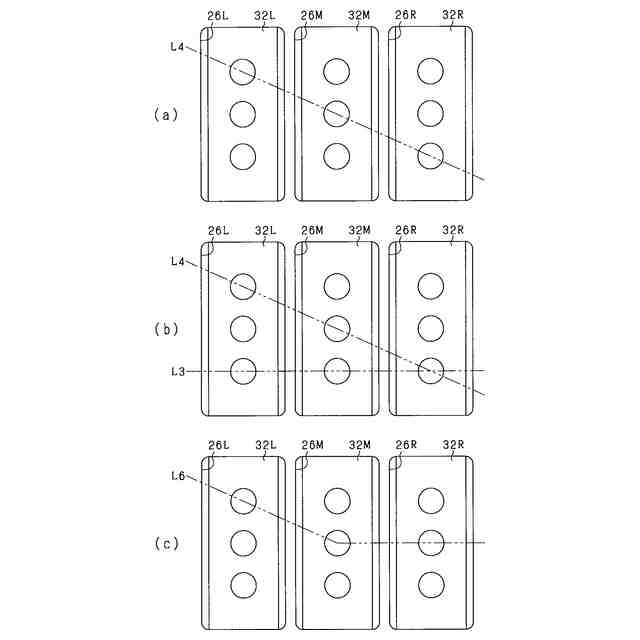

表示窓から視認可能となる図柄と有効ラインとの関係を示す説明図である。

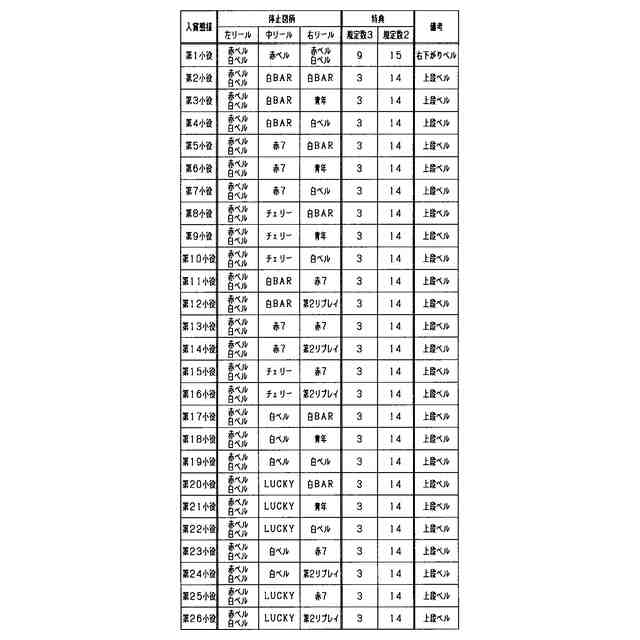

入賞態様と付与される特典との関係を示す説明図である。
入賞態様と付与される特典との関係を示す説明図である。
入賞態様と付与される特典との関係を示す説明図である。
主制御装置の電気的構成を示すブロック図である。
表示制御装置の電気的構成を示すブロック図である。
主制御装置によるタイマ割込み処理を示すフローチャートである。
主制御装置による通常処理を示すフローチャートである。
抽選処理を示すフローチャートである。
通常遊技状態用抽選テーブルの一例を示す図である。
リール制御処理を示すフローチャートである。
ストップスイッチの操作順序と成立する入賞態様との関係を示す説明図である。
リールの停止制御を説明するための説明図である。
ＲＴ状態処理を示すフローチャートである。
第１ＲＴ状態用抽選テーブルの一例を示す図である。
ストップスイッチの操作順序と成立する入賞態様との関係を示す説明図である。
第２ＲＴ状態用抽選テーブルの一例を示す図である。
第３ＲＴ状態用抽選テーブルの一例を示す図である。
ボーナス状態処理を示すフローチャートである。
ストップスイッチの操作順序と成立する入賞態様との関係を示す説明図である。
ＲＢ状態用抽選テーブルの一例を示す図である。
各状態の移行関係を示す説明図である。
表示モードの概要を示す説明図である。
抽選結果対応処理を示すフローチャートである。
有利区間移行抽選処理を示すフローチャートである。
ＡＴ抽選用処理を示すフローチャートである。
ＡＴ上乗せ用処理を示すフローチャートである。
各種移行抽選テーブルの一例を示す図である。
上乗せ抽選テーブル及び上乗せゲーム数抽選テーブルの一例を示す図である。
実際の有利区間の残りゲーム数と表示上の残りゲーム数との関係を説明するための図である。
指示モニタ及び区間表示器の概要を説明するための図である。
補助表示部にて行われる押し順報知演出の概要を示す説明図である。
押し順役用処理を示すフローチャートである。
入賞結果対応処理を示すフローチャートである。
ゲーム数管理処理を示すフローチャートである。
区間表示第１処理を示すフローチャートである。
区間表示第２処理を示すフローチャートである。
ＭＹ更新処理を示すフローチャートである。
有利区間の開始ゲーム及び終了ゲームと区間表示器の表示との関係を説明するための図である。
サブ側の表示制御装置による演出設定処理を示すフローチャートである。
開始時演出設定処理を示すフローチャートである。
押し順報知用処理を示すフローチャートである。
上乗せ演出の設定処理を示すフローチャートである。
各停止操作時演出設定処理を示すフローチャートである。
全停止時演出設定処理を示すフローチャートである。
報知タイミングと上乗せ演出との関係を示す図である。
乱数取得用処理を示すフローチャートである。
抽選情報記憶エリアの概要を示す図である。
乱数シフト用処理を示すフローチャートである。
ＡＴモード移行抽選テーブルにおいて各役に対応付けられているＡＴカウンタの値を説明するための図である。
ＡＴカウンタとゲームの抽選結果を利用した、ＡＴモード移行抽選の概要を説明するための図である。
終了判定処理を示すフローチャートである。
終了時ＡＴ抽選用処理を示すフローチャートである。
ＲＢ状態中の当選役の概要を説明するための図である。
ＲＢ状態中の当選役に対応付けられたＡＴカウンタを説明するための図である。
保留表示用処理を示すフローチャートである。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
保留シフト用処理を示すフローチャートである。
（ａ）は終了予定ゲームの更新処理を示すフローチャートであり、（ｂ）は終了予定表示の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
ＲＢ終了時のＡＴ抽選の概要を説明するための図である。
変形例１における、保留表示用処理を示すフローチャートである。
保留シフト用処理を示すフローチャートである。
保留表示抽選テーブルの一例を示す図である。
変形例２における、保留表示用処理を示すフローチャートである。
保留シフト用処理を示すフローチャートである。
変形例３における、保留表示用処理を示すフローチャートである。
変形例４における、ＲＢ状態中の当選役の概要を説明するための図である。
変形例５における、ＲＢ状態中の当選役の概要を説明するための図である。
変形例６において、（ａ）は入賞態様と付与される特典との関係を示す説明図であり、（ｂ）～（ｄ）は各状態用の抽選テーブルの一部を示す図である。
終了判定処理を示すフローチャートである。
ＲＢ状態中のゲームの進行概要を説明するための図である。
第２の実施形態における、ＡＴ抽選用処理を示すフローチャートである。
各状態用の抽選テーブルの概要を説明するための図である。
第１特定役と第２特定役との概要を説明するための図である。
抽選用情報記憶エリアの概要を示す図である。
乱数取得用処理を示すフローチャートである。
乱数シフト用処理を示すフローチャートである。
区間表示第２処理を示すフローチャートである。
保留表示用処理を示すフローチャートである。
保留シフト用処理を示すフローチャートである。
押し順報知用処理を示すフローチャートである。
特定報知の概要を説明するための図である。
特定報知の概要を説明するための図である。
変形例１における、保留表示用処理を示すフローチャートである。
保留シフト用処理を示すフローチャートである。
押し順報知用処理を示すフローチャートである。
【発明を実施するための形態】
【００１０】
＜第１の実施形態＞
以下、遊技機の一種である回胴式遊技機、具体的にはスロットマシンに適用した場合の一実施の形態を、図面に基づいて詳細に説明する。図１はスロットマシン１０の正面図、図２はスロットマシン１０の前面扉１２を閉じた状態の斜視図、図３はスロットマシン１０の前面扉１２を開いた状態の斜視図、図４は前面扉１２の背面図、図５は筐体１１の正面図である。
（【００１１】以降は省略されています）
