公開番号2025033458
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023139183
出願日2023-08-29
発明の名称額縁及び額縁セット
出願人個人
代理人個人
主分類A47G 1/06 20060101AFI20250306BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】対象物の入れ替え又は配置位置の変更作業を円滑に実施することができ、更に、複数の対象物を配置する場合であっても位置ずれの発生を防止することができる額縁セットに適用する額縁、及び該額縁を備える額縁セットを提供する。

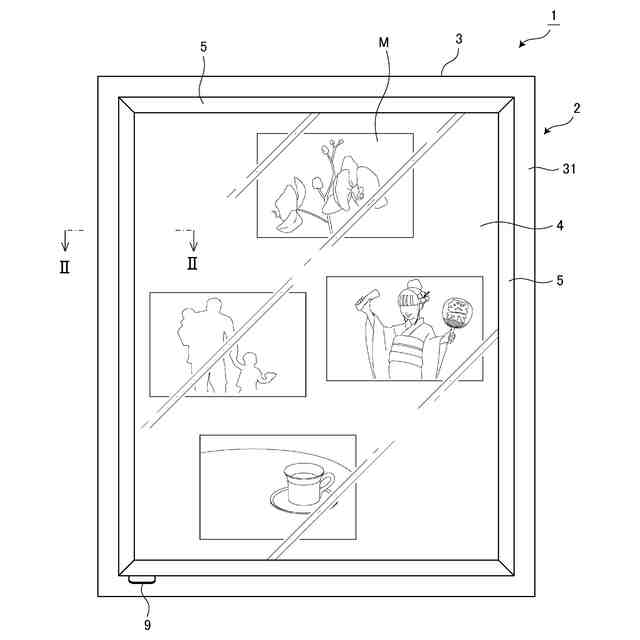

【解決手段】周縁部に立設された縁壁部31の内側の保持領域33に、磁性体をシート状又は板状に成形してなる支持部材が取り付けてあり、対象物Mを保護する透明な保護部材4が縁壁部31に着脱可能に内嵌されている。この保護部材4の縁部には、支持部材6に磁着させる第1磁着体を設けてなるフレーム部材5,5,…が取り付けてある。また、対象物Mの裏面に固着され、支持部材に着脱可能に磁着させる第2磁着体を備えている。
【選択図】図1

特許請求の範囲【請求項１】
周縁部に縁壁部が立設してあり、該縁壁部の内側を、対象物を保持するための保持領域になした額縁本体と、前記縁壁部に内嵌されて、保持領域内の対象物を保護する透明な保護部材とを有し、前記対象物及び保護部材を着脱可能になした額縁セットに適用される額縁であって、
前記保持領域の底部に、磁性体をシート状又は板状に成形してなる支持部材が取り付けてあり、
前記保護部材の縁部には、前記支持部材に磁着させる第１磁着体、並びに該第１磁着体及び前記縁部を覆うフレーム部材が取り付けてある
ことを特徴とする額縁。
続きを表示（約 1,100 文字）【請求項２】
前記フレーム部材は端面視がコ字状をなしており、コ字状を形成する両側壁の内の他方の側壁の内面側に前記第１磁着体が固定してある請求項１記載の額縁。
【請求項３】
前記第１磁着体は帯状に成形してある請求項２記載の額縁。
【請求項４】
前記他方の側壁には１又は複数の凹部が設けてあり、当該凹部内に前記第１磁着体が嵌合固定してある請求項２記載の額縁。
【請求項５】
前記保護部材の縁部から、当該保護部材を縁壁部から引き出すための引出し部材が延設してある請求項１から４のいずれかに記載の額縁。
【請求項６】
周縁部に縁壁部が立設してあり、該縁壁部の内側を、対象物を保持するための保持領域になした額縁本体と、前記縁壁部に内嵌されて、保持領域内の対象物を保護する透明な保護部材とを有する額縁を備え、前記対象物及び保護部材を着脱可能になした額縁セットであって、
請求項１から４のいずれかに記載の額縁と、

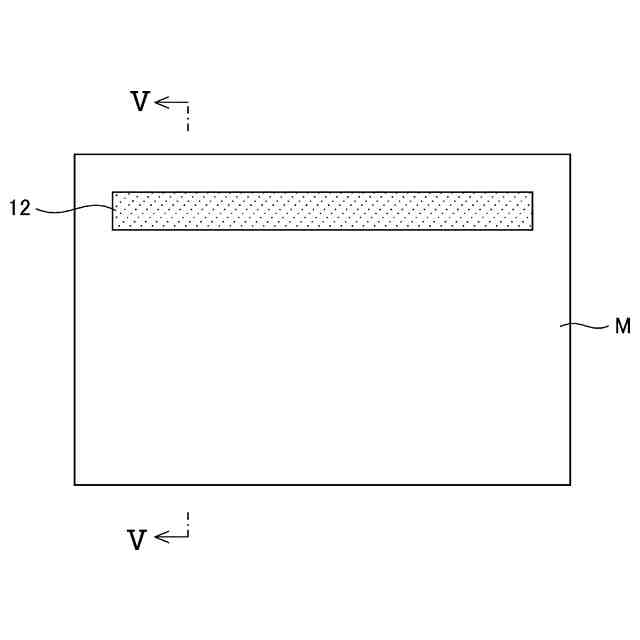

前記対象物の裏面に貼着され、前記支持部材に着脱可能に磁着させる第２磁着体と
を備えることを特徴とする額縁セット。
【請求項７】
前記第２磁着体の厚さ寸法は、少なくともフレーム部材の前記他方の側壁の厚さ寸法より小さくしてある請求項６記載の額縁セット。
【請求項８】

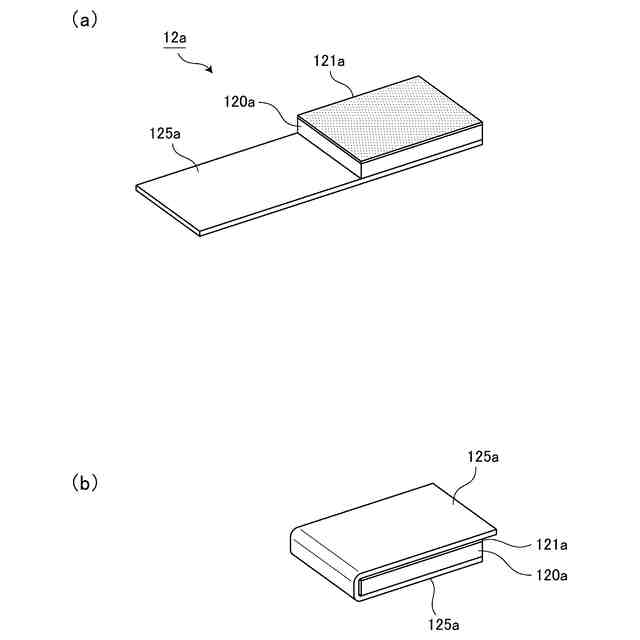

前記第２磁着体は、前記支持部材に着脱可能に磁着させる磁着本体と、帯状のシート部材とを具備し、
前記磁着本体の一面には、前記対象物に貼着させるための貼着層が設けてあり、
該磁着本体の他面には、前記シート部材の一端側の部分が固着してあり、
該シート部材は、それを屈折させて、当該シート部材の他端側の部分を前記貼着層に着脱可能に貼着させるように構成してある
請求項７記載の額縁セット。
【請求項９】
前記第２磁着体は、前記支持部材に着脱可能に磁着させる磁着本体と、帯状のシート部材とを具備し、
前記シート部材の一端側の部分は磁着本体に固着してあり、シート部材の一端側の部分の磁着本体に固着させた面とは反対側の面には、前記対象物に貼着させるための貼着層が設けてあり、
該シート部材は、それを屈折させて、当該シート部材の他端側の部分を前記貼着層に着脱可能に貼着させるように構成してある
請求項７記載の額縁セット。
【請求項１０】
前記シート部材は、当該シート部材の他端側の部分を前記貼着層に貼着させたとき、シート部材の他端部が磁着本体の縁から延出するように構成してある請求項８記載の額縁セット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、写真、賞状又は切り抜き等の対象物を保持するための額縁、及び該額縁を備える額縁セットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
額縁は、適宜の厚さを有する環状の額縁本体を具備してなり、額縁本体の開口部であって、当該額縁本体の前面側には、ガラス製又は樹脂製の透明な保護部材が固着してある。また、額縁本体の開口部であって、当該額縁本体の後面側には、裏板が着脱可能に嵌合してあり、該裏板は、額縁本体の後面に、当該額縁本体の開口部に臨ませて回動可能に取り付けられたトンボと称される複数の押さえ部材によって固定されている。
【０００３】
このような額縁にあっては、各押さえ部材を回動させて、裏板を額縁本体の開口から取り外し、その状態で保護部材上の適宜位置に、写真、賞状又は切り抜き等の対象物を配置した後、裏板を額縁本体の開口に嵌合させることによって裏板と保護部材との間に前記対象物を挟持させ、再び各押さえ部材を回動させて、裏板を固定していた。
【０００４】
しかし、かかる額縁において対象物の入れ替え又は配置位置の変更を行う場合、複数の押さえ部材をそれぞれ回動させて裏板を額縁本体の開口から取り外し、保護部材上に配置された対象物の入れ替え又は配置位置の変更を行った後、裏板を額縁本体の開口に嵌合させ、再び各押さえ部材を回動させて裏板を固定しなければならず、対象物の入れ替え又は配置位置の変更作業が煩雑であった。また、裏板を額縁本体の開口から取り外した状態にあっては、保護部材上の対象物はその裏面が表側になっているため、例えば複数の対象物の中の特定の対象物を入れ替え又は配置位置を変更する場合、どの対象物が特定の対象物であるかを判別し難いという問題もあった。
【０００５】
そのため後記する特許文献１には次のような額縁が開示されている。
図９は特許文献１に開示された額縁の分解正面図であり、図中、１３０は所定の厚さを有する板状の額縁本体である。
【０００６】
正面視が縦長長方形状の額縁本体１３０の正面であって、矩形環状の縁壁部１３３を除く中央側の領域は、縁壁部１３３の厚さより薄くなして、対象物を保持する凹状の保持領域１３４が形成してあり、この保持領域１３４の四隅にはそれぞれ、第１磁石１３１～１３１が埋設してある。また、保持領域１３４の適宜位置には該保持領域１３４の底面を貫通する貫通孔１３９が開設してある。
【０００７】
一方、かかる額縁は、保持領域１３４の内寸と略同じ外寸になしてあり、保持領域１３４に保持された対象物を保護するガラス製の保護部材１４０を備えており、この保護部材１４０は、額縁本体１３０の前記保持領域１３４に内嵌させるようになっている。保護部材１４０の保持領域１３４に対向させる側の面であって、当該保護部材１４０の四隅にはそれぞれ第２磁石１４２～１４２が、前記第１磁石１３１～１３１に対向するように固定してある。
【０００８】
このような額縁にあっては、対象物の表面を表側にして、当該対象物を保持領域１３４の底面の適宜位置に配置した後、保護部材１４０を保持領域１３４に内嵌させる。前述した如く、保持領域１３４の四隅に第１磁石１３１～１３１が埋設してあり、また、保護部材１４０の四隅に第２磁石１４２～１４２が、前記第１磁石１３１～１３１に対向するように固定してあるため、保護部材１４０の第２磁石１４２～１４２が、それらに対向する第１磁石１３１～１３１にそれぞれ磁着し、保護部材１４０が額縁本体１３０にワンタッチで固定されるとともに、保持領域１３４の底面に配置された対象物が、当該底面と保護部材１４０との間に挟持される。
【０００９】
このとき、対象物を額縁本体１３０の保持領域１３４の底面の適宜位置に配置するに当たって、前述した如く対象物の表面を表側にして作業することができるため、例えば複数の対象物の中の特定の対象物を入れ替え又は配置位置を変更する場合、どの対象物が特定の対象物であるかを容易に判別することができる。
【００１０】
一方、対象物の入れ替え又は配置位置の変更を行う場合、額縁本体１３０の底面に設けた貫通孔１３９内へ指を挿入して保護部材１４０に押圧を印加し、額縁本体１３０の保持領域１３４に埋設された第１磁石１３１～１３１から保護部材１４０の第２磁石１４２～１４２を脱離させることによって、額縁本体１３０の保持領域１３４から保護部材１４０をワンタッチで抜出させる。
（【００１１】以降は省略されています）
