公開番号2025031213
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023137284
出願日2023-08-25
発明の名称枕木パッド及び弾性枕木
出願人日清紡ケミカル株式会社
代理人弁理士法人大谷特許事務所
主分類E01B 9/68 20060101AFI20250228BHJP(道路,鉄道または橋りょうの建設)
要約【課題】コンクリート枕木との接着強度を十分かつ安定して得られる枕木パッド及びこれを備えた弾性枕木を提供する。

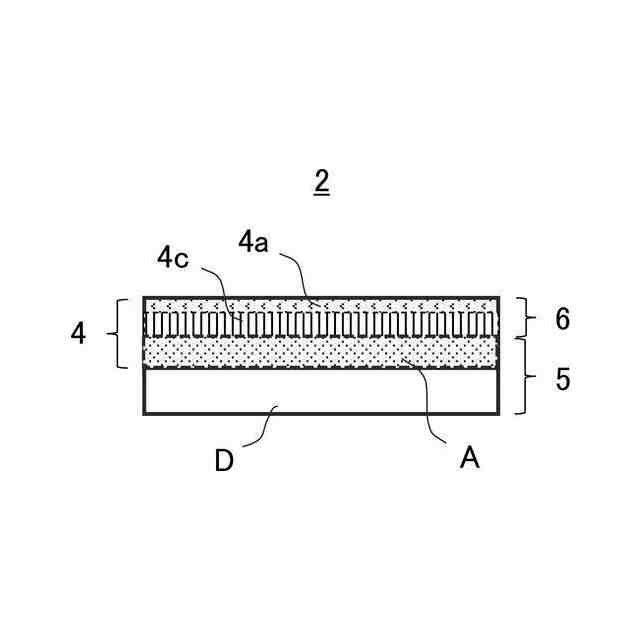

【解決手段】弾性体からなるパッド本体5と、パッド本体5の片面に接合されたアンカー部材4とを有する枕木パッド2であって、アンカー部材4は、メッシュの表地とメッシュの裏地とが両者を連結する連結糸で繋がれて一体化されたシートである、枕木パッド。
【選択図】図2
特許請求の範囲【請求項１】
弾性体からなるパッド本体と、前記パッド本体の片面に接合されたアンカー部材とを有する枕木パッドであって、前記アンカー部材は、メッシュの表地とメッシュの裏地とが両者を連結する連結糸で繋がれて一体化されたシートである、枕木パッド。
続きを表示（約 770 文字）【請求項２】
前記シートの表地及び裏地は、メッシュの開口率が４０～８０％である、請求項１に記載の枕木パッド。
【請求項３】
前記シートの表地及び裏地は、メッシュの開口面積が０．１～６０．０ｍｍ
２
／個である、請求項１に記載の枕木パッド。
【請求項４】
前記アンカー部材の厚さが２．０～１５．０ｍｍである、請求項１に記載の枕木パッド。
【請求項５】

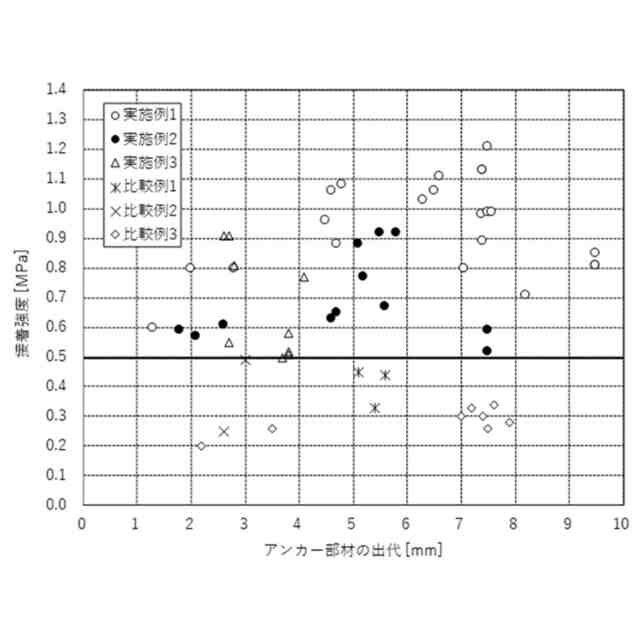

前記パッド本体における前記アンカー部材との接合面からの前記アンカー部材の出代が、０．８～１３．０ｍｍである、請求項１に記載の枕木パッド。
【請求項６】
前記アンカー部材の厚さに対する前記アンカー部材の出代の割合が０．１０～０．９５である、請求項１に記載の枕木パッド。
【請求項７】
前記パッド本体が、ウレタンエラストマーからなる請求項１に記載の枕木パッド。
【請求項８】
前記弾性体が、前記アンカー部材への含浸接着により、該アンカー部材の裏地側の面に接合されている、請求項１に記載の枕木パッド。
【請求項９】
前記アンカー部材の構成材料は、ポリアミド、ポリエステル、ポリエチレン、ポリプロピレン、セルロース、タンパク質、アクリル樹脂、ポリウレタン、フッ素樹脂、フェノール樹脂、ポリエーテルエステル、ポリ乳酸、ポリイミド繊維、ガラス繊維、炭素繊維、セラミック繊維及び金属繊維からなる群より選ばれるいずれかを含む、請求項１に記載の枕木パッド。
【請求項１０】
請求項１～９のいずれか１項に記載の枕木パッドと、前記枕木パッドのアンカー部材の表地側の面に接合されたコンクリート枕木とを有する、弾性枕木。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート枕木の底部に設置される枕木パッド及びこれを備えた弾性枕木に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
鉄道軌道においては、一般に、枕木の上にレールが敷設される。枕木は、近年、コンクリート製のものが多く用いられており、枕木の下へのバラストの侵入防止や鉄道車両走行時の騒音振動の抑制のため、その底部に、弾性材による枕木パッドが設置されている。
【０００３】
枕木パッドは、例えば、枕木の成形型に流し込んだ生コンクリートに埋設されるアンカー部材を備え、該アンカー部材が埋め込まれた状態で、生コンクリートが硬化することにより、コンクリート枕木の底部に接合される。
【０００４】
具体的には、特許文献１に、結合層（アンカー部材）として、合成樹脂繊維が３次元網目構造（スチールウール状）に形成された枕木基礎（枕木パッド）が開示されている。
また、特許文献２に、係着突起を備えた面ファスナーをアンカー部材とすることが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特表２０１１－５１３６１０号公報
特開２０１５－１２１０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に開示されているような３次元網目構造のアンカー部材は、繊維方向が不定であり、生コンクリートを均一に含浸しにくく、また、生コンクリートの含浸の際に、アンカー部材が押し潰されて厚さを一定に保持することが難しい。このため、枕木パッドとコンクリート枕木との接着強度が不十分となるおそれがある。
【０００７】
また、特許文献２に開示されているように、アンカー部材を面ファスナーで形成する場合、枕木パッドとコンクリート枕木との接着強度を高めるためには、係着突起の密度を高くする必要があるが、それに伴い、係着突起同士の間隙が狭くなる。このため、生コンクリートが含浸されにくくなり、エアボイドが生じやすくなる結果、十分な接着強度が得られないこととなる。
【０００８】
本発明は、このような状況に鑑みてなされたものであり、コンクリート枕木との接着強度を十分かつ安定して得られる枕木パッド及びこれを備えた弾性枕木を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、所定のアンカー部材を用いることにより、生コンクリートの含浸及び弾性体の含浸接着を良好に行うことができ、その結果、コンクリート枕木との十分な接着強度を安定して得られることを見出したことに基づく。
【００１０】
本発明は、以下の手段を提供するものである。
［１］弾性体からなるパッド本体と、前記パッド本体の片面に接合されたアンカー部材とを有する枕木パッドであって、前記アンカー部材は、メッシュの表地とメッシュの裏地とが両者を連結する連結糸で繋がれて一体化されたシートである、枕木パッド。
［２］前記シートの表地及び裏地は、メッシュの開口率が４０～８０％である、［１］の枕木パッド。
［３］前記シートの表地及び裏地は、メッシュの開口面積が０．１～６０．０ｍｍ
２
／個である、［１］又は［２］の枕木パッド。
［４］前記アンカー部材の厚さが２．０～１５．０ｍｍである、［１］～［３］のいずれかの枕木パッド。
［５］前記パッド本体における前記アンカー部材との接合面からの前記アンカー部材の出代が、０．８～１３．０ｍｍである、［１］～［４］のいずれかの枕木パッド。
［６］前記アンカー部材の厚さに対する前記アンカー部材の出代の割合が０．１０～０．９５である、［１］～［５］のいずれかの枕木パッド。
［７］前記パッド本体が、ウレタンエラストマーからなる［１］～［６］のいずれかの枕木パッド。
［８］前記弾性体が、前記アンカー部材への含浸接着により、該アンカー部材の裏地側の面に接合されている、［１］～［７］のいずれかの枕木パッド。
［９］前記アンカー部材の構成材料は、ポリアミド、ポリエステル、ポリエチレン、ポリプロピレン、セルロース、タンパク質、アクリル樹脂、ポリウレタン、フッ素樹脂、フェノール樹脂、ポリエーテルエステル、ポリ乳酸、ポリイミド繊維、ガラス繊維、炭素繊維、セラミック繊維及び金属繊維からなる群より選ばれるいずれかを含む、［１］～［８］のいずれかの枕木パッド。
（【００１１】以降は省略されています）
