公開番号2025030552
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023135942
出願日2023-08-23
発明の名称粘性材料の吐出構造を備えた吐出容器及び吐出器具と粘性材料とを備えるセット
出願人株式会社松風
代理人個人
主分類A61C 19/06 20060101AFI20250228BHJP(医学または獣医学;衛生学)
要約【課題】吐出時の粘性材料の変形を低減させて粘性材料を意図した形状で吐出することができるとともに、ノズル先端に付着する粘性材料の量を減少させて意図していない部位への粘性材料の付着を抑制し、粘性材料の垂れを減少して粘性材料の切れを良好にすることができる吐出構造を備える吐出容器又は吐出器具と粘性材料とを備えるセットを提供する。
【解決手段】吐出口33bから粘性材料を吐出する吐出構造を、仮想中心線を中心に形成されて粘性材料が移動可能な流路33aと、流路と吐出口との間に形成されて、吐出口に向かって断面積が漸増するテーパ流路33cと、を有する吐出構造とする。
【選択図】図12
特許請求の範囲【請求項１】
粘性材料、及び、吐出口から粘性材料を吐出する吐出構造を有する吐出容器又は吐出器具を含むセットであって、
粘性材料は、（ａ）重合性単量体及び（ｂ）重合開始剤を含み、
吐出構造は、
仮想中心線を中心に形成されて粘性材料が移動可能な流路と、
流路と吐出口との間に形成されて吐出口に向かって断面積が漸増するテーパ流路と、を有する、
粘性材料、及び、吐出容器又は吐出器具のセット。
続きを表示（約 630 文字）【請求項２】
仮想中心線を含む流路の断面において、吐出口側の端部における流路の周壁の延在方向と、テーパ流路の周壁の延在方向との間の角度が５°～８５°である請求項２に記載のセット。
【請求項３】
テーパ流路は切頭円錐形状を有している請求項１に記載のセット。
【請求項４】
テーパ流路は切頭円錐形状又は円柱形状を有している請求項１に記載のセット。
【請求項５】
テーパ流路と、吐出容器の外周壁部又は吐出器具の外周壁部とが、環状の先端面により接続されている請求項１に記載のセット。
【請求項６】
環状の先端面が、円環形状を有している請求項５に記載のセット。
【請求項７】
粘性材料は、（ａ）重合性単量体１００重量部に対して、０．０１～１０質量部の重合開始剤を含む、請求項１に記載のセット。
【請求項８】
粘性材料は、（ｃ）充填剤をさらに含む、請求項１に記載のセット。
【請求項９】
粘性材料は、
（ａ）重合性単量体と（ｃ）充填剤とを１０：９０～９９．９：０．１の割合で含み、
（ａ）重合性単量体及び（ｃ）充填剤の合計１００重量部に対して、０．０１～１０質量部の重合開始剤を含む、請求項８に記載のセット。
【請求項１０】
粘性材料は、（ｃ）充填剤を含まない、請求項１に記載のセット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吐出口から粘性材料を吐出する吐出構造を備える吐出容器又は吐出器具と粘性材料とを備えるセットに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
歯科分野においては、歯科用充填材料や歯冠作製用材料等のペーストは、吐出量を適切化するために、特許文献１に記載されているよう内部にペーストを収容するコンピュール又は特許文献２に記載されているようなシリンジ等の注入器に充填されて使用される場合がある。
【先行技術文献】
【特許文献】
【０００３】
米国特許第４３９１５９０号公報
米国特許第５４４５５２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の従来のシリンジチップでは、ペースト（粘性材料）が有する特性により、シリンジチップの吐出口から吐出したペーストの一部が、吐出口を囲むシリンジチップの環状の先端面や、この先端面を介してシリンジチップの流路に沿った外周壁等のシリンジチップの先端の外壁部に付着してしまう場合がある。このようなシリンジチップの先端の外壁部に付着した粘性材料は、付着量が多くなるとシリンジチップの先端の外壁部から落下するため、粘性材料の塗布を意図していない部位に粘性材料が付着してしまう。そのため従来のシリンジチップでは、所望の位置に粘性材料を塗布することが難しいという問題が生じている。またシリンジチップの先端の外壁部に付着した粘性材料が所望の位置に落下した場合には、所望量よりも多くの粘性材料が塗布されることなるため、所望の量の粘性材料を塗布することが難しいという問題が生じている。さらにシリンジチップの先端の外壁部に付着した粘性材料が落下しない場合には、付着した粘性材料は廃棄されてしまい、粘性材料の使用効率が低くなる問題が生じている。
【０００５】
本発明の目的は、吐出時の粘性材料の変形を低減させて粘性材料を意図した形状で吐出することができるとともに、ノズル先端に付着する粘性材料の量を減少させて意図していない部位への粘性材料の付着を抑制し、粘性材料の垂れを減少して粘性材料の切れを良好にすることができる吐出構造を備える吐出容器又は吐出器具と粘性材料とを備えるセットを提供することである。
【０００６】
本発明の他の目的は、外壁部への粘性材料の付着量を減らし、好ましくは外壁部への粘性材料の付着を防止することで、所望の位置に所望の量の粘性材料を塗布して粘性材料の使用効率を高めることができる吐出容器又は吐出器具と粘性材料とを備えるセットを提供することである。
【課題を解決するための手段】
【０００７】
本発明は、一実施形態において、粘性材料、及び、吐出口から粘性材料を吐出する吐出構造を有する吐出容器又は吐出器具を含むセットであって、
粘性材料は、（ａ）重合性単量体及び（ｂ）重合開始剤を含み、
吐出構造は、
仮想中心線を中心に形成されて粘性材料が移動可能な流路と、
流路と吐出口との間に形成されて吐出口に向かって断面積が漸増するテーパ流路と、を有する、
粘性材料、及び、吐出容器又は吐出器具のセットを提供する。
【発明の効果】
【０００８】
本発明によれば、吐出時の粘性材料の変形を低減させて粘性材料を意図した形状で吐出することができるとともに、ノズル先端に付着する粘性材料の量を減少させて意図していない部位への粘性材料の付着を抑制し、粘性材料の垂れを減少して粘性材料の切れを良好にすることができる吐出構造を備える吐出容器又は吐出器具と粘性材料とを備えるセットを提供することができる。
【図面の簡単な説明】
【０００９】

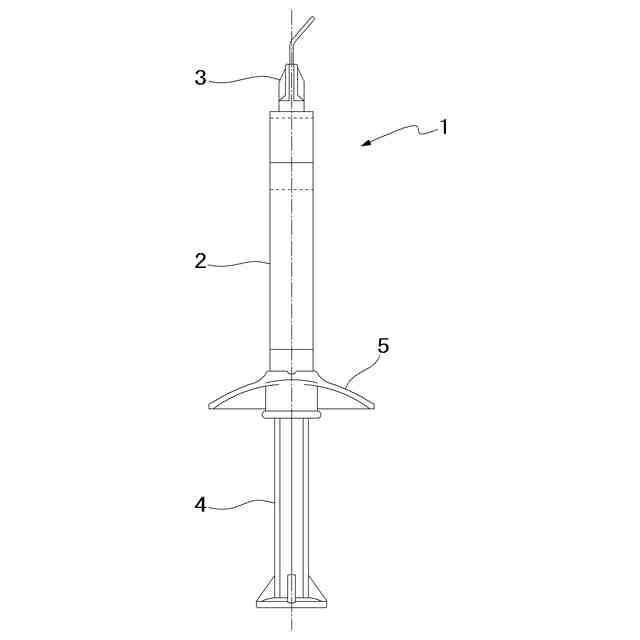

一実施形態にかかるセットの構成を示す概略図

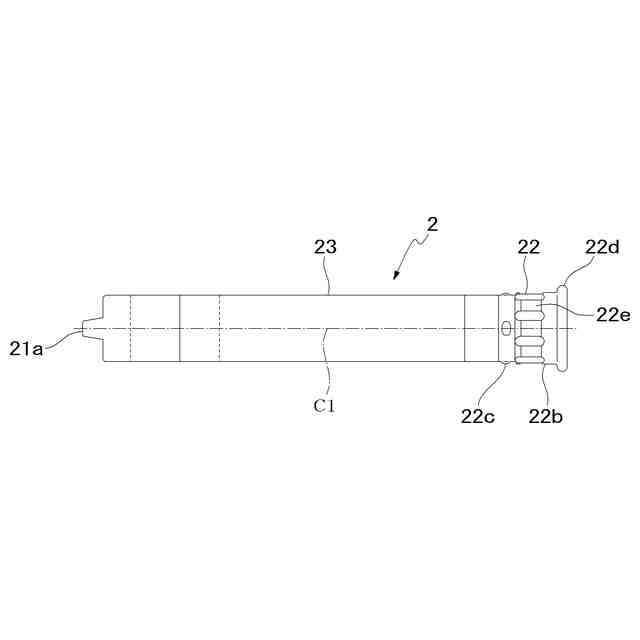

一実施形態のシリンジの正面図

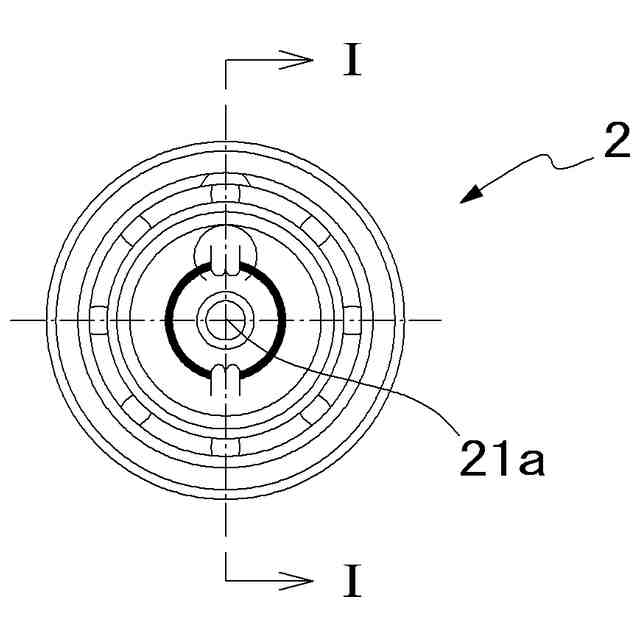

一実施形態のシリンジの平面図

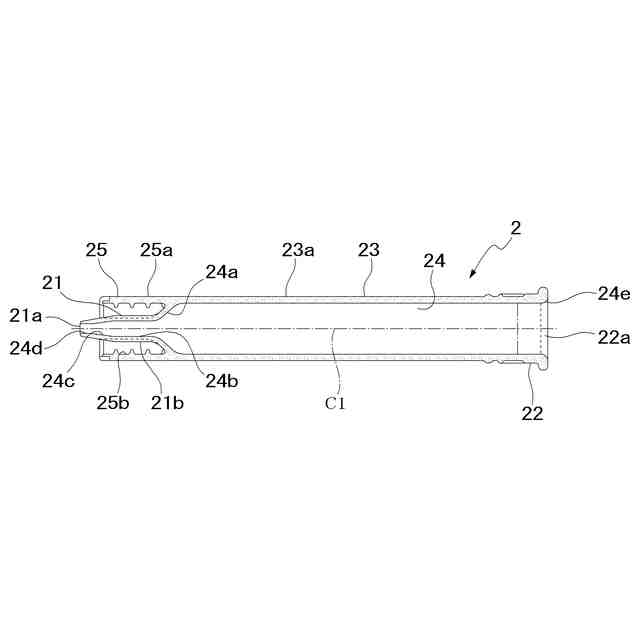

図２のＩ－Ｉ線断面図

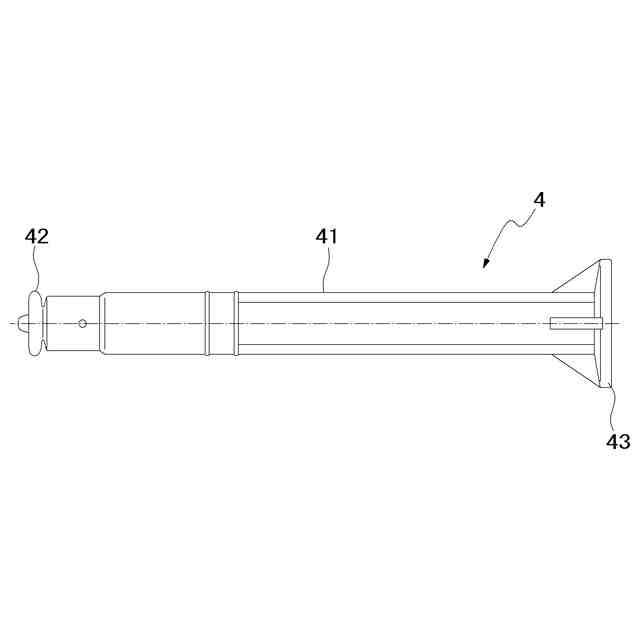

一実施形態の押し棒の正面図

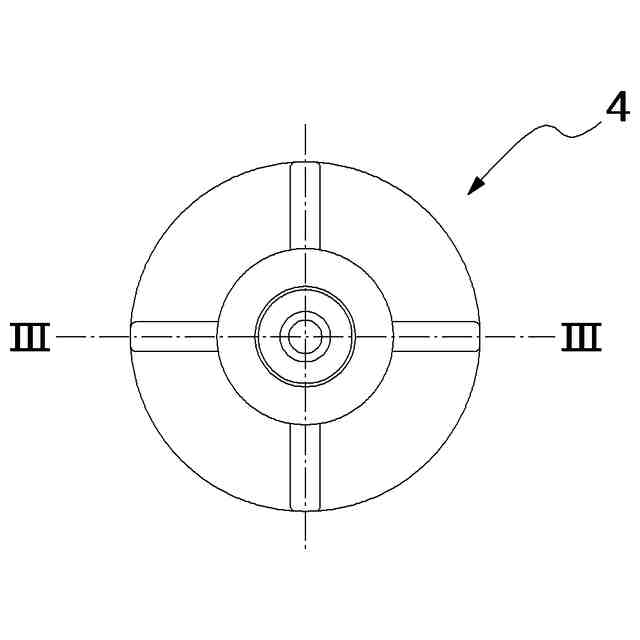

一実施形態の押し棒の平面図
図５のＩＩＩ－ＩＩＩ線断面図
一実施形態のシリンジチップの正面図
一実施形態のシリンジチップの平面図
図８のＩＩ－ＩＩ線断面図
一実施形態のシリンジチップの吐出口部分の拡大断面図
一実施形態のシリンジチップの吐出口部分の模式図
シリンジチップをシリンジの先端に装着した状態におけるシリンジチップ及びシリンジの断面図

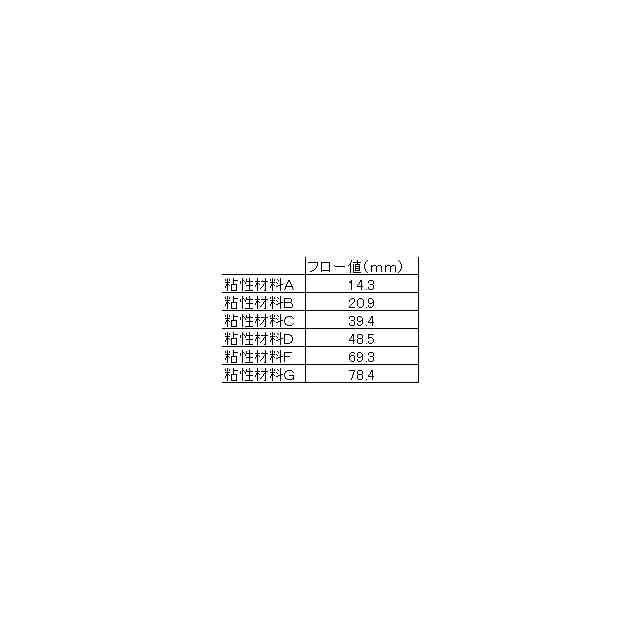

フロー値測定における測定対象を示す模式図
一実施形態の２成分混合容器の正面図
一実施形態の２成分混合容器の底面図
図１６のＩＩＡ－ＩＩＡ線断面図
ピストン部材の平面図
ピストン部材の正面図
ピストン部材が挿入される前の隔壁部材と第２成分収容部材の組み合わせ状態を示す斜視図
ノズルを変位させた状態の２成分混合容器の正面図
ノズルを変位させた状態の２成分混合容器の底面図
図２２のＸＶＩＣ－ＸＶＩＣ線断面図
専用の押し出し機によりピストン部材を押して、隔壁部材の隔壁部をハウジングの第１底壁部に向かって移動させたときの２成分混合容器の底面図
図２４のＸＶＩＩＩＢ－ＸＶＩＩＩＢ線断面図
一実施形態における吐出構造を有するコンピュールがエジェクタホルダに装着された状態を示す概略図
一実施形態におけるコンピュールの斜視図
一実施形態におけるコンピュールの左側面図
図２７のＡ－Ａ面断面図
一実施形態における吐出口部分の拡大断面図
一実施形態にかかるコンピュールのキャップの側面図
キャップを装着した状態の一実施形態にかかるコンピュールの断面図
他の実施形態にかかるコンピュールの斜視図
他の実施形態にかかるコンピュールの左側面図
図３３のＢ－Ｂ面断面図
他の実施形態にかかる吐出口部分の拡大断面図
ピストンの斜視図
一実施形態にかかる吐出構造を有するダブルシリンジ式の注入器の構成を示す概略図
注入器の分解状態を示す概略図
図３９のＸＸＸＩＩＩ－ＸＸＸＩＩＩ線断面図
図３９のＸＸＸＩＶ－ＸＸＸＩＶ線断面図である
ミキシングエレメントの概略断面図
【発明を実施するための形態】
【００１０】

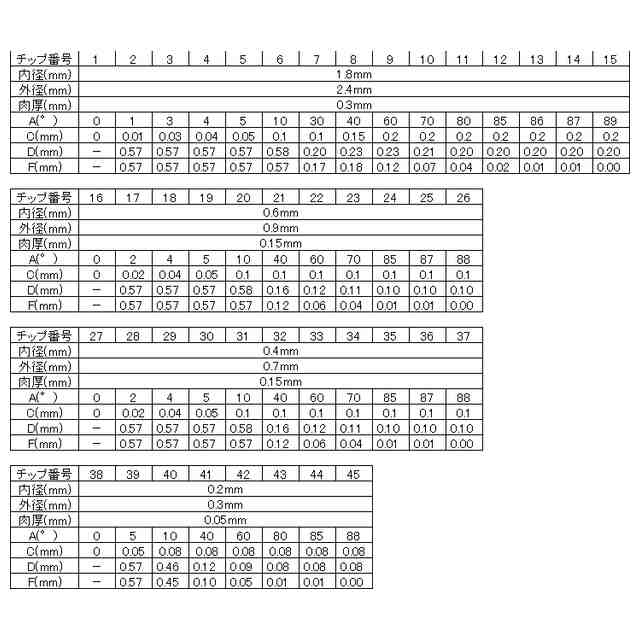

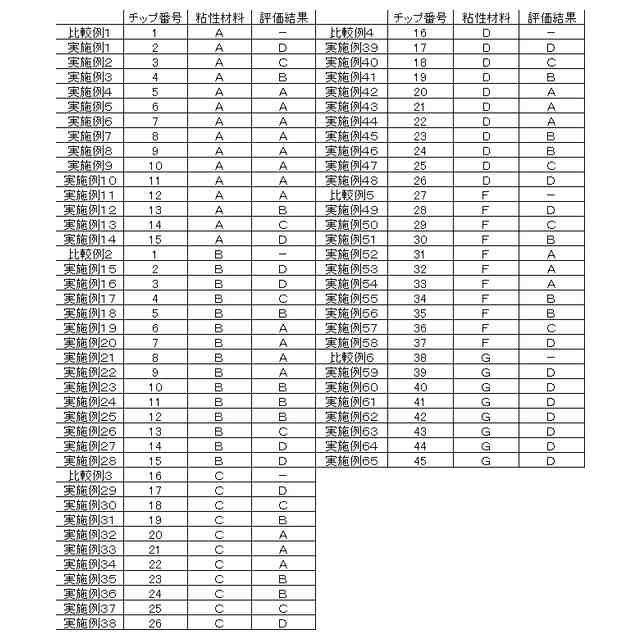

本発明のセットは一実施形態において、仮想中心線を含む断面において、吐出口側の端部における流路の周壁の延在方向と、テーパ流路の周壁の延在方向との間の角度が５°～８５°とすることができる。
（【００１１】以降は省略されています）
