発明の名称コイル部品
出願人株式会社村田製作所
代理人個人,個人
主分類H01F 27/29 20060101AFI20250131BHJP(基本的電気素子)
要約【課題】第2コアが第1コアから剥がれてしまうような凝集破壊が接着剤に生じることを抑制する。
【解決手段】コイル部品は、第1コアとしてドラムコア10Cと、第2コアとして天板10Fと、を備えている。また、コイル部品は、ワイヤと、接着剤50と、を備えている。接着剤50は、ビスフェノールF型樹脂51と、磁性粉52と、硬化剤53と、を含有している。接着剤50とドラムコア10Cとの接着面ASに直交する断面を特定断面とし、接着面ASに直交する方向を厚さ方向とし、特定断面において厚さ方向と直交する方向を延伸方向とする。特定断面において、接着剤50は、厚さ方向においてドラムコア10Cから天板10Fまでの間に磁性粉52を含まない箇所が、延伸方向に連続して3μm以上に亘っている樹脂部60を有している。
【選択図】図4
特許請求の範囲【請求項１】
第１コアと、
第２コアと、
前記第１コアに巻回されたワイヤと、
前記第１コア及び前記第２コアの間に介在し、前記第１コア及び前記第２コアを接着する接着剤と、
を備えており、
前記接着剤は、合成樹脂と、磁性粉と、前記合成樹脂に対する硬化剤と、を含有し、
前記接着剤と前記第１コアとの接着面に直交する断面を特定断面とし、前記接着面に直交する方向を厚さ方向とし、前記特定断面において前記厚さ方向と直交する方向を延伸方向としたとき、
前記特定断面において、前記接着剤は、前記厚さ方向において前記第１コアから前記第２コアまでの間に前記磁性粉を含まない箇所が、前記延伸方向に連続して３μｍ以上に亘っている樹脂部を有している
コイル部品。
続きを表示（約 740 文字）【請求項２】
前記磁性粉は、０.１μｍ以上、１１μｍ以下の粒径を有する粒子を含んでいる
請求項１に記載のコイル部品。
【請求項３】
前記第１コアは、中心軸線を有する柱状の巻芯部と、前記巻芯部における前記中心軸線に沿う方向の両端に接続している２つの鍔部と、を有し、
前記第２コアは、２つの前記鍔部に前記接着剤を介して接続している
請求項１に記載のコイル部品。
【請求項４】
前記第１コア及び前記第２コアは、前記接着剤と直接接触している
請求項１に記載のコイル部品。
【請求項５】
前記特定断面において、前記接着剤のうち前記樹脂部の占める割合が、１０％以上である
請求項１に記載のコイル部品。
【請求項６】
前記特定断面において、前記接着剤のうち前記磁性粉の占める割合が、２０％以上、且つ４０％以下である
請求項１に記載のコイル部品。
【請求項７】
前記合成樹脂は、エポキシ樹脂であり、
前記硬化剤は、ジシアンジアミド、及びアミンアダクトから選ばれる１以上を含む
請求項１に記載のコイル部品。
【請求項８】
前記合成樹脂は、ビスフェノールＦ型エポキシ樹脂である
請求項７に記載のコイル部品。
【請求項９】
前記磁性粉のメディアン粒径（Ｄ５０）が、０．５μｍ以上、０．９６μｍ以下である
請求項１に記載のコイル部品。
【請求項１０】
前記特定断面において、前記接着剤の前記厚さ方向における平均寸法が、１μｍ以上、且つ１１μｍ以下である
請求項１に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル部品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１に記載のコイル部品は、コアを備えている。コアは、巻芯部及び２つの鍔部を有する。巻芯部は、四角柱状である。２つの鍔部は、巻芯部の両側に接続している。各鍔部は、巻芯部の中心軸線と直交する方向において、巻芯部から外側に張り出している。コアの材質は、磁性体である。また、コイル部品は、天板を備えている。天板は、略長方形の板状である。天板は、２つの鍔部を架け渡すようにしてコアに接続している。コイル部品は、接着剤を有している。接着剤は、天板及びコアの間に介在している。そして、接着剤は、天板及びコアを互いに接着している。また、接着剤は、磁性粉を含んでいる。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１３／２２９２５４号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のコイル部品に適用される接着剤は、磁性粉を含んでいることにより、磁性粉を含んでいない場合と比較して、接着剤の透磁率が高くなっている。一方で、接着剤に含まれる磁性粉は、接着剤の接着強度の向上には寄与しない。そのため、磁性粉を多く含む接着剤は、磁性粉の界面を起点として内部から破壊が生じること、すなわち凝集破壊が発生するおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明は、第１コアと、第２コアと、前記第１コアに巻回されたワイヤと、前記第１コア及び前記第２コアの間に介在し、前記第１コア及び前記第２コアを接着する接着剤と、を備えており、前記接着剤は、合成樹脂と、磁性粉と、前記合成樹脂に対する硬化剤と、を含有し、前記接着剤と前記第１コアとの接着面に直交する断面を特定断面とし、前記接着面に直交する方向を厚さ方向とし、前記特定断面において前記厚さ方向と直交する方向を延伸方向としたとき、前記特定断面において、前記接着剤は、前記厚さ方向において前記第１コアから前記第２コアまでの間に前記磁性粉を含まない箇所が、前記延伸方向に連続して３μｍ以上に亘っている樹脂部を有しているコイル部品である。
【発明の効果】
【０００６】
上記構成によれば、第２コアが第１コアから剥がれてしまうような凝集破壊が接着剤に生じることを抑制できる。
【図面の簡単な説明】
【０００７】
図１は、コイル部品の斜視図である。
図２は、コイル部品の分解斜視図である。

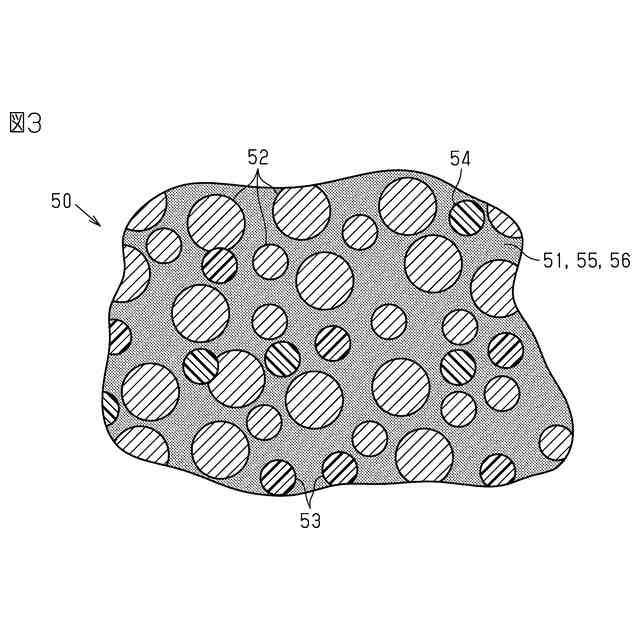

図３は、硬化前の接着剤の概略構成図である。

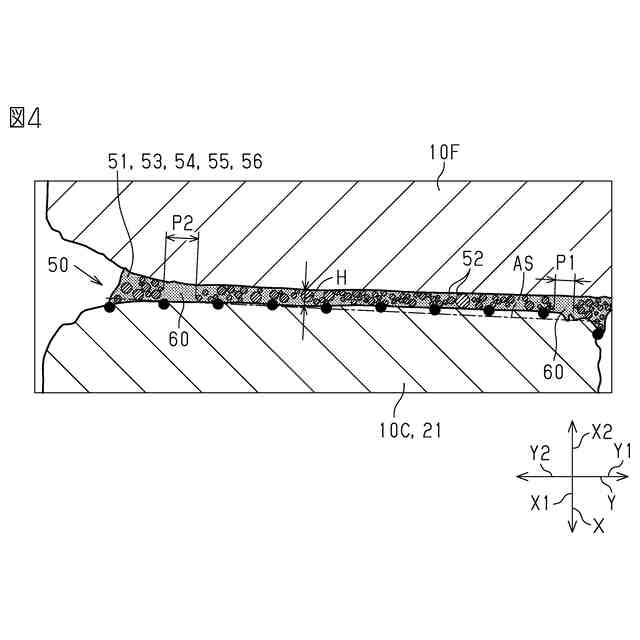

図４は、コイル部品の特定断面における断面図である。
【発明を実施するための形態】
【０００８】
以下、コイル部品の一実施形態を、図面を参照して説明する。なお、図面は、理解を容易にするために構成要素を拡大して示している場合がある。構成要素の寸法比率は実際のものと、又は別の図面中のものと異なる場合がある。
【０００９】
＜コイル部品の全体構成について＞
図１に示すように、コイル部品１０は、第１コアとしてのドラムコア１０Ｃと、第２コアとしての天板１０Ｆと、を備えている。
【００１０】
ドラムコア１０Ｃは、巻芯部１１を有している。巻芯部１１は、中心軸線１１Ｃを有する四角柱状である。巻芯部１１の中心軸線１１Ｃに直交する断面は長方形状である。なお、ここでいう「長方形状」は、４つの辺を有していて全体として長方形状であればよく、長方形の角が面取りされた形状も含む。巻芯部１１の材料は、例えば、アルミナ、Ｎｉ－Ｚｎ系フェライト、合成樹脂、及びこれらの混合物等である。本実施形態においては、巻芯部１１の材料は、磁性材料の１種であるＮｉ－Ｚｎ系フェライトである。
