公開番号2024169319
公報種別公開特許公報(A)
公開日2024-12-05
出願番号2024068945
出願日2024-04-22
発明の名称時計の文字盤を製造する方法
出願人オメガ・エスアー
代理人個人,個人,個人
主分類G04B 19/06 20060101AFI20241128BHJP(時計)
要約【課題】可視表面を含む時計の文字盤を製造する方法を提供する。
【解決手段】表面は風景の三次元表現、特に、風景の地形図を含み、この方法は、風景の三次元表現に関連する三次元構造を備えた上面を含む文字盤のブランクを製造するステップ20であって、上面に三次元構造を構築するための地形データを生成するサブステップ22を含むステップ20と、ブランクの上面の三次元構造の表面を処理するステップ29であって、その処理の間に、表面の少なくとも1つの視覚的特徴が、三次元表現を得られるように修正されるステップ29と、文字盤を得るために、ブランクを仕上げるステップ35とを含む、方法。

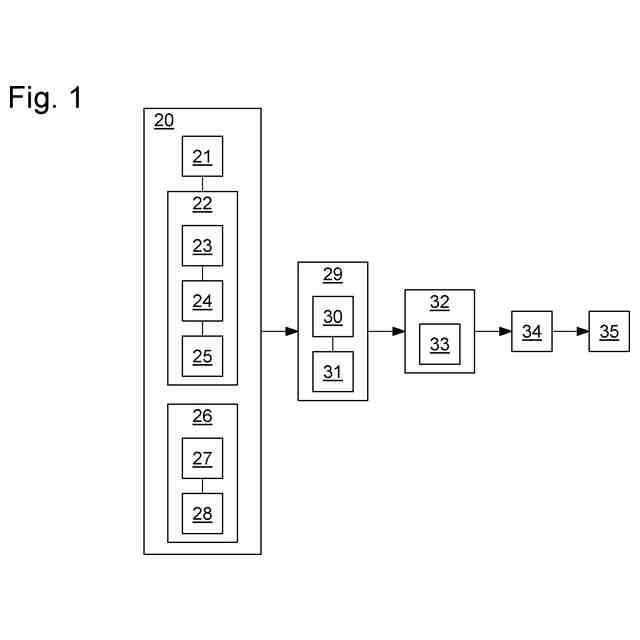

【選択図】図1
特許請求の範囲【請求項１】
小表面を有する可視表面（１１）を含む時計（１）の文字盤（２）を製造する方法であって、前記表面（１１）は風景の三次元表現（３）、特に、前記風景の地形図を含み、前記方法は、
前記風景の前記三次元表現（３）に関連する三次元構造（５）を備えた上面（１３）を含む前記文字盤（２）のブランク（１２）を製造するステップ（２０）であって、前記上面（１３）に前記三次元構造（５）を構築するための地形データを生成するサブステップ（２２）を含むステップ（２０）と、
前記ブランク（１２）の前記上面（１３）の前記三次元構造（５）の表面（１４）を処理するステップ（２９）であって、その処理の間に、前記表面（１４）の少なくとも１つの視覚的特徴が、前記三次元表現（３）を得られるように修正されるステップ（２９）と、
前記文字盤（２）を得るために、前記ブランク（１２）を仕上げるステップ（３５）と
を含む、方法。
続きを表示（約 1,100 文字）【請求項２】
前記生成するサブステップ（２２）は、前記風景に関連する生の地形データを処理することによって前記構造地形データを取得するフェーズ（２４）を含み、この処理動作は、このようなデータを生成するためのシステムのコントローラによって実行される地形構造データ生成アルゴリズムによって実行される、請求項１に記載の方法。
【請求項３】
前記生成するサブステップ（２２）は、前記構造地形データを取得するフェーズ（２４）であって、前記ブランク（１２）の前記上面（１３）の表面の寸法、前記表面の基本的な形状、前記ブランク（１２）を構成する前記基板の材料の性質、及び前記風景の前記三次元表現（３）を構成する前記上面（１３）の前記三次元構造（５）の観察者によって知覚される視覚的特徴の関数として、前記地形構造データを決定するための計算を実行するフェーズ（２４）を含む、請求項１に記載の方法。
【請求項４】
前記取得するフェーズ（２４）は、生の地形データの値を修正するための動作を実行することにより、前記構造（５）の異なるゾーン（６ａ、６ｂ、６ｃ）、すなわち平坦ゾーン（６ａ）、隆起ゾーン（６ｂ）及び／又は凹部ゾーン（６ｃ）の寸法の変動を生じさせる、請求項１に記載の方法。
【請求項５】
前記製造するステップ（２０）は、前記ブランク（１２）の前記上面（１３）に前記三次元構造（５）を製造するサブステップ（２６）を含み、前記サブステップ（２６）は、取得した地形構造データに基づいて前記ブランク（１２）の前記上面（１３）をパターニングするフェーズ（２８）を含む、請求項１に記載の方法。
【請求項６】
前記処理するステップ（２９）は、前記三次元構造（５）の全部又は一部の表面状態（１４）を修正するサブステップ（３０）を含む、請求項１に記載の方法。
【請求項７】

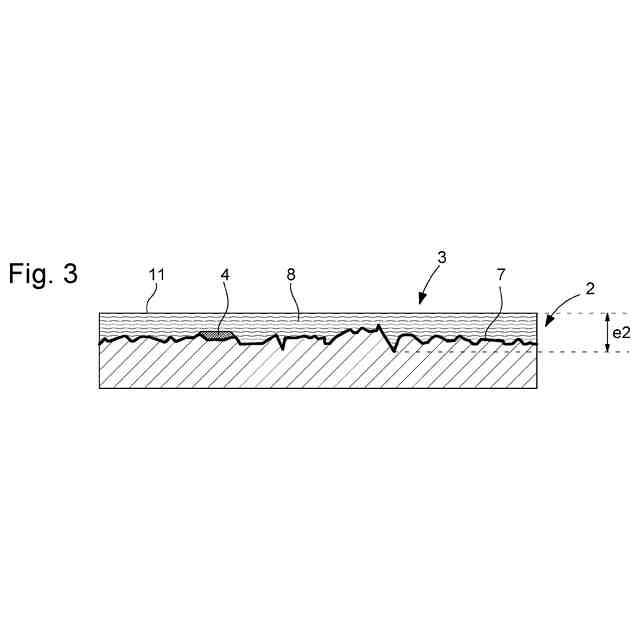

前記処理するステップ（２９）は、前記三次元構造（５）の全部又は一部の表面（１４）上にコーティング（７）を堆積するサブステップ（３１）を含む、請求項１に記載の方法。
【請求項８】
前記三次元構造（５）の処理された表面（１４）上に少なくとも１つのパターン（４）を形成するステップ（３２）を含む、請求項１に記載の方法。
【請求項９】
前記三次元構造（５）の表面（１４）の全部又は一部をカプセル化するステップ（３４）を含む、請求項１に記載の方法。
【請求項１０】
再現された風景は、現実の風景及び／又は既存の風景である、請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

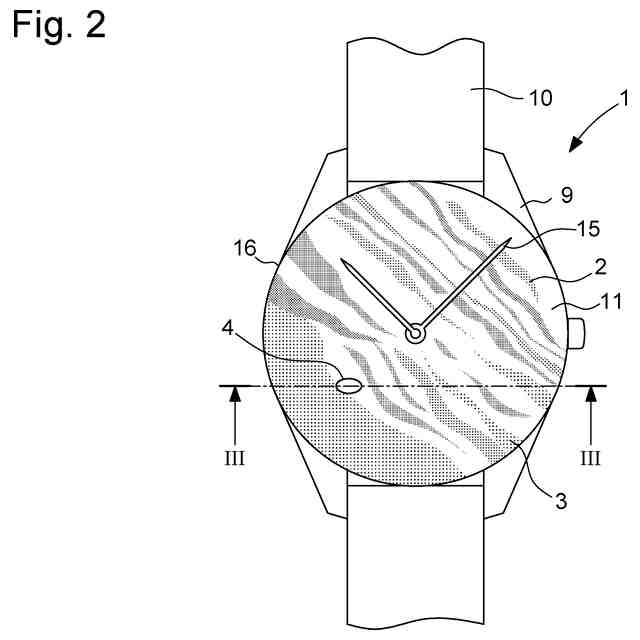

本発明は、時計の文字盤を製造する方法に関し、この文字盤は、風景の三次元表現を含む装飾を備える。
続きを表示（約 1,900 文字）【０００２】
本発明は、そのような文字盤及びそのような文字盤を備えた時計にさらに関する。
【背景技術】
【０００３】
従来の表示部品を強調するために、いくつかの時計は、時計に独特の個性を与える三次元的装飾を可視表面に有する文字盤を備えている。このタイプの装飾は、典型的には、幾何学的形状の起伏を備えている。このタイプの文字盤は、典型的には、三次元形状を得るために、銅、鉄又はアルミニウム合金、ポリマー、石、セラミック又は当業者に公知の他の任意の材料等の文字盤の基材に加工するステップ、その後で、研磨、エナメル加工及び／又は着色ステップを含むプロセスを用いて製造される。
【０００４】
しかしながら、これらのプロセスは、文字盤の審美的外観並びに研磨及び着色ステップ後のこれらの文字盤上の欠陥又はバリの潜在的存在の観点から、ますます厳しくなる要件を考慮すると、依然として不十分である。さらに、既存のプロセスによって提供される装飾の可能性は、いくつかの古くかつよく知られたプロセスの中からの限られた選択に限定さており、独創的な装飾を有する文字盤を製造することはできない。
【０００５】
したがって、この文脈において、先行技術を改善するための解決策を見出す必要がある。
【発明の概要】
【０００６】
本発明の一般的な目的は、三次元装飾を含む審美的に好ましい文字盤を製造するための改善された単純化された解決策を提供することであり、それは先行技術の欠点の全部又は一部を含んでいない。
【０００７】
この目的のために、本発明は、小表面積を有する可視表面を備える時計の文字盤を製造する方法に関し、前記表面は、風景の三次元表現、特に、この風景の地形図を備えており、この方法は、
前記風景の前記三次元表現に関連する三次元構造を備えた上面を含む前記文字盤のブランクを製造するステップであって、前記上面に前記三次元構造を構築するための地形データを生成するサブステップを含むブランク製造ステップと、
前記ブランクの前記上面の前記三次元構造の表面を処理するステップであって、その間に、前記表面の少なくとも１つの視覚的特徴が、前記三次元表現を得られるように修正されるステップと、
前記文字盤を得るために、前記ブランクを仕上げるステップとを含む。
【０００８】
他の実施形態では、
前記生成するサブステップは、前記風景に関連する生の地形データを処理することによって前記地形構造データを取得するフェーズを含み、この処理動作は、このようなデータを生成するシステムのコントローラによって実行される地形構造データ生成アルゴリズムによって実行され、前記取得するフェーズは、前記ブランクの前記上面の表面の寸法、前記表面の基本的な形状、前記ブランクを構成する前記基板の材料の性質、及び前記風景の前記三次元表現を構成する前記上面の三次元構造の観察者によって知覚される視覚的特徴の関数として、前記地形構造データを決定するための計算を実行することを含み、
前記取得するフェーズは、生の地形データの値を修正するための動作を実行することにより、前記構造の異なるゾーン、すなわち平坦ゾーン、隆起ゾーン及び／又は凹部ゾーンの寸法の変動を生じさせ、
前記製造するステップは、前記ブランクの前記上面に前記三次元構造を製造するサブステップを含み、前記サブステップは、取得した地形構造データに基づいて前記ブランクの前記上面をパターニングするフェーズを含み、
前記処理するステップは、前記三次元構造の全部又は一部の表面状態を修正するサブステップを含み、
前記処理するステップは、前記三次元構造の全部又は一部の表面上にコーティングを堆積するサブステップを含み、
前記三次元構造の処理された表面上に少なくとも１つのパターンを形成するステップ、
前記三次元構造の表面の全部又は一部をカプセル化するステップを含み、
再現された風景は、現実の風景及び／又は既存の風景であり、
前記小表面の表面積は、７００～１７００ｍｍ
２
の間である。
【０００９】
本発明の別の態様は、風景の三次元表現を含む可視表面を有する文字盤に関し、この文字盤は、このような方法を用いて得ることができる。
【００１０】
本発明の別の態様は、このような文字盤を含む時計に関する。
（【００１１】以降は省略されています）
