公開番号2024155067
公報種別公開特許公報(A)
公開日2024-10-31
出願番号2023069467
出願日2023-04-20
発明の名称表示装置
出願人上海天馬微電子有限公司
代理人藤央弁理士法人
主分類G09F 9/00 20060101AFI20241024BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置のEMCを改善する。
【解決手段】表示装置は、表示パネル上のドライバ回路と、表示パネルの後側に配置され、フレームグランドを与える導体フレームと、導体フレームの後側に配置された制御プリント基板と、制御プリント基板の後面の少なくとも一部を覆う導電性シールドカバーとを含む。制御プリント基板は前側グランドパッドと後側グランドパッドとを含む。前側グランドパッドは、導体フレームの後面と電気的に接続している。後側グランドパッドは、導電性シールドカバーと電気的に接続している。導電性シールドカバーの端の一部は、導体フレームの後面と電気的に接続している。
【選択図】図2
特許請求の範囲【請求項１】
表示装置であって、
前側に映像を表示する表示パネルと、
前記表示パネル上のドライバ回路と、
前記表示パネルの後側に配置され、フレームグランドを与える導体フレームと、
前記導体フレームの後側に配置された、制御プリント基板と、
前記表示パネル及び前記制御プリント基板を接続し、前記ドライバ回路と前記制御プリント基板との間の信号及びグランドを伝送するフレキシブルプリント基板と、
前記制御プリント基板の後面の少なくとも一部を覆う導電性シールドカバーと、
を含み、
前記制御プリント基板は、前記制御プリント基板の前面上の前側グランドパッドと、前記制御プリント基板の前記後面上の後側グランドパッドと、を含み、
前記前側グランドパッドは、前記導体フレームの前記後面において対向する領域と、電気的に接続し、
前記後側グランドパッドは、前記導電性シールドカバーにおいて対向する領域と、電気的に接続し、
前記導電性シールドカバーの端の一部は、前記導体フレームの前記後面の一部領域を覆い、前記一部領域において電気的に接続している、
表示装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の表示装置であって、
前記前側グランドパッドは、前記制御プリント基板において、前記フレキシブルプリント基板が接続されている側に配置されている、
表示装置。
【請求項３】
請求項２に記載の表示装置であって、
前記制御プリント基板において、前記フレキシブルプリント基板が接続されている側と反対側に、前記導体フレームの前記後面と電気的に接続する前側グランドパッドは存在しない、
表示装置。
【請求項４】
請求項１に記載の表示装置であって、
前記フレキシブルプリント基板は、前記制御プリント基板の第１辺部で前記制御プリント基板と接続され、
前記前側グランドパッドを含む１以上の前側グランドパッドは、前記第１辺部において配置され、
前記制御プリント基板の前記前面において、前記１以上の前側グランドパッドのみが、前記導体フレームの前記後面と対向するそれぞれの領域において電気的に接続する、
表示装置。
【請求項５】
請求項１又は３に記載の表示装置であって、
前記導電性シールドカバーは、前記制御プリント基板において、前記フレキシブルプリント基板が接続されている側と対向する側においてのみ、前記導体フレームの前記後面と電気的に接続されている、
表示装置。
【請求項６】
請求項１に記載の表示装置であって、
前記前側グランドパッドは、導電性接着剤を介して、前記導体フレームの前記後面において対向する領域と、電気的に接続し、
前記導電性接着剤の面積は、前記前側グランドパッドの面積より小さい、
表示装置。
【請求項７】
請求項１に記載の表示装置であって、
前記制御プリント基板は、複数の後側グランドパッドを含み、
前記複数の後側グランドパッドそれぞれは、前記導電性シールドカバーにおける対向する領域と電気的に接続されている、
表示装置。
【請求項８】
請求項１に記載の表示装置であって、
前記後側グランドパッドと前記導電性シールドカバーとの間の抵抗値は、前記前側グランドパッドと前記導体フレームとの間の抵抗値より大きい、
表示装置。
【請求項９】
請求項８に記載の表示装置であって、
前記導電性シールドカバーと前記導体フレームとの間の抵抗値は、前記後側グランドパッドと前記導電性シールドカバーとの間の抵抗値より大きい、
表示装置。
【請求項１０】
請求項１に記載の表示装置であって、
前記制御プリント基板は、リジッドプリント基板である、
表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
液晶表示装置やＯＬＥＤ（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）表示装置など、様々なタイプの表示装置が知られている。表示装置は、様々な分野で利用されており、各分野における電磁両立性すなわちＥＭＣ（ＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＣｏｍｐａｔｉｂｉｌｉｔｙ）要求基準を満たすことが求められる。特に、車載向けの表示装置においては、国際規格よりも厳しい独自のＥＭＣ要求基準が設定されていることが多い。
【０００３】
ＥＭＣ要求基準は、大きく分けて、機器から放出される電磁ノイズのエネルギ（エミッション）に関する基準と、外的な電磁ノイズに対する機器の耐性（イミュニティ）に関する基準とがある。エミッションは、電磁障害すなわちＥＭＩ（ＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＩｎｔｅｒｆｅｒｅｎｃｅ）とも呼ばれる。また、イミュニティは、電磁的感受性すなわちＥＭＳ（ＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＳｕｓｃｅｐｔｉｂｉｌｉｔｙ）と、静電気放電試験すなわちＥＳＤ（Ｅｌｅｃｔｒｏ－ＳｔａｔｉｃＤｉｓｃｈａｒｇｅ）などが含まれる。
【先行技術文献】
【特許文献】
【０００４】
米国特許出願公開第２０１４／０１７６８４０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
表示装置におけるＥＭＣを改善する技術が望まれる。
【課題を解決するための手段】
【０００６】
本開示の一態様の表示装置は、前側に映像を表示する表示パネルと、前記表示パネル上のドライバ回路と、前記表示パネルの後側に配置され、フレームグランドを与える導体フレームと、前記導体フレームの後側に配置された、制御プリント基板と、前記表示パネル及び前記制御プリント基板を接続し、前記ドライバ回路と前記制御プリント基板との間の信号及びグランドを伝送するフレキシブルプリント基板と、前記制御プリント基板の後面の少なくとも一部を覆う導電性シールドカバーと、を含む。前記制御プリント基板は、前記制御プリント基板の前面上の前側グランドパッドと、前記制御プリント基板の前記後面上の後側グランドパッドと、を含む。前記前側グランドパッドは、前記導体フレームの前記後面において対向する領域と、電気的に接続している。前記後側グランドパッドは、前記導電性シールドカバーにおいて対向する領域と、電気的に接続している。前記導電性シールドカバーの端の一部は、前記導体フレームの前記後面の一部領域を覆い、前記一部領域において電気的に接続している。
【発明の効果】
【０００７】
本開示の一態様は、表示装置のＥＭＣを改善できる。
【図面の簡単な説明】
【０００８】
本明細書の一実施形態に係る表示装置の回路構成を模式的に示すブロック図である。
液晶表示装置の構造例を模式的に示す。
ＬＣＤパネルの断面構造を模式的に示す。
ＰＣＢの前面及びＦＰＣの第１主面を示す平面図である。

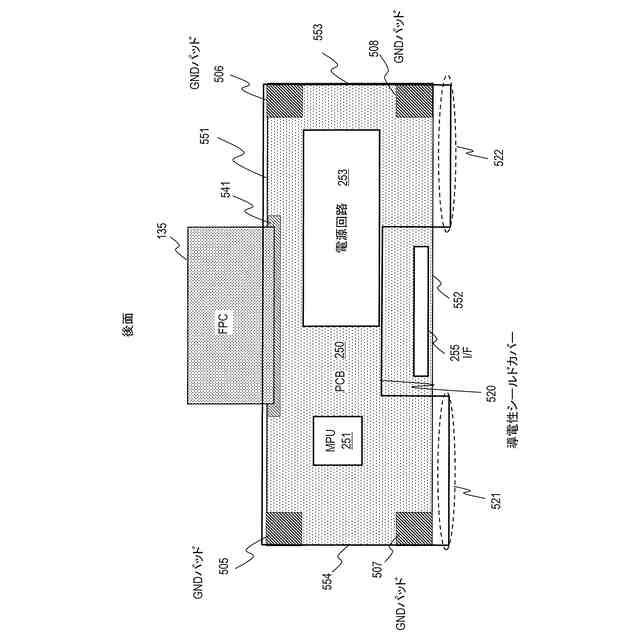

ＰＣＢの後面、ＦＰＣの第２主面及び導電性シールドカバーの後面を示す平面図である。
ＰＣＢのＰＷＢの後面を示す平面図である。
図６におけるＶＩＩ－ＶＩＩ´切断線での断面構造を模式的に示す。
本明細書の一実施形態の液晶表示装置のグランド接続構成を示す。
測定に使用したＰＷＢの前側グランドパッドのレイアウトを示す。
測定結果を示している。
前側グランドパッドの導電領域の調整例を示す。
前側グランドパッドの導電領域の調整例を示す。
前側グランドパッドの導電領域の調整例を示す。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して本開示の実施形態を説明する。本実施形態は本開示を実現するための一例に過ぎず、本開示の技術的範囲を限定するものではないことに注意すべきである。
【００１０】
図１は、本明細書の一実施形態に係る表示装置の回路構成を模式的に示すブロック図である。図１は、表示装置の例として、インセル型のタッチセンサ機能付き液晶表示装置を図示する。タッチセンサ機能を有する表示装置としては、タッチパネルが表示パネルに外付けされるアウトセル型と、表示パネル内にタッチ電極を形成したインセル型が知られている。本開示の特徴は、アウトセル型のタッチセンサ機能付き液晶表示装置、ＯＬＥＤ表示装置やマイクロＬＥＤ表示装置等の他のタイプの表示装置、又は、タッチセンサ機能を有していない表示装置に適用することができる。
（【００１１】以降は省略されています）
