特許ウォッチ

公開番号2024154830
公報種別公開特許公報(A)
公開日2024-10-31
出願番号2023068942
出願日2023-04-20
発明の名称高炉スラグ微粉末を用いたブロックの製造方法
出願人株式会社エコブロックス
代理人個人,個人
主分類B28B 3/02 20060101AFI20241024BHJP(セメント,粘土,または石材の加工)
要約【課題】CO₂排出量が多いセメントを含まない混練物を用いて、効率的にブロックを製造する方法を提供すること。
【解決手段】振動モールド内に結合材、骨材、混和剤及び水の混練物を供給し、該混練物を前記振動モールドによって成形後、パレット上に即時脱型して成形体となし、該成形体を2N/mm²以上の曲げ強度が発現するまでパレット上に載置した状態で第一の養生を行い、その後、3N/mm²以上の曲げ強度が発現するまで第二の養生を行う。

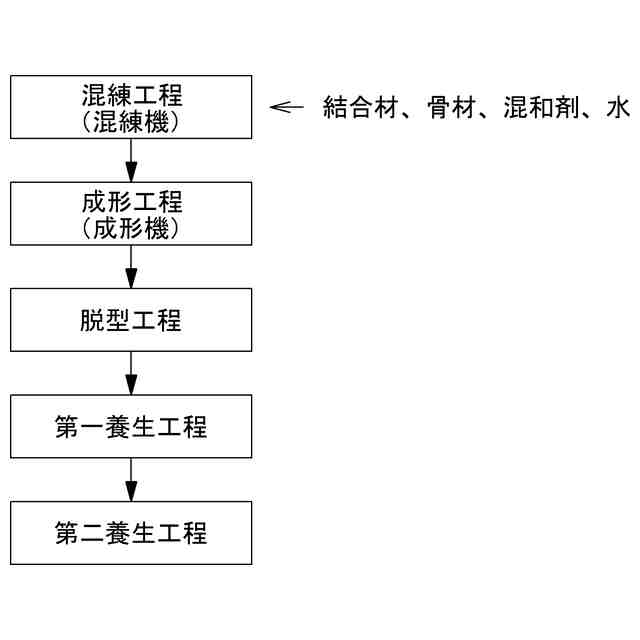

【選択図】図1
特許請求の範囲【請求項１】
結合材として、少なくとも高炉スラグ微粉末を含み、セメントを含まない混練物からブロックを製造する方法であって、振動モールド内に結合材、骨材、混和剤及び水の混練物を供給し、該混練物を前記振動モールドによって成形後、パレット上に即時脱型して成形体となし、該成形体を２Ｎ／ｍｍ
２

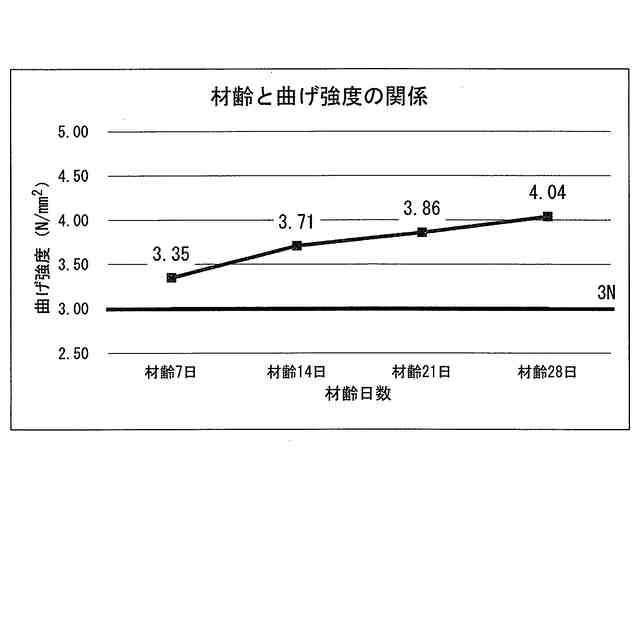

以上の曲げ強度が発現するまでパレット上に載置した状態で第一の養生を行い、その後、３Ｎ／ｍｍ
２
以上の曲げ強度が発現するまで第二の養生を行うことを特徴とする高炉スラグ微粉末を用いたブロックの製造方法。
続きを表示（約 480 文字）【請求項２】
前記結合材が、石膏を含むことを特徴とする請求項１に記載の高炉スラグ微粉末を用いたブロックの製造方法。
【請求項３】
前記水が、アルカリイオン水であることを特徴とする請求項１に記載の高炉スラグ微粉末を用いたブロックの製造方法。
【請求項４】
前記混練物の水結合材比が、３０％以下であることを特徴とする請求項１、２又は３に記載の高炉スラグ微粉末を用いたブロックの製造方法。
【請求項５】
前記混練物が、１ｍ
３
当たり高炉スラグ微粉末を２５０ｋｇ以上含むことを特徴とする請求項１、２又は３に記載の高炉スラグ微粉末を用いたブロックの製造方法。
【請求項６】
前記ブロックが、１ｍ
３

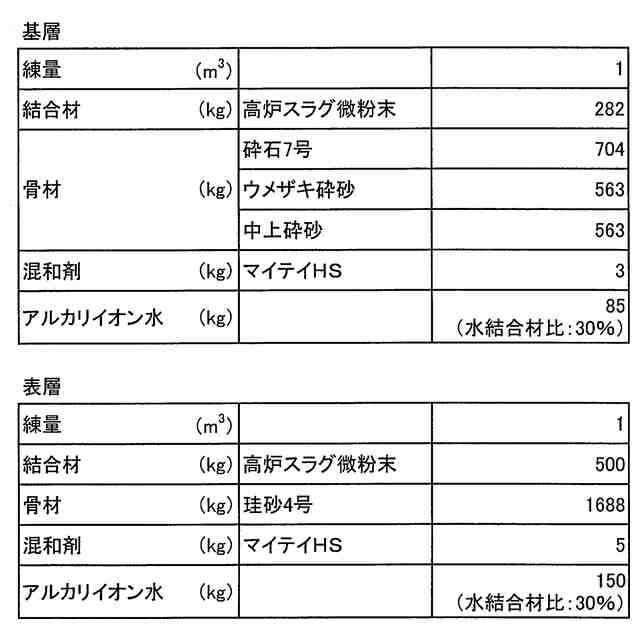

当たり高炉スラグ微粉末を２５０ｋｇ～３００ｋｇ含む混練物を用いた基層と、１ｍ
３
当たり高炉スラグ微粉末を４００ｋｇ以上含む混練物を用いた表層とが積層されたものであることを特徴とする請求項１、２又は３に記載の高炉スラグ微粉末を用いたブロックの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、結合材として、少なくとも高炉スラグ微粉末を含み、セメントを含まない混練物からブロックを製造する方法に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、結合材に、潜在水硬性を有する高炉スラグ微粉末を用いたブロックが提案されている（例えば、特許文献１～２参照。）。
ところで、高炉スラグ微粉末の比率が多くなると、ブリーディングや材料分離を起こしやすくなる等の不具合があるため、結合材に用いるセメントの一部を高炉スラグ微粉末に置き換えることで、この問題に対処するようにしていた。
【０００３】
一方、近年、ＣＯ
２
排出量の抑制を図ることを目的として、ＣＯ
２
排出量が多いセメント（１ｔのセメントを製造するために約７５８ｋｇのＣＯ
２
が排出されるとされているのに対して、高炉スラグ微粉末は、約２７ｋｇのＣＯ
２
が排出されるとされている。）の使用量を低減する要請がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１５４５４２号公報
特開２０１４－１５２０７３号公報
【発明の開示】
【発明が解決しようとする課題】
【０００５】
本発明は、ＣＯ
２
排出量が多いセメントを含まない混練物を用いて、効率的にブロックを製造する方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の高炉スラグ微粉末を用いたブロックの製造方法は、結合材として、少なくとも高炉スラグ微粉末を含み、セメントを含まない混練物からブロックを製造する方法であって、振動モールド内に結合材、骨材、混和剤及び水の混練物を供給し、該混練物を前記振動モールドによって成形後、パレット上に即時脱型して成形体となし、該成形体を２Ｎ／ｍｍ
２
以上の曲げ強度が発現するまでパレット上に載置した状態で第一の養生を行い、その後、３Ｎ／ｍｍ
２
以上の曲げ強度が発現するまで第二の養生を行うことを特徴とする。
【０００７】
この場合において、前記結合材が、石膏を含むことができる。
【０００８】
また、前記水が、アルカリイオン水であることができる。
【０００９】
また、前記混練物の水結合材比が、３０％以下であることができる。
【００１０】
また、前記混練物が、１ｍ
３
当たり高炉スラグ微粉末を２５０ｋｇ以上含むことができる。
（【００１１】以降は省略されています）

関連特許
